Differenze tra fusibili ad azione rapida e ad azione lenta

Le differenze fondamentali tra fusibili ad azione rapida e ad azione lenta risiedono nella velocità di risposta e negli scenari di applicazione: I fusibili ad azione rapida soffiano istantaneamente per proteggere i componenti sensibili, mentre i fusibili ad azione lenta si ritardano per resistere alle correnti di sovratensione.

Analisi delle differenze principali

Caratteristiche di soffiaggio e velocità di risposta.

Fusibili ad azione rapida:

Hanno tempi di risposta estremamente veloci, soffiando all'interno di millisecondi (in genere 0,1ms-5s) Quando si verifica la sovracorrente. Sono adatti per proteggere i componenti elettronici di precisione come chip IC e dispositivi a semiconduttore. (Standard UL).

Seguono l'effetto di riscaldamento Joule (Q = i²rt), avere un semplice design a fusibili, e utilizzare filo metallico a sezione stretta per una rapida conduzione del calore.

Sono sensibili alle correnti istantanee e non possono resistere alle correnti di sovratensione durante l'energia di accensione/spegnimento o l'avvio del motore.

Differenze tra fusibili ad azione rapida e ad azione lenta

Selezione e applicazione di fusibili in fretta e slow-slow

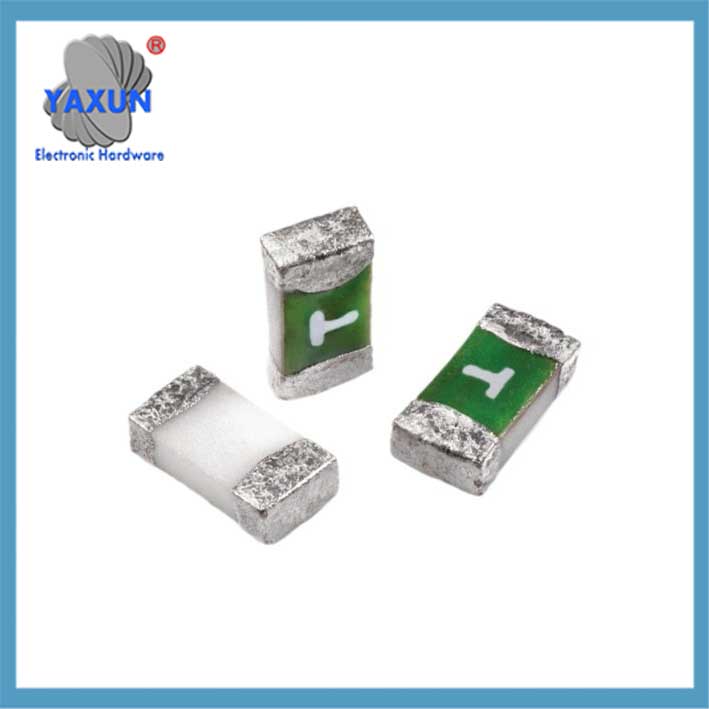

Applicazioni di fusibili con chip ad azione rapida e ad azione lenta

Fusibili ad azione lenta:

Restringono le sovracorrenti a breve termine (PER ESEMPIO., 7 volte la corrente nominale per 0.5-3 Secondi durante l'avvio del motore). ‌‌
Dispone di una funzione di ritardo del tempo, prendendo 5 A 10 secondi per fondersi a 2 volte la corrente nominale, e può resistere all'esalta ad alta corrente a breve termine (come le correnti di avvio del motore fino a 7 volte la corrente nominale).
Ha un alto valore di calore che si scioglie, Raggiungere l'apertura del fusibile ritardato attraverso l'assorbimento di calore nella sabbia di quarzo o un design a spirale.

Applicazioni a trasporto rapido:
Circuiti di carico resistivi (elettrodomestici elettrici, Illuminazione a LED);
Protezione di dispositivi a semiconduttore sensibili (come MOSFET e pacchetti di batterie al litio per protezione da corto circuito);
Carichi resistivi (bollitori elettrici, cuociriso);
Protezione di circuiti sensibili come pacchetti di batterie al litio e circuiti;
Applicazioni che richiedono una rapida interruzione delle correnti di corto circuito.

Applicazioni a terra lenta:
Carichi induttivi/capacitivi (motori, APRITENZE APRITURA);
Applicazioni che richiedono protezione da aumento (come la protezione da sovratensione magnetizzante per i trasformatori superiori a 100kVA);
Circuiti induttivi/capacitivi come i motori, APRITENZE, e inverter;
Attrezzatura soggetta a corrente di invoco startup (come la commutazione di alimentatori e trasformatori);
Ambienti ambientali che richiedono tolleranza alla corrente di impulso.

Differenze di funzione di protezione Fusibili rapidi: Fornire solo protezione del corto circuito e non è in grado di distinguere tra sovraccarico e impulsi transitori. ‌‌
Fusibili a terra lenta: Fornire protezione da sovraccarico e cortocircuito, Usando il valore I²T (l'integrale del quadrato della corrente e il tempo) per determinare l'energia. ‌‌

Parametri chiave e punti chiave di selezione
‌I-t Differenze della curva‌
I fusibili rapidi hanno una curva più ripida, con un tempo di fusione di ≤0,1s a 2x la corrente nominale; I fusibili a flusso lento hanno una curva più piatta, con un tempo di resistenza di ≥10s a 2x la corrente nominale.
‌ Interrempano il rischio‌
Sostituire un fusibile a terra lenta con un fusibile a bordo rapido può far iniziare il dispositivo; Sostituire un fusibile in fretta con un fusibile a fuoco lento può aumentare il rischio di danni ai componenti sensibili.
‌Cost e struttura‌
I fusibili a flusso lento sono più costosi per le loro leghe speciali o strutture complesse.

‌ Considerazioni di selezione‌
‌ Priorità di calcolo del parametro‌:
Verificare che il valore I²T dell'ondata massima del circuito sia inferiore al valore di resistenza del fusibile (Per esempio, Un alimentatore deve superare un test di aumento di 15A/150ms). ‌‌
La capacità di interruzione deve essere superiore alla corrente di cortocircuito massima del sistema (PER ESEMPIO., per un corto circuito da 35 kas, Scegli una capacità di interruzione di 50KA). ‌‌

Idee sbagliate comuni‌:
Le alte temperature possono causare il calo della corrente nominale 30%. ‌‌
Uso improprio di un fusibile in fretta in un UPS può causare falso inciampare (Un caso ha comportato perdite di 1.8 Milioni di yuan). ‌‌
Gli esperimenti mostrano che quando una batteria al litio cortocircuiti, La probabilità di fuga termica causata da una miccia a fuoco lento è otto volte superiore a quella di un fusibile a vapore veloce.
Nei test Inverter, L'ausazione impropria di un fusibile a terra lento può aumentare il tasso di danno al modulo 1% A 37%.
