Di seguito l'analisi dettagliata delle caratteristiche strutturali, principio di funzionamento e punti tecnici dell'elemento sensibile alla temperatura interna dell'interruttore termico KSD301/KSD302 – la striscia bimetallica:
IO. Caratteristiche principali dell'elemento sensibile alla temperatura bimetallico
| Caratteristiche | Descrizione tecnica |
| Struttura del materiale | Un composito di due leghe metalliche con diversi coefficienti di dilatazione (come nichel ferro/rame manganese), stampato in una struttura in lamiera sottile a forma di disco |
| Principio di funzionamento | La temperatura aumenta → La striscia bimetallica si deforma a causa del calore → L'altezza dell'arco cambia improvvisamente → Fa sì che il meccanismo meccanico rimbalzi e apra e chiuda istantaneamente i contatti |
| Velocità di risposta | Azione di salto improvviso a livello di millisecondo per evitare danni da arco ai contatti |
| Precisione della temperatura | Tolleranza fino a ±2℃ (tipo ad alta precisione), modelli convenzionali ±3~10℃, determinato dal processo di trattamento termico della lamiera |
| Meccanismo di ripristino | Dopo che la temperatura è scesa, la striscia bimetallica ritorna allo stato originale ed i contatti si ripristinano automaticamente (il tipo normalmente chiuso si chiude quando la temperatura scende, il tipo normalmente aperto si apre quando la temperatura scende) |

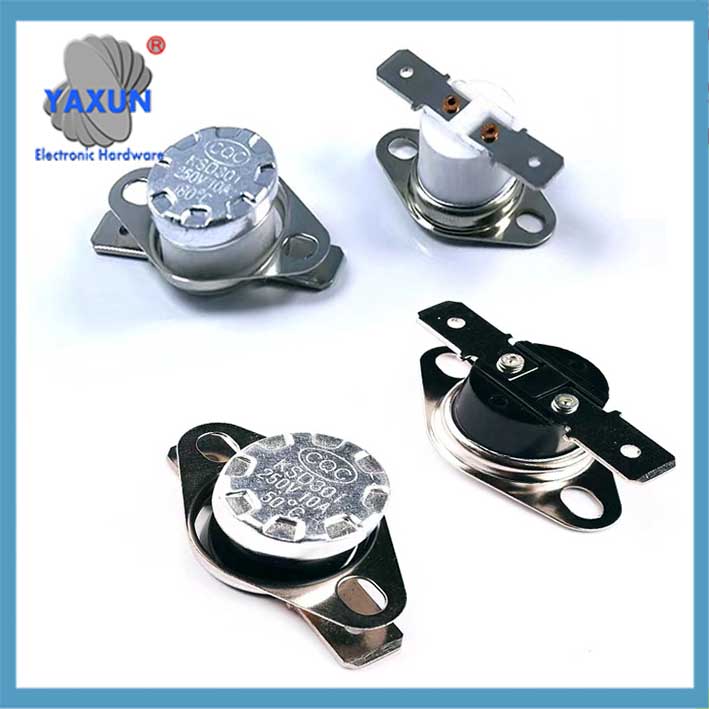

 Elemento sensibile alla temperatura bimetallico con interruttore termico KSD301 normalmente aperto |

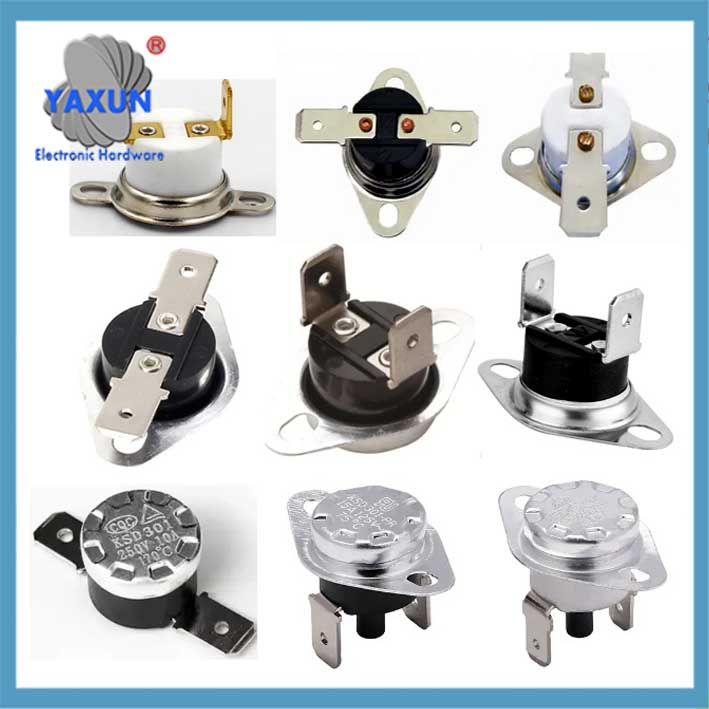

 Interruttore limite di temperatura elevata KSD301 |

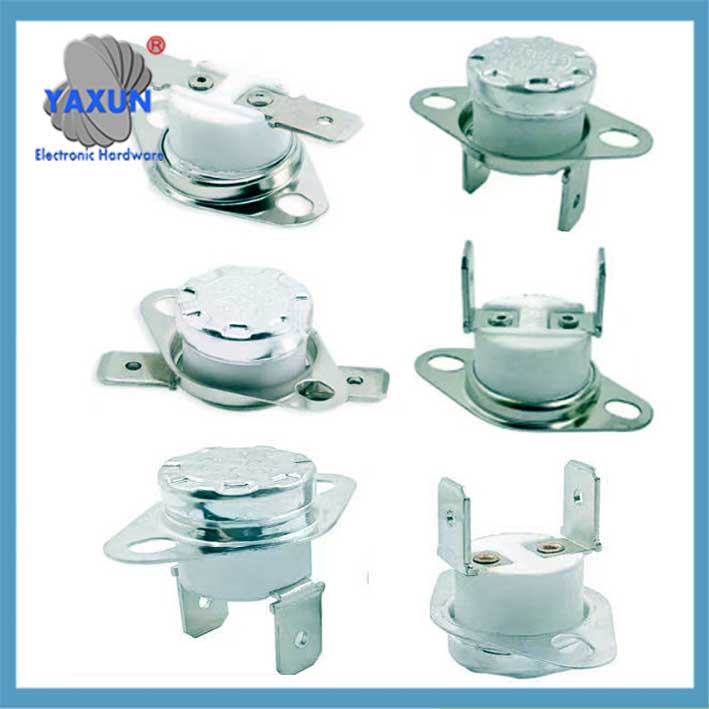

 Elemento sensibile alla temperatura bimetallico di KSD301 |
Parametri dell'interruttore di temperatura KSD301
Ii. Scomposizione del processo di lavoro
codice copia sirena
grafico LR
UN[stato di temperatura normale] –>|lamina bimetallica libera e diritta| B[contatto chiuso/aperto]
C[la temperatura sale al valore di azione] –>|cambiamento improvviso dell'altezza dell'arco della striscia bimetallica| D[meccanismo di rimbalzo istantaneo]
D –>|tipo normalmente chiuso| E[circuito di disconnessione dei contatti]
D –>|tipo normalmente aperto| F[circuito di collegamento dei contatti]
G[la temperatura scende fino a ripristinare il valore] –>|la striscia bimetallica ritorna diritta| B
Punto chiave: Il cambio improvviso di altezza dell'arco a nastro bimetallico è l'origine del nome “interruttore di interruzione a scatto”, garantendo che l'azione di contatto sia pulita e non abbia uno stato intermedio.
III. Punti chiave per l'uso e la manutenzione
Evitare danni meccanici
È vietato schiacciare la lamina bimetallica con forza esterna, poiché la deformazione causerà uno spostamento o un guasto della temperatura di azione.
Requisiti di conduzione del calore
La superficie di installazione deve essere piana e pulita, e grasso termico dovrebbe essere applicato per garantire che il calore venga trasferito alla striscia metallica in tempo.
Limiti di temperatura
Limite di tolleranza della striscia bimetallica: a breve termine ≤300℃, a lungo termine ≤240℃ (il surriscaldamento è soggetto alla fatica del metallo).
Corrispondenza del carico
È severamente vietato superare la corrente nominale (come il modello da 10 A collegato al carico da 15 A), poiché l'alta temperatura dell'arco sinterizza la striscia bimetallica.
IV. Riferimento per la diagnosi dei guasti
Adesione a contatto : Una corrente di carico eccessiva provoca la saldatura ad arco, è necessario verificare l'adattamento del carico e sostituire il modello.
Ritardo dell'azione : La superficie di installazione è scarsamente conduttiva termicamente oppure la lamina bimetallica è invecchiata, quindi riapplicare grasso al silicone o sostituire il componente.
Ripristino errore : La striscia bimetallica è deformata e incastrata, e il termostato deve essere sostituito integralmente.
▶️ Riepilogo: La striscia bimetallica è il “sensore di temperatura + attuatore” Componente integrato di KSD301. La progettazione della struttura a forma di disco e il rapporto legale determinano direttamente l'accuratezza e l'affidabilità del controllo della temperatura.
