Mi az autómotor víz hőmérséklet -érzékelője?

Az autómotor víz hőmérséklet -érzékelője méri a víz vagy a folyékony hűtőfolyadék hőmérsékletét. Ezeket az érzékelőket különféle alkalmazásokban használják, beleértve az autómotorokat, vízhűtő rendszerek, és ipari folyamatok, A hőmérséklet monitorozására és szabályozására. Különféle ipari folyamatokban alkalmazzák a víz vagy más folyadékok hőmérsékletének mérésére, gyakran az adatnaplókkal vagy a vezérlőrendszerekkel együtt.

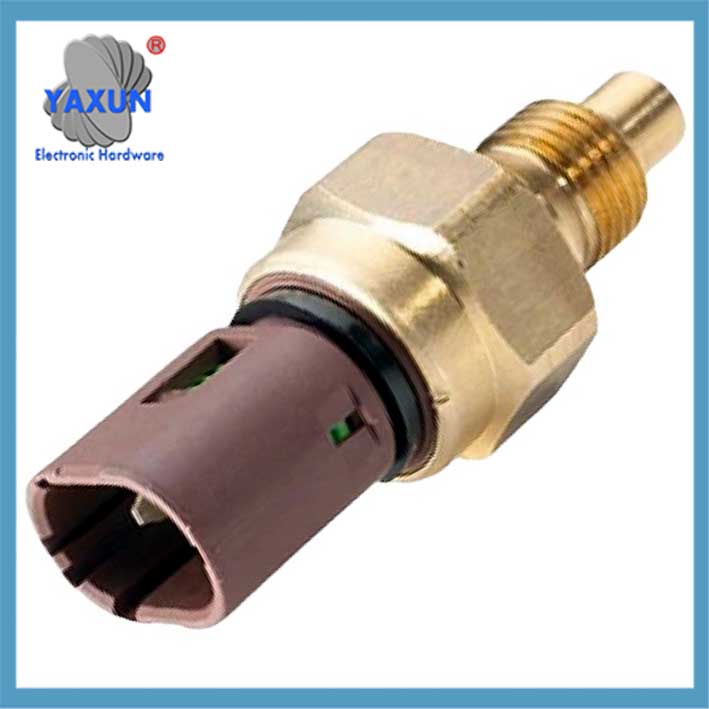

Vízhőmérsékleti érzékelő 1338418 55187822 71741090 1338.C7 Vízhőmérséklet kapcsoló

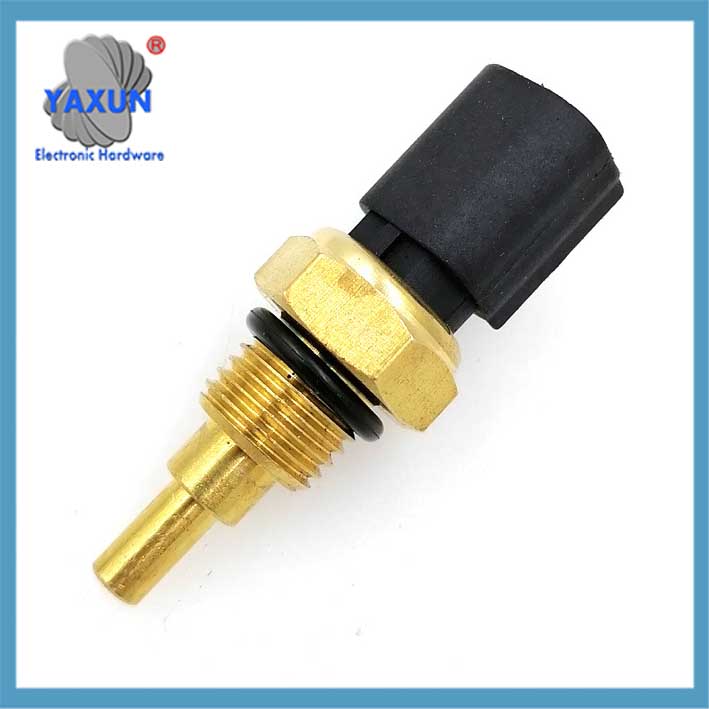

6K2A-12A648-AA vízhőmérsékleti érzékelő dugó Ford vízhűtő ventilátorhoz alkalmas

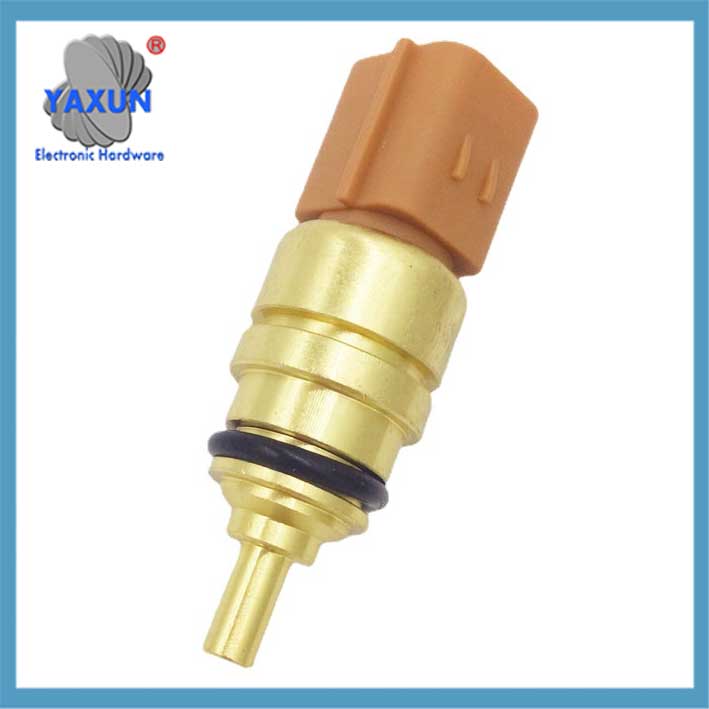

Csere vízhőmérséklet érzékelő, 1/4″ NPT – Autóversenyzési kellékek

A vízhőmérséklet-érzékelő fő funkciója a motor hűtőfolyadék hőmérsékletének figyelése. Alapeleme egy negatív hőmérsékleti együtthatójú termisztor (NTC). Ennek az anyagnak az ellenállási értéke exponenciálisan csökken, ha a hőmérséklet emelkedik, például körülbelül 2,5 kΩ 20 ℃-on és körülbelül 0,3 kΩ 80 ℃-on. Ez a funkció lehetővé teszi a hőmérsékletváltozások elektromos jelekké történő átalakítását.

A telepítés helyével kapcsolatban, a legtöbb érzékelő (65%) a motor hengerblokkjának/hengerfejének vízköpenyére vannak felszerelve. Néhányuk a hengerfej termosztát közelében is található (22%) vagy a radiátor kimenetét (13%). Ez a kialakítás arra szolgál, hogy közvetlenül érintkezzen a hűtőfolyadékkal a pontos hőmérsékletmérés érdekében.

Az érzékelő szerepe kritikus: alacsony hőmérsékleten, az ECU növeli a befecskendezési mennyiséget 30% hogy segítse a hidegindítást; magas hőmérsékleten, az injekció alapmennyisége korrigálásra kerül. Ez a gyújtásrendszerre is hatással lesz, például a gyújtási szög növelése 8-12°-kal -20°C-on és 4-6°-kal késleltetése 100°C-on a robbanás megelőzése érdekében. Ezen kívül, az alapjárati fordulatszám szabályozása is attól függ, és a fordulatszám alacsony hőmérsékleten 1200-1500 ford./percre emelkedik.

A hiba megnyilvánulása szempontjából, gyakori problémák közé tartozik a hidegindítás nehézsége, instabil alapjárati fordulatszám, a ventilátor rendellenes működése, stb. Számos módja van a diagnózisnak: használjon multimétert a tápfeszültség mérésére (normál 5V vagy 12V), olvassa el az adatfolyamot (A normál vízhőmérséklet jele körülbelül 95 ℃), vagy melegítés után mérje meg az ellenállás értékét (30 ℃-on 1,4-1,9 kΩ legyen).

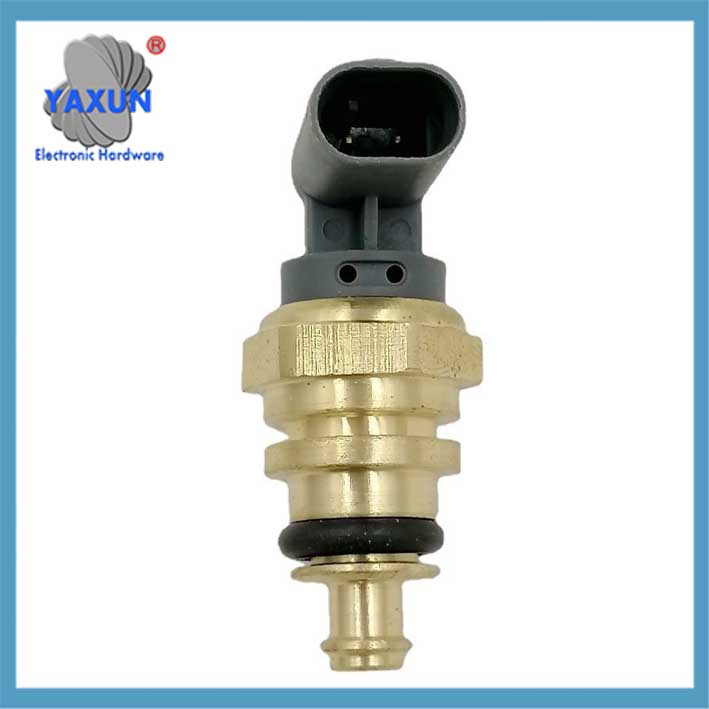

7700810879 Gépkocsi vízhőmérséklet-érzékelő funkciója és alkalmazása

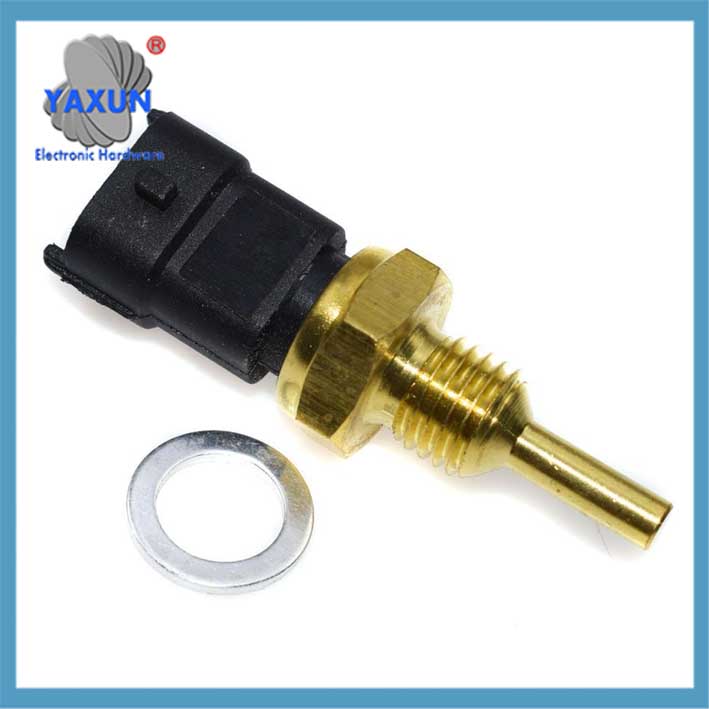

Egyedi NTC vízhőmérséklet-érzékelő réz szonda szerelvény

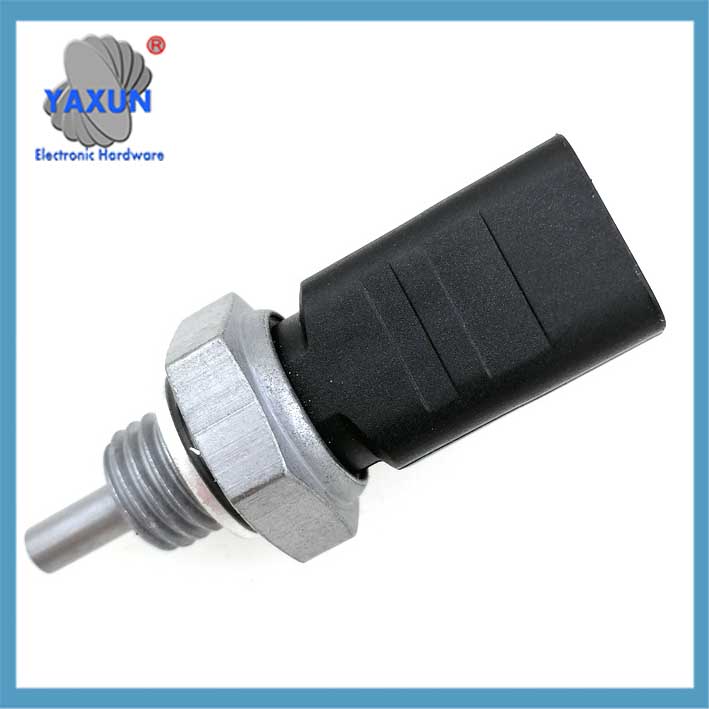

Vízhőmérséklet érzékelő ~ hűtőfolyadék hőmérséklet érzékelő & Pigtail csatlakozó kábelköteg a GM TX3 TS10075 számára 15326386

Az autómotor vízhőmérséklet-érzékelője a motorvezérlő rendszer központi felügyeleti eleme. A funkciója, szerkezet, a működési elv és a hiba megnyilvánulása a következő:

🔧 ‌1. Felépítés és működési elv
Alapelem: Negatív hőmérsékleti együtthatójú termisztor elfogadása (NTC), az ellenállás értéke exponenciálisan csökken a hőmérséklet emelkedésével (például körülbelül 2,5 kΩ 20 ℃-on, és 80 ℃-on 0,3 kΩ-ra csökken).
Jelátalakítás: A hűtőfolyadék hőmérséklet-változását alakítsa át elektromos jellé (általában 1,3V-3,8V lineáris változás) és továbbítsa a motorvezérlő egységnek (ECU).

Telepítési hely:
Motor hengerblokk/hengerfej vízköpeny (elszámolása 65%);
Hűtőfolyadék söntcső vagy a termosztát közelében.

A vízhőmérséklet-érzékelők típusai:
Motor hűtőfolyadék hőmérséklet érzékelők (ECTS):
Járművekben található, ezek az érzékelők figyelik a motor hűtőfolyadékának hőmérsékletét, visszajelzést ad a motorvezérlő egységnek (ECU) az optimális üzemanyag-befecskendezés és gyújtásidőzítés érdekében.
Vízhűtő rendszer érzékelői:
Egyedi PC vízhűtő hurokban vagy ipari hűtőrendszerekben használják a hűtőfolyadék hőmérsékletének figyelésére és a megfelelő hőelvezetés biztosítására.

Példák az alkalmazásokra:
Autóipar: A motor hűtőfolyadék hőmérsékletének figyelése a motor teljesítményének optimalizálása és a túlmelegedés megelőzése érdekében.
Vízhűtés: Optimális hőmérséklet fenntartása a PC vízhűtő hurokban a rendszer stabil teljesítménye érdekében.
Ipari folyamatok: Hőmérséklet figyelése a gyártási folyamatokban, HVAC rendszerek, és egyéb folyadékokkal kapcsolatos alkalmazások.
Akvakultúra: A víz hőmérsékletének figyelése a halak vagy növények optimális növekedése érdekében.
Óceántan: Vízhőmérséklet mérése különböző mélységekben kutatási és monitorozási célokra.

⚙️ ‌2. Alapfunkciók
A vízhőmérséklet-érzékelő valós idejű hőmérsékleti adatokat szolgáltat az ECU-nak a motor működésének dinamikus szabályozásához:

Üzemanyag-szabályozás: Alacsony hőmérséklet (<86℃): Növelje az injekció mennyiségét (ig +30% kártérítés) a hidegindítási teljesítmény javítására;
Magas hőmérséklet: Csökkentse a befecskendezési mennyiséget és optimalizálja a levegő-üzemanyag arányt.
Gyújtás beállítás: Növelje a gyújtás előretolási szögét alacsony hőmérsékleten (8-12° -20°C-on), és késleltetés magas hőmérsékleten (4-6° 100°C-on) robbanás megelőzésére.
Üresjárat és hőelvezetés szabályozása: Növelje az alapjárati fordulatszámot 1200-1500 ford./percre alacsony hőmérsékleten;
Indítsa el a hűtőventilátor indítását és leállítását (nagy sebességű működés magas hőmérsékleten).
Műszer kijelző: Mozgassa a vízhőmérséklet-mérő mutatóját, 90℃ az ideális munkahőmérséklet.

Főbb jellemzők:
Mérési tartomány: Az érzékelő által pontosan mérhető hőmérséklet-tartomány.
Pontosság: Mennyire egyezik az érzékelő leolvasása a tényleges hőmérséklettel.
Válaszidő: Az a sebesség, amellyel az érzékelő reagál a hőmérséklet változásaira.
Tartósság: Az érzékelő képessége, hogy ellenálljon a környezeti feltételeknek (például, víz, hőmérsékleti szélsőségek).
Szerelési stílus: Hogyan csatlakozik az érzékelő a rendszerhez (például, merítés, menettípus).

⚠️ ‌III. A hiba megnyilvánulása és diagnózisa
(1) Tipikus hibatünetek:
Hideg autó indítási nehézségei, alapjárati ingadozások vagy abnormális növekedés;
Rendellenes vízhőmérséklet-kijelzés (nincs mozgás, hamis magas vagy tartományon kívül);
A hűtőventilátor folyamatosan működik, vagy egyáltalán nem indul el;
Megnövekedett üzemanyag-fogyasztás és gyenge gyorsulás.

(2) Észlelési módszer:

IV. Hibahatás mechanizmus ‌ ‌Jeltorzítás‌: Az ECU rosszul ítéli meg a hőmérsékletet (például -40 ℃ vagy 130 ℃ fix jel vétele), helytelen befecskendezési/gyújtási stratégiát eredményezve;
Vonal hiba: A szakadt áramkör/zárlat blokkolja a jelátvitelt, keverék kiegyensúlyozatlanságot okoz;
Alkatrészek öregedése: A termisztor karakterisztikus eltolódása vagy a hűtőfolyadék korróziója csökkenti a pontosságot.

💎 Összefoglaló
A vízhőmérséklet-érzékelő olyan, mint a “hőmérő” a motor. Pontossága közvetlenül összefügg az üzemanyag-fogyasztással, emissziószabályozás és mechanikai élettartam. Az ellenállási jellemzők és a jelstabilitás rendszeres ellenőrzése (különösen a meleg és hideg állapotok összehasonlítása) hatékonyan megelőzheti az érzékelő meghibásodása által okozott rendszerhibákat.
