Az áttelepíthető chip biztosítékok funkciói és alkalmazásai

Visszaállítható chip biztosítékok (PPTC) túláramvédelmi komponensek, amelyek a polimerek pozitív hőmérsékleti együtthatójain alapulnak. Automatikus visszaállítási funkcióval rendelkeznek, és széles körben használják az elektronikus berendezések áramkörvédelmében. A következők a legfontosabb pontjai:
1. Felépítés és működési elv
‌Materiális összetétel‌
Speciálisan kezelt polimer gyantákból áll (mint például a PE polimerek) és vezetőképes részecskék (Karon fekete vagy fém részecskék). Normál körülmények között, A vezetőképes részecskék alacsony ellenállású utat képeznek (0.1-Több ohm). védelmi mechanizmus
Amikor túláram fordul elő, Az áram hőhatása miatt a gyanta megolvad és bővül, a vezető hálózat megszakad, és az ellenállás hirtelen nagy ellenállású állapotba növekszik (megaohmig), az áramot mikroamperre korlátozza. A hiba elhárítása után, A vezetőképes részecskék lehűlnek és zsugorodnak, újracsatlakoztat, és állítsa vissza az alacsony ellenállású állapotot kézi csere nélkül. ‌

PPTC visszaállítható biztosíték AEM Components kínai szállító

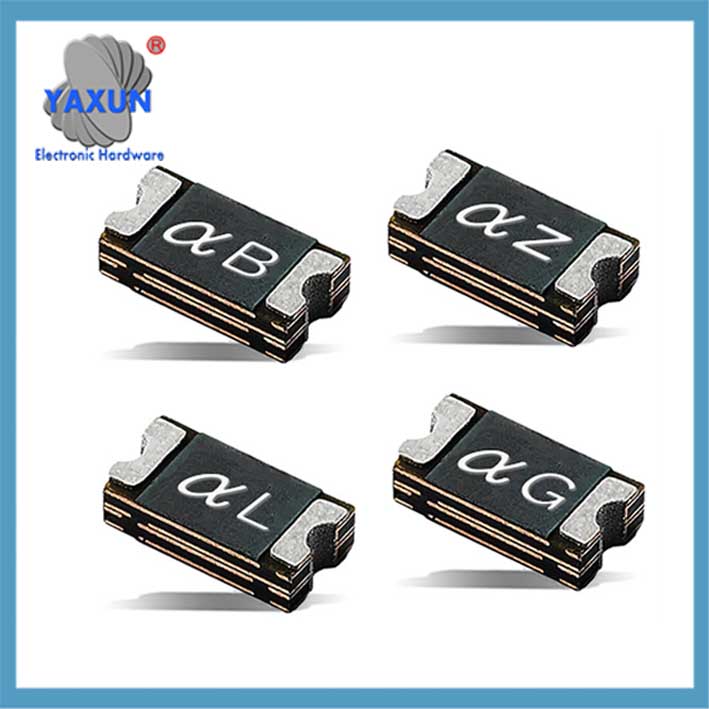

A chip SMD -vel leereszthető biztosíték funkciója és alkalmazása

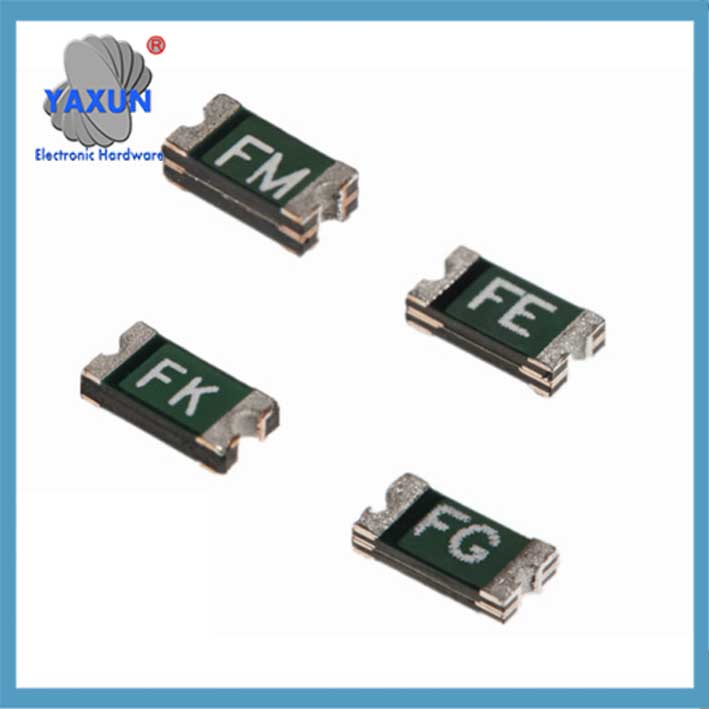

Chip SMD visszaállítható biztosíték kínai szállító

Túláram elleni védelem:
A visszaállítható biztosítékok korlátozzák a túlzott áramot az áramkörben, megakadályozza az érzékeny alkatrészek károsodását rövidzárlat vagy túlterhelés esetén.

Túlmelegedés elleni védelem:
Ezenkívül érzékelik és reagálnak a túlzott hőmérsékletre, nagy ellenállású állapotba kapcsolás a túlmelegedés és az esetleges károk elkerülése érdekében.

Önszerkesztés:
A hagyományos biztosítékokkal ellentétben, a visszaállítható biztosítékok automatikusan visszatérnek alacsony ellenállású állapotukba, amint a hibaállapot megszűnik, és a hőmérséklet vagy az áram a kioldási pont alá esik.

2. Főbb paraméterek és jellemzők

3. Tipikus alkalmazási forgatókönyvek
Szórakoztató elektronika:
Széles körben használják okostelefonokban, laptopok, tévék, és egyéb elektronikus eszközök a túláram és a túlmelegedés elleni védelem érdekében.
Tápegységek:
Megbízható védelmet biztosít a különböző eszközök és rendszerek tápegységei számára, rövidzárlatból vagy túlzott áramfelvételből eredő károk elkerülése.
Autóelektronika:
Autókban a műszerfal elektronikájának védelmére használják, vezérlő modulok, és szórakoztató rendszerek túláramoktól.
Távközlés:
Védi a routert, kapcsolók, és egyéb kommunikációs eszközök túláram okozta károktól, zavartalan kapcsolat biztosítása.
Ipari vezérlőrendszerek:
Az elektronikus vezérlőpanelek védelme, PLC-k (Programozható logikai vezérlők), és egyéb kritikus alkatrészek ipari környezetben.
Repülési és nukleáris alkalmazások:
Biztosítson megbízható védelmet olyan környezetben, ahol a biztosítékcsere nehézkes vagy nem praktikus.
Orvosi eszközök:
Néhány orvosi eszközben megtalálható, a kritikus egészségügyi berendezések biztonságának és megbízhatóságának biztosítása.
Audiorendszerek:
Védi a hangszórókat, különösen a magassugárzók, túlhajtásból eredő károktól.

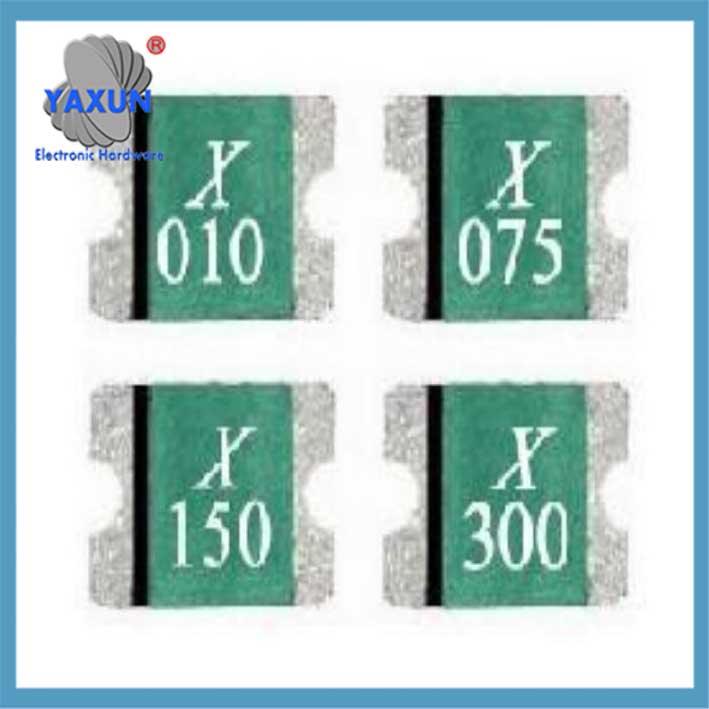

P075 Biztosítékok 0.75A 13.2V Gyors működésű Chip SMD 1812 Patron biztosítékok Visszaállítható biztosíték

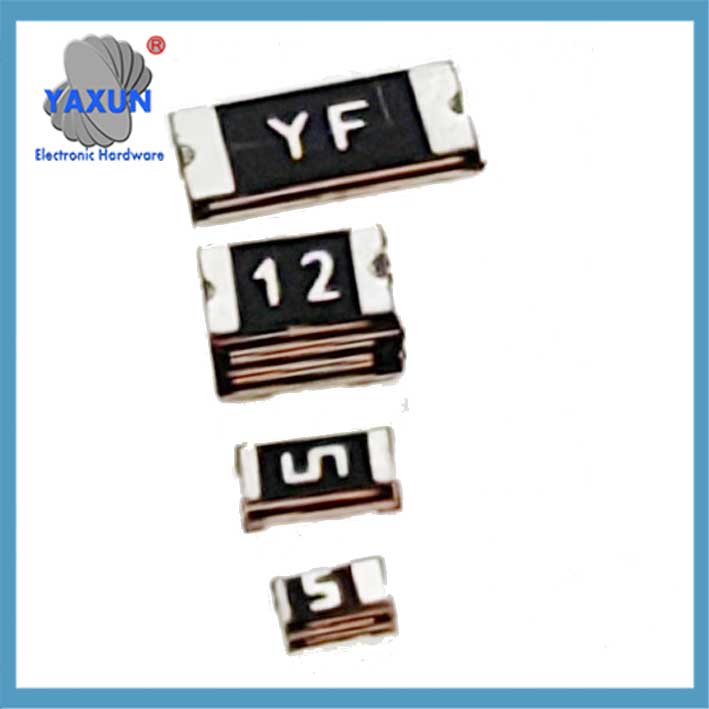

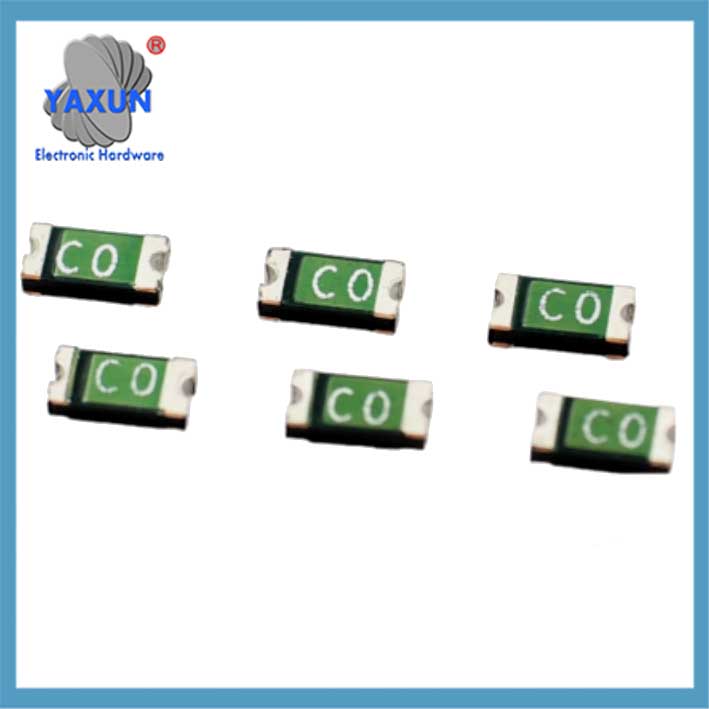

Önvisszaállító biztosíték SMD 1206 nSMD025 250MA 16V

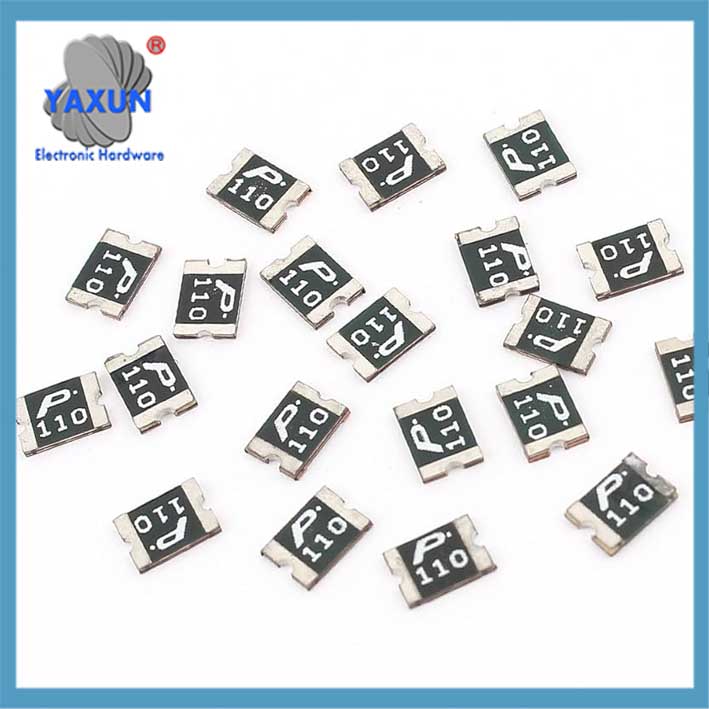

1.1Egy 8 V-os gyors működésű chip SMD 1812 Patron biztosítékok Visszaállítható biztosíték

4. Kiválasztási szempontok
Jelenlegi egyezés: A karbantartási áram legyen 1.25 szor nagyobb, mint az áramkör maximális üzemi árama‌;
Csomag kiválasztása: Válassza ki 0402/0603 és egyéb méretek a PCB helynek megfelelően, és 1812/2920 nagy áramerősség esetén csomagolásra van szükség;
Környezeti alkalmazkodóképesség: A jelenlegi használatot csökkenteni kell magas hőmérsékletű környezetben, hogy elkerüljük a hamis kioldást.

5. Technológiai fejlesztési trendek
Anyagoptimalizálás: Az új nano-kompozit anyagok javítják a reakciósebességet és a nyomásállóságot‌.
Strukturális innováció: Például, YAXUN Electronics’ Az állítható patch komponensek különböző áramköri elrendezésekhez alkalmasak‌.

Ha tesztszabványra van szüksége, a 25°C-os környezetre hivatkozhat a karbantartási áram ellenőrzéséhez (nincs intézkedés 15 jegyzőkönyv) és cselekvési áram (kiváltó belül 5 jegyzőkönyv) és egyéb mutatók.

Előnyök a hagyományos biztosítékokkal szemben:
Önszerkesztés:
Kiküszöböli a biztosíték kézi cseréjének szükségességét, az állásidő és a karbantartási költségek csökkentése.
Kompakt méret:
A visszaállítható biztosítékok gyakran kisebbek, mint a hagyományos biztosítékok, így könnyebben integrálhatók kompakt elektronikus eszközökbe.
Hosszabb élettartam:
Képes ellenállni számos túláram eseménynek, ami a hagyományos biztosítékokhoz képest hosszabb általános élettartamot eredményez.
Nincs ívelés:
A visszaállítható biztosítékok nem okoznak szikrát vagy ívet hiba közben, a biztonság fokozása.
