Hogyan lehet helyesen telepíteni a motor termikus védelmezőjét?

Annak biztosítása érdekében, hogy a motor hővédője megfelelően legyen felszerelve és megbízhatóan működjön, az alábbiak a legfontosabb telepítési lépések és óvintézkedések a motor típusától és az alkalmazási forgatókönyvtől függően:

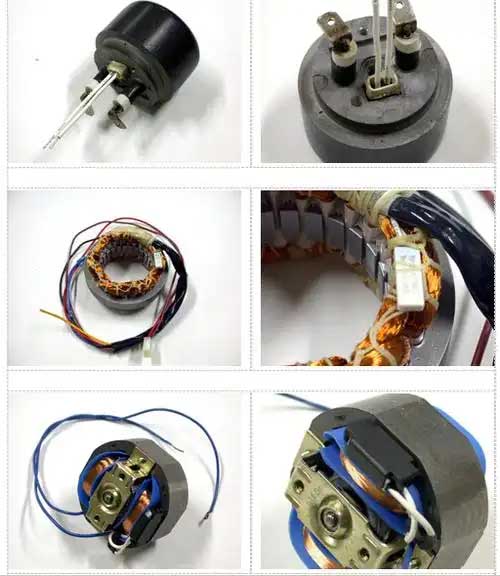

Hogyan kell felszerelni a hővédőt a motoros tekercsre

🔧 ‌I. Alapvető telepítési lépések
Keresse meg a Protectort:
Határozza meg a hővédő legjobb elhelyezését a motor kialakítása és a működési környezet alapján. Úgy kell elhelyezni, hogy pontosan nyomon kövesse a hőtermelést.

Vezeték:
Gondosan kövesse a gyártó kapcsolási rajzait a helyes és biztonságos csatlakozások biztosítása érdekében. A helytelen bekötés hibás működéshez vagy téves leolvasásokhoz vezethet.
Védelmi beállítások:
Állítsa be a védő hőmérsékleti határértékét a motor kialakításának és a működési környezetnek megfelelően. Ez biztosítja, hogy a védő leállítja a motort, mielőtt az túlmelegszik.

Biztonságos telepítés:
Győződjön meg arról, hogy a védő biztonságosan van felszerelve, és hogy a vezetékek nincsenek szabadon vagy megsérülve.

Tesztelés:
Telepítés után, tesztelje a hővédőt, hogy megbizonyosodjon arról, hogy a megfelelő hőmérséklet-beállításnál kiold.
Fontos megfontolások:
Biztonság: Mindig áramtalanítsa, mielőtt bármilyen elektromos berendezésen dolgozna.
Túlterhelés elleni védelem: Győződjön meg arról, hogy a hővédő megfelelően van beállítva a túlterhelés elkerülése érdekében, ami károsíthatja a motort.
Olvassa el a Dokumentációt: A konkrét utasításokat és a bekötési rajzokat a gyártó dokumentációjában találja.
Ha követi ezeket a lépéseket, gondoskodhat arról, hogy a motor hővédője megfelelően legyen felszerelve, és hatékonyan védi a motort a túlmelegedéstől.

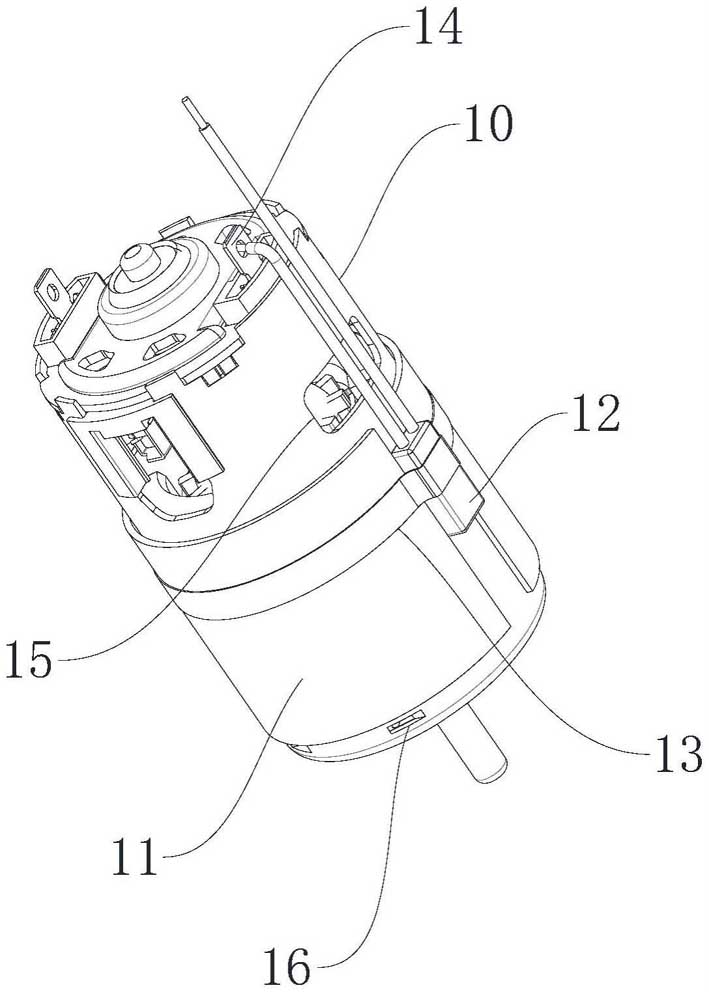

A beépített motor hővédő beépítési módja

Kikapcsolási művelet
Telepítés előtt, áramütéses balesetek elkerülése érdekében le kell kapcsolni a fő áramellátást, és ellenőrizni kell az áramellátást.

Határozza meg a beépítési pozíciót
Hagyományos motor: Csatlakoztassa sorosan a mágneskapcsoló kimenetét és a motor bemenetét (fő áramkör);
Csillag-delta indítómotor: Lehetőleg a fő áramkör tetejére szerelje fel, hogy biztosítsa a teljes áramfelügyeletet.
‌
Bekötési specifikáció
‌Tápvezeték‌ → Csatlakoztassa a védőbemenethez (megjelölt “IN” vagy “L”);
‌Motorvonal‌ → Csatlakozás a kimenethez (megjelölt “KI” vagy “T1/T2”);
Ólomhuzal feldolgozás: A hajlítási pont ≥6 mm-re van a gyökértől, hogy elkerülje a vezeték sérülését.
‌
Fix módszer
Lazulásgátló alátétek szükségesek a csavarokkal/szegecsekkel történő rögzítéskor, hogy megakadályozzák a mechanikai kúszás rossz érintkezését.
Funkcionális teszt
Az áramellátás helyreállítása után, használjon multimétert a bemeneti és kimeneti csatlakozók csatlakoztatásának észlelésére, hogy szimulálja a túlmelegedést a kikapcsolási reakció elindításához.

⚠️ ‌II. Kulcsfontosságú buktatók elkerülésének útmutatója

🔌 ‌III. Óvintézkedések különleges forgatókönyvek esetén
Gépkocsi motor
Tiltsa le a tiszta mechanikai védőket, és előnyben részesítsék az integrált LIN busszal rendelkező intelligens modulokat (mint például a TI DRV5013) hogy elkerülje a becsípődésgátló funkcióval való interferenciát.
Változtatható frekvenciájú motor
A védőnek lennie kell >50cm távolságra az invertertől, és az árnyékolt vezeték földelve van az elektromágneses interferencia elnyomására.
Mikro motor (mint például a drón)‌
Beépített PTC védők (mint például a Murata POSISTOR®) közvetlenül a tekercsekhez kell rögzíteni, és termikus zsírt kell alkalmazni a hővezetési hatékonyság javítása érdekében.

függelék: Az aktuális specifikáció beállítása

Stabilan működő motor: Beállítási áram = motor névleges árama × (0.95~1.05)
Motor gyakori indítása és leállítása: Beállítási áram = névleges áram × 1.2 (együtt kell működnie az időrelével)

✅ ‌Elfogadási szabvány‌
A védő kézi kioldása után, a kontaktornak belül kell megakadnia 0.5 másodpercig;
Folyamatos működés után a 72 óra, a terminális hőmérséklet-emelkedés ≤40K;
A rezgésvizsgálat után (ISO 16750), a védelmi funkció normális.

Beépítési diagram példa:
egyszerű szövegű Copy Code
[Hatalom] → [Áramköri megszakító] → [Kontaktor] → [Hővédő] → [Motor]
↑
[Vezérlő áramkör] ← [Védő segédérintkező]
Jegyzet: A nyíl az aktuális irányra mutat

Ennek a folyamatnak a követésével elkerülhető 90% telepítési hibákról. Az érintkezők oxidációját az első beszerelés után havonta ajánlatos ellenőrizni.
