Az alábbiakban bemutatjuk a bimetál KSD301 alapvető különbségeit és kiválasztási útmutatóját, KSD9700 általában zárva (NC) és normál esetben nyitva van (NEM) hőmérséklet kapcsolók, valamint a műszaki specifikációk és az alkalmazási forgatókönyvek átfogó összehasonlítása:
én. Működési elv és állapot meghatározása
| Jellemzők | Általában bezárt (NC) | Normál nyitva (NEM) |
| Kezdeti állapot | Az érintkezők normál hőmérsékleten zárva vannak (áramkör csatlakoztatva) | Normál hőmérsékleten az érintkezők le vannak választva (áramkör megszakadt) |
| Indító művelet | Hőmérséklet ≥ beállított érték → érintkezők lekapcsolva (áramkör megszakadt) | Hőmérséklet ≥ beállított érték → érintkezők zárva (áramkör csatlakoztatva) |
| Visszaállítási mechanizmus | A hőmérséklet a visszaállított értékre csökken → az érintkezők automatikusan záródnak | A hőmérséklet visszaesik a visszaállított értékre → az érintkezők automatikusan lekapcsolódnak |
| Szimbólumok | NC (általában zárt) | NEM (Általában nyitva) |
Alapvető alkalmazási logika:
NC típus: “magas hőmérsékletű kikapcsolás” (mint például a motor túlmelegedésének és leégésének megakadályozása);
NINCS típus: “magas hőmérsékletű bekapcsolás” (mint például a hűtőventilátor túlmelegedése).
 Általában zárt és általában nyitott hőmérsékleti kapcsolók |

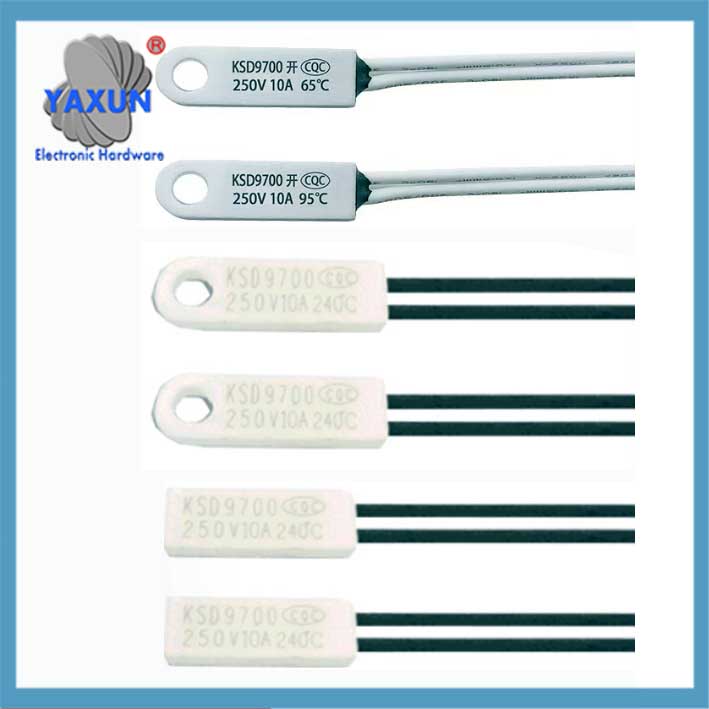

 Normál esetben nyissa ki a KSD9700 hőmérséklet-szabályozó kapcsolót |
 Alaphelyzetben zárt KSD9700 hőmérséklet-szabályozó kapcsoló |
II.. Tipikus alkalmazási forgatókönyvek
KSD301 hőmérsékletkapcsoló paraméterei
| Beír | Alkalmazható felszerelés | Védelmi cél |
| NC típus | – Motor túlmelegedés elleni védelem (mosógép, klíma kompresszor) – Elektromos vízmelegítő száraz égésgátló – Transzformátor túlterhelés elleni védelem |
Amikor a hőmérséklet meghaladja a szabványt, az áramellátást kénytelen megszakítani a berendezés károsodásának elkerülése érdekében |
| NINCS típus | – Hűtőventilátor vezérlés (számítógépes CPU, szekrény) – Fűtés túlmelegedés riasztás – Üvegház fűtési rendszer |
Aktiválja a segédberendezéseket (mint például a ventilátorok/riasztók) amikor a hőmérséklet meghaladja a szabványt |
III. A kiválasztás legfontosabb szempontjai
Biztonsági prioritás
NC type must be selected for forced power off scenarios (such as fire prevention, electric shock prevention) to avoid accidents caused by continuous power supply at high temperatures.
Circuit design matching
NC type needs to be connected in series in the main circuit live wire, and NO type is usually connected in parallel to control auxiliary equipment.
Identification
“B” vagy “NC” marked on the shell indicates normally closed type, “K” vagy “NEM” indicates normally open type (such as KSD301-85B indicates normally closed type at 85℃).
Test verification
Use a multimeter to detect: NC type is connected at normal temperature, and NO type is disconnected at normal temperature.

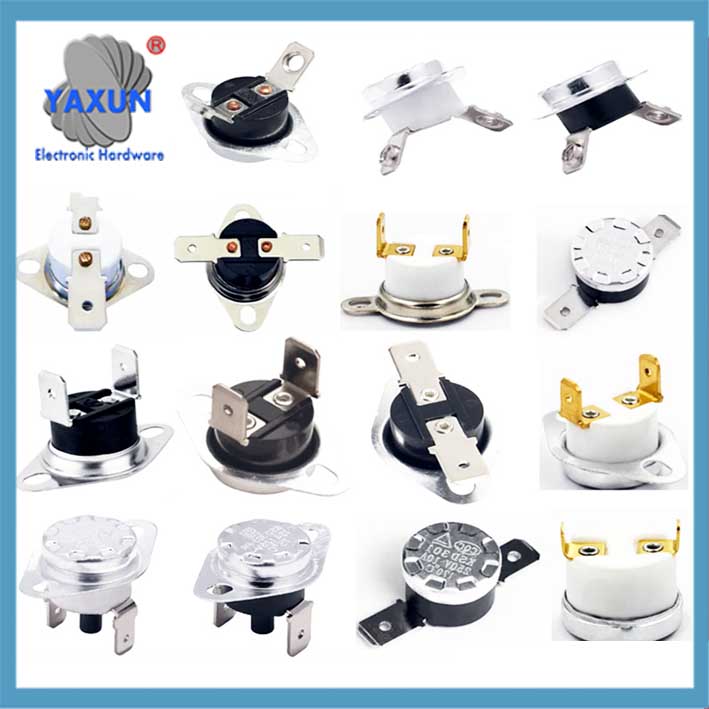

Normally open KSD301,KSD302 disc switch
IV. Avoiding operational errors
sellő Copy Code
graph TB
A[Equipment requirements] –> B{Magas hőmérsékleten ki kell kapcsolni? }
B –>|Igen| C[Válassza ki az NC típust]
B –>|Nem| D{Magas hőmérsékleten kell indítani? }
D –>|Igen| E[Válassza a NO típust]
D –>|Nem| F[Értékelje újra a tervezést]
▶️ Összefoglaló: Az NC típus a “vészfék” A biztonságvédelem érdekében, És egyetlen típus sem a “hőmérsékleti indító” Az intelligens irányítás érdekében. A kettő akció logikája kiegészít. A kiválasztásnak szigorúan meg kell egyeznie az áramköri funkció követelményeivel (átfogó).
Alaphelyzetben zárt KSD301, KSD302 hőmérséklet-határkapcsoló
