Az alábbiakban a szerkezeti jellemzők részletes elemzését mutatjuk be, A KSD301/KSD302 hőmérsékletkapcsoló maghőmérséklet-érzékelő elemének működési elve és műszaki pontjai – a bimetál szalag:
ÉN. A bimetál hőmérséklet-érzékelő elem fő jellemzői
| Jellemzők | Műszaki leírás |
| Anyag szerkezete | Két különböző tágulási együtthatójú fémötvözet kompozitja (mint például a nikkelvas/mangánréz), korong alakú vékonylemez szerkezetté bélyegezve |
| Működési elv | Hőmérséklet emelkedés → A bimetál szalag deformálódik a hő hatására → A boltív magassága hirtelen megváltozik → A mechanikus mechanizmust úgy hajtja, hogy azonnal felpattan, kinyitja és zárja az érintkezőket |
| Válasz sebesség | Ezredmásodperces szintű hirtelen ugrás az érintkezők ívkárosodásának elkerülése érdekében |
| Hőmérséklet pontosság | A tűréshatár ±2℃-ig (nagy pontosságú típus), hagyományos modellek ±3 ~ 10 ℃, a fémlemez hőkezelési eljárása határozza meg |
| Reset mechanizmus | A hőmérséklet csökkenése után, a bimetál szalag visszatér eredeti állapotába, és az érintkezők automatikusan visszaállnak (normál esetben zárt típusú zár, ha a hőmérséklet csökken, normál esetben nyitott típus akkor nyílik ki, ha a hőmérséklet csökken) |

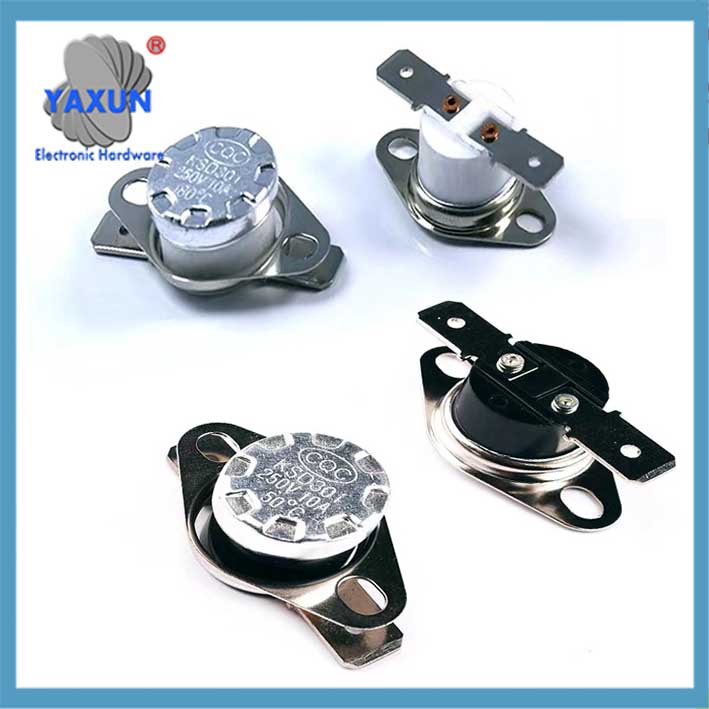

 Normál nyitott KSD301 hőmérsékletkapcsoló bimetál hőmérséklet-érzékelő elem |

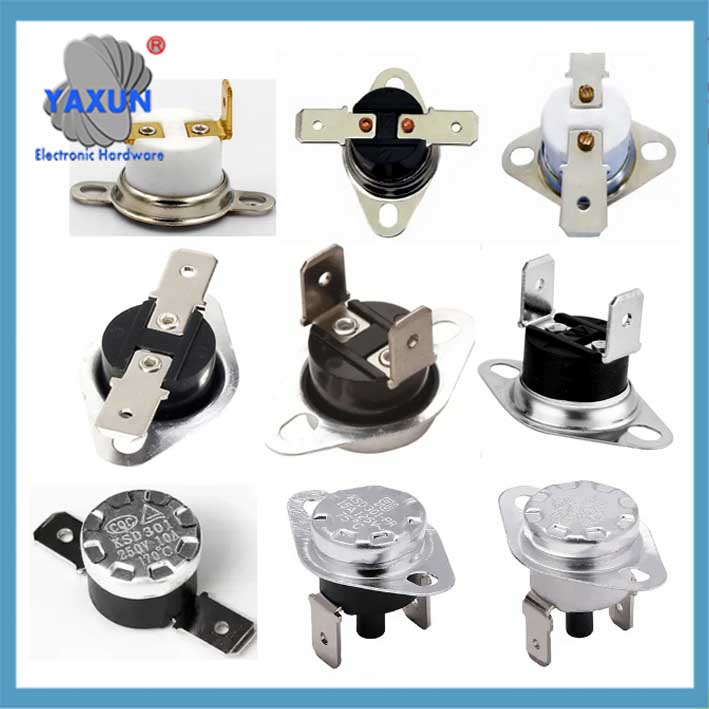

 Magas hőmérsékleti határkapcsoló KSD301 |

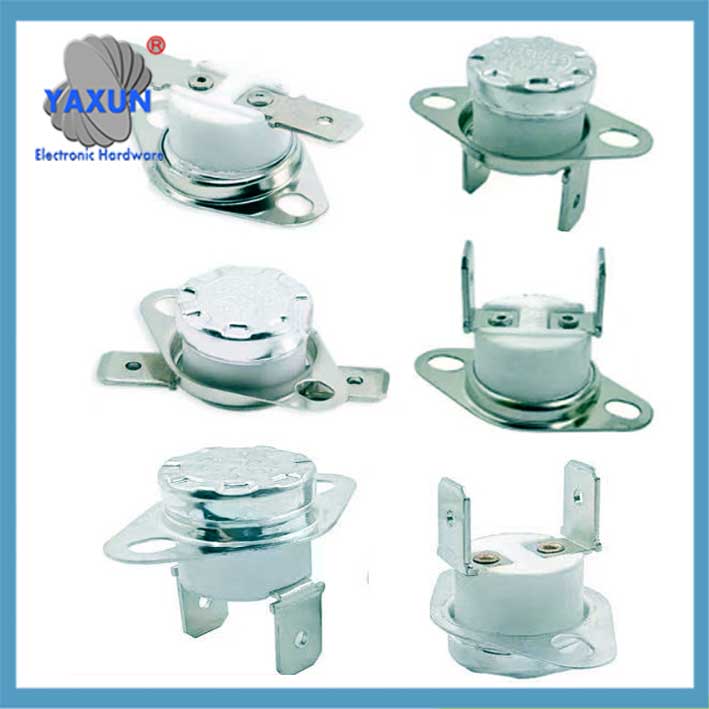

 KSD301 bimetál hőmérséklet-érzékelő elem |
KSD301 hőmérsékletkapcsoló paraméterei
II.. A munkafolyamat lebontása
sellő Copy Code
grafikon LR
A[normál hőmérsékleti állapot] –>|bimetál szalag mentes és egyenes| B[érintkező zárva/nyitva]
C[a hőmérséklet akciós értékre emelkedik] –>|bimetál szalag ív magassága hirtelen változás| D[azonnali visszapattanó meghajtó mechanizmus]
D –>|általában zárt típusú| E[érintkező megszakító áramkör]
D –>|általában nyitott típusú| F[érintkező csatlakozó áramkör]
G[a hőmérséklet a visszaállított értékre csökken] –>|bimetál szalag visszatér egyenesbe| B
kulcsfontosságú pont: A bimetál szalagív magasságának hirtelen változása a név forrása “bepattanó típusú kapcsoló”, annak biztosítása, hogy az érintkezési művelet tiszta legyen, és ne legyen közbenső állapota.
III. A használat és karbantartás legfontosabb pontjai
Kerülje el a mechanikai sérüléseket
Tilos a bimetál szalagot külső erővel összenyomni, mivel a deformáció a működési hőmérséklet eltolódását vagy meghibásodását okozza.
Hővezetési követelmények
A telepítési felületnek síknak és tisztának kell lennie, és termikus zsírt kell felvinni, hogy a hő időben átkerüljön a fémszalagra.
Hőmérséklet korlátozások
Bimetall szalag tűréshatár: rövid távú ≤300 ℃, hosszú távú ≤240 ℃ (a túlmelegedés hajlamos a fémek elfáradására).
Terhelés illesztése
Szigorúan tilos a névleges áramot túllépni (mint például a 15A-es terhelésre csatlakoztatott 10A-es modell), mivel az ív magas hőmérséklete szintereli a bimetál szalagot.
IV. Hibadiagnosztikai referencia
Érintkezési tapadás : A túlzott terhelési áram ívhegesztést okoz, és a terhelés illeszkedését ellenőrizni kell, és a modellt ki kell cserélni.
Akció késése : A beépítési felület rosszul hővezető, vagy a bimetál szalag elöregedett, ezért kenje fel újra a szilikonzsírt, vagy cserélje ki az alkatrészt.
Visszaállítási hiba : A bimetál szalag deformálódott és beragadt, és a termosztát egészét ki kell cserélni.
▶️ Összefoglaló: A bimetall csík a “hőmérséklet érzékelő + működtető” A KSD301 integrált alkotóeleme. A korong alakú szerkezeti tervezés és az ötvözet aránya közvetlenül meghatározza a hőmérséklet-szabályozási pontosságot és a megbízhatóságot.
