Što je uređaj za zaštitu od pregrijavanja?

Zaštita od pregrijavanja je automatski upravljački uređaj koji postiže sigurnosnu zaštitu opreme kroz nadzor temperature. Njegova temeljna funkcija je prekinuti strujni krug ili pokrenuti zaštitni mehanizam kada temperatura prijeđe postavljeni prag kako bi se spriječio kvar opreme ili izazivanje požara zbog pregrijavanja. Slijede njegovi tehnički detalji i analiza primjene:

Funkcija i primjena uređaja za zaštitu od pregrijavanja motora

Slučaj primjene uređaja za zaštitu od pregrijavanja motora automobila

Uređaj toplinskog zaštitnika primijenjen na bateriju

1. ‌Osnovni princip i vrsta‌
Bimetalna trakasta struktura: Korištenje dvije metalne kompozitne ploče s različitim koeficijentima toplinskog širenja, deformacija pokreće kontaktno djelovanje kada temperatura poraste (normalno otvoreni/normalno zatvoreni tip).
‌Samooporavak i tip bez samooporavka‌:
Tip samooporavka: automatski se poništava nakon pada temperature (kao što su hladnjaci, Perilice rublja);
Vrsta bez samooporavka: potrebno je ručno resetiranje (kao što su motori na gorivo, industrijska oprema).
Spajanje termistora: Neki modeli kombiniraju termistore ili mikroračunala s jednim čipom kako bi se postigla precizna kontrola temperature.

Kako radi:
Senzori:
Uređaji za zaštitu od pregrijavanja obično koriste senzore temperature (poput termistora ili bimetalnih traka) za praćenje temperature određenog područja.
Prag:
Kada temperatura prijeđe unaprijed postavljeni prag, senzor aktivira signal.
Akcijski:
Ovaj signal tada aktivira prekidač strujnog kruga, relej, ili drugi mehanizam koji isključuje napajanje ili smanjuje izlaznu snagu uređaja.

2. ‌Ključni parametri i odabir‌
Raspon temperature: Uobičajena radna temperatura 40-180 ℃ (kao što je tolerancija serije KSD9700 ±3/5℃);
Struja/napon: Tipične specifikacije AC250V/5A, visokonaponski modeli mogu doseći AC1800V;
Strukturni oblik:
Plastična školjka (PBT materijal, lagana);
Metalno/keramička školjka (otporan na visoke temperature, izolacija).

Uređaj za toplinsku zaštitu za grijaću podlogu

Uređaj za toplinsku zaštitu za medicinski tretman

Uređaj za toplinsku zaštitu za instant grijač vode

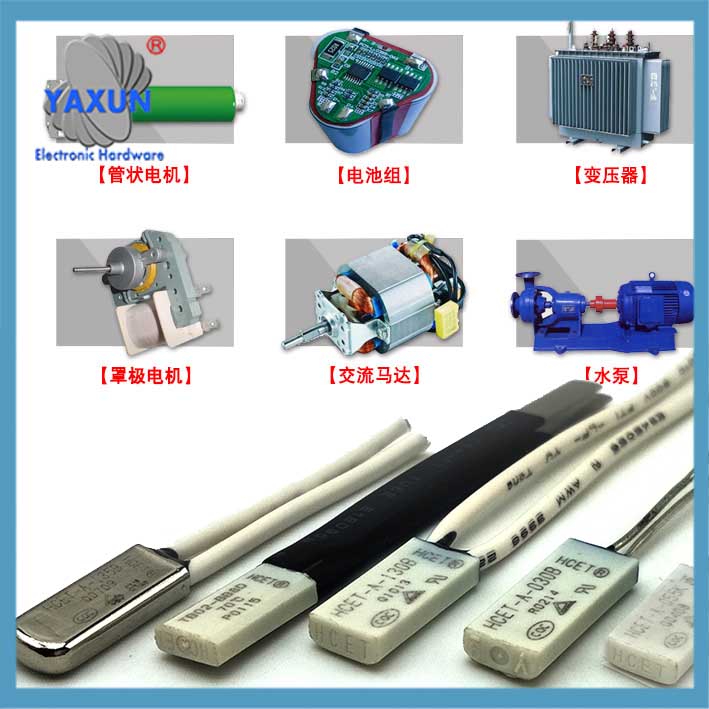

3. ‌Tipični scenariji primjene‌
Kućanski aparati: motori klima uređaja, Perilice rublja, itd., kako bi se spriječilo pregrijavanje namota motora‌; Industrijska oprema: nadzor temperature svitka statora potopne pumpe (kao što je GB-220V zaštitnik); Elektronički sklopovi: zaštita od rasipanja topline procesora kako bi se izbjegle ranjivosti napada na visoke temperature‌. Primjeri uređaja za zaštitu od pregrijavanja:

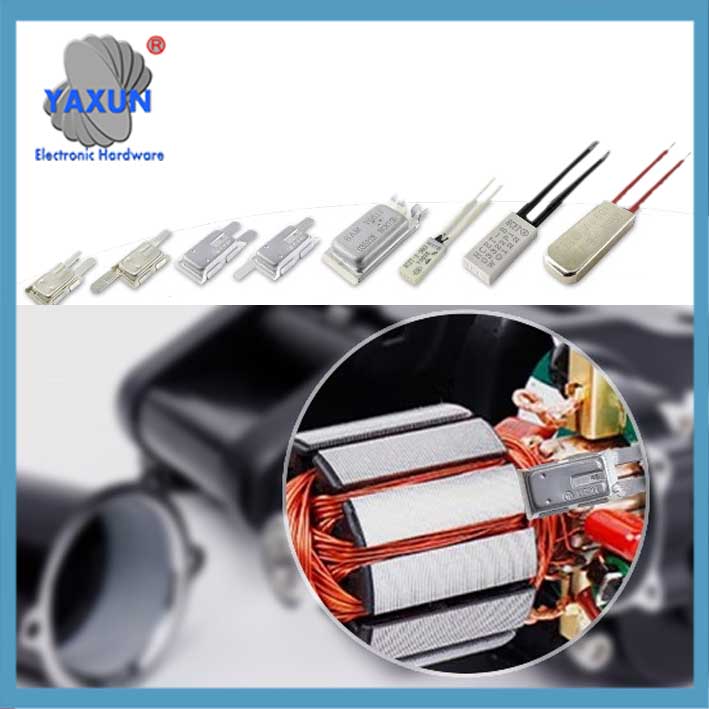

Toplinska zaštita u motorima:
Ti su uređaji ugrađeni u elektromotore kako bi spriječili pregrijavanje, što bi moglo uzrokovati kvar ili zapaljenje motora.
Zaštita kabine od pregrijavanja u vozilima:
Neka vozila, poput Tesle, imaju značajku zaštite od pregrijavanja kabine koja automatski aktivira klima uređaj kako bi spriječila da unutrašnjost postane opasno vruća kada je parkirana.

4. PTC termoistori u elektronici:
Koriste se u različitim primjenama za zaštitu strujnih krugova od pregrijavanja znatnim povećanjem njihovog otpora kada se prekorači određena temperatura.
Ograničivači temperature u sustavima grijanja:
Ovi uređaji, poput onog opisanog u članku Heatsystems, koriste se za sprječavanje pregrijavanja grijaćih elemenata, što bi moglo oštetiti grijaći element ili okolne materijale.
Važnost zaštite od pregrijavanja:
Sigurnost: Sprječavanje požara, oštećenje opreme, i moguće ozljede od pregrijavanja.
Pouzdanost: Osiguravanje dugovječnosti i ispravnog rada uređaja i sustava.
Učinkovitost: U nekim slučajevima, kao u vozilima, zaštita od pregrijavanja može pomoći u optimizaciji potrošnje energije.

5. ‌Uobičajeni problemi i mjere opreza‌
‌Zahtjevi za instalaciju‌: Trebaju biti blizu površine kontrolirane opreme kako bi se izbjegla deformacija kućišta koja bi utjecala na performanse‌;
Rizik od pogrešne operacije: Starenje lema ili mehanička oštećenja mogu uzrokovati kvar zaštite‌;
‌Razlika od zaštite od preopterećenja‌: Zaštita od pregrijavanja temelji se na temperaturnom pragu, dok zaštita od preopterećenja reagira na abnormalnost struje‌.

6. ‌Trendovi razvoja tehnologije‌
Integrirani dizajn: Kao što je skokoviti bimetalni zaštitnik u kombinaciji s dvostrukim funkcijama nadstruje/pregrijavanja‌;
‌Poboljšanje visoke pouzdanosti‌: Keramičko pakiranje i sklopovi protiv smetnji poboljšavaju prilagodljivost industrijskom okruženju‌.
