Slijedi detaljna analiza strukturnih karakteristika, princip rada i tehničke točke elementa senzora temperature jezgre KSD301/KSD302 temperaturne sklopke – bimetalna traka:
ja. Osnovne karakteristike bimetalnog senzora temperature
| Značajke | Tehnički opis |
| Struktura materijala | Kompozit dviju metalnih legura s različitim koeficijentima rastezanja (kao što su nikal željezo/mangan bakar), utisnut u strukturu tankog lima u obliku diska |
| Princip rada | Temperatura raste → Bimetalna traka se deformira zbog topline → Visina luka se iznenada mijenja → Pokreće mehanički mehanizam da trenutno odskoči i otvori i zatvori kontakte |
| Brzina odziva | Akcija naglog skoka na razini milisekunde kako bi se izbjeglo oštećenje kontakata lukom |
| Točnost temperature | Tolerancija je niska od ±2 ℃ (visokoprecizni tip), konvencionalni modeli ±3~10℃, određena postupkom toplinske obrade metalnog lima |
| Reset mehanizam | Nakon pada temperature, bimetalna traka se vraća u prvobitno stanje i kontakti se automatski resetiraju (normalno zatvoreni tip se zatvara kada temperatura padne, normalno otvoreni tip otvara se kada temperatura padne) |

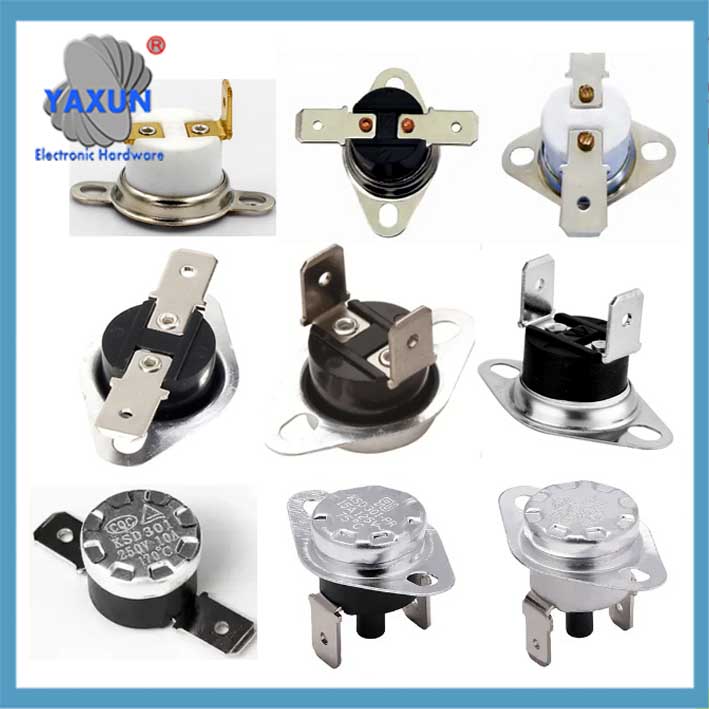

 Normalno otvoreni KSD301 temperaturni prekidač bimetalni senzor temperature |

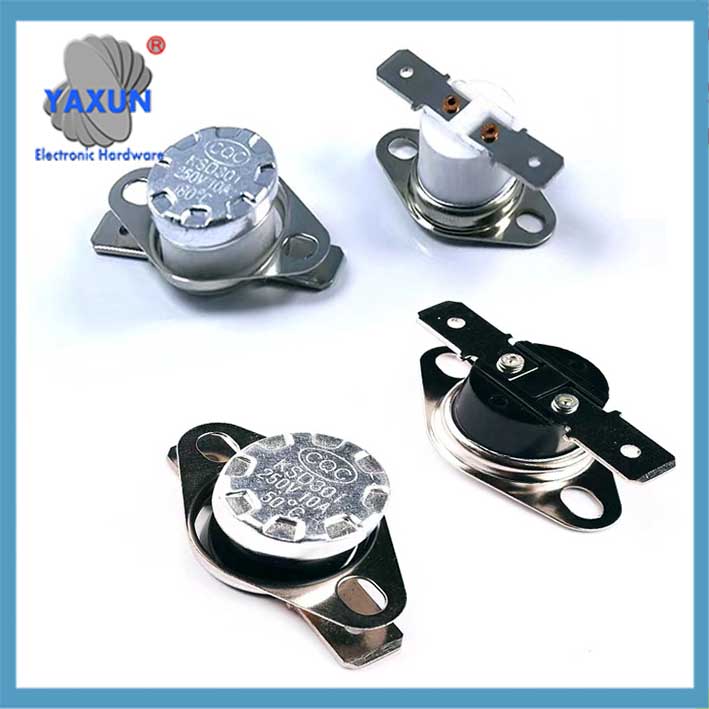

 Granični prekidač visoke temperature KSD301 |

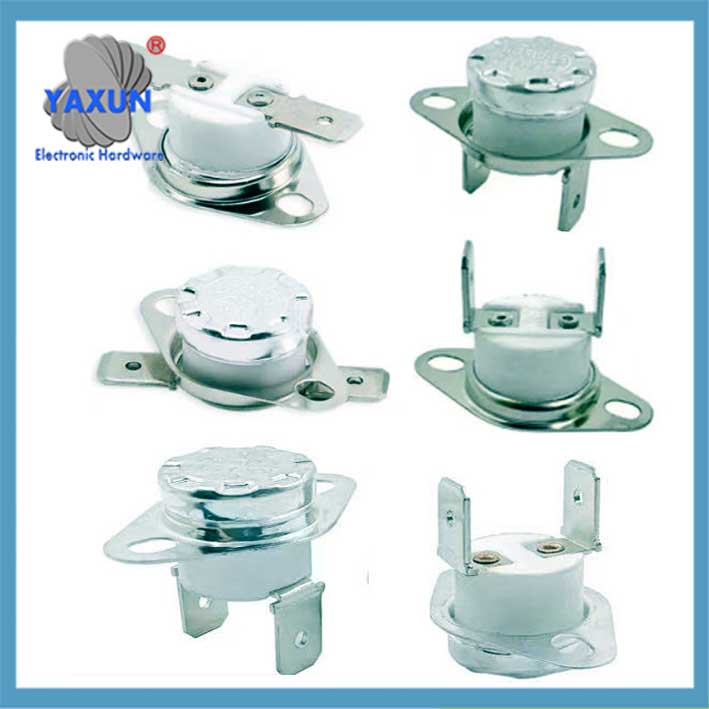

 Bimetalni senzor temperature KSD301 |
Parametri temperaturne sklopke KSD301
II. Dekompozicija radnog procesa
sirena Kopiraj kod
graf LR
A[normalno temperaturno stanje] –>|bimetalna traka slobodna i ravna| B[kontakt zatvoren/otvoren]
C[temperatura raste do akcijske vrijednosti] –>|bimetalna trakasta visina luka nagla promjena| D[pogonski mehanizam trenutnog odbijanja]
D –>|normalno zatvorenog tipa| E[strujni krug za isključivanje kontakata]
D –>|normalno otvorenog tipa| F[kontaktni spojni krug]
G[temperatura pada do poništavanja vrijednosti] –>|bimetalna traka se vraća u ravnu| B
Ključna točka: Nagla promjena visine luka bimetalne trake izvor je imena “brzi prekidač za isključivanje”, osiguravajući da je kontaktna radnja čista i da nema međustanje.
III. Ključne točke za korištenje i održavanje
Izbjegavajte mehanička oštećenja
Zabranjeno je stiskanje bimetalne trake vanjskom silom, budući da će deformacija uzrokovati pomicanje ili pad radne temperature.
Zahtjevi za provođenje topline
Površina za postavljanje mora biti ravna i čista, i potrebno je nanijeti termalnu pastu kako bi se osiguralo da se toplina na vrijeme prenese na metalnu traku.
Ograničenja temperature
Granica tolerancije bimetalne trake: kratkotrajno ≤300℃, dugoročno ≤240 ℃ (pregrijavanje je sklono zamoru metala).
Usklađivanje opterećenja
Strogo je zabranjeno prekoračiti nazivnu struju (kao što je model od 10 A spojen na opterećenje od 15 A), jer će visoka temperatura luka sinterirati bimetalnu traku.
IV. Referenca za dijagnozu greške
Kontaktna adhezija : Prevelika struja opterećenja uzrokuje elektrolučno zavarivanje, te je potrebno provjeriti usklađenost opterećenja i zamijeniti model.
Odgoda radnje : Ugradbena površina je slabo toplinski vodljiva ili bimetalna traka stari, pa ponovno nanesite silikonsku mast ili zamijenite komponentu.
Neuspjeh resetiranja : Bimetalna traka je deformirana i zaglavljena, a potrebno je zamijeniti i termostat u cjelini.
▶️ Sažetak: Bimetalna traka je “senzor temperature + pokretač” integrirana komponenta KSD301. Dizajn njegove strukture u obliku diska i omjer legure izravno određuju točnost i pouzdanost kontrole temperature.
