Prekidač za zaštitu od pregrijavanja mikro motora & Zaštitnik za preopterećenje

Usporedba razlika između prekidača za zaštitu od pregrijavanja mikro motora & zaštita od preopterećenja. Kada je riječ o toplinskoj zaštiti mikro motora, raspon cijena je između $0.1 juana i $0.4 juana. Modeli uključuju 5ap, TB02-BB8D, 17am, KSD9700, ST01, S06, itd., koji se uglavnom koriste za motore brisača krovnog otvora sjedala i imaju svojstva brtvljenja i vodootpornosti. Parametri modela 17AM: normalno zatvoreno, radna temperatura 120 stupnjeva, maksimalna struja 10A~35A. Funkcija automatskog resetiranja, pogodan za vojsku, medicinske i druge oblasti. Ovdje treba istaknuti temperaturni raspon i strujne parametre, kao i karakteristike automatskog resetiranja.

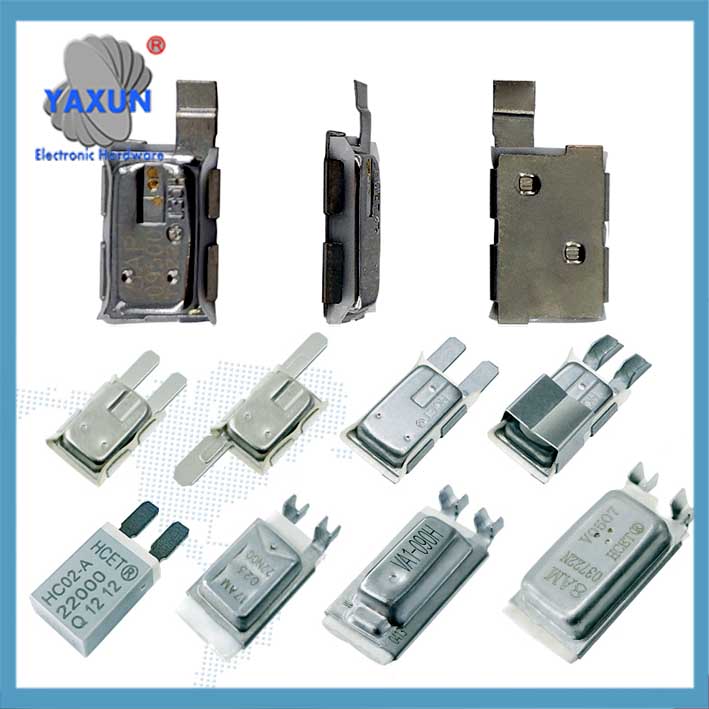

Motor TB05, BB8DTB02, ST-22 35 ℃- 160℃ mini termalna zaštita

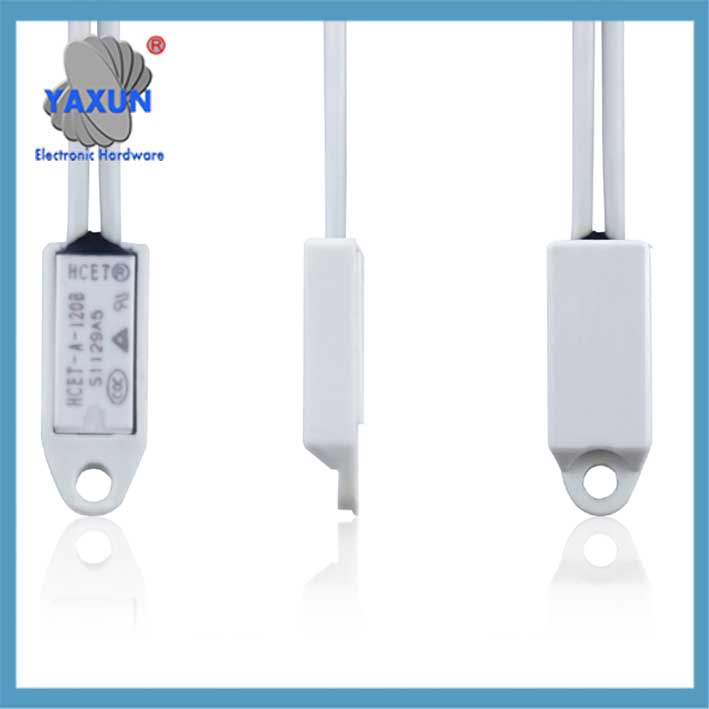

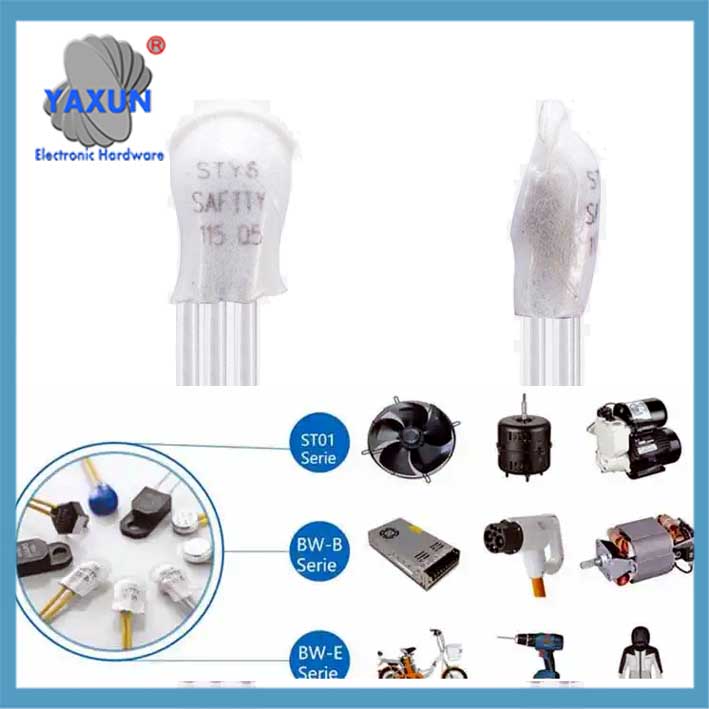

Mikro toplinski zaštitni prekidač za kontrolu temperature S01, S06, ST-22

2MP, 6AP, 17AM+PTC, 5AP, 8AM, Zaštitni prekidač motora od pregrijavanja KSD9700

Što se tiče zaštite od preopterećenja motora, motor motor protections (M-B) koristiti mikroprocesorsku tehnologiju. Ima višestruke zaštite kao što je prekostrujna, kvar faze, i stajati, a vrijeme putovanja je podesivo (0.2-30 sekundi), i podržava ručno ili električno resetiranje. Metoda podešavanja parametara je dopunjena, kao što je postavljanje prekostrujne zaštite na 1.5-2 puta nazivna struja i preopterećenje do 1.1-1.3 puta. Ove postavke su vrlo važne za praktične primjene.

Zaštita od zastoja zaštite od preopterećenja motora stupa na snagu nakon završetka pokretanja. Kada struja prijeđe zadanu vrijednost, odmah će djelovati. Zaštita od brzog prekida je za kvarove kratkog spoja, a podijeljena je u dvije države: pokretanje i rad. Inverzna vremenska zaštita od pregrijavanja temelji se na modelu akumulacije topline, kombinirajući toplinske učinke struja pozitivnog i negativnog slijeda. Ovi mehanizmi zaštite moraju biti objašnjeni u točkama kako bi se osiguralo da korisnici razumiju kako postupati s različitim greškama.

Što se tiče instalacije i kompatibilnosti, ističe se da se zaštitnik može ugraditi na prednji kraj pretvarača, ali treba obratiti pozornost na zahtjeve za usklađivanje nazivne struje i uzemljenje (promjer žice ≥3,5 mm², otpornost <10Oh). Razlika između toplinskih releja i temperaturnih releja je u tome što se prvi temelje na toplinskom učinku struje, a potonji je instaliran unutar motora za mjerenje temperature. Ovdje je potrebno razlikovati kako ne bi došlo do zabune.

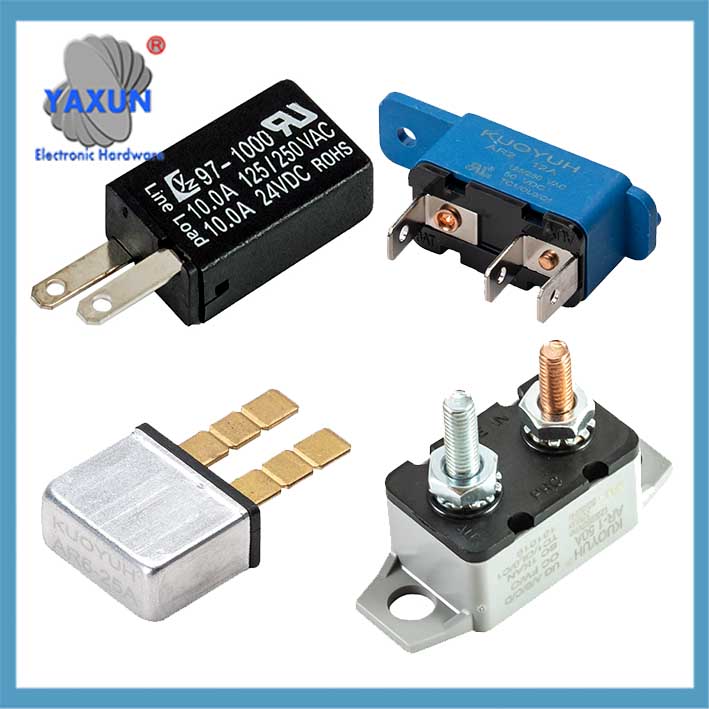

Automobilski motorni prekidači AR, AR2, 24, 97, 18, 17 Niz

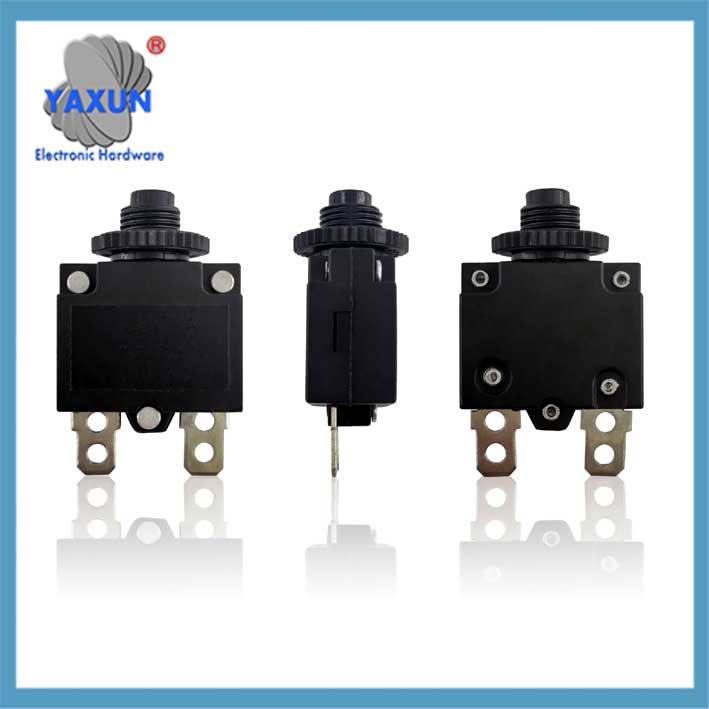

98 Priručnik serije, Zaštita od preopterećenja motora s automatskim poništavanjem

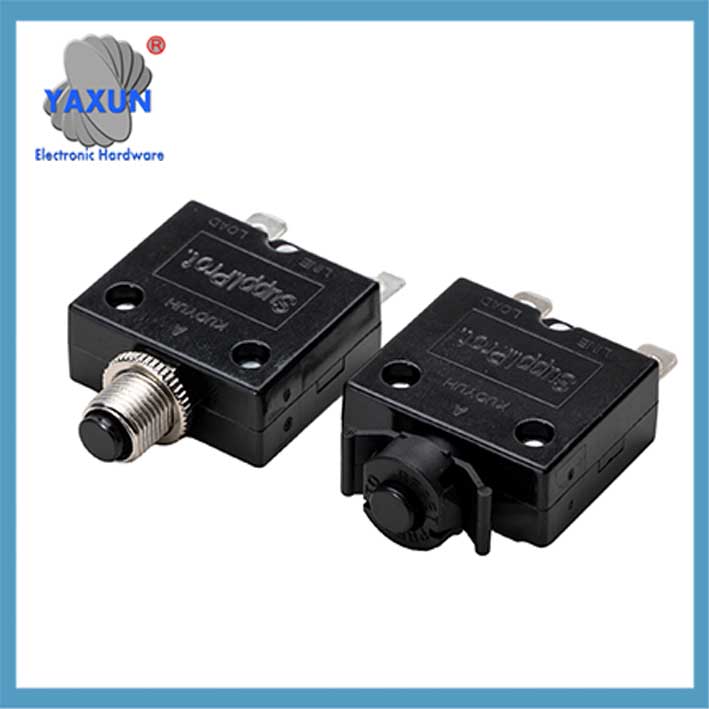

KUOYUH 88 Zaštita motora od preopterećenja serije

ja. Zaštitni prekidač od pregrijavanja (zaštita od temperature)
Princip rada i karakteristike
Korištenje bimetalnih senzora temperature, kada temperatura dosegne zadani prag, kontakti se automatski otvaraju/zatvaraju i prekidaju strujni krug; kada temperatura padne, automatski se resetira i nastavlja s radom.
Tipični modeli: kao što je 17 ujutro, 17AM+PTCT, Serija TB02-BB8D, radna temperatura 40℃~160℃, maksimalna struja 10A~60A, nazivni napon 250V, normalno zatvoren dizajn, s vodootpornom funkcijom brtvljenja.
Volumen i instalacija: Minijaturizirani dizajn (kao što je ravna instalacija), pogodan za prostorno ograničene scene, izravno ugrađen u namot motora ili površinu grijaće komponente.

‌Osnovni scenariji primjene‌
Automobilski mikro motori: krovni motori, Motori brisača, motori za podešavanje sjedala, itd.
Kućanski aparati: uređaji male snage kao što su rashladni ventilatori, motori vodenih pumpi, i električne alate koji trebaju spriječiti pregrijavanje.
U sustavu paljenja, može isključiti motor kako bi spriječio oštećenje od pregrijavanja.

II. Zaštita od preopterećenja (KUOYUH zaštita motora)
Višenamjenski zaštitni mehanizam‌
Zaštita od preopterećenja: Pratite struju i isključite je kada premaši nazivnu vrijednost (obično postavljen na 1.1-1.3 puta).
Zaštita od kratkog spoja: Trenutačno prekinuti strujni krug kada struja nenormalno poraste (vrijeme radnje <0.1 drugi).
Zaštita od uboda: Ako struja i dalje bude ≥200% nazivne vrijednosti nakon pokretanja, djelovat će odmah.
‌Zaštita od gubitka/neravnoteže faze‌: Kada postoji gubitak faze ili neravnoteža trofazne struje, odgovorit će unutar 3 sekundi.
Prati struju koja teče kroz strujni krug motora i otvara krug kada struja prijeđe unaprijed određeno ograničenje.
Mehanizam:
Može biti toplinska (pomoću bimetalne trake) ili elektronički, i isključenja nakon određenog vremenskog odgode kako bi se omogućili startni udari.
Slučajevi upotrebe:
Štiti motore od oštećenja uslijed dugotrajnih prekostrujnih situacija, kao što su oni uzrokovani zaglavljenim rotorom ili opterećenjem visokog momenta.
Primjer:
Zaštita od preopterećenja kompresora hladnjaka isključit će kompresor ako se pregrije ili ako se ne pokrene.

‌Značajke tehnološke nadogradnje‌
Integrirani mikroprocesor, podržava vrlo precizno praćenje struje u stvarnom vremenu, napon, temperatura, i prikazuje uzrok kvara putem LED-a.
Ima obje komunikacijske funkcije (kao što je RS485 sučelje) i podržava daljinsko resetiranje i prijenos podataka.
Kompatibilan s ugradnjom na tračnicu od 35 mm, može izravno zamijeniti tradicionalne toplinske releje.

III. Točke odabira i ugradnje
‌Načelo podešavanja parametara‌
Struja prekostrujne zaštite: postaviti na 1.5-2 puta nazivna struja motora.
Temperaturna zaštita: Nazivna struja je 0.8 puta nazivna vrijednost motora.
Zaštita od staja: Prag je postavljen na 200% nazivne struje, a radnja je bez kašnjenja.

‌Razmatranja kompatibilnosti‌
Prilikom postavljanja prednjeg kraja pretvarača, izlazna snaga pretvarača mora biti usklađena, a nazivna struja je podešena na maksimum kako bi se izbjeglo lažno okidanje.
Zahtjevi za uzemljenje: Zaštitnik i motor moraju biti pouzdano uzemljeni (promjer žice ≥ 3,5 mm² bakrene žice, otpor uzemljenja <10Oh).

IV. Usporedba tipičnih proizvoda

Savjet: Za mikro motore, integrirani temperaturni prekidači (kao što je 17 ujutro) preferiraju se za kompaktnu zaštitu; u industrijskim scenarijima, inteligentni zaštitnici (kao što je ARD2) potrebni su za rješavanje složenih kvarova.
