Kako ispravno ugraditi motorni toplinski zaštitnik?

Kako bi se osiguralo da je termalna zaštita motora ispravno instalirana i radi pouzdano, sljedeći su ključni koraci instalacije i mjere opreza na temelju vrste motora i scenarija primjene:

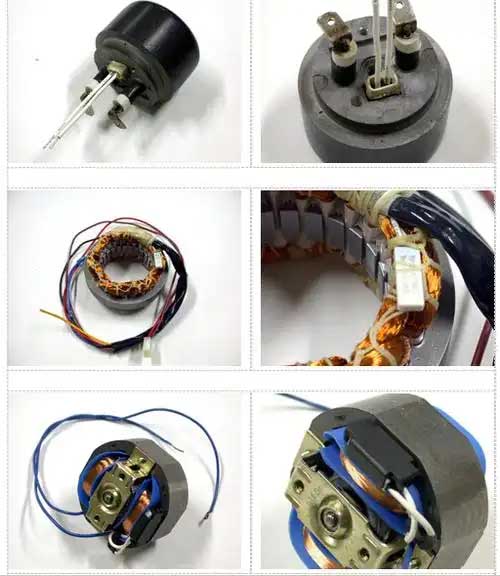

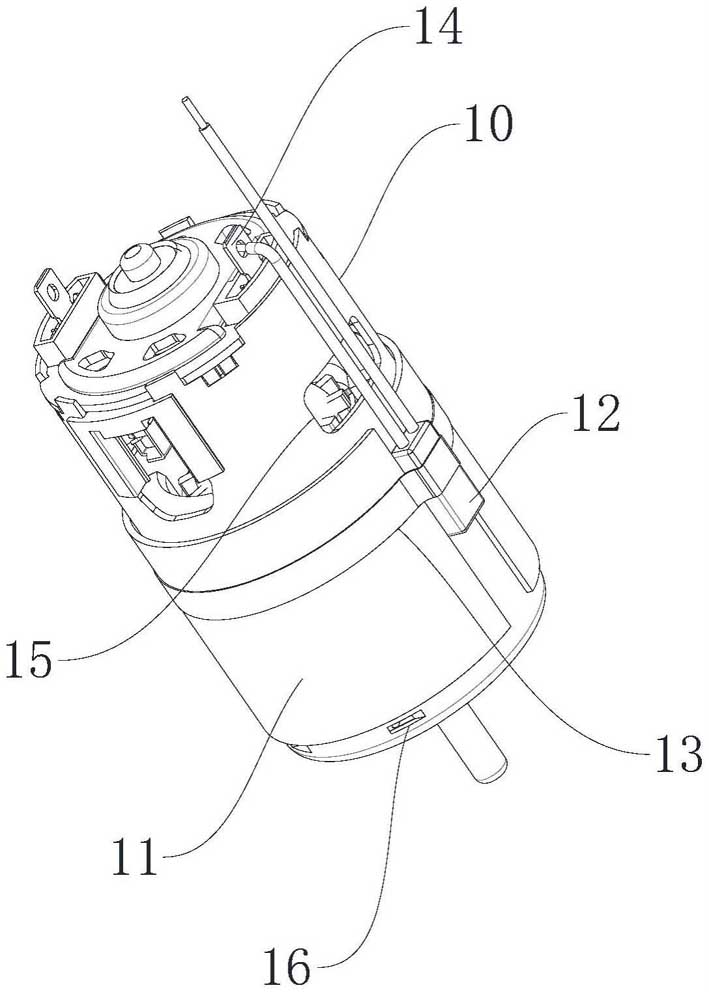

Kako instalirati toplinsku zaštitu na zavojnicu motora

🔧 ‌Ja. Osnovni koraci instalacije‌
Pronađite zaštitnika:
Odredite najbolje mjesto za toplinsku zaštitu na temelju dizajna motora i radnog okruženja. Treba ga postaviti tako da točno prati stvaranje topline.

Ožičenje:
Pažljivo slijedite dijagrame ožičenja proizvođača kako biste osigurali ispravne i sigurne veze. Neispravno ožičenje može dovesti do kvarova ili lažnih očitanja.
Postavke zaštite:
Podesite ograničenje temperature na zaštitniku u skladu s dizajnom motora i radnim okruženjem. Ovo osigurava da zaštitnik isključi motor prije nego što se pregrije.

Sigurna instalacija:
Uvjerite se da je zaštitnik sigurno postavljen i da nijedna žica nije izložena ili oštećena.

Testiranje:
Nakon instalacije, testirajte toplinsku zaštitu kako biste potvrdili da se aktivira na ispravnoj postavci temperature.
Važna razmatranja:
Sigurnost: Uvijek isključite napajanje prije rada na bilo kojoj električnoj opremi.
Zaštita od preopterećenja: Osigurajte da je toplinska zaštita pravilno postavljena kako biste spriječili preopterećenja, što može oštetiti motor.
Konzultirajte dokumentaciju: Posebne upute i dijagrame ožičenja potražite u dokumentaciji proizvođača.
Slijedeći ove korake, možete osigurati da je termalna zaštita vašeg motora pravilno instalirana i da učinkovito štiti motor od pregrijavanja.

Način ugradnje ugrađene toplinske zaštite motora

Operacija isključivanja
Prije instalacije, glavno napajanje mora biti prekinuto i napajanje mora biti provjereno kako bi se spriječile nezgode strujnog udara.

‌Odredite položaj ugradnje‌
Konvencionalni motor: Spojite serijski između izlaza kontaktora i ulaza motora (glavni krug);
‌Star-delta startni motor‌: Po mogućnosti instalirajte na vrhu glavnog kruga kako biste osigurali potpuni nadzor struje.
‌
Specifikacija ožičenja‌
‌Naponski vod‌→Spojite na zaštitni ulaz (označeno “U” ili “L”);
‌Linija motora‌→Spojite na izlaz (označeno “VAN” ili “T1/T2”);
Obrada olovne žice: Točka savijanja je ≥6 mm od korijena kako bi se izbjeglo oštećenje žice.
‌
Fiksna metoda‌
Podloške protiv labavljenja potrebne su prilikom pričvršćivanja vijcima/zakovicama kako bi se spriječilo mehaničko puzanje da uzrokuje loš kontakt.
Funkcionalni test
Nakon ponovnog uspostavljanja struje, upotrijebite multimetar za otkrivanje povezanosti ulaznih i izlaznih terminala za simulaciju pregrijavanja kako biste pokrenuli odgovor na isključivanje.

⚠️ ‌II. Ključni vodič za izbjegavanje zamki‌

🔌 ‌III. Mjere opreza za posebne scenarije‌
Automobilski motor
Onemogućite čiste mehaničke zaštite, i dati prednost pametnim modulima s integriranom LIN sabirnicom (kao što je TI DRV5013) kako biste izbjegli smetnje s funkcijom protiv priklještenja.
Motor promjenjive frekvencije
Zaštitnik treba biti >50cm od pretvarača, a oklopljena žica je uzemljena radi suzbijanja elektromagnetskih smetnji.
Mikro motor (kao što je dron)‌
Ugrađeni PTC zaštitnici (kao što je Murata POSISTOR®) moraju biti izravno pričvršćeni na namote, a treba nanijeti termalnu pastu za poboljšanje učinkovitosti provođenja topline.

dodatak: Postavljanje trenutne specifikacije‌

Stabilan rad motora: Struja podešavanja = nazivna struja motora × (0.95~1.05)
Često pokretanje i zaustavljanje motora: Struja podešavanja = nazivna struja × 1.2 (treba surađivati ​​s vremenskim relejem)

✅ ‌Standard prihvaćanja‌
Nakon ručnog aktiviranja štitnika, kontaktor bi trebao iskočiti unutar 0.5 sekundi;
Nakon kontinuiranog rada za 72 sati, porast krajnje temperature je ≤40K;
Nakon ispitivanja vibracija (ISO 16750), zaštitna funkcija je normalna.

Primjer dijagrama instalacije:
otvoreni tekst Kopiraj kod
[Vlast] → [Prekidač strujnog kruga] → [Kontaktor] → [Termalni zaštitnik] → [Motor]
↑
[Upravljački krug] ← [Zaštitni pomoćni kontakt]
Bilješka: Strelica pokazuje trenutni smjer

Slijedeći ovaj postupak može se izbjeći 90% kvarova instalacije. Preporuča se provjeriti oksidaciju kontakata svakih mjesec dana nakon prve ugradnje.
