एक ओवरहीट सुरक्षा उपकरण क्या है?

ओवरहीट प्रोटेक्टर एक स्वचालित नियंत्रण उपकरण है जो तापमान निगरानी के माध्यम से उपकरण सुरक्षा सुरक्षा प्राप्त करता है. इसका मुख्य कार्य सर्किट को काटना या सुरक्षा तंत्र को ट्रिगर करना है जब तापमान निर्धारित सीमा से अधिक हो जाता है ताकि उपकरण को खराब होने या अत्यधिक गरम होने के कारण आग लगने से रोका जा सके।. निम्नलिखित इसके तकनीकी विवरण और अनुप्रयोग विश्लेषण हैं:

मोटर ओवरहीट सुरक्षा उपकरण का कार्य और अनुप्रयोग

ऑटोमोबाइल मोटर अति ताप संरक्षण उपकरण का अनुप्रयोग मामला

बैटरी पर लागू थर्मल रक्षक उपकरण

1. ‌मुख्य सिद्धांत और प्रकार
‌द्विधात्विक पट्टी संरचना: विभिन्न तापीय विस्तार गुणांकों वाली दो धातु मिश्रित शीटों का उपयोग करना, तापमान बढ़ने पर विरूपण संपर्क क्रिया को ट्रिगर करता है (सामान्य रूप से खुला/सामान्य रूप से बंद प्रकार).
‌स्व-पुनर्प्राप्ति और गैर-स्व-पुनर्प्राप्ति प्रकार:
स्व-पुनर्प्राप्ति प्रकार: तापमान गिरने के बाद स्वचालित रूप से रीसेट हो जाता है (जैसे रेफ्रिजरेटर, वाशिंग मशीन);
गैर-स्व-पुनर्प्राप्ति प्रकार: मैन्युअल रीसेट की आवश्यकता है (जैसे ईंधन मोटरें, औद्योगिक उपस्कर).
‌थर्मिस्टर लिंकेज‌: कुछ मॉडल सटीक तापमान नियंत्रण प्राप्त करने के लिए थर्मिस्टर्स या सिंगल-चिप माइक्रो कंप्यूटर को जोड़ते हैं.

यह काम किस प्रकार करता है:
सेंसर:
ज़्यादा गरम सुरक्षा उपकरण आमतौर पर तापमान सेंसर का उपयोग करते हैं (थर्मिस्टर्स या बाईमेटेलिक स्ट्रिप्स की तरह) किसी विशिष्ट क्षेत्र के तापमान की निगरानी करना.
सीमा:
जब तापमान पूर्व-निर्धारित सीमा से अधिक हो जाता है, सेंसर एक सिग्नल ट्रिगर करता है.
कार्रवाई:
यह सिग्नल फिर एक सर्किट ब्रेकर को सक्रिय करता है, रिले, या अन्य तंत्र जो या तो बिजली की आपूर्ति को डिस्कनेक्ट कर देता है या डिवाइस के पावर आउटपुट को कम कर देता है.

2. ‌मुख्य पैरामीटर और चयन
तापमान की रेंज: सामान्य क्रिया तापमान 40-180℃ (जैसे KSD9700 श्रृंखला सहनशीलता ±3/5℃);
माजूदा वोल्टेज: विशिष्ट विनिर्देश AC250V/5A, उच्च-वोल्टेज मॉडल AC1800V तक पहुंच सकते हैं;
संरचनात्मक रूप:
प्लास्टिक खोल (पीबीटी सामग्री, लाइटवेट);
धातु/सिरेमिक खोल (उच्च तापमान प्रतिरोधी, इन्सुलेशन).

हीटिंग पैड के लिए थर्मल रक्षक उपकरण

चिकित्सा उपचार के लिए थर्मल रक्षक उपकरण

तत्काल वॉटर हीटर के लिए थर्मल रक्षक उपकरण

3. विशिष्ट अनुप्रयोग परिदृश्य
घर का सामान: एयर कंडीशनर मोटरें, वाशिंग मशीन, वगैरह।, मोटर वाइंडिंग को ज़्यादा गरम होने से बचाने के लिए; ‌औद्योगिक उपकरण‌: सबमर्सिबल पंप स्टेटर कॉइल तापमान की निगरानी (जैसे GB-220V रक्षक); ‍इलेक्ट्रॉनिक सर्किट: उच्च तापमान हमले की कमजोरियों से बचने के लिए प्रोसेसर गर्मी अपव्यय सुरक्षा. अत्यधिक गरम सुरक्षा उपकरणों के उदाहरण:

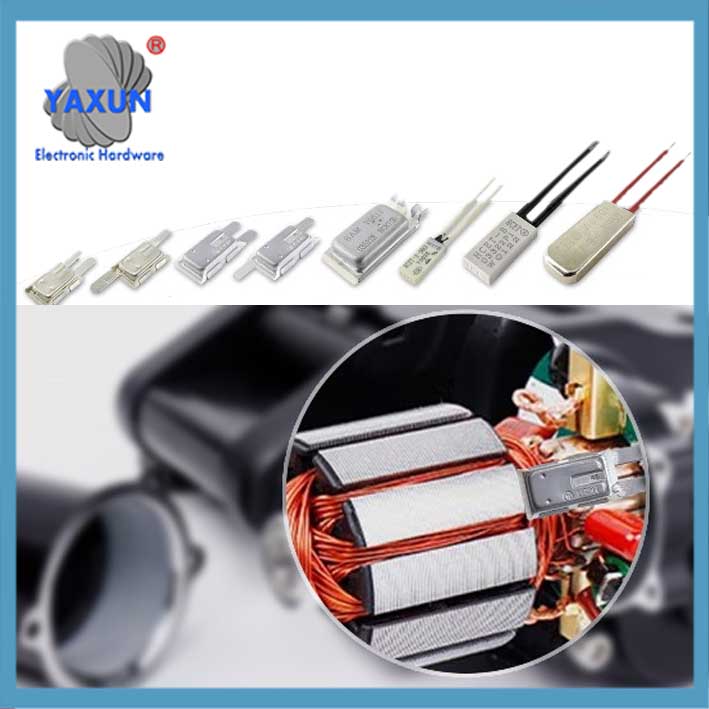

मोटरों में थर्मल रक्षक:
ओवरहीटिंग को रोकने के लिए ये उपकरण इलेक्ट्रिक मोटरों के भीतर लगे होते हैं, जिससे मोटर ख़राब हो सकती है या आग लग सकती है.
वाहनों में केबिन ज़्यादा गरम होने से सुरक्षा:
कुछ वाहन, टेस्ला की तरह, इसमें एक केबिन ओवरहीट प्रोटेक्शन सुविधा है जो पार्क करने पर इंटीरियर को खतरनाक रूप से गर्म होने से बचाने के लिए स्वचालित रूप से एयर कंडीशनिंग को सक्रिय करती है.

4. इलेक्ट्रॉनिक्स में पीटीसी थर्मोस्टोर्स:
इनका उपयोग एक निश्चित तापमान से अधिक होने पर उनके प्रतिरोध को महत्वपूर्ण रूप से बढ़ाकर सर्किट को ओवरहीटिंग से बचाने के लिए विभिन्न प्रकार के अनुप्रयोगों में किया जाता है।.
हीटिंग सिस्टम में तापमान अवरोधक:
ये उपकरण, जैसा कि हीटसिस्टम्स आलेख में वर्णित है, हीटिंग तत्वों को अत्यधिक गर्म होने से रोकने के लिए उपयोग किया जाता है, जो हीटिंग तत्व या आसपास की सामग्री को नुकसान पहुंचा सकता है.
अति ताप संरक्षण का महत्व:
सुरक्षा: आग की रोकथाम, उपकरण क्षति, और ज़्यादा गरम होने से संभावित चोट.
विश्वसनीयता: उपकरणों और प्रणालियों की दीर्घायु और उचित कार्यप्रणाली सुनिश्चित करना.
क्षमता: कुछ मामलों में, जैसे वाहनों में, अति ताप संरक्षण ऊर्जा उपयोग को अनुकूलित करने में मदद कर सकता है.

5. ‌सामान्य समस्याएं और सावधानियां
स्थापना आवश्यकताएं: प्रदर्शन को प्रभावित करने वाले शेल के विरूपण से बचने के लिए नियंत्रित उपकरण की सतह के करीब होना आवश्यक है;
‌झूठे ऑपरेशन का जोखिम: सोल्डर की उम्र बढ़ने या यांत्रिक क्षति के कारण सुरक्षा विफलता हो सकती है;
‌अधिभार संरक्षण से अंतर: अति ताप संरक्षण तापमान सीमा पर आधारित है, जबकि अधिभार संरक्षण वर्तमान असामान्यता पर प्रतिक्रिया करता है.

6. प्रौद्योगिकी विकास रुझान
एकीकृत डिजाइन: जैसे कि जंप-टाइप बाईमेटेलिक प्रोटेक्टर जो ओवरकरंट/ओवरहीटिंग दोहरे कार्यों के साथ संयुक्त है;
‌उच्च विश्वसनीयता में सुधार: सिरेमिक पैकेजिंग और हस्तक्षेप-रोधी सर्किट औद्योगिक वातावरण में अनुकूलनशीलता में सुधार करते हैं.
