सरफेस माउंट एसएमडी करंट चिप फ्यूज चीन आपूर्तिकर्ता

चीन स्थित कई कंपनियाँ सरफेस माउंट के निर्माण में विशेषज्ञ हैं (एसएमडी) वर्तमान चिप फ़्यूज़, Dongguan YAXUN इलेक्ट्रॉनिक्स और FBelec इसके प्रमुख उदाहरण हैं. ये कंपनियाँ विभिन्न प्रकार के SMD फ़्यूज़ प्रकार की पेशकश करती हैं, जिसमें तेज़-अभिनय और धीमे-धीमे विकल्प शामिल हैं, और विभिन्न वोल्टेज और वर्तमान रेटिंग को पूरा करते हैं, कुछ कार चार्जर जैसे विशिष्ट अनुप्रयोगों में विशेषज्ञता के साथ.
यहां कुछ प्रमुख आपूर्तिकर्ताओं पर अधिक विस्तृत नज़र डाली गई है:
डोंगगुआन YAXUN इलेक्ट्रॉनिक्स कंपनी, लिमिटेड:
यह कंपनी सर्किट सुरक्षा घटकों की एक प्रमुख निर्माता है, एसएमडी फ़्यूज़ सहित, और इसका घरेलू उपकरण और ऑटोमोटिव उद्योगों पर विशेष ध्यान है. वे विभिन्न आकार पेश करते हैं (जैसे, 0603, 1032, 1206, 2410, 6125) और प्रकार (तेज़ झटका, हल्की चोट).

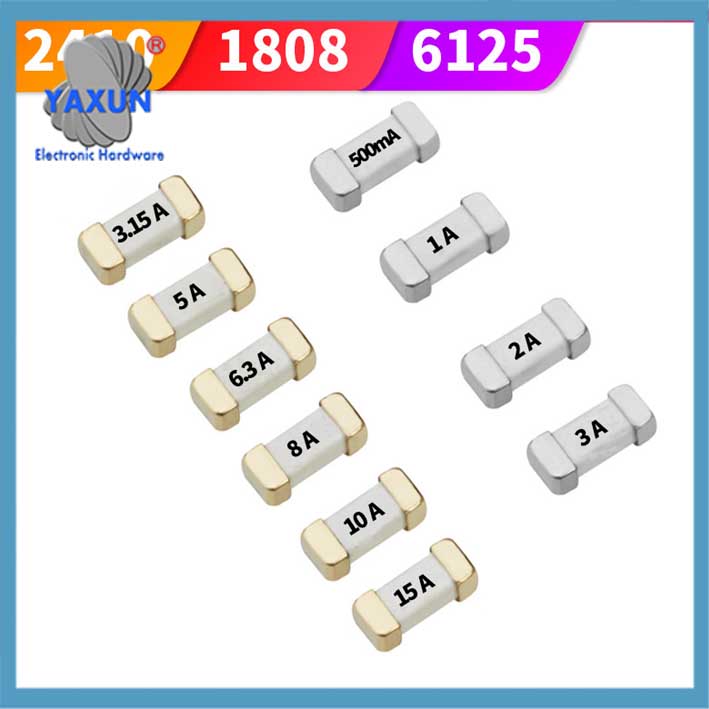

2410/1808/6125 एसएमडी विद्युत फ्यूज 0.5A~30A

ईटन बुसमैन एसएमडी इलेक्ट्रिकल फ्यूज 0603, 6125, 1206 0.25ए-50ए 32वी

0603, 1206 SMD वन-टाइम फ़्यूज़ 1~30A 32V, 63वी

चिप फ़्यूज़ लघु सर्किट सुरक्षा घटक हैं जो सतह माउंट तकनीक का उपयोग करते हैं (श्रीमती). इन्हें मुख्यतः दो श्रेणियों में बाँटा गया है: एक बार फ़्यूज़ प्रकार और स्व-पुनर्प्राप्ति प्रकार. निम्नलिखित वर्गीकरण के पहलुओं का विस्तृत परिचय है, काम के सिद्धांत, और आवेदन:
1. कोर वर्गीकरण
‌वन-टाइम चिप फ़्यूज़
आकार के अनुसार: ईआईए मानक पैकेज जैसे 0402 (1.0×0.5मिमी), 0603 (1.6×0.8मिमी), और 1206 (3.2×1.6 मिमी).
फ़्यूज़ विशेषताओं द्वारा:
धीमा फ़्यूज़ प्रकार (टी/टीटी मार्क): मोटर और ट्रांसफार्मर जैसे सर्ज करंट वाले सर्किट के लिए उपयुक्त;
तेज़ फ़्यूज़ प्रकार (एफ/एफएफ चिह्न): बिना किसी उछाल के सटीक सर्किट के लिए उपयोग किया जाता है;
विशिष्ट संरचना: सिरेमिक वर्ग ट्यूब पैकेज, क्वार्ट्ज रेत चाप बुझाने वाला माध्यम से भरा हुआ, और प्रवाहकीय स्थिरता में सुधार के लिए डबल-लेयर इलेक्ट्रोड डिज़ाइन.

रीसेट करने योग्य चिप फ़्यूज़ (स्वामी)‌
मूल सामग्री: पॉलिमर राल और प्रवाहकीय कण मिश्रित होते हैं, और तापमान संवेदनशीलता के माध्यम से स्वचालित रीसेट प्राप्त किया जाता है;
कार्य करने की प्रक्रिया: जब ओवरकरंट होता है, राल प्रवाहकीय पथ को अवरुद्ध करने के लिए फैलता है, और दोष समाप्त होने के बाद, ठंडा होने के बाद चालन बहाल हो जाता है;
सामान्य आकार: 0805, 1812, 2920, वगैरह।, वर्तमान 0.05-3.0A बनाए रखना.

2. प्रमुख तकनीकी विशेषताएँ
फ़्यूज़िंग तंत्र: जूल के नियम का पालन करें (Q=I²Rt), ओवरकरंट होने पर फ्यूज गर्म हो जाता है और पिघल जाता है;
‌पर्यावरण संरक्षण प्रक्रिया: सीसा रहित वेल्डिंग तकनीक, RoHS के अनुरूप 2.0 मानकों, नेतृत्व सामग्री <1000पीपीएम;
‌प्रदर्शन अनुकूलन:
क्वार्टज़ रेत भरने से टूटने का समय कम हो जाता है 0.1 सेकंड (पर 20 रेटेड करंट का गुना);
स्व-पुनर्प्राप्ति प्रतिक्रिया गति दोष धारा की तीव्रता के व्युत्क्रमानुपाती होती है.

3. विशिष्ट अनुप्रयोग परिदृश्य
उपभोक्ता इलेक्ट्रॉनिक्स: मोबाइल फोन की बैटरियां, यूएसबी इंटरफ़ेस सुरक्षा (आमतौर पर इस्तेमाल हुआ 0603 पैकेजिंग);
‌औद्योगिक उपकरण‌: प्रोग्राम-नियंत्रित स्विच, पैच पैनल सुरक्षा इकाइयाँ;
‌ऑटोमोटिव इलेक्ट्रॉनिक्स: वाहन चार्जिंग सर्किट ओवरकरंट सुरक्षा.

एसएसटी1300 3ए300वी 2410 1808 6125 एसएमडी फ्यूज

चिप फ़्यूज़ 1808 वर्तमान केओएसी 2410 SMD CCF1N सामान्य ब्लो 1A 1.6A 2.5A 3.15A 4A 5A 6.3A 8A 10A 125V सरफेस माउंट

0603 T1A-8A सिरेमिक चिप फ़्यूज़

4. चयन संबंधी विचार
रेटेड करंट से अधिक होना चाहिए 1.25 कार्यशील धारा का गुना;
पल्स प्रतिरोध ग्लास ट्यूब फ़्यूज़ की तुलना में कमज़ोर है, और सर्ज करंट के प्रभाव का मूल्यांकन करने की आवश्यकता है;
स्व-पुनर्प्राप्ति प्रकार उन परिदृश्यों के लिए उपयुक्त नहीं है जिनके लिए पूर्ण पावर-ऑफ सुरक्षा की आवश्यकता होती है.

ऑक्सिस इलेक्ट्रॉनिक्स जैसे मौजूदा मुख्यधारा निर्माताओं ने बेहतर स्क्वायर चिप फ़्यूज़ लॉन्च किए हैं, जो पीतल के चौकोर कैप और मिश्र धातु फ़्यूज़ के माध्यम से कनेक्शन विश्वसनीयता को अनुकूलित करता है.
