ऊर्जा-बचत लैंप और रोड़े के लिए पीटीसी थर्मिस्टर्स

पीटीसी थर्मिस्टर्स का उपयोग मुख्य रूप से ऊर्जा-बचत लैंप और इलेक्ट्रॉनिक गिट्टी में किया जाता है “पहले से गरम नरम शुरुआत” समारोह, लैंप जीवन और ऊर्जा दक्षता में उल्लेखनीय सुधार. उनके मुख्य अनुप्रयोग और तकनीकी मुख्य अंश निम्नलिखित हैं:
मैं. परिचालन सिद्धांत

ठंडा, निम्न-प्रतिरोध चरण
जब सर्किट शुरू किया जाता है, पीटीसी कमरे के तापमान पर है और इसका प्रतिरोध कम है (जैसे, 30-60ओह). फिलामेंट को पहले से गर्म करने के लिए पीटीसी के माध्यम से करंट प्रवाहित होता है (आम तौर पर ले रहा हूँ 0.4-2 1160K के ऑपरेटिंग तापमान तक पहुंचने में सेकंड), प्रत्यक्ष उच्च-वोल्टेज झटके को स्पटरिंग और फिलामेंट हानि से रोकना.

गर्म, उच्च-प्रतिरोध चरण
जब पीटीसी तापमान क्यूरी बिंदु तक पहुँच जाता है (जैसे, 75°C-105°C), इसका प्रतिरोध अचानक बढ़ जाता है (कई हजार ओम तक). धारा को अनुनाद परिपथ की ओर मोड़ दिया जाता है, दीपक को प्रज्वलित करने के लिए उच्च वोल्टेज उत्पन्न करना, सॉफ्ट स्टार्ट प्रक्रिया को पूरा करना.

ऊर्जा-बचत लैंप और गिट्टी के लिए पीटीसी थर्मिस्टर्स का सर्किट डिजाइन

द्वितीय. मुख्य लाभ
विस्तारित लैंप जीवन: प्रीहीट स्टार्ट से लैंप का जीवन बढ़ जाता है 4-5 टाइम्स.
विद्युत तनाव में कमी: इलेक्ट्रॉनिक उपकरणों पर अचानक उच्च वोल्टेज के प्रभाव को कम करता है.
आत्म वसूली: खराबी दूर होने के बाद स्वचालित रूप से रीसेट हो जाता है, प्रतिस्थापन की आवश्यकता को समाप्त करना.

तृतीय. चयन पैरामीटर और मॉडल उदाहरण

पैरामीटर	विशिष्ट मान/सीमा	लागू परिदृश्य
स्थिर-अवस्था प्रतिरोध	30-300ओह	कम प्रतिरोध वार्म-अप विलंब को कम करता है
क्यूरी तापमान	75℃-105℃	विभिन्न वाट क्षमता के लैंप के साथ संगत
व्यास	4मिमी-12मिमी	सर्किट स्पेस के आधार पर चयन करें

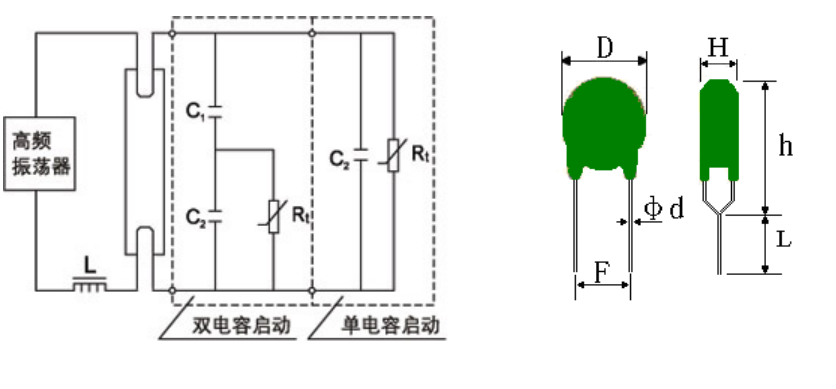

अनुप्रयोग आरेख

जैसा कि चित्र में दिखाया गया है: जब सर्किट प्रारंभ में जुड़ा होता है, आरटी कमरे के तापमान पर है, इसका प्रतिरोध C2 की तुलना में बहुत कम है. C1 से धारा प्रवाहित होती है, और आरटी फिलामेंट को पहले से गरम करने के लिए एक सर्किट बनाता है. लगभग के बाद 0.4-2 सेकंड, आरटी का तापमान स्विच तापमान से अधिक है, गंध, और उच्च-प्रतिरोध स्थिति में प्रवेश करता है. इसका प्रतिरोध C2 की प्रतिबाधा से बहुत अधिक है. C1 और C2 से प्रवाहित धारा एक लूप बनाती है, एलसी प्रतिध्वनि पैदा करना और उच्च वोल्टेज उत्पन्न करना, जो दीपक को प्रकाशित करता है.

सामान्य मॉडल:
MZ4/MZ5: छोटे और मध्यम-शक्ति सीएफएल के लिए उपयुक्त (18W-72W).
WMZ11A: उच्च-शक्ति गिट्टियों के लिए समर्पित, ≥220V के वोल्टेज का सामना करने के साथ.

चतुर्थ. विशिष्ट अनुप्रयोग सर्किट
टेक्स्टकॉपी कोड
+बिजली आपूर्ति → सी1 → पीटीसी (आर टी) → फिलामेंट → C2 → रेज़ोनेंट सर्किट → हाई-वोल्टेज आउटपुट

सी1/सी2: युग्मन संधारित्र, प्रीहीटिंग समय को नियंत्रित करने के लिए पीटीसी के साथ काम करना.

वी. लागत और बाज़ार
मूल्य सीमा: 0.06-1.5 युआन/यूनिट (मॉडल और खरीद मात्रा के आधार पर).
मुख्यधारा के ब्रांड: मिनझेंग, संबाओ, वगैरह।, फिलिप्स और जीई जैसे अंतरराष्ट्रीय निर्माताओं को आपूर्ति करना.

उचित चयन के माध्यम से, पीटीसी थर्मिस्टर्स सीएफएल/रोटी के स्टार्टअप विश्वसनीयता मुद्दों को प्रभावी ढंग से हल कर सकते हैं और ऊर्जा-बचत प्रकाश उद्योग में प्रमुख घटक हैं.

मॉडल सूची

मॉडल विशिष्टताएँ	क्यूरी तापमान	शून्य-शक्ति प्रतिरोध	अधिकतम वोल्टेज	DIMENSIONS
				DIMENSIONS
	टीसी（℃）	R25℃(Ω)	वीमैक्स(वी)	डीमैक्स	एचमैक्स
SPMZA-4H151RN500	75±7	150±30%	500	4.5	5.0
SPMZA-4H221RN600		220±30%	600	4.5	5.0
SPMZA-4H331RM650		330±30%	650	4.5	5.0
SPMZA-4H401RN650		400±30%	650	4.5	5.0
SPMZA-4H501RN650		500±30%	650	4.5	5.0
SPMZA-4H651RN650		650±30%	650	4.5	5.0
SPMZA-4H102RN650		1000±30%	650	4.5	5.0
SPMZA-4H152RN650		1500±30%	650	4.5	5.0
SPMZA-4H202RN650		2000±30%	650	4.5	5.0
SPMZA-4H302RN650		3000±30%	650	4.5	5.0
SPMZA-4H502RN650		5000±30%	650	4.5	5.0
SPMZA-4M151RN500	105±7	150±30%	500	4.5	5.0
SPMZA-4M221RN600		220±30%	600	4.5	5.0
SPMZA-4M331RM650		330±30%	650	4.5	5.0
SPMZA-4M401RN650		400±30%	650	4.5	5.0
SPMZA-4M501RN650		500±30%	650	4.5	5.0
SPMZA-4M651RN650		650±30%	600	4.5	5.0
SPMZA-4M102RN650		1000±30%	650	4.5	5.0
SPMZA-4M152RN650		1500±30%	650	4.5	5.0
SPMZA-5I151M500	85±7	150±30%	500	5.5	5.0
SPMZA-5I221M650		220±30%	650	5.5	5.0
SPMZA-5I331M650		330±30%	650	5.5	5.0
SPMZA-5I401M650		400±30%	650	5.5	5.0
SPMZA-5I651M650		650±30%	650	5.5	5.0
SPMZA-5I102M650		1000±30%	650	5.5	5.0
SPMZA-6H151RN600	75±7	150±30%	600	6.5	5.0
SPMZA-6H221RN650		220±30%	650	6.5	5.0
SPMZA-6H331RN650		330±30%	650	6.5	5.0
SPMZA-6H401RN650		400±30%	650	6.5	5.0
SPMZA-6H501RN650		500±30%	650	6.5	5.0
SPMZA-6H651RN650		650±30%	650	6.5	5.0
SPMZA-6H102RN650		1000±30%	650	6.5	5.0
SPMZA-6H152RN650		1500±30%	650	6.5	5.0
SPMZA-6M151RN600	105±7	150±30%	600	6.5	5.0
SPMZA-6M221RN650		220±30%	650	6.5	5.0
SPMZA-6M331RN650		330±30%	650	6.5	5.0
SPMZA-6M401RN650		400±30%	650	6.5	5.0
SPMZA-8H151RN650	75±7	150±30%	650	8.0	5.0
SPMZA-8H221RN650		220±30%	650	8.0	5.0
SPMZA-8H331RN800		330±30%	800	8.0	5.0
SPMZA-8H401RN900		400±30%	900	8.0	5.0
SPMZA-9H151RN650	75±7	150±30%	650	9.0	5.0
SPMZA-9H221RN650		220±30%	650	9.0	5.0
SPMZA-9H331RN800		330±30%	800	9.0	5.0
SPMZA-9H401RN900		400±30%	900	9.0	5.0
