इलेक्ट्रॉनिक फ़्यूज़ के कार्य और अनुप्रयोग (ईफ़्यूज़)

एक प्रवाह (इसे इफ्यूज़ लिंक भी कहा जाता है) एक इलेक्ट्रॉनिक घटक है जिसका उपयोग सर्किट को ओवरकरंट या ओवरहीटिंग से बचाने के लिए किया जाता है. इसका मुख्य कार्य सर्किट को काटने के लिए असामान्य स्थितियों में स्वचालित रूप से फूंक मारना है. इसके प्रमुख बिंदु निम्नलिखित हैं:
मैं. मूल सिद्धांत और संरचना

काम के सिद्धांत

जब धारा असामान्य रूप से बढ़ जाती है, प्रतिरोध के कारण चालक गर्म हो जाता है (सूत्र Q=I2RTQ=I2RT का अनुसरण करते हुए), और जब यह पिघले हुए पदार्थ के गलनांक तक पहुँच जाता है, यह अपने आप पिघल जाता है, जिससे सर्किट कट गया.

बुनियादी संरचना

सामग्री को पिघलाएं: सीसा-सुरमा मिश्र धातु (कम गलनांक, उच्च प्रतिरोधकता) आरंभिक दिनों में प्रयोग किया जाता था, और चांदी, आधुनिक समय में अधिकतर तांबे या विशेष मिश्रधातुओं का उपयोग किया जाता है.

पैकेजिंग फॉर्म: जिसमें ग्लास ट्यूबलर भी शामिल है (जैसे 5×20मिमी, 6×32मिमी, 3.6×10मिमी), सिरेमिक ट्यूबलर, चादर (ऑटोमोबाइल के लिए), एसएमडी पैच प्रकार, वगैरह.

ओवरकरंट सुरक्षा:
जब धारा पूर्व निर्धारित सीमा से अधिक हो जाती है तो ईफ़्यूज़ धारा के प्रवाह को बाधित कर देता है, संवेदनशील इलेक्ट्रॉनिक घटकों को क्षति से बचाना.

शॉर्ट सर्किट संरक्षण:
वे शॉर्ट सर्किट का तुरंत पता लगाते हैं और उसे बाधित करते हैं, जो कम प्रतिरोध वाले पथ हैं जो अत्यधिक धारा प्रवाह का कारण बनते हैं.

अधिभार संरक्षण:
ईफ़्यूज़ लंबे समय तक ओवरकरंट स्थितियों से सुरक्षा प्रदान करता है, जैसे कि बेमेल भार के कारण होने वाले.

दोष का पता लगाना और अलगाव:
इन्हें विभिन्न दोष स्थितियों का पता लगाने और अलग करने के लिए डिज़ाइन किया जा सकता है, जिसमें तीव्र धाराएँ भी शामिल हैं, ओवरवोल्टेज, उलटी बिजली, और विपरीत ध्रुवता.

आत्म रीसेट:
कई ईफ़्यूज़ को इलेक्ट्रॉनिक रूप से रीसेट किया जा सकता है, खराबी की स्थिति साफ होने के बाद उन्हें सामान्य परिचालन पर लौटने की अनुमति मिलती है, भौतिक प्रतिस्थापन की आवश्यकता को समाप्त करना.

समायोज्य स्लीव दर:
कुछ ईफ़्यूज़ समायोज्य स्लीव दरें प्रदान करते हैं, जिस गति से करंट बढ़ता है उस पर नियंत्रण की अनुमति मिलती है, जो तीव्र धाराओं से होने वाली क्षति को रोकने में उपयोगी हो सकता है.

ग्लास फ़्यूज़ 5×20 सिंगल 250/125V तेज और धीमा ब्रेक 32mA-20A

इनलाइन फ्यूज 5×20 मिमी और 1 एक्स 1-4 इंच क्विक फास्ट ग्लास फ्यूज

5×20 मिमी 3 ए 3 एम्प 125 वोल्ट 0.2×0.78 इंच F3AL125V फास्ट-ब्लो ग्लास फ़्यूज़

तृतीय. वर्गीकरण और अनुप्रयोग परिदृश्य

प्रकार	विशेषताएँ	विशिष्ट अनुप्रयोग
‌फास्ट-ब्लो टाइप ‌	अत्यंत तीव्र प्रतिक्रिया (<0.001 सेकंड), संवेदनशील सर्किट में उपयोग किया जाता है	अर्धचालक उपकरण, सटीक इलेक्ट्रॉनिक उत्पाद
‌धीमे-झटका प्रकार	अल्पकालिक अधिभार की अनुमति देता है (0.01-0.1 सेकंड फूंकने के लिए), वर्तमान प्रतिरोध में वृद्धि	मोटर स्टार्टिंग सर्किट, बिजली अनुकूलक
तापमान फ्यूज	आगमनात्मक अति ताप, एक बार इस्तेमाल लायक	हीटिंग उपकरण जैसे हेयर ड्रायर और चावल कुकर
‌हाई-वोल्टेज फ्यूज	बढ़ते घटक शामिल हैं (जैसे क्लैंपिंग स्प्रिंग्स) पाइप कनेक्शन को सरल बनाने के लिए	हाई-वोल्टेज बिजली प्रणाली

इलेक्ट्रॉनिक फ़्यूज़ के अनुप्रयोग:
ऑटोमोटिव इलेक्ट्रॉनिक्स:
ईफ़्यूज़ का उपयोग विभिन्न ऑटोमोटिव प्रणालियों में किया जाता है, इंजन नियंत्रण इकाइयों सहित, इन्फोटेनमेंट सिस्टम, और सुरक्षा प्रणालियाँ.

औद्योगिक स्वचालन:
इनका उपयोग प्रोग्रामयोग्य तर्क नियंत्रकों में किया जाता है (पीएलसी), मोटर नियंत्रण प्रणाली, और अन्य औद्योगिक स्वचालन उपकरण.

उपभोक्ता इलेक्ट्रॉनिक्स:
ईफ़्यूज़ स्मार्टफ़ोन में पाए जाते हैं, लैपटॉप, गोलियाँ, और अन्य पोर्टेबल डिवाइस.

डेटा केंद्र:
इनका उपयोग महत्वपूर्ण बुनियादी ढांचे की सुरक्षा के लिए बिजली वितरण इकाइयों और सर्वर रैक में किया जाता है.

हॉट-स्वैप सिस्टम:
ईफ़्यूज़ उन प्रणालियों में सुरक्षा प्रदान करते हैं जहां सिस्टम चलने के दौरान घटकों को जोड़ा या हटाया जा सकता है.

बैटरी प्रबंधन प्रणाली:
इनका उपयोग बैटरी चार्जिंग और डिस्चार्जिंग सर्किट में ओवरकरंट और ओवरवॉल्टेज स्थितियों को रोकने के लिए किया जाता है.

बिजली वितरण:
ईफ़्यूज़ का उपयोग बिजली वितरण इकाइयों और बिजली आपूर्ति में ओवरकरंट और शॉर्ट सर्किट से बचाने के लिए किया जाता है.

सामान्य सर्किट संरक्षण:
ईफ़्यूज़ का उपयोग किसी भी इलेक्ट्रॉनिक सर्किट में किया जा सकता है जहां ओवरकरंट सुरक्षा की आवश्यकता होती है.

6×30, 6.3×32 ग्लास फ़्यूज़ ट्यूब तेज़ और धीमी ब्रेक 250V/125V 250mA-20A

5×20 सिरेमिक ईफ्यूज 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

फास्ट क्विक ब्लो सिरेमिक फ्यूज 630mA (0.63ए) 250वी, 5x20मिमी (3/16 इंच x 3/4 इंच)

तृतीय. मुख्य उपयोग विशिष्टताएँ
‌सामग्री का प्रतिस्थापन निषिद्ध है
तांबे के तार या लोहे के तार को विकल्प के रूप में उपयोग नहीं किया जा सकता है (कम प्रतिरोधकता, उच्च गलनांक), जिसे समय पर नहीं उड़ाए जाने से दुर्घटना हो सकती है.
चयन कारक
वर्तमान मूल्यांकित: इसे सर्किट की अधिकतम कार्यशील धारा से थोड़ा अधिक होना चाहिए (जैसे कि 5A सर्किट के लिए 6A फ़्यूज़).
तोड़ने की क्षमता: यह सर्किट की अधिकतम शॉर्ट-सर्किट धारा से अधिक होना चाहिए (जैसे 100A शॉर्ट सर्किट, ≥100A तोड़ने की क्षमता).
परिवेश का तापमान: उच्च तापमान वाले वातावरण के लिए व्युत्पन्न की आवश्यकता होती है.

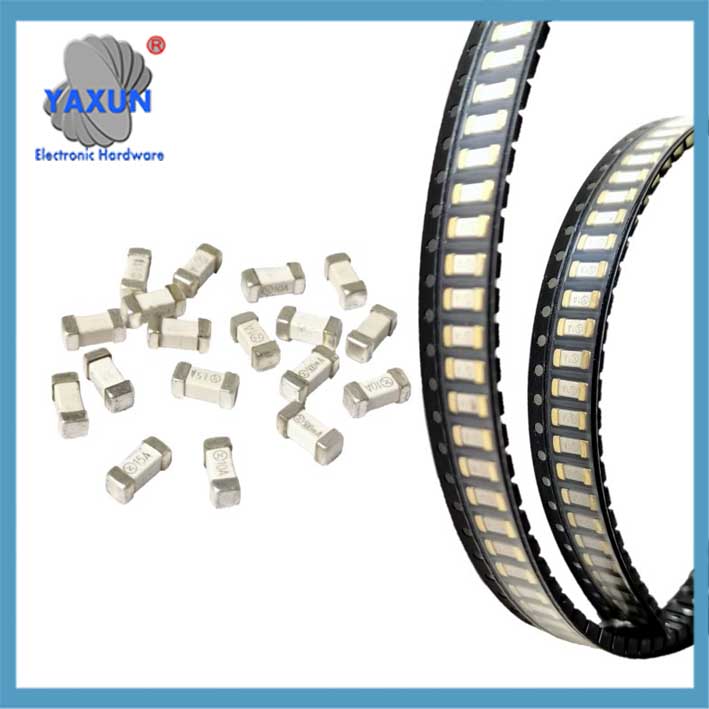

तेज धीमा, उपवास तोड़ो 6125 चिप फ्यूज 20A, 30ए, 40ए, नई ऊर्जा बैटरी पैक सर्किट सुरक्षा के लिए

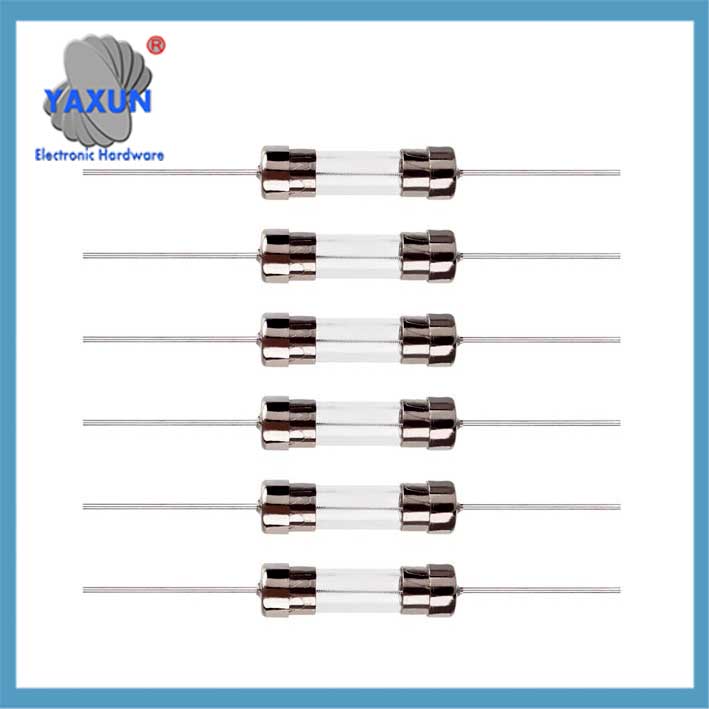

माइक्रो रेसिस्टर टाइप पिको मिनिएचर कार्ट्रिज फ्यूज 250v एक्सियल लेड ग्रीन फास्ट एक्टिंग फास्ट ब्लो के साथ

6×30 6.35×32 उच्च वोल्टेज सिरेमिक फ्यूज ट्यूब 200mA-50A 500V/600V/750/1000V

चतुर्थ. तकनीकी प्रगति
‌स्वचालित पता लगाना: जैसे सामग्री स्थानांतरण घटक + मशीन विज़न डिटेक्शन डिवाइस, फ़्यूज़ उत्पादन और छंटाई की दक्षता में सुधार करना.
‌संरचनात्मक अनुकूलन: हाई-वोल्टेज फ़्यूज़ इंस्टॉलेशन प्रक्रिया को सरल बनाने के लिए क्लैंपिंग स्प्रिंग डिज़ाइन को अपनाते हैं.

टिप्पणी: फ्यूज उड़ने के बाद, इसे उसी विनिर्देश के एक नए उत्पाद से बदलने की आवश्यकता है. ग्लास ट्यूब मॉडल के लिए, यह निर्धारित करने के लिए कि यह अमान्य है या नहीं, फ़्यूज़ की स्थिति को दृष्टिगत रूप से देखा जा सकता है.
