Nopean ja hitaan sulakkeiden ero ja levitys

Ydinero nopeasti toimivien ja hitaasti toimivien sulakkeiden välillä. Niiden tärkeimmät erot ovat sulamisnopeudessa ja kyvyssä kestää pulssivirtoja. Nopeasti toimivat sulakkeet reagoivat nopeasti ja soveltuvat herkkien piirien suojaamiseen; hitaasti toimivat sulakkeet kestävät hetkellisiä ylijännitevirtoja ja välttävät väärän laukaisun.

Sovellusskenaarioista, mainitaan, että nopeasti toimivat sulakkeet soveltuvat resistiivisille kuormille ja IC-suojaukseen, kun taas hitaasti toimivat sulakkeet soveltuvat kapasitiivisille/induktiivisille kuormille. Nämä tiedot ovat erittäin tärkeitä, koska väärä sovellusskenaario aiheuttaa laitteen epäonnistumisen tai suojauksen epäonnistumisen. Erityisesti korostetaan, että hitaasti toimivia sulakkeita on käytettävä tilanteissa, joissa on ylijännitevirtaa, kuten kytkentävirtalähteitä.

Teknisillä periaatteilla, the “viiveen ominaisuudet” Hitaasti toimivat sulakkeet ovat peräisin erikoisrakenteista ja materiaalimalleista, joiden avulla ne voivat imeä energiaa ja vastustaa pulsseja. Tämä periaateselostus on erittäin arvokas ja voi auttaa käyttäjiä ymmärtämään, miksi nopeasti toimivat sulakkeet eivät voi yksinkertaisesti korvata hitaasti toimivia sulakkeita.

Käytännön ehdotuksia parametrien valintaan: Nimellisvirta on 1.5-2 kertaa käyttövirta. kuitenkin, on tärkeää huomata väärinkäsitys, että mitä nopeampi toiminta, sitä parempi. The “hitaus” Hitaasti toimivat sulakkeet ovat itse asiassa heijastus niiden älykkäästä arvostelukyvystä.

Olisi selkeämpää harkita sen järjestämistä taulukkoon vertailun näyttämiseksi. Taulukon tulee sisältää neljä ulottuvuutta: sulkuominaisuudet, soveltuvat kuormat, tyypillisiä sovelluksia, ja korvausperiaatteet, jotta käyttäjät voivat nähdä sen yhdellä silmäyksellä. Esimerkiksi, the “ylijännitekestävyys” hitaasti palava sulake vastaa kapasitiivista/induktiivista kuormaa, ja tyypillisiä sovelluksia ovat kytkentävirtalähteet ja moottorin käynnistys.

Suurin ero nopeavaikutteisten välillä (nopea isku) ja hitaasti vaikuttavat (hidas isku) sulakkeet ovat sulakkeiden ominaisuuksissa, sovellusskenaariot ja ylijännitekestävyys. Tarkka vertailu on seuraava:

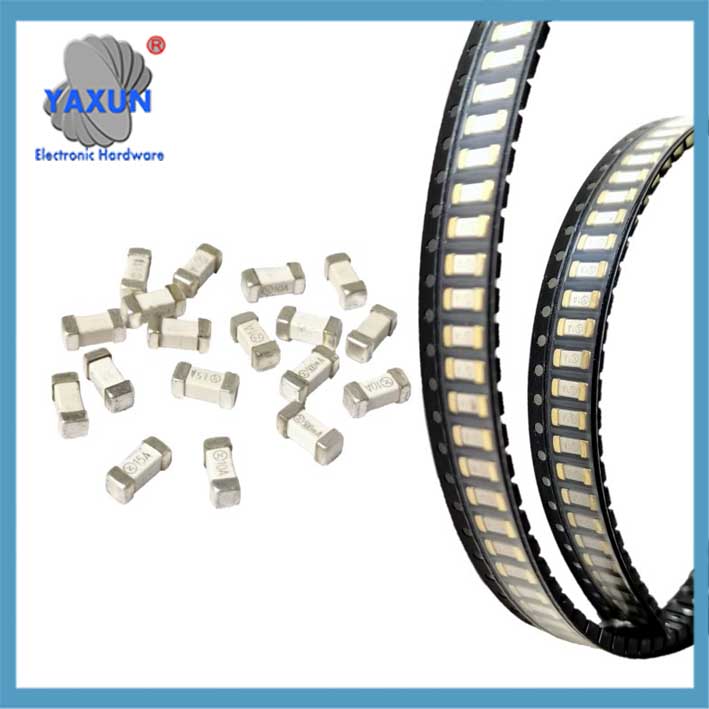

Nopea-hidas, pikatauko 6125 sirusulake 20A, 30A, 40A, uuden energian akun piirien suojaamiseen

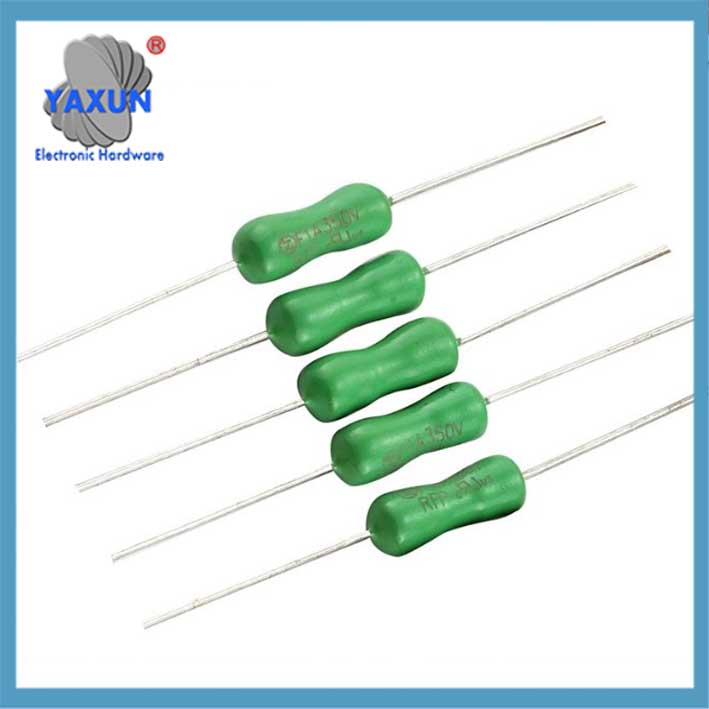

Mikrovastus Tyyppi Pico Miniatyyrikasettisulake 250v Aksiaalilyijyllä Vihreä Nopeatoiminen nopea puhallus

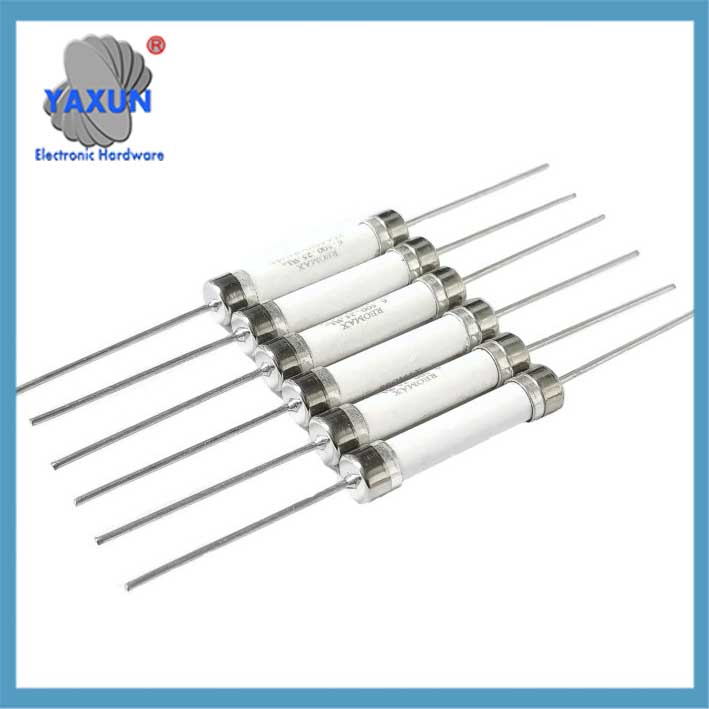

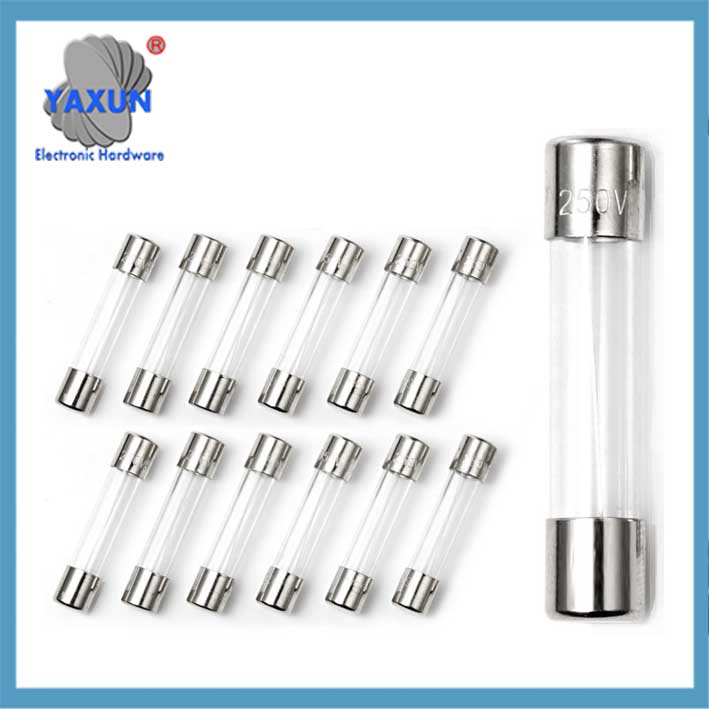

6×30, 6.3×32 nopeasti toimiva sulake Putki 200mA-50A 500V, 600V, 750, 1000V

minä. Keskeinen ero

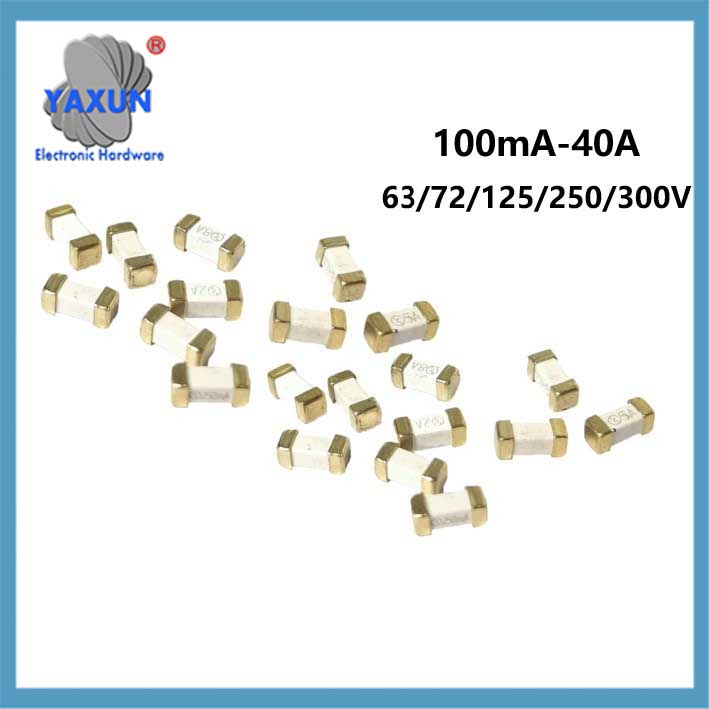

Nopeasti toimiva, hitaasti toimivat sirusulakkeet 63V 72V 125V 250V 300V uusille energiaakuille

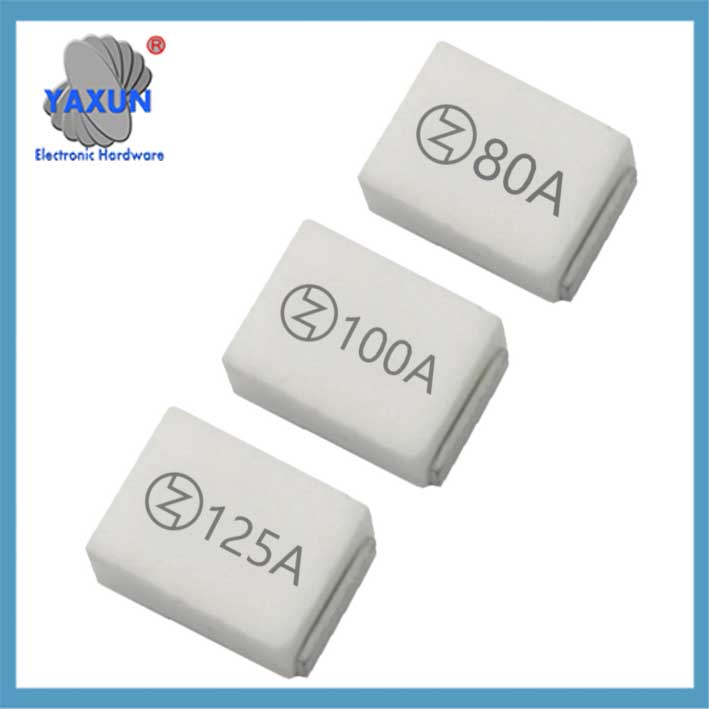

8810 suurvirta sirusulake 20A-125A neliömäinen keraaminen sulake hitaasti palava 32V ~ 125V

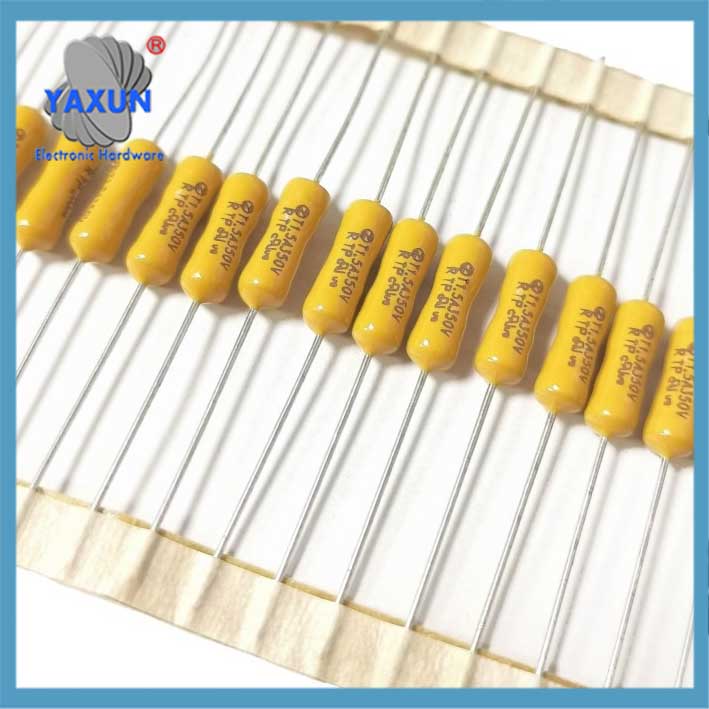

2.4-7mm aksiaalinen lyijy vihreä/keltainen sulake 125-250V 630mA 1A~15A nopeasti palava PICO-vastussulake

II. Sovellusskenaario
‌Nopeasti toimiva sulake soveltuva skenaario‌
Resistiivinen piiri vakaalla käyttövirralla (vedenkeitin, lämmitin);
Piiri, jonka on nopeasti suojattava arvokkaat laitteet (IC, MOS putki);
Herkkä elektroninen laite ilman ylijännitevirtaa.

Hitaasti palavien sulakkeiden käyttöskenaariot
Kapasitiiviset piirit käynnistyspiikkeillä (kytkentävirtalähteen elektrolyyttikondensaattorien lataus);
Induktiiviset kuormat suurilla käynnistysvirroilla (moottorit, kompressorit);
Tehon tulo-/lähtöliittimet ja muut linkit, jotka ovat herkkiä pulssihäiriöille.

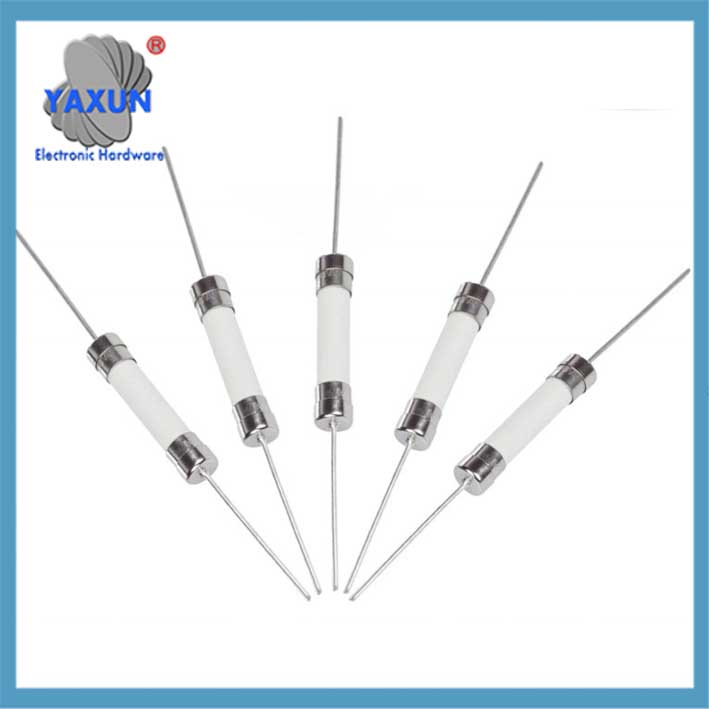

6×30 keraaminen sulake 500V/250V/125V 200mA-50A hidas puhallus nopea puhallus

6×30, 6.35×32 korkeajännite keraaminen sulakeputki 200mA-50A 500V, 600V, 750V, 1000V

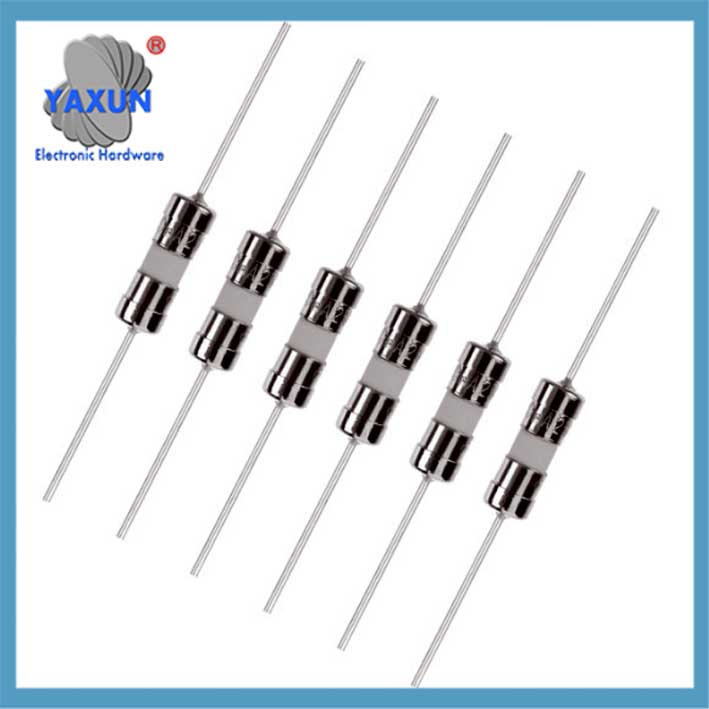

Keraaminen sulake 3×10, 3.6×10, 4x11mm keraaminen sulakeputki 200mA-15A yksirunkoinen & lyijylangalla

III. Valintanäkökohdat
Nimellisvirta: Yleensä 1.5-2 kertaa laitteen suurin käyttövirta ollakseen yhteensopiva ylijännitteiden kanssa.
Korvausperiaate:
Pikakatkaisu voidaan korvata hitaalla katkaisulla häiriöneston parantamiseksi (herkkiä piirejä lukuun ottamatta);
Älä koskaan korvaa hidasta taukoa nopealla tauolla, muuten se aiheuttaa käynnistyssulakkeen (esimerkiksi kun moottori käynnistyy).
Erotuksen merkitseminen:
Pikakatkaisu on yleensä merkitty kirjaimella ‌F‌ (Nopeasti toimiva), ja hidas tauko on merkitty ‌T‌ (Aika-viive).

IV. Tekninen periaate
Hitaan tauon viivemekanismi: Imeytä energiaa erityisten rakenteiden kautta (kuten metalliseossulat), kestää tilapäisesti pulssivirtoja (kuten kondensaattorin latausvirrat), ja sulake vain jatkuvassa ylikuormituksessa.
Pikakatkaisumekanismi: Sulake on rakenteeltaan hieno ja herkkä virran muutoksille, katkeaa välittömästi ylivirran ilmetessä.

⚠️ ‌Väärinkäsitysten korjaus‌: Hidas tauko ei tarkoita “hidas vastaus”, mutta se voi erottaa vikavirran ja pulssivirran väärän suojauksen välttämiseksi.
