Erot nopeasti vaikuttavien ja hitaasti vaikuttavien sulakkeiden välillä

Nopeavaikutteisten ja hitaasti vaikuttavien sulakkeiden väliset ydinerot ovat niiden reaktionopeuden ja sovellusskenaarioiden välillä: Nopeasti vaikuttavat sulakkeet puhaltavat heti arkaluontoisten komponenttien suojaamiseksi, Vaikka hitaasti toimivia sulakkeet viivästyttävät puhaltamista kestämään ylijäämävirtoja.

Tärkeimpien erojen analyysi

Puhallusominaisuudet ja vastenopeus.

Nopeasti toimivat sulakkeet:

Niillä on erittäin nopeat vasteajat, puhaltaa millisekunnissa (yleensä 0,1-5 ms) kun ylivirtaa esiintyy. Ne soveltuvat tarkkuuselektronisten komponenttien, kuten IC-sirujen ja puolijohdelaitteiden, suojaamiseen. (UL standardi).

Ne noudattavat Joule-lämmitysvaikutusta (Q = I²Rt), on yksinkertainen sulakerakenne, ja käytä kapea-alaista metallilankaa nopeaan lämmönjohtamiseen.

Ne ovat herkkiä hetkellisille virroille eivätkä kestä ylijännitevirtoja virran päälle/pois tai moottorin käynnistyksen aikana.

Erot nopeasti vaikuttavien ja hitaasti vaikuttavien sulakkeiden välillä

Nopeasti palavien ja hitaasti palavien sulakkeiden valinta ja käyttö

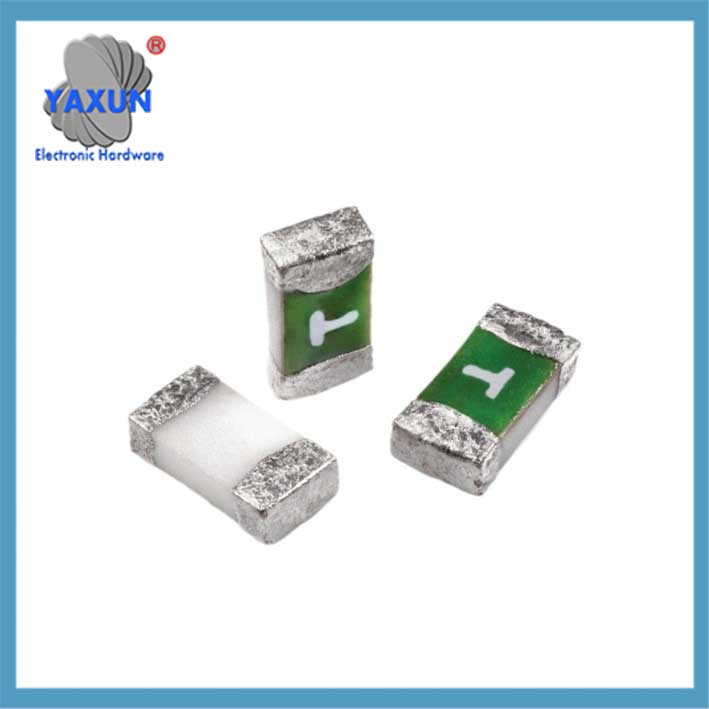

Nopeasti ja hitaasti toimivien sirusulakkeiden sovellukset

Hitaasti toimivat sulakkeet:

Ne kestävät lyhytaikaisia ​​ylivirtoja (esim., 7 kertaa nimellisvirta 0.5-3 sekuntia moottorin käynnistyksen aikana). ‌
Siinä on viivetoiminto, ottaen 5 kohtaan 10 sekuntia sulaa 2 kertaa nimellisvirta, ja kestää lyhytaikaisia ​​suuria virtapiikkejä (kuten moottorin käynnistysvirrat asti 7 kertaa nimellisvirta).
Sillä on korkea sulamislämpöarvo, viivästetty sulakkeen avautuminen kvartsihiekassa tai spiraalimaisesti absorboimalla lämpöä.

Nopeat puhallussovellukset:
Resistiiviset kuormapiirit (sähkölämmityslaitteet, LED valaistus);
Herkkien puolijohdelaitteiden suojaus (kuten MOSFETit ja litiumparistot oikosulkusuojaukseen);
Resistiiviset kuormat (vedenkeittimet, riisinkeittimet);
Suojaa herkkiä piirejä, kuten litiumakkupakkauksia ja piirilevyjä;
Sovellukset, jotka edellyttävät oikosulkuvirtojen nopeaa katkaisua.

Hitaasti puhallettavat sovellukset:
Induktiiviset/kapasitiiviset kuormat (moottorit, kytkentävirtalähteitä);
Ylijännitesuojaa vaativat sovellukset (kuten magnetoiva ylijännitesuoja yli 100 kVA muuntajille);
Induktiiviset/kapasitiiviset piirit, kuten moottorit, virtalähteet, ja invertterit;
Laitteet, joihin kohdistuu käynnistysvirta (kuten kytkentävirtalähteet ja muuntajat);
Ympäristöympäristöt, jotka edellyttävät pulssivirran sietokykyä.

Suojaustoimintojen erot Nopeasti palavat sulakkeet: Tarjoa vain oikosulkusuojaus, äläkä voi erottaa ylikuormitusta ja transienttipulsseja. ‌
Hitaasti palavat sulakkeet: Tarjoa sekä ylikuormitus- että oikosulkusuojaus, käyttämällä I²t-arvoa (virran ja ajan neliön integraali) energian määrittämiseen. ‌

Avainparametrit ja avainpisteiden valinta
I-T-käyrän erot
Nopeasti palavilla sulakkeilla on jyrkempi käyrä, jonka sulamisaika on ≤0,1 s 2x nimellisvirralla; hitaasti palavilla sulakkeilla on litteämpi käyrä, jonka kestoaika on ≥10 s 2x nimellisvirralla.
Vaihtoriski
Hitaasti palavan sulakkeen vaihtaminen nopeasti palavaan sulakkeeseen saattaa aiheuttaa sen, että laite ei käynnisty; nopeasti palavan sulakkeen vaihtaminen hitaasti palavaan sulakkeeseen voi lisätä herkkien komponenttien vaurioitumisriskiä.
Kustannukset ja rakenne
Hitaasti palavat sulakkeet ovat kalliimpia erikoisseostensa tai monimutkaisten rakenteidensa vuoksi.

Valintanäkökohdat
‌Parametrin laskennan prioriteetti‌:
Varmista, että piirin maksimipiikin I²t-arvo on pienempi kuin sulakkeen kestoarvo (esimerkiksi, virtalähteen on läpäistävä 15A/150ms ylijännitetesti). ‌
Katkaisukapasiteetin tulee olla suurempi kuin järjestelmän suurin oikosulkuvirta (esim., 35kA oikosulkulle, valitse 50kA keskeytyskapasiteetti). ‌

Yleisiä väärinkäsityksiä:
Korkeat lämpötilat voivat aiheuttaa hitaasti palavan sulakkeen nimellisvirran putoamisen 30%. ‌
Nopeasti palavan sulakkeen väärinkäyttö UPS:ssä voi aiheuttaa virheellisen laukaisun (yksi tapaus johti tappioihin 1.8 miljoonaa yuania). ‌
Kokeet osoittavat, että kun litiumakku oikosulkee, hitaasti palavan sulakkeen aiheuttaman lämpökaran todennäköisyys on kahdeksan kertaa suurempi kuin nopeasti palavan sulakkeen.
Invertteritestauksessa, hitaasti palavan sulakkeen väärinkäyttö voi lisätä moduulin vaurioitumisastetta 1% kohtaan 37%.
