PTC-termistorit nestelämmitykseen

PTC-termistorit nesteen lämmitykseen sopivat erityisen hyvin korkealuokkaisiin tuotteisiin, jotka vaativat suurta turvallisuutta ja pitkäikäisyyttä. PTC:t tarjoavat erinomaisen suorituskyvyn nestemäisinä eristyskomponentteina. Verrattuna perinteisiin sähkölämmittimiin, PTC-termistorit nestelämmitykseen eliminoivat lämpötilansäätöjärjestelmän tarpeen ja ovat myös kustannustehokkaita.
Nesteen lämmitykseen tarkoitetun PTC-termistorin lämmitysteho vaihtelee käyttöolosuhteiden mukaan. PTC:n lämmönpoistotehon maksimoimiseksi, lämmitetyllä nesteellä tulee olla hyvä kierto tai konvektio. Tehon tiheys (lämmitysteho/vesi kosketusalue) uppolämmittimen teho on noin 6 W/cm² (veden lämpötilassa 25°C). Tehon tiheys (lämmitysteho/vesi kosketusalue) nestelämmittimen teho on noin 4-10 W/cm² (veden lämpötilassa 25°C). Korkeampi veden lämpötila vähentää lämmitystehoa.
Mitä korkeampi PTC-nestetermostaattilämmittimen kuivapalolämpötila, sitä suurempi lämmitysteho se tuottaa. Suhteellisen edullisen ratkaisun saavuttamiseksi, PTC-nestetermostaattilämmittimet on yleensä suunniteltu 220-280 °C:n kuivapolttolämpötilaan. Jos kuivapolttolämpötilaa on alennettava, nestemäisten PTC-termostaattilämmittimien määrää tai määrää on lisättävä vastaavasti vastaavan tehon saavuttamiseksi.

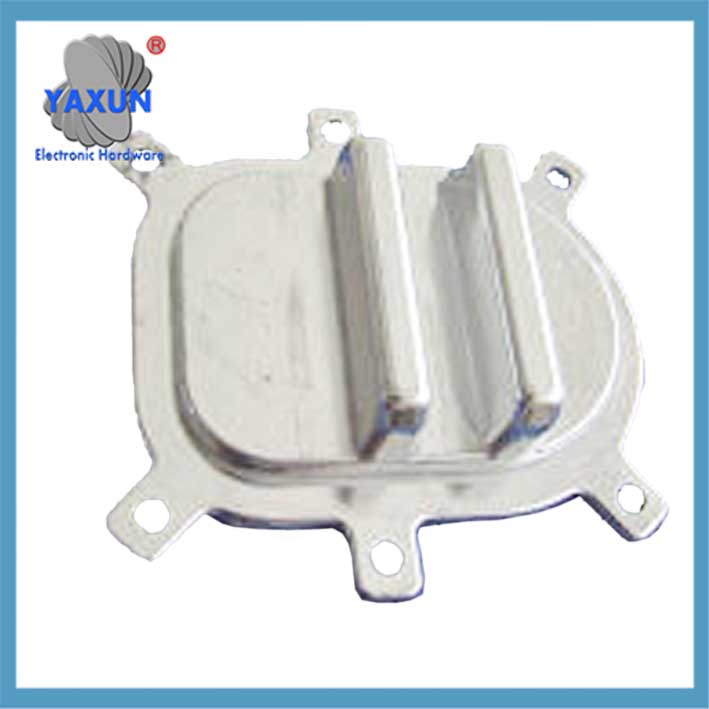

Upotettava nestelämmitin PTC Ulkonäkö ja rakenne

PTC-välittömän nestemäisen sähkölämmittimen edut

PTC-sovellussuunnittelu nestemäisille nestelämmittimille

Upotettava nestelämmitin PTC-sovellussuunnittelu

Tämä upotettava nestelämmitin työnnetään nestesäiliöön nesteen lämmittämiseksi vakiolämpötilaan. PTC-elementin käyttö lämmönlähteenä, se tarjoaa nopean lämmityksen, tasaisen lämpötilan lämmitys, itsesäätyvä voima, korkea lämmönmuunnosteho, vahvat hilseilyä estävät ominaisuudet, ja vaurioiden kestävyys myös kuivissa palo-olosuhteissa. Sitä käytetään laajalti erilaisissa kodinkoneteollisuuden sähkölämmityslaitteissa.

Upotettavan PTC-nestelämmittimen tekniset tiedot

Käyttöjännite: 12-240V
Eristyksen kestojännite: >3750V, erityisellä eristyskäsittelyllä, turvallinen ja luotettava
Pintalämpötila: 100-250°C
Nimellisteho: 50-500W
Tehon tiheys: (Lämmitys Tehon/veden kosketusalue) Noin 6W/cm² (25 ° C: ssa)

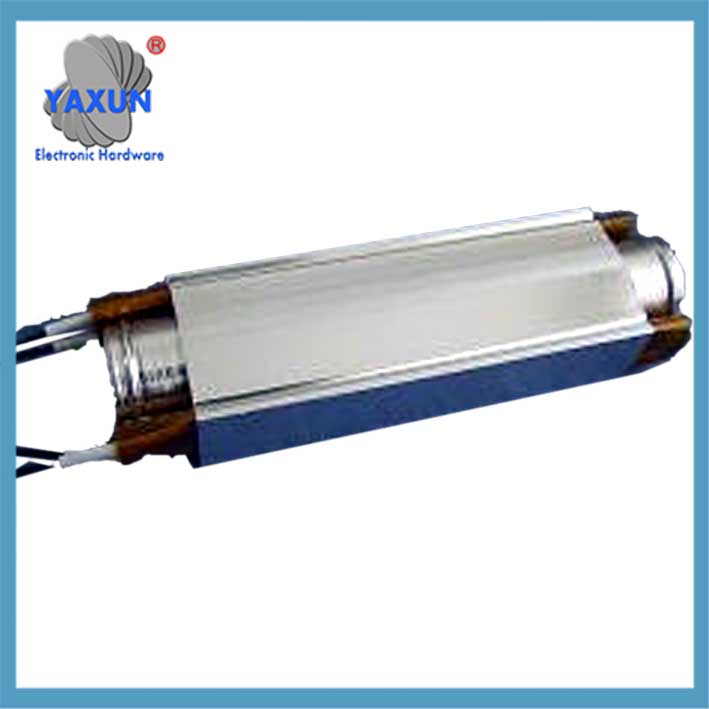

Yksipuolinen PTC-lämmitys (Sisäreiän halkaisija 13 mm)
Kaksipuolinen PTC-lämmitys (Sisäreiän halkaisija 20 mm)

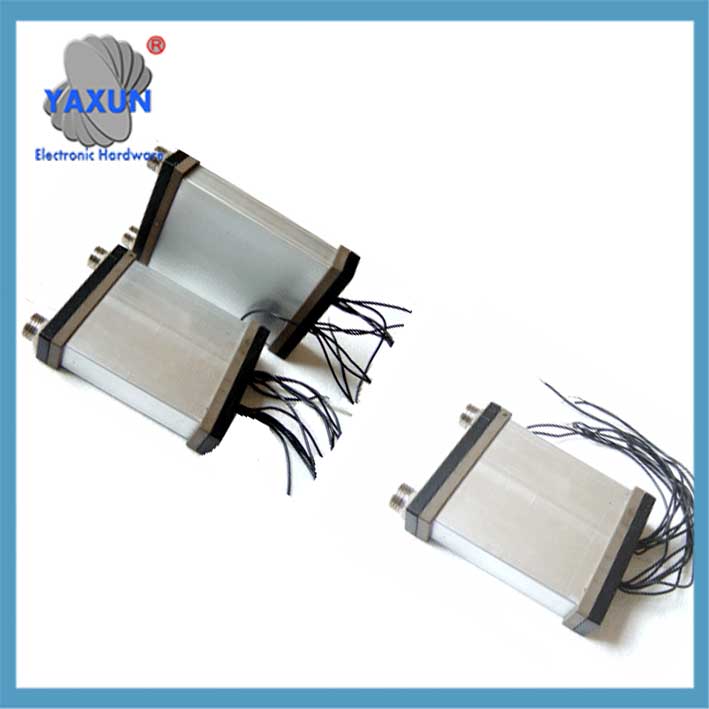

Välitön PTC-nestelämmityslämmittimen ulkoinen rakenne
Välittömän PTC-nestelämmityslämmittimien edut

1. Korkea turvallisuuskerroin veden ja sähkön erotuksen ansiosta: Kun lämmityselementti on kuormittamaton tai lämpötilan säätö epäonnistuu, PTC-vastus kasvaa nopeasti, kunnes teho putoaa alle 100 wattiin, eliminoi kuivakuumenemisen riskin.
2. Nopea lämmitys: Heti lämpenee, kuumaa vettä saatavilla sisällä 10 sekunti. Tämä eliminoi lämpöhukkaa ja säästää energiaa. 3. Kompakti koko ja kevyt paino tekevät siitä sopivan erittäin ohuiden sähkölämmittimien kehittämiseen, trendin tahdissa.
4. Ei avotulta, ei skaalausta, ja pitkä elämä.
5. Vahva jännitteen mukautumiskyky: PTC mukautuu täysin jännitteen vaihteluihin 25% nimellisjännitteestä, tehoon vaikuttamatta.

Pienen hetkellisen keittiön lämmittimen lämmityssäiliön pääparametrit

Malli	Nimellisteho	Mitat	Veden virtaus	Veden lämpötila	Veden ulostulolämpötila
MZ9Y-L200W100T34V220W4000	4000 W	20010034 mm	2~3 l/min	34 ℃	36~40 ℃
MZ9Y-L170W100T34V220W3500	3500 W	17010034 mm	2~3 l/min	32 ℃	36~38 ℃
MZ9Y-L150W100T34V220W3000	3000 W	15010034 mm	2~3 l/min	30 ℃	35~36 ℃

Välittömän sähköisen vedenlämmittimen lämmityssäiliön pääparametrit

Malli	Nimellisteho	Mitat	Veden virtaus	Veden lämpötila	Veden ulostulolämpötila
MZ9Y-L300W110T34V220W8500	8500 W	30011034 mm	3.5~5,5 l/min	38 ℃	43~47 ℃
MZ9Y-L280W110T34V220W7500	7500 W	28011034 mm	3.5~5,5 l/min	36 ℃	43~45 ℃
MZ9Y-L260W110T34V220W6500	6500 W	26011034 mm	3.5~5,5 l/min	34 ℃	42~44 ℃
