PTC-termistorit jatkuvan lämpötilan lämmitykseen

Tuotteen yleiskatsaus
PTC-termistorien vakiolämpötilalämmitysominaisuudet vakiolämpötilalämmitykseen määräytyvät materiaalin ominaisuuksien mukaan. Periaate on, että kun PTC-termistoriin syötetään tehoa, itsekuumeneminen nostaa komponentin lämpötilaa, jolloin resistanssiarvo tulee siirtymäalueelle ja virta putoaa nopeasti. Näin ollen, PTC-termistorin pintalämpötila pysyy vakiona. Tämä lämpötila riippuu yksinomaan PTC-termistorin Curie-lämpötilasta ja käytetystä jännitteestä, ja se on pitkälti riippumaton ympäristön lämpötilasta.

PTC-vakiolämpötilalämmittimet ovat lämmityslaitteita, jotka on suunniteltu hyödyntämään PTC-termistorien vakiolämpötilalämmitysominaisuuksia. Matalalla- ja keskitehoiset lämmityssovellukset, PTC-lämmittimet tarjoavat etuja perinteisiin lämmityselementteihin verrattuna, kuten vakiolämpötilalämmitys, ei avotulta, korkea lämmönmuunnosteho, virransyöttöjännitteen vaikutus on minimaalinen, ja pitkä käyttöikä. Niiden käyttöä sähkölämmityslaitteissa suosii yhä enemmän R&D-insinöörit.

PTC-termistoreja vakiolämpötilalämmitykseen voidaan valmistaa eri muotoisina ja erilaisina. Yleisiä muotoja ovat levyt, suorakulmiot, nauhat, renkaat, ja hunajakennohuokoset. Yhdistämällä yllä mainitut PTC-lämmityselementit metallikomponentteihin voidaan luoda erilaisia suuritehoisia PTC-lämmittimiä.

Sovelluksen suunnittelu
Hyödynnetään PTC-termistorien vakiolämpötilalämmitysperiaatetta, nämä laitteet voidaan suunnitella sovelluksiin, kuten hiusten suoristus, hiusklipsit, hiusklipsit, Perms, Perms, keraamiset permit, hiuspihdit, kihartimet, sähkökammat, negatiivisen ionin kihartimet, hierontalaitteet, hyttyskarkotteita, hyttyskarkotteita, hyttyskelan annostelijat, hajusteiden annostelijat, hajuvesiautomaatit, kuumasulateliimapistooleja, lämmitetyt jalkakylvyt, laminointikoneet, termoskupit, vedenkeittimet, kahvikoneet, kahvinlämmittimet, kahvinlämmittimet, vesiautomaatit, kuuman ja kylmän veden annostelijat, maidon lämmittimet, vedenlämmittimet, suihkulämmittimet, sähköiset hyttyskarkotteet, käsien lämmittimet, kuivaimet, sähköiset keittolevyt, sähkösilitysraudat, sähköiset juotosraudat, sähköiset lämpöliimat, kihartimet, suihkut, puhaltimen lämmittimet, kuivaushuoneet, sähkölämmittimet, sähkölämmittimet, ilmastointijärjestelmät, ilmastointi lämmitysjärjestelmät, tilanlämmittimet, ilmalämmitysjärjestelmät, kuumavesikeittimet, Kengänkuivaimet, kenkien kuivauslaitteet, jalkojen lämmittimet, sähköiset lämmityslevyt, spektrianalysaattorit, spektriterapiaa, fysioterapialaitteita, infrapunalämmitys, kuivausrummut, moottoripyörän kaasuttimet, sähköiset ilmankostuttimet, kosteudenkestävä lämmitys sähköinstrumenteille, pieni kristallilaite vakiolämpötilassa kylvyt, vakiolämpötilan inkubaattorit, elektroniset termospullot, eristettyjä laatikoita, eristetyt kupit, eristetyt alustat, eristetyt kaapit, eristetyt pöydät, sähköiset lämmityslevyt, lämpöhoitolaitteet, kuumat kahvinkeittimet, höyry kauneushoidot, vahan sulattimet, höyrygeneraattorit, ilmankostuttimet, ilmankostuttimet, suklaapuristimet, kuumia pakkauksia, sähköiset juotosraudat, akupunktio, virtsan katetrit, jalkojen lämmittimet, käsienkuivaajat, hattara koneet, hierontalaitteet, nestekaasupullon lämmitys, pienet lämminilmalämmittimet, hiustenkuivaajat, huoneen lämmittimet, kuivaimet, kuivat kaapit, kuivausrummut, teolliset kuivauslaitteet, Sähköinen pölynkeräyssuppilon lämmitin, junan veturin sähkölämmitin, muotin lämmitys, ohjauskaapin lämmitys kosteutta kestävä, monitori kosteudenkestävä, sähköuuni, sähköinen leivänpaahdin, infuusiolaatikko, lääketieteelliset laitteet, kodinkoneet, päivittäiset laitteet, pienet kodinkoneet…jne.

PTC-lämmitin Kiinalainen valmistaja

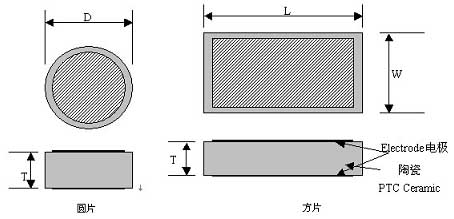

PTC-lämmityslevyn rakenne ja koko

Mallin parametrit

Renkaan lämpötilan kestävyys 25℃/Ω	Pintalämpötila /℃	Suurin jännite /V	Halkaisija D/mm	Pituus L/mm	Leveys W/mm	Paksuus T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3.5K	280	270		24	15	2.5

Käyttöhuomautuksia
1) PTC-lämmittimessä on automaattinen vakiolämpötilan säätö, eliminoi lämpötilansäätöjärjestelmän tarpeen. Se on kaikkien PTC-lämmittimien ydinkomponentti.
2) Saatavilla on neljä elektrodityyppiä: sähkötön nikkeli + hopea, sulapuhallettua alumiinia, painettu alumiini + hopea, ja painettu alumiini.
3) Käyttöjännitealue on erittäin laaja. Jopa 2x käyttöjännitteen nousulla, pinnan lämpötila muuttuu minimaalisesti.
4) Kun useita PTC-lämmittimiä käytetään yhdessä, ne tulee kytkeä rinnakkain, ei sarjassa.
5) Tässä tuotteessa ei ole johtoja tai eristystä. Jos tämä ei ole mahdollista, valitse malli, jossa on ulkoinen eristekalvo tai metallikotelo.

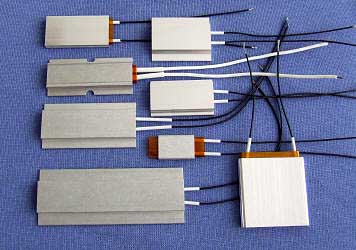

Metallikuorinen PTC-lämmitin

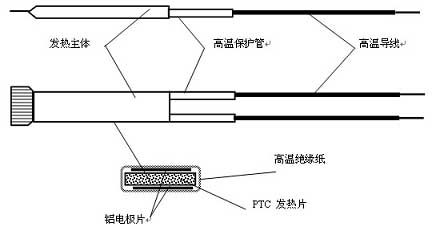

Metallikuorisen PTC-lämmittimen mitat ja rakenne

Ulkoisesti eristettyjen kalvo-PTC-lämmittimien mitat ja rakenne

Mallin parametrit

Pituus/mm	Leveys/mm	Paksuus/mm	Pintalämpötila/℃	Eristyksen kestojännite/V	Käyttöjännite/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Lämpötilat voidaan suunnitella välillä 60°C - 280°C, ja käyttöjännitteet voidaan suunnitella välille 12V ja 240V, riippuen asiakkaan tarpeista.

Käyttöä koskevat varotoimet
1) Virran kytkemisen jälkeen, lämmitysteho laskee vähitellen ja tasaantuu sitten. Vakaa teho riippuu käyttöolosuhteista. Saman PTC-lämmittimen teho voi vaihdella useita kertoja käyttöolosuhteista riippuen. Mitä nopeampi lämmön poistuminen, mitä suurempi on vakaa teho; mitä korkeampi on PTC-pinnan lämpötila, mitä suurempi teho.
2) PTC-lämmittimen pintalämpötilaa ohjaa itse PTC ja sitä voidaan ohjata irrottamalla piiri, mutta ei jännitettä säätämällä.
3) Vaikka PTC:t ovat luonnostaan erittäin luotettavia ja niillä on pitkä käyttöikä, virheellinen asennus voi johtaa epävakaaseen tehoon ja lämpötilaan.
4) Käytettäessä useita PTC:itä, ne tulee kytkeä rinnakkain, ei sarjassa.

Ulkoisesti eristetty kalvo PTC-lämmittimet

Ulkoisesti eristettyjen kalvo-PTC-lämmittimien mitat ja rakenne

Mallin parametrit

Pituus (mm)	Leveys (mm)	Paksuus (mm)	Pintalämpötila (°C)	Eristyksen kestojännite (V)	Käyttöjännite (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 edellä	15	3.0~3.5	85~280	3750	100~240
