Kiibikaitsmete funktsioonid ja rakendused

Lähtestatavad kiibikaitsmed (Pptc) on liigvoolukaitse komponendid, mis põhinevad polümeeride positiivsetel temperatuuriteguritel. Neil on automaatse lähtestamise funktsioon ja neid kasutatakse laialdaselt elektroonikaseadmete vooluahela kaitsmisel. Järgmised on selle põhipunktid:
1. Struktuur ja tööpõhimõte
‌ Materiaalne kompositsioon‌
See koosneb spetsiaalselt töödeldud polümeervaikudest (nagu PE polümeerid) ja juhtivad osakesed (Süsiniku mustad või metalliosakesed). Normaaloludes, Juhtivad osakesed moodustavad madala vastupidavustee (0.1-Mitu oomi). Kaitsemehhanism
Kui ilmneb ülevoolu, Voolu termiline toime põhjustab vaiku sulamist ja laienemist, juhtiv võrk puruneda, ja takistus tõuseb äkitselt suure takistusega olekusse (kuni megaoomini), voolu piiramine mikroampritega. Pärast rikke kõrvaldamist, Juhtivad osakesed jahtuvad ja kahanevad, uuesti ühendama, ja taastada madala takistuse olek ilma käsitsi asendamata. ‌

PPTC lähtestatav kaitsme AEM komponentide Hiina tarnija

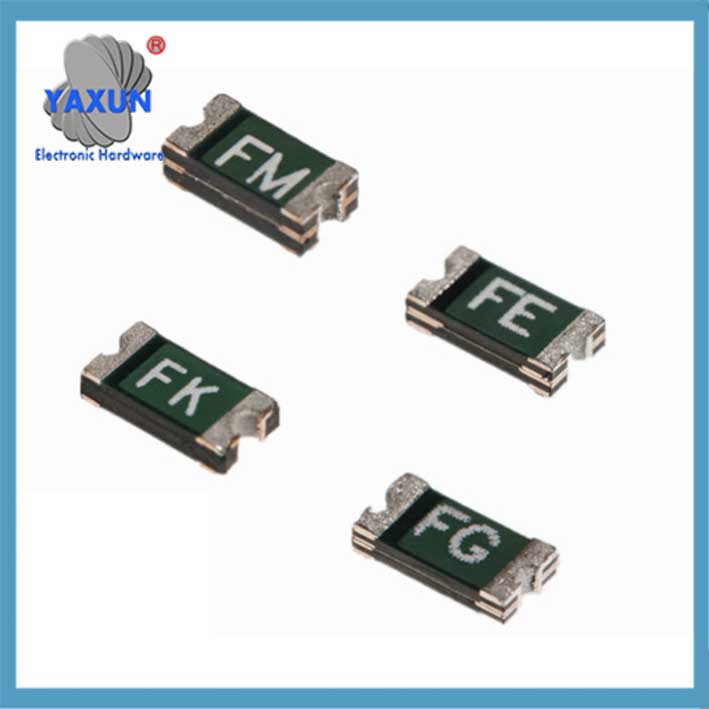

CHIP SMD ümberasustatava kaitsme funktsioon ja rakendamine

Chip SMD lähtestatav kaitsme Hiina tarnija

Ülevoolukaitse:
Lähtestatavad kaitsmed piiravad liigset voolu vooluahelas, tundlike komponentide kahjustamise vältimine lühise või ülekoormuse ajal.

Kaitse ülekuumenemise eest:
Samuti tunnevad nad ülemääraseid temperatuure ja reageerivad sellele, komistamine suure takistusega olekusse, et vältida ülekuumenemist ja võimalikke kahjustusi.

Iseseisv:
Erinevalt traditsioonilistest kaitsmetest, lähtestatavad kaitsmed naasevad automaatselt madala takistusega olekusse, kui tõrkeseisund on kõrvaldatud ja temperatuur või vool langeb alla käivituspunkti.

2. Peamised parameetrid ja omadused

3. Tüüpilised rakendusstsenaariumid
Tarbeelektroonika:
Kasutatakse laialdaselt nutitelefonides, sülearvutid, telerid, ja muud elektroonilised seadmed, mis kaitsevad ülevoolude ja ülekuumenemise eest.
Toiteallikad:
Pakkuge erinevate seadmete ja süsteemide toiteallikate usaldusväärset kaitset, vältides lühistest või liigsest voolutarbimisest tulenevaid kahjustusi.
Autoelektroonika:
Kasutatakse autodes armatuurlaua elektroonika kaitsmiseks, juhtimismoodulid, ja meelelahutussüsteemid ülevooludest.
Telekommunikatsioon:
Kaitseb ruutereid, lülitid, ja muud sideseadmed liigvooludest põhjustatud kahjustuste eest, katkematu ühenduse tagamine.
Tööstuslikud juhtimissüsteemid:
Kaitske elektroonilisi juhtpaneele, PLC-d (Programmeeritavad loogikakontrollerid), ja muud kriitilised komponendid tööstuslikes seadetes.
Lennundus- ja tuumarakendused:
Pakkuge usaldusväärset kaitset keskkondades, kus kaitsme vahetamine on keeruline või ebapraktiline.
Meditsiiniseadmed:
Võib leida mõnes meditsiiniseadmes, kriitilise tähtsusega meditsiiniseadmete ohutuse ja töökindluse tagamine.
Helisüsteemid:
Kaitseb kõlareid, eriti tweeterid, ülesõidust tingitud kahju eest.

P075 Kaitsmed 0,75A 13,2V kiire toimega kiip SMD 1812 Kasseti kaitsmed Lähtestatav kaitse

Isetaastuv kaitse SMD 1206 nSMD025 250MA 16V

1.18 V kiiretoimeline SMD kiip 1812 Kasseti kaitsmed Lähtestatav kaitse

4. Valikukaalutlused
Praegune sobivus: Hooldusvool peaks olema 1.25 korda suurem kui ahela maksimaalne töövool;
Paketi valik: Valige 0402/0603 ja muud suurused vastavalt PCB ruumile, ja 1812/2920 suure voolu stsenaariumide jaoks on vajalik pakendamine;
Kohanemisvõime keskkonnaga: Kõrge temperatuuriga keskkondades tuleb praegust kasutust vähendada, et vältida valekäivitust.

5. Tehnoloogia arengu suundumused
Materjali optimeerimine: Uued nanokomposiitmaterjalid parandavad reageerimiskiirust ja rõhukindlust‌.
Struktuuriline uuendus: Näiteks, YAXUN elektroonika’ reguleeritavad plaastri komponendid sobivad erinevatele vooluringi paigutustele‌.

Kui vajate testistandardit, hooldusvoolu kontrollimiseks võite vaadata 25°C keskkonda (ei mingit tegevust 15 minutit) ja tegevusvool (päästik sees 5 minutit) ja muud näitajad.

Eelised traditsiooniliste kaitsmete ees:
Iseseisv:
Kaob vajadus kaitsme käsitsi vahetamise järele, vähendada seisakuid ja hoolduskulusid.
Kompaktne suurus:
Lähtestatavad kaitsmed on sageli väiksemad kui traditsioonilised kaitsmed, hõlbustades nende integreerimist kompaktsetesse elektroonikaseadmetesse.
Pikem eluiga:
Suudab vastu pidada paljudele ülevoolusündmustele, mis pikendab üldist eluiga võrreldes traditsiooniliste kaitsmetega.
Kaarelaskmist pole:
Lähtestatavad kaitsmed ei tekita rikke ajal sädemeid ega kaare, ohutuse suurendamine.
