Elektrooniliste kaitsmete funktsioonid ja rakendused (eKaitsmed)

Efuus (nimetatakse ka efuse lingiks) on elektrooniline komponent, mida kasutatakse vooluahela kaitsmiseks ülevoolu või ülekuumenemise eest. Selle põhifunktsioon on ebatavalistes olukordades vooluringi katkestamiseks automaatselt puhuda. Selle põhipunktid on järgmised:
I. Põhiprintsiip ja struktuur

Tööpõhimõte

Kui vool tõuseb ebanormaalselt, juht kuumeneb takistuse tõttu (järgides valemit Q=I2RTQ=I2RT), ja kui see jõuab sulamismaterjali sulamistemperatuurini, see sulab automaatselt, katkestades sellega vooluringi.

Põhistruktuur

Sulatav materjal: Plii-antimoni sulam (madal sulamistemperatuur, kõrge takistus) kasutati esimestel päevadel, ja hõbedat, uusajal kasutatakse enamasti vaske või erisulameid.

Pakendi vorm: Sealhulgas klaastorukujuline (näiteks 5×20mm, 6× 32 mm, 3.6× 10 mm), keraamiline torukujuline, leht (autodele), SMD plaastri tüüp, jne.

Ülevoolukaitse:
eKaitsmed katkestavad voolu, kui see ületab etteantud läve, tundlike elektrooniliste komponentide kahjustamise vältimine.

Lühise kaitse:
Nad tuvastavad ja katkestavad kiiresti lühised, mis on madala takistusega teed, mis põhjustavad liigset voolu.

Ülekoormuskaitse:
eFuses kaitsevad pikaajaliste liigvoolutingimuste eest, nagu need, mis on põhjustatud sobimatust koormusest.

Rikke tuvastamine ja isoleerimine:
Neid saab kavandada erinevate rikete tuvastamiseks ja isoleerimiseks, sealhulgas sisselülitusvoolud, ülepinge, vastupidine vool, ja vastupidine polaarsus.

Iseseisv:
Paljusid eFuse-sid saab lähtestada elektrooniliselt, võimaldades neil pärast rikke kõrvaldamist normaalsesse tööle naasta, füüsilise asendamise vajaduse kõrvaldamine.

Reguleeritav pöördekiirus:
Mõned eFuse'id pakuvad reguleeritavat pöördekiirust, mis võimaldab kontrollida voolu tõusu kiirust, mis võib olla kasulik sisselülitusvoolude kahjustuste ärahoidmiseks.

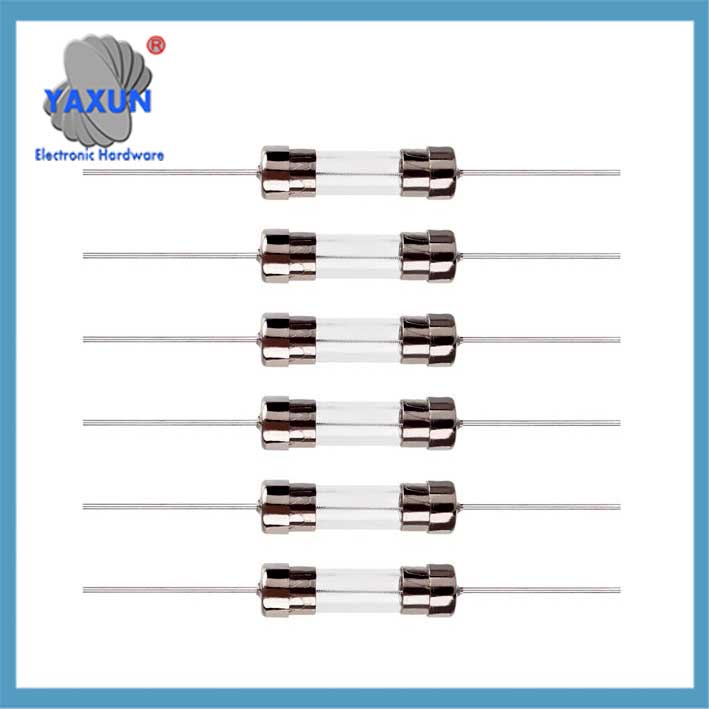

Klaaskaitse 5×20 üksik 250/125V kiire ja aeglane katkestus 32mA-20A

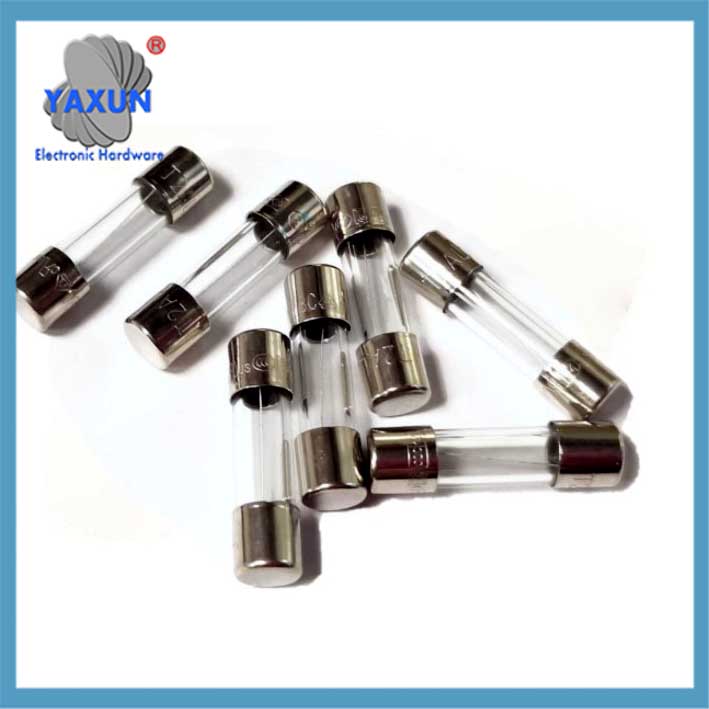

Sisseehitatud kaitse 5×20 mm Ja 1 X 1-4 Tolline kiire kiire klaasikaitse

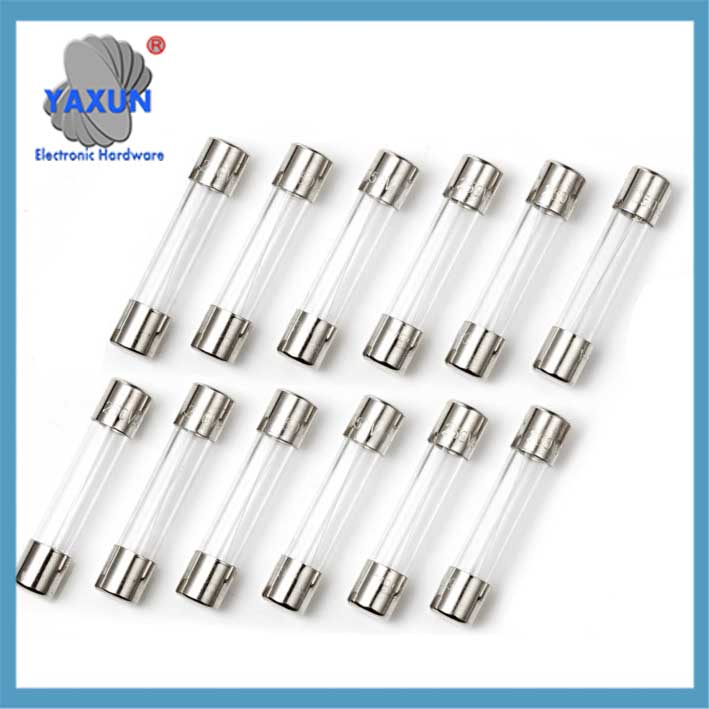

5×20 mm 3 A 3 amp 125 Volt 0,2×0.78 Tollised F3AL125V kiirelt puhutavad klaasikaitsmed

III. ‌Klassifikatsiooni- ja rakendusstsenaariumid‌

Tüüp	Omadused	Tüüpilised rakendused
Kiire puhumisega tüüp	Äärmiselt kiire reageerimine (<0.001 sekundit), kasutatakse tundlikes vooluringides	Pooljuhtseadmed, täppiselektroonikatooted
Aeglase puhumisega tüüp	Võimaldab lühiajalist ülekoormust (0.01–0,1 sekundit puhuda), liigvoolu takistus	Mootori käivitusahel, toiteadapter
Temperatuuri kaitsme	Induktiivne ülekuumenemine, ühekordseks kasutamiseks	Kütteseadmed, nagu föönid ja riisipliidid
Kõrgepinge kaitse	Sisaldab paigalduskomponente (nagu kinnitusvedrud) torude ühendamise lihtsustamiseks	Kõrgepinge elektrisüsteem

Elektrooniliste kaitsmete rakendused:
Autoelektroonika:
eFuse kasutatakse erinevates autosüsteemides, sealhulgas mootori juhtseadmed, teabe- ja meelelahutussüsteemid, ja turvasüsteemid.

Tööstusautomaatika:
Neid kasutatakse programmeeritavates loogikakontrollerites (PLC-d), mootori juhtimissüsteemid, ja muud tööstusautomaatikaseadmed.

Tarbeelektroonika:
e-kaitsmeid leidub nutitelefonides, sülearvutid, tabletid, ja muud kaasaskantavad seadmed.

Andmekeskused:
Neid kasutatakse kriitilise infrastruktuuri kaitsmiseks toitejaotusseadmetes ja serveririiulites.

Hot-swap süsteemid:
eFuse pakuvad kaitset süsteemides, kus komponente saab süsteemi töötamise ajal lisada või eemaldada.

Akuhaldussüsteemid:
Neid kasutatakse aku laadimis- ja tühjendusahelates, et vältida liigvoolu ja ülepinge tingimusi.

Toitejaotus:
eKaitsmeid kasutatakse toitejaotusseadmetes ja toiteallikates kaitseks ülevoolude ja lühiste eest.

Üldine vooluringi kaitse:
eFuse saab kasutada igas elektroonikas, kus on vaja ülevoolukaitset.

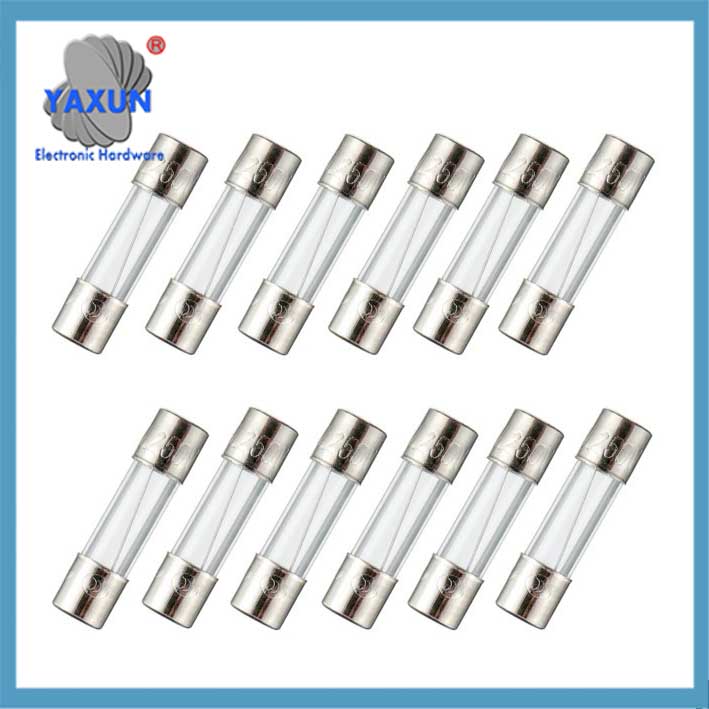

6×30, 6.3×32 klaaskaitsmetoru kiire ja aeglane purunemine 250V/125V 250mA-20A

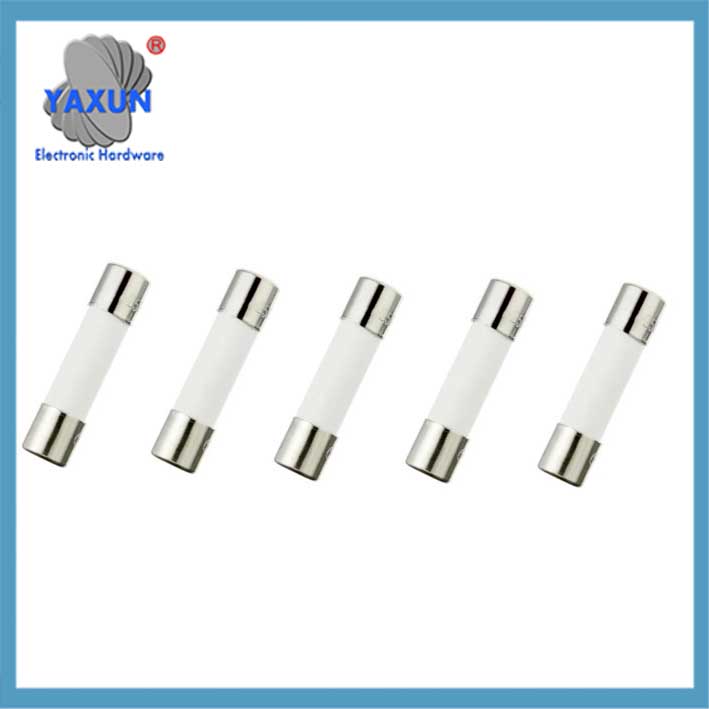

5×20 keraamiline eFuse 00mA 1A 2A 3A 4A 5A 6,3A 8A 10A 12A 15A 16A 20A 25A 30A

Kiire kiirlöögi keraamiline kaitsme 630 mA (0.63A) 250V, 5x20mm (3/16 tolli x 3/4 tolli)

III. Peamised kasutusspetsifikatsioonid
Materjalide asendamine keelatud
Aseainena ei saa kasutada vasktraati ega raudtraati (madal takistus, kõrge sulamistemperatuur), mis võib õigel ajal puhumata jätmise tõttu põhjustada õnnetuse.
Valikutegurid
Nimivool: See peab olema veidi suurem kui ahela maksimaalne töövool (näiteks 6A kaitse 5A vooluringi jaoks).
Katkestusvõime: See peab olema suurem kui ahela maksimaalne lühisvool (näiteks 100A lühis, ≥100A katkestusvõimsus).
Ümbritseva õhu temperatuur: Kõrge temperatuuriga keskkonnas on vajalik alandamine.

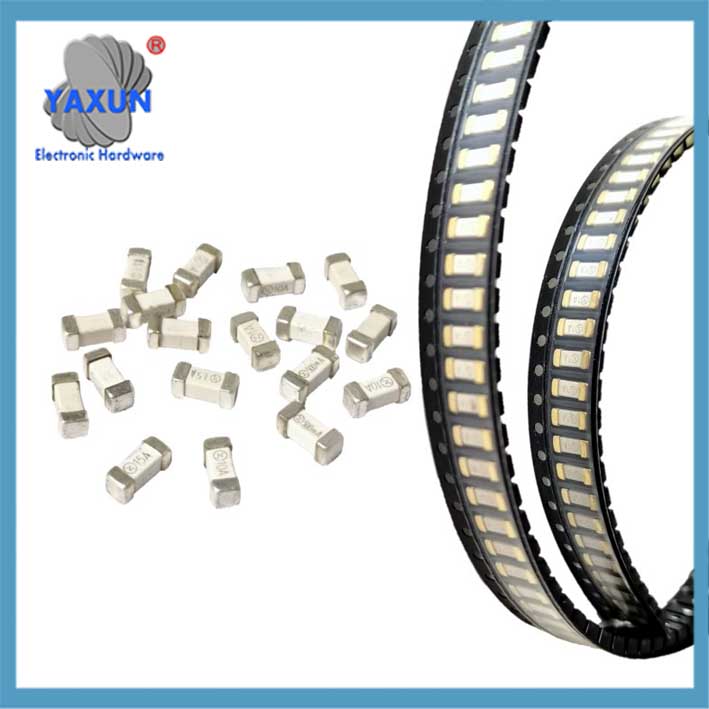

Kiire-aeglane, kiire vaheaeg 6125 kiibikaitse 20A, 30A, 40A, uue energia aku vooluringi kaitseks

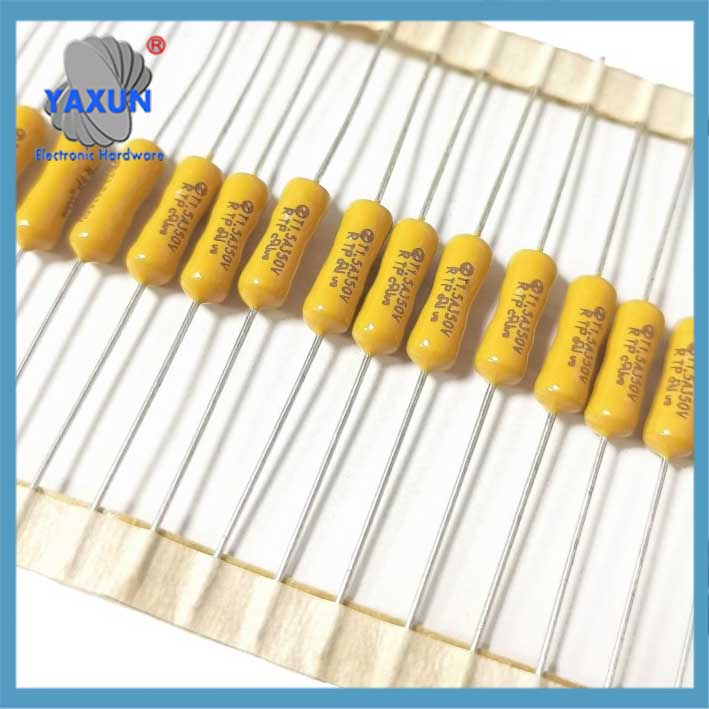

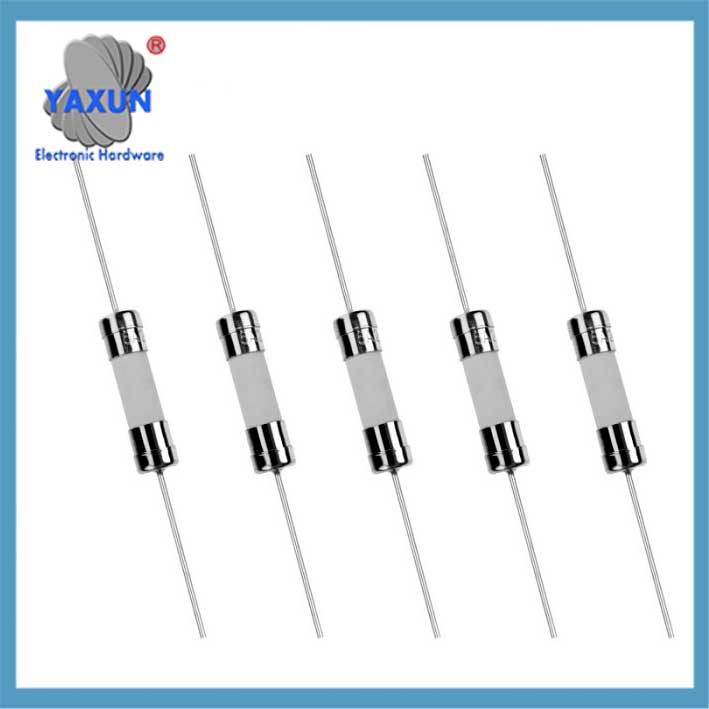

Mikrotakisti tüüp Pico miniatuurne kassetikaitse 250v aksiaalse pliiga roheline, kiire toimega kiire löök

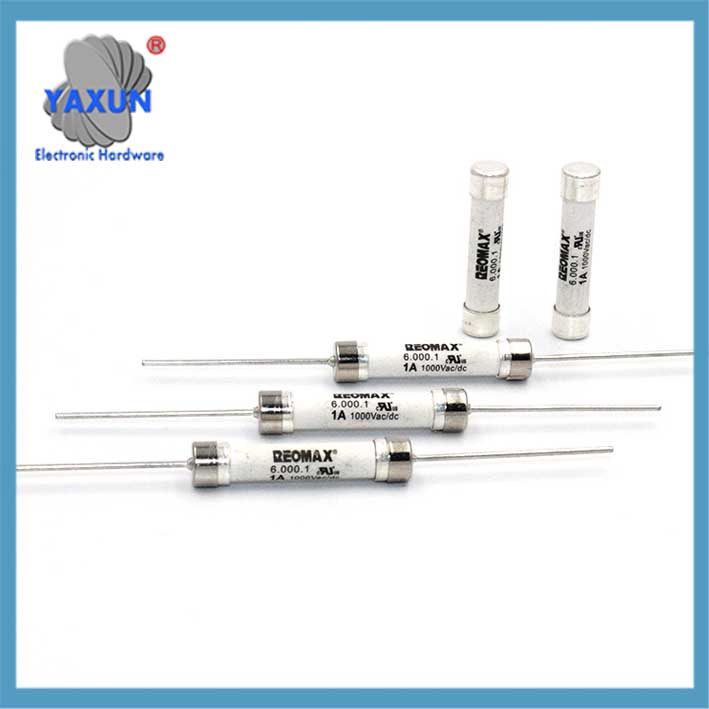

6×30 6.35×32 Kõrgepinge keraamiline kaitsme toru 200mA-50A 500V/600V/750/1000V

IV. Tehnoloogiline areng
‌Automaatne tuvastamine‌: Näiteks materjali ülekandekomponendid + masinnägemise tuvastamise seade, kaitsmete tootmise ja sorteerimise efektiivsuse parandamiseks.
Struktuuri optimeerimine: Kõrgepinge kaitsmed kasutavad paigaldusprotsessi lihtsustamiseks kinnitusvedru konstruktsiooni.

Märkus: Pärast kaitsme läbipõlemist, see tuleb asendada sama spetsifikatsiooniga uue tootega. Klaastoru mudelitele, kaitsme olekut saab visuaalselt jälgida, et teha kindlaks, kas see on kehtetu.
