Kohandatud mootori termokaitse (Termostaadi lüliti)

Mootori termokaitse on kaitseseade, mis katkestab automaatselt vooluahela temperatuuri või voolu muutuste tõttu. Põhifunktsioon on vältida mootori kahjustamist ülekuumenemise tõttu, ülekoormus või seiskumine. Põhipunktid on järgmised:

Auto klaasipuhasti mootori ülekoormus- ja ülekuumenemiskaitse 6AP

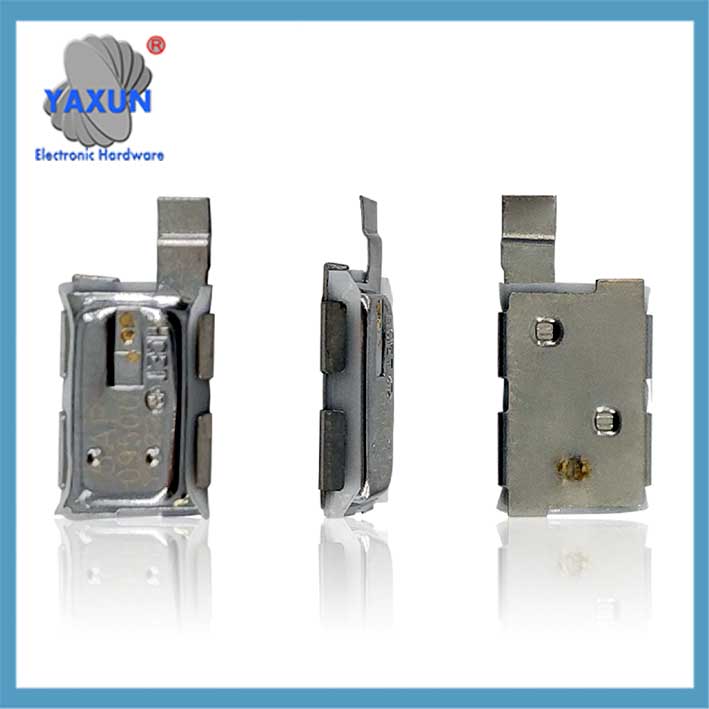

17AM mootori termokaitse normaalselt suletud NC termostaadi andur KLIXON 17AM022

Termilise ülekoormuskaitse valikud väikestele elektrimootoritele & Reduktormootorid

⚙️ 1. Põhiline tööpõhimõte
Bimetallriba struktuur: See koosneb kahest erineva soojuspaisumisteguriga metallribast. Kui temperatuur tõuseb, metallribad painduvad ja deformeeruvad paisumisvahe tõttu, mehaanilise ühenduslüli käivitamine vooluringi katkestamiseks; see lähtestab automaatselt ja jätkab juhtimist pärast temperatuuri langemist.
Voolutemperatuuri kahekordne reaktsioon: Mõned mudelid (näiteks kolmefaasilised termokaitsed) jälgida samaaegselt voolu ülekoormust ja mähise temperatuuri. Kui ülekoormatud, ahel katkeb sees kiiresti 4-10 sekundit, et vältida seiskumiskahjustusi.

Kuidas see toimib:
Ülekuumenemise tuvastamine:
Termokaitsega mootorid kasutavad tavaliselt temperatuuriandureid, nagu PTC termistorid või KTY andurid, mis on põimitud mootori mähistesse. Need andurid jälgivad mootori temperatuuri ja saadavad signaale termokaitseseadmesse.

Elektrikatkestus:
Kui mootori temperatuur tõuseb üle ohutu piiri, termokaitseseade, mis võib olla bimetalllüliti või sarnane mehhanism, ühendab toiteallika lahti, mootori seiskamine.

Automaatne taaskäivitamine:
Pärast mootori jahtumist, termokaitseseade lähtestub tavaliselt, mis võimaldab mootorit käsitsi või automaatselt taaskäivitada.

Kasu:
Hoiab ära kahju:
Termokaitse aitab vältida ülekuumenemist, mis võib kahjustada mootori isolatsiooni, mähised, ja muud komponendid.
Pikendab eluiga:
Ülekuumenemist vältides, termokaitse aitab kaasa mootori pikemale elueale.
Ohutus:
See vähendab tulekahju või muude mootori ülekuumenemisest põhjustatud ohtude ohtu.

🔍 2. Peamised tüübid ja tehnoloogiline areng

Tüüp	‌Tööpõhimõte	‌Omadused	Kohaldatavad stsenaariumid
Bimetallist termokaitse	Temperatuuriga käivitatav metallpleki painutamine	Lihtne struktuur, madalad kulud, automaatne lähtestamine, kuid täpsust mõjutab materjali suhe	Kodumasinate mootorid, väikesed tööstuslikud mootorid
Elektrooniline kaitse	Kiibi tuvastamise voolu/temperatuuri signaal	Kõrge täpsus, programmeeritav kaitsekõver, toetada kaugseiret, kuid nõuab sobivat kontrollerit	Intelligentsed tööstusseadmed, täppismootorid
Kolmefaasiline termokaitse	Põhjalik voolu ülekoormuse ja ülekuumenemise kaitse	Toetage 0,55kW-75kW mootoreid, tugev vastupidavus saastunud keskkonnale, võib asendada traditsioonilise “termorelee + kontaktor” lahendus	Tööstuslikud mootorid, sukelpumbad

Märkus: Tianyin Electromechanicali patenteeritud tehnoloogia parandab oluliselt reageerimiskindlust, optimeerides bimetallribade kombineeritud struktuuri (näiteks liigvoolukaitse komponentide lisamine).

Elektrimootori termokaitse IP54 IP55 ± 5o C temperatuuritaluvusega – Soojuslüliti,

6AP/3MP kvaliteetne elektriline termilise ülekoormuse kaitse blenderi mootorile

5AP/2MP 50℃-180℃ ülevool, mootori ülekuumenemise termokaitse

📌 3. Võtmevaliku parameetrid

Parameetrid	‌Nõuded	‌Alus
Toimimistemperatuur	40°C–170 °C (kohandatud vastavalt mootori isolatsiooni tasemele)	Peab vastama mootori mähise temperatuuripiirangule
Nimivool	2A–20A (valitud vastavalt mootori võimsusele)	Vältige valekäivitust või kaitsehäireid
Lähtesta režiim	Automaatne lähtestamine / käsitsi lähtestamine	Automaatne lähtestamine sobib külmikutele ja ventilaatoritele; käsitsi lähtestamist kasutatakse kõrge riskiga stsenaariumide puhul
Sertifitseerimisstandardid	TS16949、UL、CE (EN 60730-2-2)	Kohustuslikud ohutus- ja keskkonnakaitsenõuded

⚠️ 4. Ettevaatusabinõud kasutamisel
Paigaldusspetsifikatsioonid:
Kahjustuste ja halva kontakti vältimiseks peab plii painutus olema juurest kaugemal kui 6 mm;
Pärast kõrgel temperatuuril keevitamist, seda tuleb jahutada rohkem kui 30 sekundit, et vältida kaitset kuumuse tõttu kahjustada.
Kohanemisvõime keskkonnaga:
Vältige tihendamata kaitsmete kasutamist (nagu traditsioonilised kontaktorid) väga saastatud keskkondades;
Kontrollige regulaarselt bimetallribade väsimust ja vananemist ning asendage need koos seadme hooldustsükliga.
Funktsioonikonfliktide vältimine:
Pigistamisvastase funktsiooniga automootorid peavad kasutama tarkvara temperatuurikontrolli lahendusi, et vältida riistvarakaitsete sekkumist takistuste tuvastamisse.

♻️ 5. Veaotsing
Levinud põhjused, miks mootor põleb, kuid kaitse ei tööta:
Juhtmete viga: Kaitsja ei ole mootori peavooluringis järjestikku ühendatud;
Seadistatud väärtus on liiga kõrge: Toimimistemperatuuri või vooluläviväärtuse seadistus ületab mootori tolerantsi vahemikku;
Vastuse viivitus: Bimetallriba nõuab soojuse kogunemisaega ja ei tule toime hetkeliste lühistõrgetega.
Soovitatav on eelistada tooteid, mis on läbinud lühisetesti (Klausel 18.101) täpsustatud GB/T 14536.3-2022 standard, et tagada töökindlus äärmuslikes töötingimustes.
