Auto veetemperatuuri anduri pistik (Radiaatori jahutusventilaatori jaoks)

Veetemperatuuri andur on auto jahutussüsteemi põhikomponent. Selle põhikomponent on NTC-termistor, mis on paigaldatud mootori silindripeale või veekanalisse. See komponent näeb välja lihtne, kuid tegelikult on see mootori juhtimise jaoks väga oluline. See mõjutab otseselt ECU sissepritse koguse ja süüte ajastuse reguleerimist.

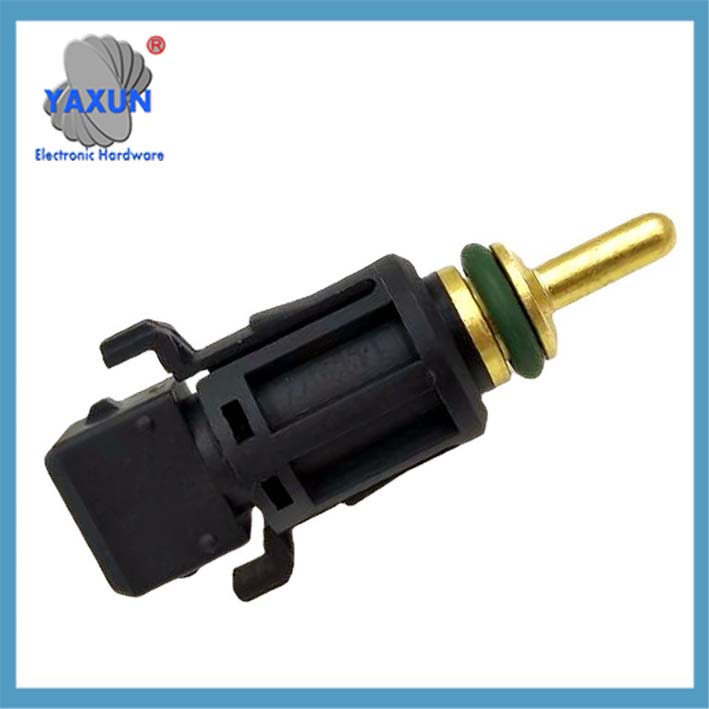

1433077 13621433077 MEK105210 NSC000100 BMW jahutussüsteemide veetemperatuuri andurile

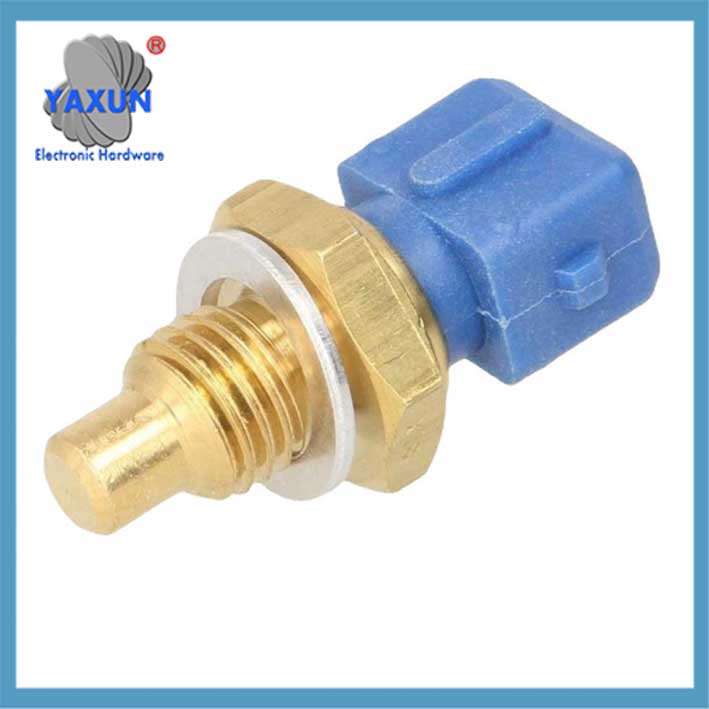

1/2NPT vee VDO temperatuuriandur õli vee temperatuuri temperatuuri näidiku jaoks, 38℃ ~ 120 ℃

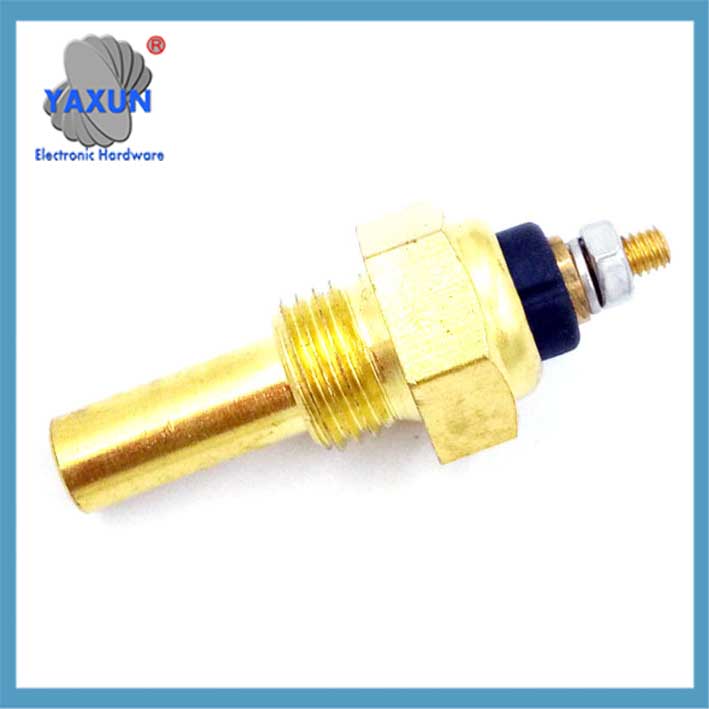

Mootori vee temperatuuri andur 3/8 NPT 3W 103 Messingist mootori veetemperatuuri anduri generaatori osa

Anduri sees oleva termistori takistus muutub koos temperatuuriga: mida madalam on temperatuur, seda suurem on vastupanu, ja mida kõrgem on temperatuur, seda väiksem on takistus. ECU määrab vee temperatuuri selle takistuse muutuse mõõtmise teel. 8 Täiendav märkus: 30°C juures, takistus on tavaliselt vahemikus 1,4-1,9 kΩ.

Veetemperatuuri anduri paigaldusasend on erinevate mudelite puhul väga erinev: Corolla asub silindriploki paremal küljel, Accord on mootori esiküljel, ja Focus on silindriploki tagaküljel. Kaasaegsed mudelid on rohkem paigaldatud silindripea küljele termostaadi lähedale.

Vee temperatuuriandurite tavalised rikkenähtused: raske külmkäivitus, ebastabiilne tühikäigu kiirus, ebanormaalne veetemperatuuri näidik, jne. Mootor peab suurendama sissepritse kogust 30% madalatel temperatuuridel, ja kui andur ebaõnnestub, seda ei saa õigesti kompenseerida.

Vee temperatuuriandurite tuvastamiseks on viis võimalust: multimeetri takistuse mõõtmine, kuuma vee test, andmevoo analüüs, jne. Nende hulgas, kuumutuskatse multimeetriga on kõige sagedamini kasutatav kohapealne tuvastamise meetod.

Vee temperatuurianduri vahetamisel, enne tuleb jahutusvedelik välja lasta, vastasel juhul põhjustab see jahutussüsteemi õhu sissevõtu. Pärast paigaldamist, jahutusvedeliku lekkimise vältimiseks tuleks kontrollida ka tihendit.

0015422317 A0105422317 0025425917 0005423717 3455427417 Jahutusvedeliku vee temperatuuri anduri lüliti

Honda autoanduri termolüliti 37770-PY3-A01 37770PY3A01

Kehtib Daewoo Chevrolet veetemperatuuri andurile 96279857 96325864

Allpool on auto veetemperatuuri anduri põhjalik kirjeldus, mis on organiseeritud kombineeritult tehniliste põhimõtetega, funktsionaalsed omadused ja veaotsingu punktid:

I. Põhistruktuur ja tööpõhimõte

1. Termistori omadused
Negatiivse temperatuurikoefitsiendi kasutamine (NTC) pooljuhtmaterjalid, takistuse väärtus väheneb plahvatuslikult, kui temperatuur tõuseb (umbes 2,5 kΩ temperatuuril 20 ℃, ja langeb 80 ℃ juures 0,3 kΩ-ni).
Takistuse muutus teisendatakse elektrisignaaliks (1.3-3.8V lineaarne vahemik) läbi kolme- või neljajuhtmelise ahela ja edastatakse mootori juhtseadmele (ECU).

2. Signaali väljundi loogika
ECU arvutab vee temperatuuri reaalajas pärast pingesignaali saamist:
Madala temperatuuri tingimused (-20℃): Suurendage süüte pöördenurka 8-12° ja suurendage sissepritse kogust (+30% külmkäivituse kompensatsioon).
Kõrge temperatuuri tingimused (100℃): Plahvatuse vältimiseks lükake süüte pöördenurka 4–6° võrra edasi.

II. Paigalduskoht ja tüüp

Märkus: Kaasaegsed mudelid kasutavad enamasti neljajuhtmelist integreeritud andurit, mis on fikseeritud termostaadi liidese juures silindripea küljel.

III. Funktsioonide ja efektide üksikasjalik selgitus
1. Mootori juhtimine
Kütuse korrigeerimine: suurendage süstimiskontsentratsiooni madalal temperatuuril ja taastage süstimise võrdluskogus kõrgel temperatuuril.
Tühikäigu reguleerimine: tõsta kiirust madalal temperatuuril 1200-1500 p/min (tühikäigu kiiruse reguleerimisventiili kaudu).
2. Jahutussüsteemi juhtimine
Kui vee temperatuur on ≥95 ℃, jahutusventilaator käivitub (kooskõlastatud tavaliselt suletud temperatuuri reguleerimise lülitiga).
Kui temperatuur on ebatavaliselt kõrge (＞ 105 ℃), ventilaatori kiire töörežiim on aktiveeritud.
3. Instrumendid ja diagnostika
Ajami vee temperatuurinäidik kuvab reaalajas temperatuuri (viga <±15 ℃ on normaalne).
Väljundi veakood (näiteks P0115/P0118) diagnostikaseadme lugemiseks.

IV. Vea manifestatsioon ja diagnoosimine
Levinud veatüübid

Diagnostiline meetod
1. Vastupidavuse test
Eemaldage andur ja kasutage klemmide vahelise takistuse mõõtmiseks multimeetrit:
30℃ keskkond: tavatakistuse väärtus 1,4-1,9kΩ.
80℃ kuuma vette kastmine: takistus peaks langema 0,3–0,4 kΩ-ni (kui see on muutumatu, ebaõnnestumine).

2. Andmevoo analüüs
Diagnostikaseade loeb ECU andmevoogu:
Normaalväärtus: 90-105 ℃ (sõites).
Veateade: Ekraan -40 ℃ (avatud vooluring) või 130 ℃ muutumatuna (lühis).

V. Hoolduse ettevaatusabinõud
1. Asendustoimingute spetsifikatsioonid
Enne anduri eemaldamist tühjendage jahutusvedelik, et vältida õhu sissepääsu jahutussüsteemi.
Paigaldamisel kasutage hermeetikut, ja reguleerige pöördemomenti 8–12 N•m (lekke vältimine).
2. Mudeli valik ja sobitamine
Vastupidavuse vahemik: Peab vastama originaalauto 275–6500Ω takistusomadustele.
Liidese tüüp: Kinnitage spetsifikatsioonid, näiteks M18 × 1,5 keerme või ZM14 koonuskeere.
Hoiatus: Anduri rike võib põhjustada kütusekulu suurenemise rohkem kui 15% või mootori püsiv kahjustus, ja tuleb õigel ajal välja vahetada.
merineitsi Kopeeri kood
graafik TD
A[Veetemperatuuri anduri rike] –> B{Tuvastamise etapid}
B –> C[Multimeetri takistuse mõõtmine]
B –> D[Diagnostikaseade loeb andmevoogu]
C –>|Ebanormaalne vastupanu| E[Vahetage andur välja]
D –>|Signaali triiv| E
C –>|Normaalne takistus| F[Kontrollige liini maandust]
D –>|Tavaline signaal| G[Kontrollige teisi süsteeme]
