Διακόπτης προστασίας από υπερθέρμανση με κινητήρα μικρο -κινητήρα & Προστάτης υπερφόρτωσης

Σύγκριση των διαφορών μεταξύ του διακόπτη προστασίας υπερθέρμανσης μικροκινητήρα & προστατευτικό υπερφόρτωσης. Όταν πρόκειται για θερμικά προστατευτικά μικροκινητήρων, το εύρος τιμών είναι μεταξύ $0.1 γιουάν και $0.4 γιουάν. Τα μοντέλα περιλαμβάνουν 5ap, TB02-BB8D, 17π.μ, KSD9700, ST01, S06, και τα λοιπά., τα οποία χρησιμοποιούνται κυρίως για μοτέρ υαλοκαθαριστήρων ηλιοροφής καθισμάτων και έχουν χαρακτηριστικά στεγανοποίησης και αδιάβροχα. Παράμετροι του μοντέλου 17AM: κανονικά κλειστό, θερμοκρασία λειτουργίας 120 βαθμούς, μέγιστο ρεύμα 10A~35A. Λειτουργία αυτόματης επαναφοράς, κατάλληλο για στρατιωτικό, ιατρικούς και άλλους τομείς. Εδώ πρέπει να τονίσουμε το εύρος θερμοκρασίας και τις τρέχουσες παραμέτρους, καθώς και τα χαρακτηριστικά της αυτόματης επαναφοράς.

Μοτέρ TB05, BB8DTB02, ST-22 35℃- 160℃ μίνι θερμικό προστατευτικό

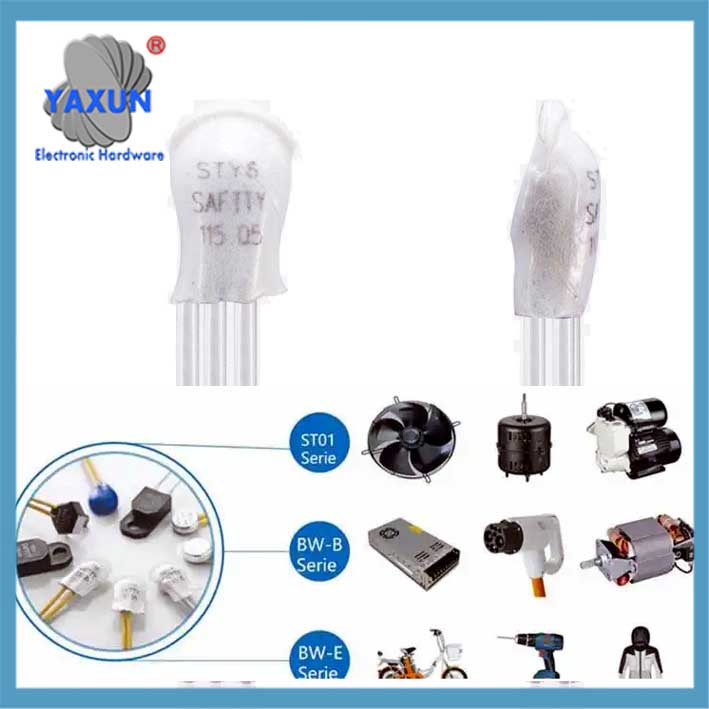

Διακόπτης ελέγχου θερμοκρασίας μικροθερμικής προστασίας S01, S06, ST-22

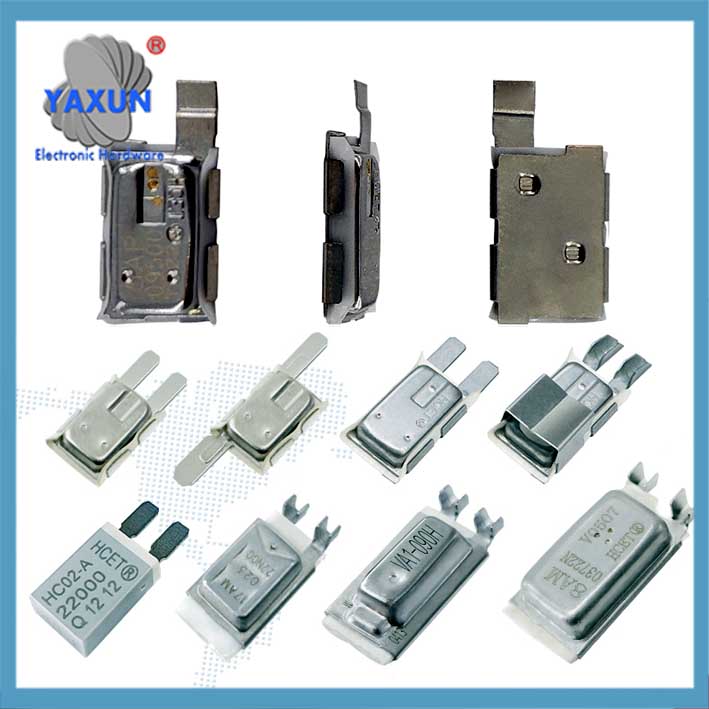

2βουλευτής, 6AP, 17AM+PTC, 5AP, 8Π.Μ, Διακόπτης προστασίας υπερθέρμανσης κινητήρα KSD9700

Σχετικά με τα προστατευτικά υπερφόρτωσης κινητήρα, προστατευτικά κινητήρα κινητήρα (Μ-Β) χρήση τεχνολογίας μικροεπεξεργαστή. Διαθέτει πολλαπλές προστασίες όπως υπερένταση, αστοχία φάσης, και στάβλος, και ο χρόνος ταξιδιού είναι ρυθμιζόμενος (0.2-30 δευτερόλεπτα), και υποστηρίζει χειροκίνητη ή ηλεκτρική επαναφορά. Συμπληρώνεται η μέθοδος ρύθμισης παραμέτρων, όπως η ρύθμιση της προστασίας υπερέντασης σε 1.5-2 φορές το ονομαστικό ρεύμα και την υπερφόρτωση σε 1.1-1.3 φορές. Αυτές οι ρυθμίσεις είναι πολύ σημαντικές για πρακτικές εφαρμογές.

Η προστασία ακινητοποίησης του προστατευτικού υπερφόρτωσης κινητήρα τίθεται σε ισχύ μετά την ολοκλήρωση της εκκίνησης. Όταν το ρεύμα υπερβαίνει την καθορισμένη τιμή, θα δράσει αμέσως. Η προστασία ταχείας διακοπής είναι για σφάλματα βραχυκυκλώματος, και χωρίζεται σε δύο πολιτείες: εκκίνησης και λειτουργίας. Η προστασία αντίστροφου χρόνου υπερθέρμανσης βασίζεται στο μοντέλο συσσώρευσης θερμότητας, συνδυάζοντας τις θερμικές επιδράσεις θετικών και αρνητικών ρευμάτων ακολουθίας. Αυτοί οι μηχανισμοί προστασίας πρέπει να εξηγηθούν σε σημεία για να διασφαλιστεί ότι οι χρήστες κατανοούν πώς να χειρίζονται διαφορετικά σφάλματα.

Από άποψη εγκατάστασης και συμβατότητας, Επισημαίνεται ότι το προστατευτικό μπορεί να τοποθετηθεί στο μπροστινό άκρο του μετατροπέα, αλλά πρέπει να δοθεί προσοχή στις απαιτήσεις αντιστοίχισης ονομαστικού ρεύματος και γείωσης (διάμετρος σύρματος ≥3,5mm², αντίσταση <10Ω). Η διαφορά μεταξύ των θερμικών ρελέ και των ρελέ θερμοκρασίας είναι ότι το πρώτο βασίζεται στη θερμική επίδραση του ρεύματος, και το τελευταίο εγκαθίσταται στο εσωτερικό του κινητήρα για τη μέτρηση της θερμοκρασίας. Είναι απαραίτητο να γίνει διάκριση εδώ για να αποφευχθεί η σύγχυση.

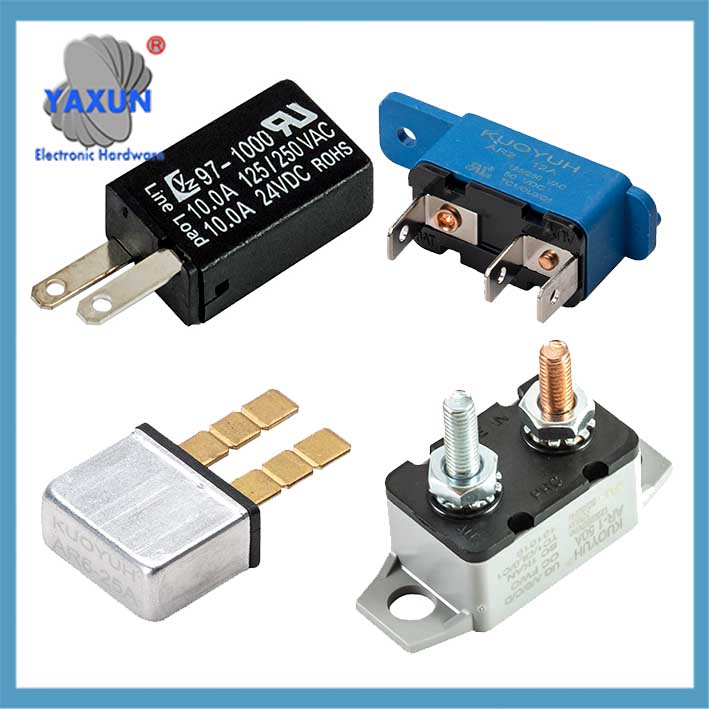

Αυτοκινητιστικοί διακόπτες κυκλωμάτων AR, AR2, 24, 97, 18, 17 Σειρά

98 Εγχειρίδιο σειράς, Αυτόματη επαναφορά του προστατευτικού υπερφόρτωσης κινητήρα

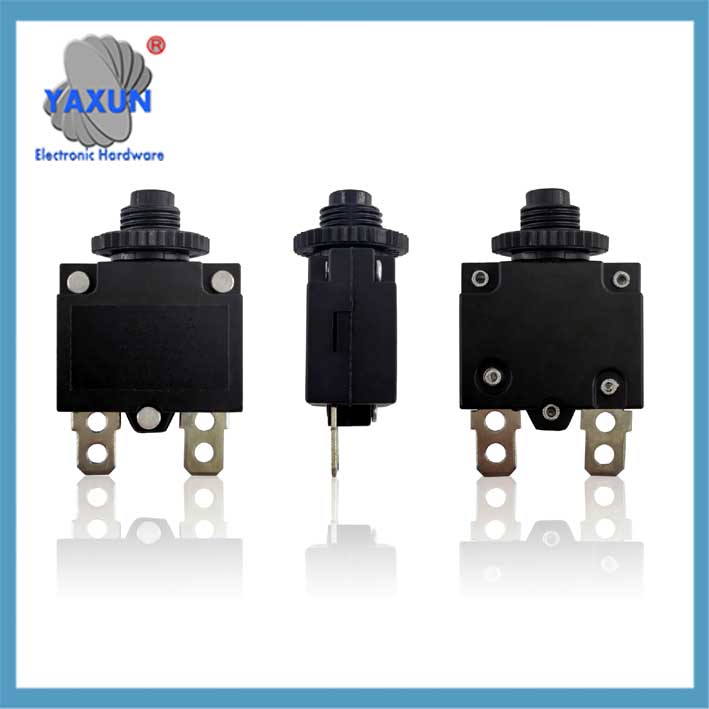

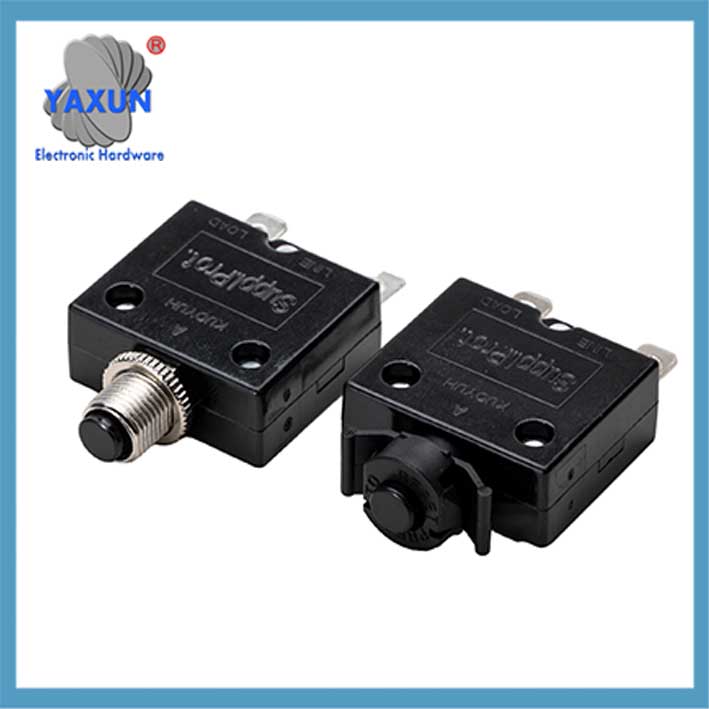

KUOYUH 88 Προστατευτικό υπερφόρτωσης κινητήρα σειράς

εγώ. Διακόπτης προστασίας από υπερθέρμανση (προστατευτικό θερμοκρασίας)
Αρχή και χαρακτηριστικά λειτουργίας
Χρησιμοποιώντας διμεταλλικά στοιχεία ανίχνευσης θερμοκρασίας, όταν η θερμοκρασία φτάσει στο καθορισμένο όριο, οι επαφές ανοίγουν/κλείνουν αυτόματα και διακόπτουν το κύκλωμα; όταν πέσει η θερμοκρασία, επαναφέρει αυτόματα και συνεχίζει την εργασία.
Τυπικά μοντέλα: όπως 17 π.μ, 17AM+PTCT, Σειρά TB02-BB8D, θερμοκρασία λειτουργίας 40℃~160℃, μέγιστο ρεύμα 10A~60A, ονομαστική τάση 250V, κανονικά κλειστό σχέδιο, με αδιάβροχη λειτουργία σφράγισης.
Όγκος και εγκατάσταση: Σχεδιασμός σε μινιατούρα (όπως επίπεδη εγκατάσταση), κατάλληλο για σκηνές περιορισμένου χώρου, απευθείας ενσωματωμένο στην περιέλιξη του κινητήρα ή στην επιφάνεια του στοιχείου θέρμανσης.

Βασικά σενάρια εφαρμογών
Μικροκινητήρες αυτοκινήτων: μοτέρ ηλιοροφής, μοτέρ υαλοκαθαριστήρων, κινητήρες ρύθμισης καθίσματος, και τα λοιπά.
Οικιακές συσκευές: συσκευές χαμηλής κατανάλωσης, όπως ανεμιστήρες ψύξης, κινητήρες αντλίας νερού, και ηλεκτρικά εργαλεία που πρέπει να αποτρέψουν την υπερθέρμανση.
Σε σύστημα ανάφλεξης, μπορεί να σβήσει τον κινητήρα για να αποτρέψει τη ζημιά από την υπερθέρμανση.

Ii. Προστατευτικό υπερφόρτωσης (Προστατευτικό κινητήρα KUOYUH)
Μηχανισμός προστασίας πολλαπλών λειτουργιών
Προστασία υπερφόρτωσης: Παρακολουθήστε το ρεύμα και τη διακοπή όταν υπερβαίνει την ονομαστική τιμή (συνήθως ορίζεται σε 1.1-1.3 φορές).
Προστασία από βραχυκύκλωμα: Διακόψτε αμέσως το κύκλωμα όταν το ρεύμα αυξάνεται ασυνήθιστα (χρόνος δράσης <0.1 δεύτερος).
Προστασία από μαχαιρώματα: Εάν το ρεύμα συνεχίσει να είναι ≥200% της ονομαστικής τιμής μετά την εκκίνηση, θα δράσει άμεσα.
‌Προστασία απώλειας/ανισορροπίας φάσης: Όταν υπάρχει απώλεια φάσης ή τριφασική ανισορροπία, θα απαντήσει μέσα 3 δευτερόλεπτα.
Παρακολουθεί το ρεύμα που διαρρέει το κύκλωμα του κινητήρα και ανοίγει το κύκλωμα όταν το ρεύμα υπερβαίνει ένα προκαθορισμένο όριο.
Μηχανισμός:
Μπορεί να είναι θερμικό (χρησιμοποιώντας διμεταλλική λωρίδα) ή ηλεκτρονικά, και ταξιδεύει μετά από μια ορισμένη χρονική καθυστέρηση για να επιτρέψει την εκκίνηση των υπερτάσεων.
Περιπτώσεις χρήσης:
Προστατεύει τους κινητήρες από ζημιές λόγω παρατεταμένων καταστάσεων υπερέντασης, όπως αυτά που προκαλούνται από εμπλοκή πτερωτής ή φορτίο υψηλής ροπής.
Παράδειγμα:
Ένα προστατευτικό υπερφόρτωσης συμπιεστή ψυγείου θα απενεργοποιήσει τον συμπιεστή εάν υπερθερμανθεί ή αν δεν ξεκινήσει.

Λειτουργίες αναβάθμισης τεχνολογίας
Ενσωματωμένος μικροεπεξεργαστής, υποστηρίζει παρακολούθηση ρεύματος υψηλής ακρίβειας σε πραγματικό χρόνο, δυναμικό, θερμοκρασία, και εμφανίζει την αιτία του σφάλματος μέσω LED.
Διαθέτει και τις δύο λειτουργίες επικοινωνίας (όπως η διεπαφή RS485) και υποστηρίζει απομακρυσμένη επαναφορά και μεταφόρτωση δεδομένων.
Συμβατό με εγκατάσταση ράγας 35mm, μπορεί να αντικαταστήσει άμεσα τα παραδοσιακά θερμικά ρελέ.

III. Σημεία επιλογής και εγκατάστασης
Αρχή ρύθμισης παραμέτρων
Ρεύμα προστασίας από υπερένταση: στρώνομαι στη δουλειά 1.5-2 φορές το ονομαστικό ρεύμα του κινητήρα.
Προστασία θερμοκρασίας: Το ονομαστικό ρεύμα είναι 0.8 φορές την ονομαστική τιμή του κινητήρα.
Προστασία στάβλου: Το όριο έχει οριστεί σε 200% του ονομαστικού ρεύματος, και η δράση είναι μηδενική καθυστέρηση.

Θέματα συμβατότητας
Κατά την εγκατάσταση της πρόσοψης του μετατροπέα, η ισχύς εξόδου του μετατροπέα πρέπει να αντιστοιχεί, και το ονομαστικό ρεύμα ρυθμίζεται στο μέγιστο για την αποφυγή λανθασμένης ενεργοποίησης.
Απαιτήσεις γείωσης: Το προστατευτικό και ο κινητήρας πρέπει να είναι αξιόπιστα γειωμένα (διάμετρος σύρματος ≥ 3,5mm² σύρμα χαλκού, αντίσταση γείωσης <10Ω).

IV. Σύγκριση τυπικών προϊόντων

Ακρο: Για μικροκινητήρες, ενσωματωμένοι διακόπτες θερμοκρασίας (όπως 17 π.μ) προτιμώνται για συμπαγή προστασία; σε βιομηχανικά σενάρια, ευφυείς προστάτες (όπως το ARD2) απαιτείται για την αντιμετώπιση σύνθετων βλαβών.
