Ακολουθεί η βασική διαφορά και ο οδηγός επιλογής του διμεταλλικού KSD301, Το KSD9700 είναι κανονικά κλειστό (Nc) και κανονικά ανοιχτό (ΟΧΙ) διακόπτες θερμοκρασίας, και μια ολοκληρωμένη σύγκριση τεχνικών προδιαγραφών και σεναρίων εφαρμογής:
εγώ. Αρχή λειτουργίας και ορισμός κατάστασης
| Χαρακτηριστικά | Κανονικά κλειστό (Nc) | Κανονικά ανοιχτό (ΟΧΙ) |
| Αρχική κατάσταση | Οι επαφές έκλεισαν σε κανονική θερμοκρασία (συνδεδεμένο κύκλωμα) | Οι επαφές αποσυνδέθηκαν σε κανονική θερμοκρασία (κύκλωμα αποσυνδεδεμένο) |
| Ενέργεια ενεργοποίησης | Θερμοκρασία ≥ καθορισμένη τιμή → αποσυνδεδεμένες επαφές (κύκλωμα αποσυνδεδεμένο) | Θερμοκρασία ≥ καθορισμένη τιμή → κλειστές επαφές (συνδεδεμένο κύκλωμα) |
| Μηχανισμός επαναφοράς | Η θερμοκρασία πέφτει για επαναφορά της τιμής → οι επαφές κλείνουν αυτόματα | Η θερμοκρασία πέφτει για να επαναφέρει την τιμή → οι επαφές αποσυνδέονται αυτόματα |
| Σύμβολα | NC (Κανονικά κλειστό) | ΟΧΙ (Κανονικά ανοιχτό) |
Βασική λογική εφαρμογής:
Τύπος NC: “απενεργοποίηση υψηλής θερμοκρασίας” (όπως η αποτροπή υπερθέρμανσης και καύσης του κινητήρα);
ΟΧΙ τύπος: “ενεργοποίηση υψηλής θερμοκρασίας” (όπως υπερβολική θερμοκρασία εκκίνησης του ανεμιστήρα ψύξης).
 Κανονικά κλειστοί και κανονικά ανοιχτοί διακόπτες θερμοκρασίας |

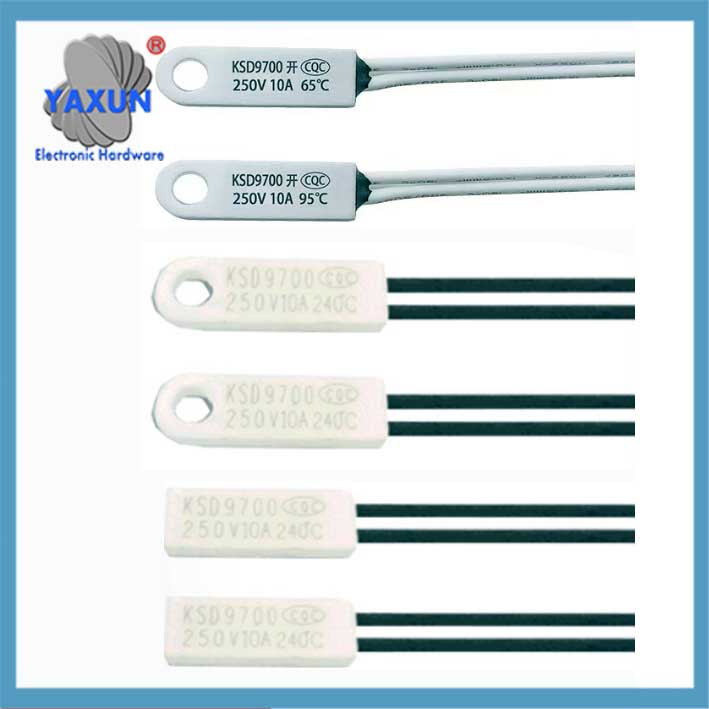

 Ανοίξτε κανονικά τον διακόπτη ελέγχου θερμοκρασίας KSD9700 |
 Κανονικά κλειστός διακόπτης ελέγχου θερμοκρασίας KSD9700 |
Ii. Τυπικά σενάρια εφαρμογής
KSD301 Παράμετροι διακόπτη θερμοκρασίας
| Τύπος | Εφαρμοστέος εξοπλισμός | Σκοπός προστασίας |
| Τύπος NC | – Προστασία από υπερθέρμανση κινητήρα (πλυντήριο, συμπιεστής κλιματιστικού) – Ηλεκτρικός θερμοσίφωνας κατά της ξηρής καύσης – Προστασία από υπερφόρτωση μετασχηματιστή |
Όταν η θερμοκρασία υπερβαίνει το πρότυπο, η παροχή ρεύματος αναγκάζεται να διακοπεί για να αποφευχθεί η ζημιά του εξοπλισμού |
| ΟΧΙ τύπος | – Έλεγχος ανεμιστήρα ψύξης (CPU υπολογιστή, υπουργικό συμβούλιο) – Συναγερμός υπερθέρμανσης καλοριφέρ – Σύστημα θέρμανσης θερμοκηπίου |
Ενεργοποιήστε τον βοηθητικό εξοπλισμό (όπως ανεμιστήρες/συναγερμοί) όταν η θερμοκρασία υπερβαίνει το πρότυπο |
III. Βασικά στοιχεία για την επιλογή
Προτεραιότητα ασφάλειας
Ο τύπος NC πρέπει να επιλεγεί για σενάρια αναγκαστικής απενεργοποίησης (όπως η πρόληψη πυρκαγιών, πρόληψη ηλεκτροπληξίας) για την αποφυγή ατυχημάτων που προκαλούνται από συνεχή παροχή ρεύματος σε υψηλές θερμοκρασίες.
Ταίριασμα σχεδίασης κυκλώματος
Ο τύπος NC πρέπει να συνδεθεί σε σειρά στο καλώδιο ρεύματος του κύριου κυκλώματος, και ο τύπος ΝΟ συνδέεται συνήθως παράλληλα με τον βοηθητικό εξοπλισμό ελέγχου.
αναγνώριση
“σι” ή “Nc” που σημειώνεται στο κέλυφος υποδηλώνει κανονικά κλειστό τύπο, “Κ” ή “ΟΧΙ” υποδεικνύει κανονικά ανοιχτό τύπο (όπως το KSD301-85B υποδεικνύει κανονικά κλειστό τύπο στους 85℃).
Επαλήθευση δοκιμής
Χρησιμοποιήστε ένα πολύμετρο για ανίχνευση: Ο τύπος NC συνδέεται σε κανονική θερμοκρασία, και ο τύπος NO αποσυνδέεται σε κανονική θερμοκρασία.
Κανονικά ανοιχτός δίσκος KSD301, KSD302
IV. Αποφυγή λειτουργικών σφαλμάτων
γοργόνα Copy Code
γράφημα TB
ΕΝΑ[Απαιτήσεις εξοπλισμού] –> σι{Χρειάζεται να απενεργοποιηθεί σε υψηλή θερμοκρασία? }
σι –>|Ναί| ντο[Επιλέξτε τύπο NC]
σι –>|Οχι| ρε{Χρειάζεται να ξεκινήσει σε υψηλή θερμοκρασία? }
ρε –>|Ναί| μι[Επιλέξτε ΟΧΙ τύπος]
ρε –>|Οχι| φά[Επαναξιολογήστε το σχέδιο]
▶️Σύνοψη: Ο τύπος NC είναι ο “φρένο έκτακτης ανάγκης” για προστασία ασφαλείας, Και κανένας τύπος δεν είναι ο “σκανδάλη θερμοκρασίας” Για έξυπνο έλεγχο. Οι λογικές δράσης των δύο είναι συμπληρωματικές. Η επιλογή πρέπει να ταιριάζει αυστηρά στις απαιτήσεις της λειτουργίας του κυκλώματος (περιεκτικός).
Κανονικά κλειστός διακόπτης ορίου θερμοκρασίας KSD301, KSD302
