Ακολουθεί μια λεπτομερής ανάλυση των δομικών χαρακτηριστικών, αρχή λειτουργίας και τεχνικά σημεία του στοιχείου ανίχνευσης θερμοκρασίας πυρήνα του διακόπτη θερμοκρασίας KSD301/KSD302 – τη διμεταλλική λωρίδα:
ΕΓΩ. Βασικά χαρακτηριστικά του διμεταλλικού στοιχείου ανίχνευσης θερμοκρασίας
| Χαρακτηριστικά | Τεχνική περιγραφή |
| Υλική δομή | Σύνθετο από δύο μεταλλικά κράματα με διαφορετικούς συντελεστές διαστολής (όπως νικέλιο σίδηρο/μαγγάνιο χαλκό), σφραγισμένο σε μια δομή λεπτού φύλλου σε σχήμα δίσκου |
| Αρχή λειτουργίας | Η θερμοκρασία αυξάνεται → Η διμεταλλική λωρίδα παραμορφώνεται λόγω θερμότητας → Το ύψος του τόξου αλλάζει ξαφνικά → Οδηγεί τον μηχανικό μηχανισμό να αναπηδήσει αμέσως και να ανοίξει και να κλείσει τις επαφές |
| Ταχύτητα απόκρισης | Ξαφνική ενέργεια άλματος σε επίπεδο χιλιοστού του δευτερολέπτου για την αποφυγή ζημιάς στο τόξο στις επαφές |
| Ακρίβεια θερμοκρασίας | Ανοχή έως ±2℃ (τύπου υψηλής ακρίβειας), συμβατικά μοντέλα ±3~10℃, καθορίζεται από τη διαδικασία θερμικής επεξεργασίας του μεταλλικού φύλλου |
| Μηχανισμός επαναφοράς | Αφού πέσει η θερμοκρασία, η διμεταλλική λωρίδα επιστρέφει στην αρχική της κατάσταση και οι επαφές επαναφέρονται αυτόματα (κανονικά κλειστού τύπου κλείνει όταν πέσει η θερμοκρασία, κανονικά ανοιχτός τύπος ανοίγει όταν πέσει η θερμοκρασία) |

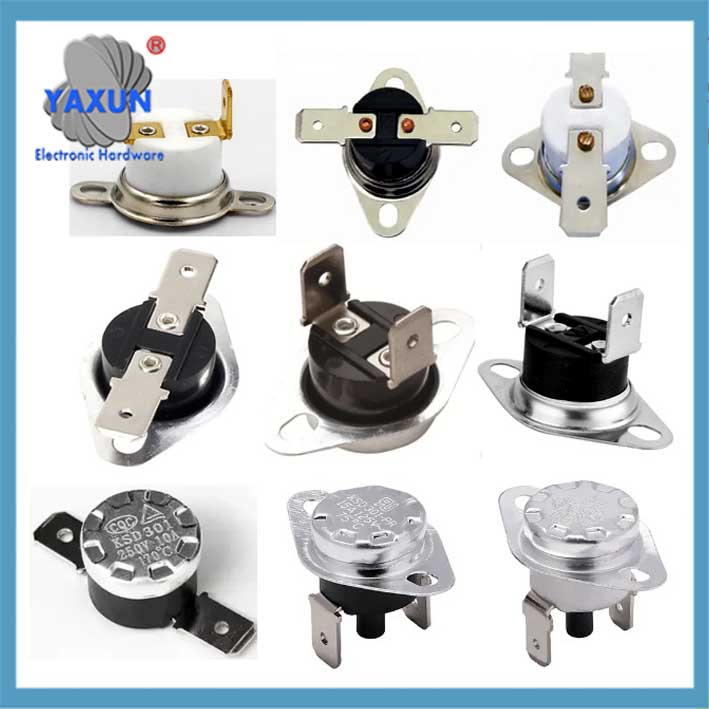

 Κανονικό ανοικτό διακόπτη θερμοκρασίας KSD301 διμεταλλικό στοιχείο ανίχνευσης θερμοκρασίας |

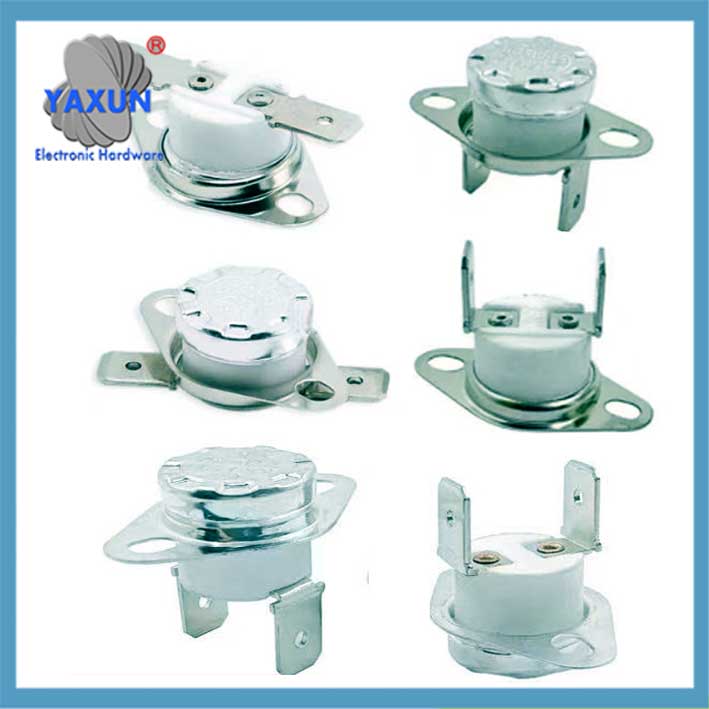

 Διακόπτης ορίου υψηλής θερμοκρασίας KSD301 |

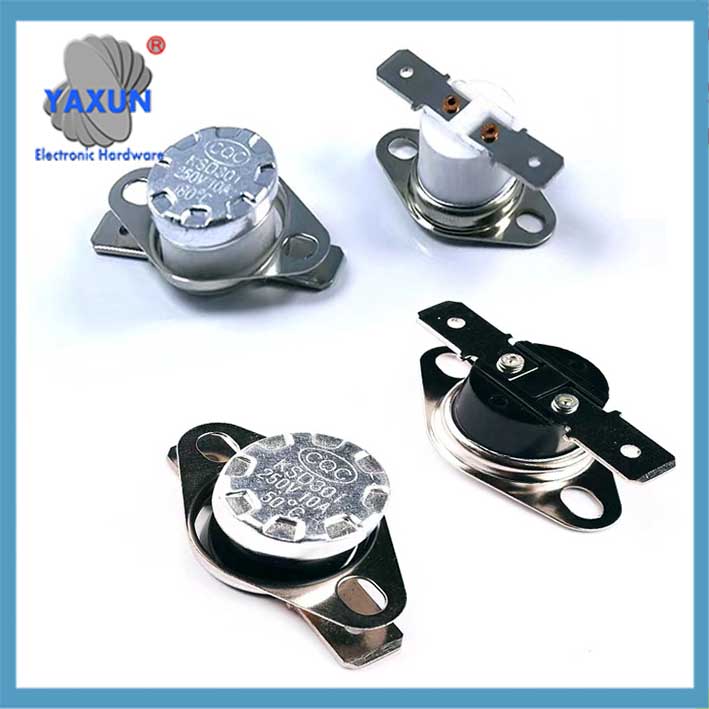

 Διμεταλλικό στοιχείο ανίχνευσης θερμοκρασίας KSD301 |
KSD301 Παράμετροι διακόπτη θερμοκρασίας
Ii. Αποσύνθεση της διαδικασίας εργασίας
γοργόνα Copy Code
γράφημα LR
ΕΝΑ[κανονική κατάσταση θερμοκρασίας] –>|διμεταλλική λωρίδα ελεύθερη και ευθεία| σι[επαφή κλειστή/ανοιχτή]
ντο[η θερμοκρασία αυξάνεται στην τιμή δράσης] –>|διμεταλλική λωρίδα ύψους τόξου ξαφνική αλλαγή| ρε[μηχανισμός κίνησης στιγμιαίας αναπήδησης]
ρε –>|κανονικά κλειστού τύπου| μι[κύκλωμα αποσύνδεσης επαφής]
ρε –>|κανονικά ανοιχτού τύπου| φά[κύκλωμα σύνδεσης επαφής]
σολ[η θερμοκρασία πέφτει στην τιμή επαναφοράς] –>|Η διμεταλλική λωρίδα επιστρέφει στην ευθεία| σι
Σημείο κλειδί: Η απότομη αλλαγή ύψους του τόξου της διμεταλλικής ταινίας είναι η πηγή του ονόματος “διακόπτης αποκοπής τύπου snap”, διασφαλίζοντας ότι η δράση επαφής είναι καθαρή και δεν έχει ενδιάμεση κατάσταση.
III. Βασικά σημεία χρήσης και συντήρησης
Αποφύγετε μηχανικές βλάβες
Απαγορεύεται η συμπίεση της διμεταλλικής λωρίδας με εξωτερική δύναμη, καθώς η παραμόρφωση θα προκαλέσει μετατόπιση ή αποτυχία της θερμοκρασίας δράσης.
Απαιτήσεις θερμικής αγωγιμότητας
Η επιφάνεια εγκατάστασης πρέπει να είναι επίπεδη και καθαρή, και θα πρέπει να εφαρμοστεί θερμικό γράσο για να διασφαλιστεί ότι η θερμότητα μεταφέρεται έγκαιρα στη μεταλλική ταινία.
Περιορισμοί θερμοκρασίας
Όριο ανοχής διμεταλλικών λωρίδων: βραχυπρόθεσμα ≤300℃, μακροπρόθεσμα ≤240℃ (Η υπερθέρμανση είναι επιρρεπής σε μεταλλική κόπωση).
Φόρτωση αντιστοίχισης
Απαγορεύεται αυστηρά η υπέρβαση του ονομαστικού ρεύματος (όπως μοντέλο 10Α συνδεδεμένο με φορτίο 15Α), καθώς η υψηλή θερμοκρασία του τόξου θα πυροσυσσωματώσει τη διμεταλλική λωρίδα.
IV. Αναφορά διάγνωσης βλαβών
Προσκόλληση επαφής : Το υπερβολικό ρεύμα φορτίου προκαλεί συγκόλληση με τόξο, και η αντιστοίχιση φορτίου πρέπει να ελεγχθεί και το μοντέλο πρέπει να αντικατασταθεί.
Καθυστέρηση δράσης : Η επιφάνεια εγκατάστασης είναι ελάχιστα θερμικά αγώγιμη ή η διμεταλλική λωρίδα γερνάει, Επομένως, εφαρμόστε ξανά γράσο σιλικόνης ή αντικαταστήστε το εξάρτημα.
Αποτυχία επαναφοράς : Η διμεταλλική λωρίδα είναι παραμορφωμένη και κολλημένη, και ο θερμοστάτης πρέπει να αντικατασταθεί στο σύνολό του.
▶️Σύνοψη: Η διμεταλλική λωρίδα είναι η “αισθητήρας θερμοκρασίας + ενεργοποιητής” ολοκληρωμένο στοιχείο του KSD301. Ο σχεδιασμός δομής και ο λόγος κράματος δίσκων καθορίζουν άμεσα την ακρίβεια και την αξιοπιστία του ελέγχου θερμοκρασίας.
