এনার্জি সেভিং ল্যাম্প এবং ব্যালাস্টের জন্য পিটিসি থার্মিস্টর

PTC থার্মিস্টরগুলি প্রাথমিকভাবে শক্তি-সঞ্চয়কারী ল্যাম্প এবং ইলেকট্রনিক ব্যালাস্টগুলিতে ব্যবহৃত হয় “নরম শুরু preheat” ফাংশন, উল্লেখযোগ্যভাবে বাতি জীবন এবং শক্তি দক্ষতা উন্নতি. নিম্নলিখিত তাদের মূল অ্যাপ্লিকেশন এবং প্রযুক্তিগত হাইলাইট:
আমি. অপারেটিং নীতি

ঠান্ডা, নিম্ন-প্রতিরোধের পর্যায়
সার্কিট শুরু হলে, PTC ঘরের তাপমাত্রায় থাকে এবং এর প্রতিরোধ ক্ষমতা কম থাকে (যেমন, 30-60ওহ). ফিলামেন্টকে প্রি-হিট করার জন্য PTC এর মধ্য দিয়ে কারেন্ট প্রবাহিত হয় (সাধারণত গ্রহণ 0.4-2 1160K এর অপারেটিং তাপমাত্রায় পৌঁছানোর জন্য সেকেন্ড), প্রত্যক্ষ উচ্চ-ভোল্টেজের শককে ছিটকে পড়া এবং ফিলামেন্টের ক্ষতি হতে বাধা দেয়.

গরম, উচ্চ-প্রতিরোধের পর্যায়
যখন পিটিসি তাপমাত্রা কুরি পয়েন্টে পৌঁছায় (যেমন, 75°C-105°C), এর প্রতিরোধ ক্ষমতা হঠাৎ বেড়ে যায় (কয়েক হাজার ওহম পর্যন্ত). কারেন্টকে রেজোন্যান্ট সার্কিটে ডাইভার্ট করা হয়, বাতি জ্বালানোর জন্য উচ্চ ভোল্টেজ তৈরি করা, নরম শুরু প্রক্রিয়া সম্পন্ন করা.

শক্তি-সাশ্রয়ী ল্যাম্প এবং ব্যালাস্টের জন্য PTC থার্মিস্টরের সার্কিট ডিজাইন

২. মূল সুবিধা
বর্ধিত বাতি জীবন: প্রিহিট শুরু হলে বাতির আয়ু বৃদ্ধি পায় 4-5 বার.
বৈদ্যুতিক চাপ হ্রাস: ইলেকট্রনিক উপাদানগুলিতে আকস্মিক উচ্চ ভোল্টেজের প্রভাব হ্রাস করে.
স্ব-পুনরুদ্ধার: ত্রুটি সমাধানের পরে স্বয়ংক্রিয়ভাবে পুনরায় সেট করা হয়, প্রতিস্থাপনের প্রয়োজনীয়তা দূর করা.

III. নির্বাচন পরামিতি এবং মডেল উদাহরণ

পরামিতি	সাধারণ মান/পরিসীমা	প্রযোজ্য পরিস্থিতি
স্থির-রাষ্ট্র প্রতিরোধ	30-300ওহ	কম প্রতিরোধের ওয়ার্ম আপ বিলম্ব হ্রাস
কিউরি তাপমাত্রা	75℃-105℃	বিভিন্ন ওয়াটেজের ল্যাম্পের সাথে সামঞ্জস্যপূর্ণ
ব্যাস	4মিমি-12 মিমি	সার্কিট স্থান উপর ভিত্তি করে নির্বাচন করুন

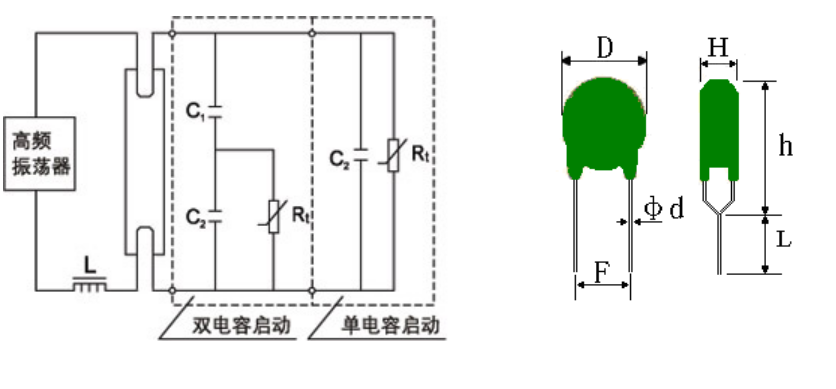

অ্যাপ্লিকেশন ডায়াগ্রাম

চিত্রে দেখানো হয়েছে: যখন সার্কিট প্রাথমিকভাবে সংযুক্ত করা হয়, Rt ঘরের তাপমাত্রায়, এর প্রতিরোধ ক্ষমতা C2 এর তুলনায় অনেক কম. C1 এর মধ্য দিয়ে কারেন্ট প্রবাহিত হয়, এবং Rt ফিলামেন্টকে প্রি-হিট করার জন্য একটি সার্কিট গঠন করে. প্রায় পরে 0.4-2 সেকেন্ড, Rt-এর তাপমাত্রা সুইচের তাপমাত্রাকে ছাড়িয়ে গেছে, গন্ধ, এবং একটি উচ্চ-প্রতিরোধী অবস্থায় প্রবেশ করে. এর প্রতিরোধ ক্ষমতা C2 এর প্রতিবন্ধকতার চেয়ে অনেক বেশি. C1 এবং C2 এর মধ্য দিয়ে প্রবাহিত কারেন্ট একটি লুপ গঠন করে, এলসি অনুরণন ঘটাচ্ছে এবং উচ্চ ভোল্টেজ তৈরি করছে, যা প্রদীপকে আলোকিত করে.

সাধারণ মডেল:
MZ4/MZ5: ছোট এবং মাঝারি শক্তির CFL-এর জন্য উপযুক্ত (18W-72W).
WMZ11A: উচ্চ-শক্তি ballasts জন্য নিবেদিত, ≥220V এর সহ্য ভোল্টেজ সহ.

IV. সাধারণ অ্যাপ্লিকেশন সার্কিট
টেক্সট কপি কোড
+পাওয়ার সাপ্লাই → C1 → PTC (Rt) → ফিলামেন্ট → C2 → রেজোন্যান্ট সার্কিট → উচ্চ-ভোল্টেজ আউটপুট

C1/C2: কাপলিং ক্যাপাসিটার, প্রিহিটিং সময় নিয়ন্ত্রণ করতে PTC এর সাথে কাজ করা.

ভি. খরচ এবং বাজার
মূল্য পরিসীমা: 0.06-1.5 ইউয়ান/ইউনিট (মডেল এবং ক্রয় পরিমাণ উপর নির্ভর করে).
মূলধারার ব্র্যান্ড: মিনঝেং, সানবাও, ইত্যাদি, ফিলিপস এবং জিই এর মতো আন্তর্জাতিক নির্মাতারা সরবরাহ করছে.

উপযুক্ত নির্বাচনের মাধ্যমে, পিটিসি থার্মিস্টরগুলি কার্যকরভাবে সিএফএল/ব্যালাস্টের স্টার্টআপ নির্ভরযোগ্যতার সমস্যাগুলি সমাধান করতে পারে এবং শক্তি-সাশ্রয়ী আলো শিল্পের মূল উপাদান।.

মডেল তালিকা

মডেল স্পেসিফিকেশন	কিউরি তাপমাত্রা	জিরো-পাওয়ার রেজিস্ট্যান্স	সর্বোচ্চ ভোল্টেজ	মাত্রা
				মাত্রা
	Tc (℃)	R25℃ (Ω)	Vmax(ভি)	ডিম্যাক্স	Hmax
SPMZA-4H151RN500	75±7	150±30%	500	4.5	5.0
SPMZA-4H221RN600		220±30%	600	4.5	5.0
SPMZA-4H331RM650		330±30%	650	4.5	5.0
SPMZA-4H401RN650		400±30%	650	4.5	5.0
SPMZA-4H501RN650		500±30%	650	4.5	5.0
SPMZA-4H651RN650		650±30%	650	4.5	5.0
SPMZA-4H102RN650		1000±30%	650	4.5	5.0
SPMZA-4H152RN650		1500±30%	650	4.5	5.0
SPMZA-4H202RN650		2000±30%	650	4.5	5.0
SPMZA-4H302RN650		3000±30%	650	4.5	5.0
SPMZA-4H502RN650		5000±30%	650	4.5	5.0
SPMZA-4M151RN500	105±7	150±30%	500	4.5	5.0
SPMZA-4M221RN600		220±30%	600	4.5	5.0
SPMZA-4M331RM650		330±30%	650	4.5	5.0
SPMZA-4M401RN650		400±30%	650	4.5	5.0
SPMZA-4M501RN650		500±30%	650	4.5	5.0
SPMZA-4M651RN650		650±30%	600	4.5	5.0
SPMZA-4M102RN650		1000±30%	650	4.5	5.0
SPMZA-4M152RN650		1500±30%	650	4.5	5.0
SPMZA-5I151M500	85±7	150±30%	500	5.5	5.0
SPMZA-5I221M650		220±30%	650	5.5	5.0
SPMZA-5I331M650		330±30%	650	5.5	5.0
SPMZA-5I401M650		400±30%	650	5.5	5.0
SPMZA-5I651M650		650±30%	650	5.5	5.0
SPMZA-5I102M650		1000±30%	650	5.5	5.0
SPMZA-6H151RN600	75±7	150±30%	600	6.5	5.0
SPMZA-6H221RN650		220±30%	650	6.5	5.0
SPMZA-6H331RN650		330±30%	650	6.5	5.0
SPMZA-6H401RN650		400±30%	650	6.5	5.0
SPMZA-6H501RN650		500±30%	650	6.5	5.0
SPMZA-6H651RN650		650±30%	650	6.5	5.0
SPMZA-6H102RN650		1000±30%	650	6.5	5.0
SPMZA-6H152RN650		1500±30%	650	6.5	5.0
SPMZA-6M151RN600	105±7	150±30%	600	6.5	5.0
SPMZA-6M221RN650		220±30%	650	6.5	5.0
SPMZA-6M331RN650		330±30%	650	6.5	5.0
SPMZA-6M401RN650		400±30%	650	6.5	5.0
SPMZA-8H151RN650	75±7	150±30%	650	8.0	5.0
SPMZA-8H221RN650		220±30%	650	8.0	5.0
SPMZA-8H331RN800		330±30%	800	8.0	5.0
SPMZA-8H401RN900		400±30%	900	8.0	5.0
SPMZA-9H151RN650	75±7	150±30%	650	9.0	5.0
SPMZA-9H221RN650		220±30%	650	9.0	5.0
SPMZA-9H331RN800		330±30%	800	9.0	5.0
SPMZA-9H401RN900		400±30%	900	9.0	5.0
