একটি রিসেটেবল চিপ ফিউজ কি??

একটি রিসেটযোগ্য চিপ ফিউজ, PTC নামেও পরিচিত (ইতিবাচক তাপমাত্রা সহগ) রিসেটযোগ্য ফিউজ, সারফেস মাউন্ট ডিভাইস এক ধরনের (এসএমডি) যা ইলেকট্রনিক সার্কিটকে ওভারকারেন্ট এবং অতিরিক্ত গরম থেকে রক্ষা করে. এটি একটি ঐতিহ্যগত ফিউজের মতো কাজ করে কিন্তু একটি ত্রুটি সাফ হওয়ার পরে স্বয়ংক্রিয়ভাবে নিজেকে পুনরায় সেট করতে পারে. যখন ওভারকারেন্ট বা শর্ট সার্কিটের মতো ফল্ট হয়, ফিউজের প্রতিরোধ ক্ষমতা বৃদ্ধি পায়, বর্তমান প্রবাহ সীমিত করা. একবার দোষ অপসারণ করা হয় এবং ফিউজ ঠান্ডা হয়, এর প্রতিরোধ ক্ষমতা স্বাভাবিক অবস্থায় ফিরে আসে, আবার কারেন্ট প্রবাহিত হতে দেয়.

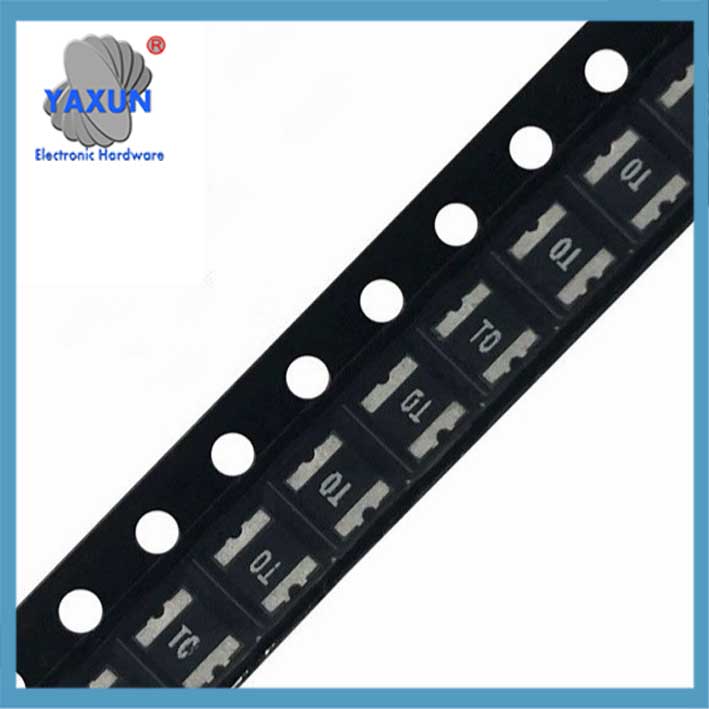

PPTC চিপ স্ব পুনরুদ্ধার ফিউজ 1210 2একটি 2.5A 3A 6V 30V 33V 60V SMD

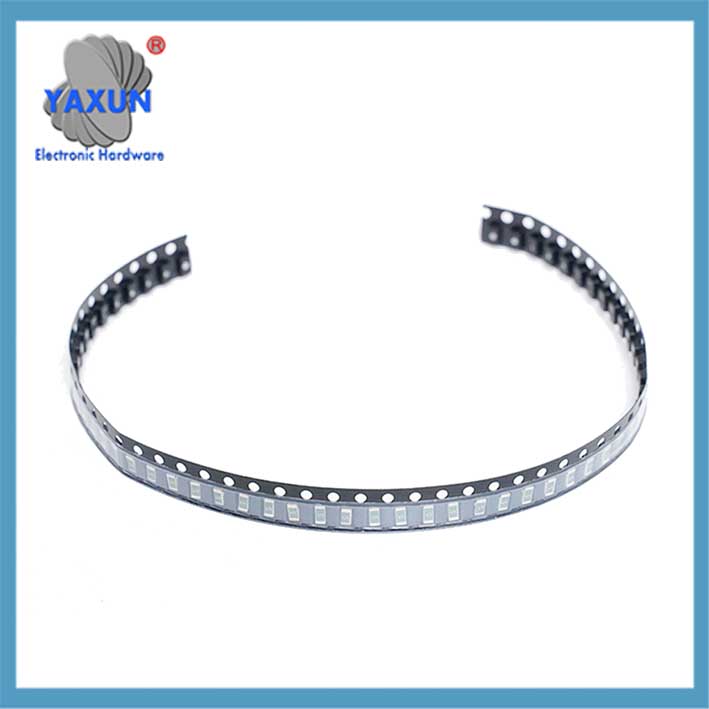

রিসেটযোগ্য SMD ফিউজ 1206 SMD চিপ 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

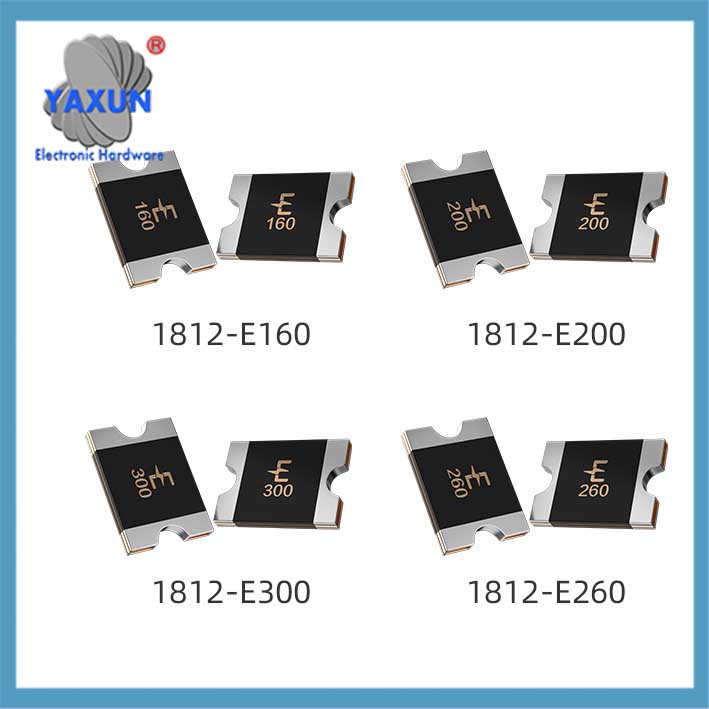

SMD ফিউজ রিসেটযোগ্য 1812 16কম-যোগাযোগ ওভারকারেন্ট সুরক্ষার জন্য V 2A সারফেস মাউন্ট চিপ

রিসেটযোগ্য চিপ ফিউজ (পিপিটিসি) পলিমারের ইতিবাচক তাপমাত্রা সহগ বৈশিষ্ট্যের উপর ভিত্তি করে একটি অতিপ্রবাহ সুরক্ষা উপাদান. এটি একটি স্বয়ংক্রিয় রিসেট ফাংশন আছে এবং ব্যাপকভাবে ইলেকট্রনিক সরঞ্জাম সার্কিট সুরক্ষা ব্যবহৃত হয়. নিম্নে এর মূল বিষয়গুলো রয়েছে:

1. কাঠামো এবং কাজের নীতি
উপাদান রচনা
এটি একটি বিশেষভাবে চিকিত্সা করা পলিমার রজন দ্বারা গঠিত (যেমন PE পলিমার) এবং পরিবাহী কণা (কার্বন কালো বা ধাতব কণা). স্বাভাবিক অবস্থায়, পরিবাহী কণা একটি কম প্রতিরোধের পথ গঠন করে (0.1-বেশ কিছু ওহম)বা.
সুরক্ষা ব্যবস্থা
যখন ওভারকারেন্ট ঘটে, বর্তমানের তাপীয় প্রভাব রজন গলে যায় এবং প্রসারিত হয়, পরিবাহী নেটওয়ার্ক বিরতি, এবং প্রতিরোধ হঠাৎ একটি উচ্চ প্রতিরোধের অবস্থায় বৃদ্ধি পায় (মেগোহম স্তর পর্যন্ত), কারেন্টকে মাইক্রোঅ্যাম্পিয়ার লেভেলে সীমাবদ্ধ করা.
দোষ মিটে যাওয়ার পর, পরিবাহী কণা ঠান্ডা হয় এবং সঙ্কুচিত হয়, পুনরায় সংযোগ করা, এবং একটি কম প্রতিরোধের অবস্থায় ফিরে যান, ম্যানুয়াল প্রতিস্থাপনের প্রয়োজন ছাড়াই.
পিটিসি আচরণ:
রিসেটযোগ্য ফিউজগুলি একটি পলিমেরিক পজিটিভ তাপমাত্রা সহগ ব্যবহার করে (পিপিটিসি) উপাদান. তাপমাত্রা বৃদ্ধির সাথে সাথে এই উপাদানটি প্রতিরোধের একটি উল্লেখযোগ্য বৃদ্ধি প্রদর্শন করে.

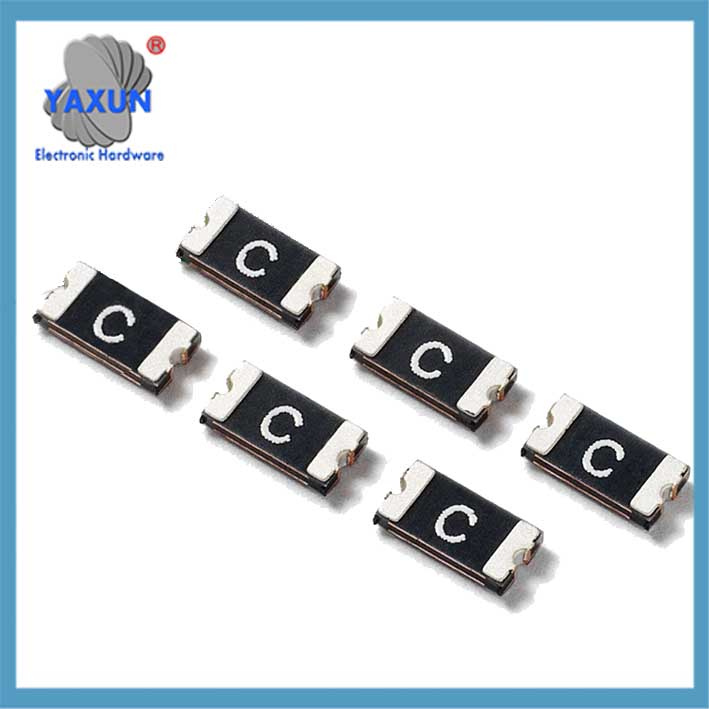

Littelfuse সারফেস মাউন্ট রিসেটেবল ফিউজ চীন সরবরাহকারী

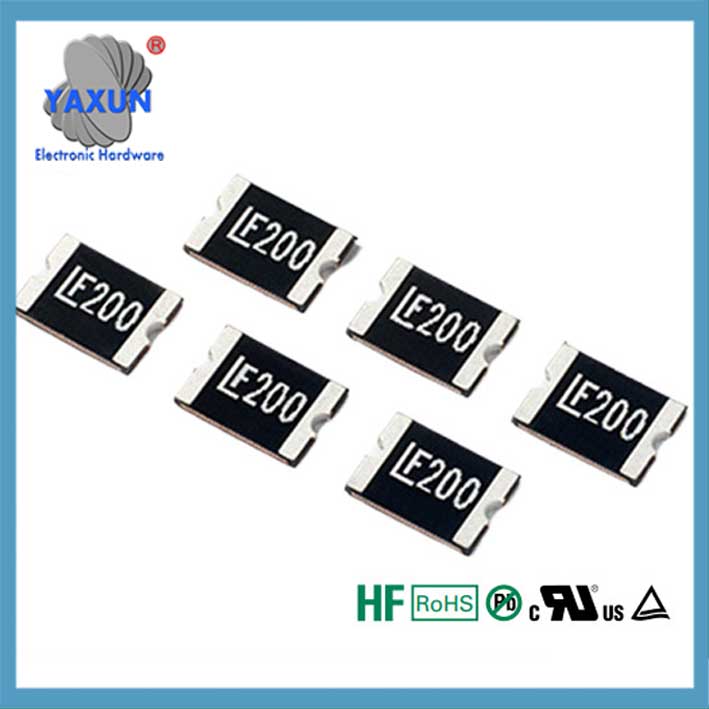

এলএফ 1812 রিসেটযোগ্য ফিউজ PPTC 1812L SMD স্ব-পুনরুদ্ধার 0.2A 0.5A 500mA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

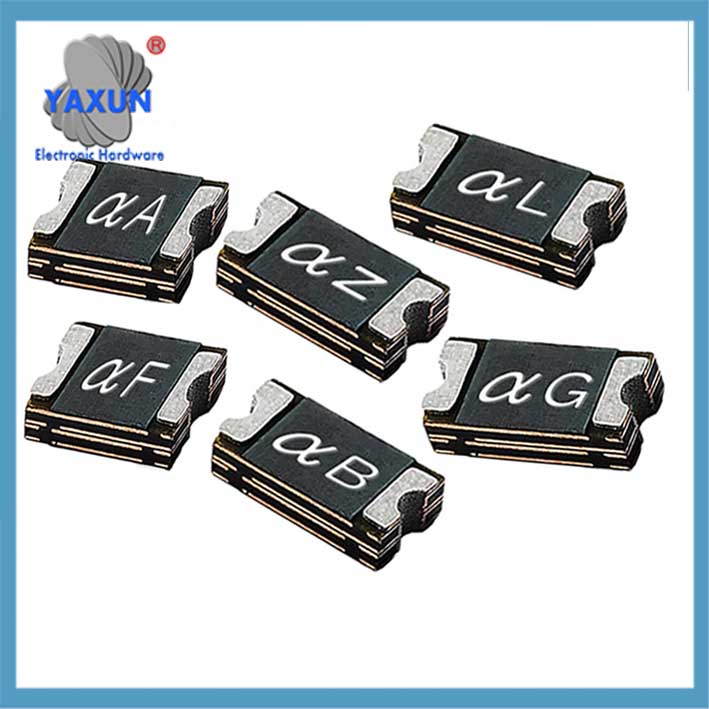

ওভারকারেন্ট প্রোটেকশন সারফেস মাউন্ট PPTC রিসেটেবল ফিউজ 6V 30V 33V 60V SMD

ওভারকারেন্ট সুরক্ষা:
যখন একটি কারেন্ট ফিউজের রেট করা মানকে অতিক্রম করে তখন প্রবাহিত হয়, পিপিটিসি উপাদান গরম হয়, যার প্রতিরোধ ক্ষমতা বৃদ্ধি পায়. প্রতিরোধের এই বৃদ্ধি বর্তমান প্রবাহ হ্রাস করে, সার্কিটের ক্ষতি প্রতিরোধ করা.

স্বয়ংক্রিয় রিসেট:
একবার দোষ অপসারণ করা হয় এবং ফিউজ ঠান্ডা হয়, প্রতিরোধ ক্ষমতা হ্রাস পায়, স্বাভাবিক বর্তমান প্রবাহ পুনরায় শুরু করার অনুমতি দেয়.

মূল বৈশিষ্ট্য এবং সুবিধা:
স্ব-রিসেটিং:
একটি ত্রুটি ইভেন্টের পরে স্বয়ংক্রিয়ভাবে রিসেট করার ক্ষমতা এটিকে ঐতিহ্যগত ফিউজগুলির একটি পুনঃব্যবহারযোগ্য বিকল্প করে তোলে.

ওভারকারেন্ট সুরক্ষা:
অত্যধিক কারেন্ট দ্বারা সৃষ্ট ক্ষতি থেকে সার্কিট রক্ষা করে, শর্ট সার্কিট, বা অতিরিক্ত উত্তাপ.

স্থান-সংরক্ষণ:
এসএমডি প্যাকেজিং কমপ্যাক্ট ইলেকট্রনিক ডিভাইসে একীকরণের অনুমতি দেয়.
অ্যাপ্লিকেশনের বিস্তৃত পরিসর:
বিভিন্ন ডিভাইসে পাওয়া যায়, কম্পিউটার সহ, মোবাইল ফোন, চিকিৎসা সরঞ্জাম, এবং স্বয়ংচালিত ইলেকট্রনিক্স.

উদাহরণ:
এমন একটি পরিস্থিতি কল্পনা করুন যেখানে একটি ল্যাপটপের একটি USB পোর্ট দুর্ঘটনাক্রমে শর্ট সার্কিট হয়ে গেছে. ইউএসবি পাওয়ার লাইনে একটি রিসেটযোগ্য ফিউজ ওভারকারেন্ট সনাক্ত করবে এবং এর প্রতিরোধ বাড়াবে, কারেন্ট সীমিত করা এবং ল্যাপটপের পাওয়ার সাপ্লাই এবং অন্যান্য উপাদানের ক্ষতি প্রতিরোধ করা. শর্ট মুছে ফেলা হয় একবার, ফিউজ রিসেট হবে, এবং USB পোর্ট আবার ব্যবহার করার জন্য প্রস্তুত হবে.
