Какво е устройство за защита от прегряване?

Защитата от прегряване е устройство за автоматично управление, което постига защита на безопасността на оборудването чрез наблюдение на температурата. Неговата основна функция е да прекъсва веригата или да задейства защитния механизъм, когато температурата превиши зададения праг, за да предотврати повреда на оборудването или причиняване на пожар поради прегряване. Следват неговите технически подробности и анализ на приложението:

Функция и приложение на устройството за защита от прегряване на двигателя

Случай на приложение на устройство за защита от прегряване на автомобилни двигатели

Термично протекторно устройство, приложено върху батерията

1. ‌Основен принцип и тип‌

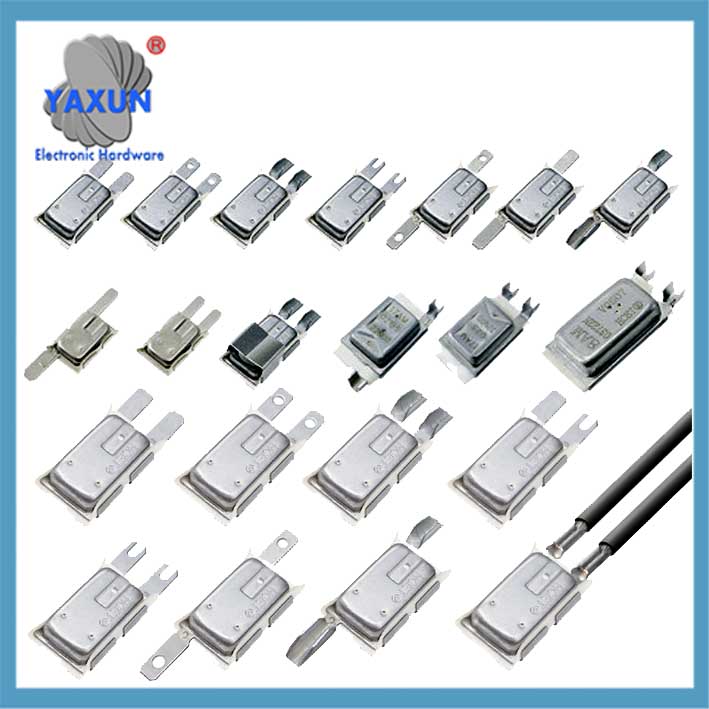

Биметална лентова структура: Използване на два метални композитни листа с различни коефициенти на топлинно разширение, деформацията задейства контактното действие при повишаване на температурата (нормално отворен/нормално затворен тип).
‌Самовъзстановяващ се и несамовъзстановяващ се тип‌:
Тип самовъзстановяване: автоматично се нулира след спадане на температурата (като хладилници, перални машини);
Тип без самовъзстановяване: необходимо е ръчно нулиране (като горивни двигатели, промишлено оборудване).
Термисторна връзка: Някои модели комбинират термистори или едночипови микрокомпютри за постигане на прецизен температурен контрол.

Как работи:
Сензори:
Устройствата за защита от прегряване обикновено използват температурни сензори (като термистори или биметални ленти) за наблюдение на температурата на определена зона.
Праг:
Когато температурата превиши предварително зададен праг, сензорът задейства сигнал.
Действие:
След това този сигнал активира прекъсвач, реле, или друг механизъм, който или изключва захранването, или намалява изходната мощност на устройството.

2. ‌Основни параметри и избор‌
Температурен диапазон: Обща температура на действие 40-180 ℃ (като толеранс от серия KSD9700 ±3/5℃);
‌Ток/напрежение‌: Типични спецификации AC250V/5A, моделите с високо напрежение могат да достигнат AC1800V;
Структурна форма:
Пластмасова обвивка (PBT материал, лек);
Корпус от метал/керамика (устойчив на висока температура, изолация).

Устройство за термозащита за нагревателна подложка

Термопротекторно устройство за медицинско лечение

Устройство за термозащита за проточен бойлер

3. ‌Типични сценарии за приложение‌
Домакински уреди: двигатели за климатик, перални машини, и т.н., за предотвратяване на намотките на двигателя от прегряване‌; Индустриално оборудване: мониторинг на температурата на бобината на статора на потопяема помпа (като протектор GB-220V); Електронни вериги: защита срещу разсейване на топлината на процесора, за да се избегнат уязвимостите при висока температура‌. Примери за устройства за защита от прегряване:
Термични предпазители в двигатели:
Тези устройства са вградени в електродвигателите, за да предотвратят прегряване, което може да доведе до повреда на двигателя или запалване.
Защита от прегряване на купето на превозни средства:
Някои превозни средства, като Тесла, имат функция за защита от прегряване на кабината, която автоматично активира климатика, за да предотврати опасно нагряване на интериора, когато е паркиран.

4. PTC термостати в електрониката:
Те се използват в различни приложения за защита на вериги от прегряване чрез значително увеличаване на тяхната устойчивост, когато определена температура бъде превишена.
Ограничители на температурата в отоплителни системи:
Тези устройства, като този, описан в статията на Heatsystems, се използват за предотвратяване на прекалено нагряване на нагревателните елементи, което може да повреди нагревателния елемент или околните материали.
Значение на защитата от прегряване:
Безопасност: Предотвратяване на пожари, повреда на оборудването, и потенциално нараняване от прегряване.
Надеждност: Осигуряване на дълготрайност и правилно функциониране на устройства и системи.
Ефективност: В някои случаи, като в превозните средства, защитата от прегряване може да помогне за оптимизиране на потреблението на енергия.

5. ‌Често срещани проблеми и предпазни мерки‌
Изисквания за инсталиране: Трябва да е близо до повърхността на контролираното оборудване, за да се избегне деформация на черупката, засягаща работата‌;
Риск от фалшива операция: Стареенето на спойката или механичните повреди могат да причинят повреда на защитата‌;
‌Разлика от защитата от претоварване‌: Защитата от прегряване се базира на температурния праг, докато защитата от претоварване реагира на текущата аномалия‌.

6. ‌Тенденции в развитието на технологиите‌
Интегриран дизайн: Като например биметален протектор от скачащ тип, комбиниран с двойни функции за свръхток/прегряване‌;
‌Подобрение на висока надеждност‌: Керамичните опаковки и веригите против смущения подобряват адаптивността към индустриални среди‌.
