Разлики между предпазители за бързо действие и бавно действие

Основните разлики между бързодействащите и бавнодействащите предпазители са в тяхната скорост на реакция и сценарии на приложение: бързодействащите предпазители изгорят незабавно, за да предпазят чувствителните компоненти, докато бавнодействащите предпазители забавят изгарянето, за да издържат на ударни токове.

Анализ на основните разлики

Характеристики на издухване и скорост на реакция.

Бързодействащи предпазители:

Имат изключително бързо време за реакция, издухване в рамките на милисекунди (обикновено 0,1ms-5s) когато се появи свръхток. Те са подходящи за защита на прецизни електронни компоненти като IC чипове и полупроводникови устройства. (UL стандарт).

Те следват ефекта на нагряване на Джаул (Q = I²Rt), имат прост дизайн на предпазителя, и използвайте метална жица с тясно сечение за бързо отвеждане на топлината.

Те са чувствителни към мигновени токове и не могат да издържат на пикови токове по време на включване/изключване или стартиране на двигателя.

Разлики между предпазители за бързо действие и бавно действие

Избор и приложение на бързодействащи и бавнодействащи предпазители

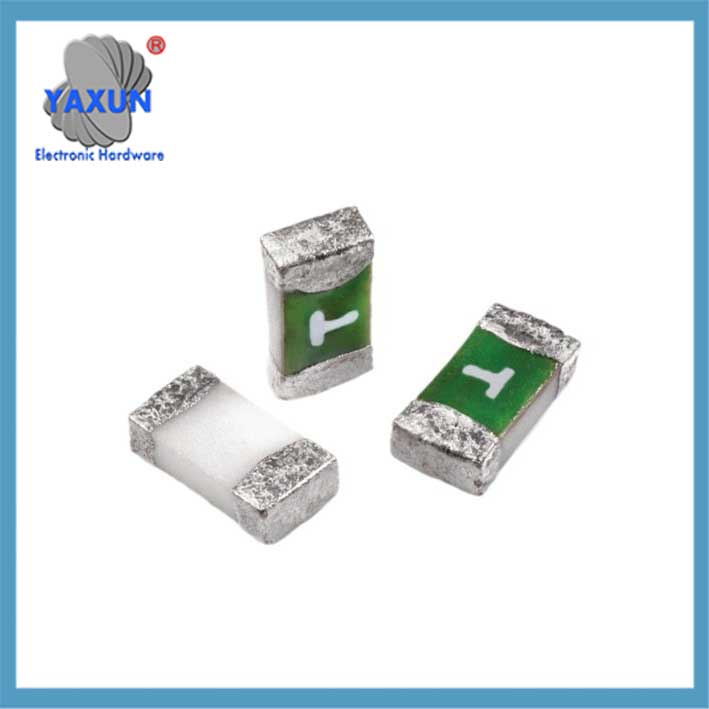

Приложения на бързодействащи и бавнодействащи чип предпазители

Бавнодействащи предпазители:

Издържат на краткотрайни свръхтокове (e.g., 7 пъти номиналния ток за 0.5-3 секунди по време на стартиране на двигателя). ‌‌
Има функция за забавяне на времето, приемане 5 към 10 секунди за стопяване 2 пъти номиналния ток, и може да издържи на краткотрайни удари на висок ток (като пускови токове на двигателя до 7 пъти номиналния ток).
Има висока топлинна стойност на топене, постигане на забавено отваряне на предпазителя чрез абсорбиране на топлина в кварцов пясък или спирален дизайн.

Приложения за бързо издухване:
Резистивни товарни вериги (електрически отоплителни уреди, LED осветление);
Защита на чувствителни полупроводникови устройства (като MOSFET и литиеви батерии за защита от късо съединение);
Съпротивителни натоварвания (електрически чайници, уреди за готвене на ориз);
Защита на чувствителни вериги като литиеви батерии и печатни платки;
Приложения, изискващи бързо прекъсване на токове на късо съединение.

Приложения с бавно издухване:
Индуктивни/капацитивни товари (двигатели, импулсни захранвания);
Приложения, изискващи защита от пренапрежение (като магнетизираща защита от пренапрежение за трансформатори над 100kVA);
Индуктивни/капацитивни вериги като двигатели, захранвания, и инвертори;
Оборудване, подложено на пусков ток (като импулсни захранвания и трансформатори);
Околна среда, изискваща толерантност на импулсен ток.

Разлики в защитната функция Бързоизгарящи предпазители: Осигурява защита само от късо съединение и не може да прави разлика между претоварване и преходни импулси. ‌‌
Бавни предпазители: Осигурява защита както от претоварване, така и от късо съединение, използвайки стойността I²t (интеграла на квадрата на тока и времето) за определяне на енергията. ‌‌

Ключови параметри и ключови точки за избор
Разлики в I-T кривата
Предпазителите с бърз удар имат по-стръмна крива, с време на топене ≤0,1s при 2 пъти номиналния ток; бавните предпазители имат по-плоска крива, с време на издръжливост от ≥10s при 2 пъти номиналния ток.
Риск при обмен
Смяната на бавно изгарящ предпазител с бързодействащ предпазител може да доведе до отказ на стартиране на устройството; подмяната на бърз предпазител с бавно действащ може да увеличи риска от повреда на чувствителни компоненти.
Разходи и структура
Бавните предпазители са по-скъпи поради техните специални сплави или сложни структури.

Съображения за избор
Приоритет на изчисление на параметър:
Уверете се, че I²t стойността на максималния удар на веригата е по-малка от стойността на издръжливост на предпазителя (например, захранването трябва да премине тест за пренапрежение от 15A/150ms). ‌‌
Капацитетът на прекъсване трябва да бъде по-висок от максималния ток на късо съединение на системата (e.g., за 35kA късо съединение, изберете 50kA прекъсващ капацитет). ‌‌

Често срещани погрешни схващания:
Високите температури могат да доведат до намаляване на номиналния ток на бавно активиран предпазител 30%. ‌‌
Неправилното използване на бързоизгарящ предпазител в UPS може да причини фалшиво изключване (един случай доведе до загуби на 1.8 милиона юана). ‌‌
Експериментите показват, че когато литиевата батерия има късо съединение, вероятността от термично изчезване, причинено от бавно изгорещ предпазител, е осем пъти по-висока от тази на бързо изгорещ предпазител.
При тестване на инвертор, неправилното използване на бавно действащ предпазител може да увеличи степента на повреда на модула от 1% към 37%.
