За да се гарантира, че термичната защита на двигателя е правилно инсталирана и работи надеждно, по-долу са ключови стъпки за инсталиране и предпазни мерки въз основа на типа двигател и сценария на приложение:

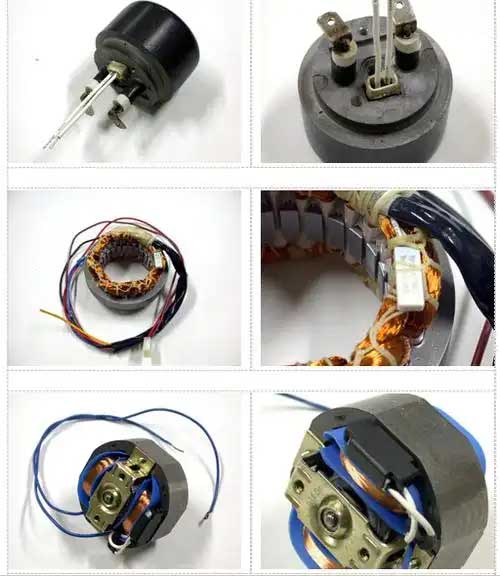

Как да инсталирате термичен протектор на моторната намотка
🔧 Аз. Основни стъпки за инсталиране
Намерете защитника:
Определете най-доброто разположение на термозащитата въз основа на дизайна на двигателя и работната среда. Той трябва да бъде разположен така, че да следи точно генерирането на топлина.
Окабеляване:
Внимателно следвайте електрическите схеми на производителя, за да осигурите правилни и сигурни връзки. Неправилното окабеляване може да доведе до неизправности или грешни показания.
Настройки за защита:
Регулирайте температурната граница на протектора според дизайна на двигателя и работната среда. Това гарантира, че протекторът изключва двигателя, преди той да прегрее.
Сигурна инсталация:
Уверете се, че протекторът е здраво монтиран и че няма открити или повредени проводници.
Тестване:
След монтажа, тествайте термозащитата, за да се уверите, че се задейства при правилната температурна настройка.
Важни съображения:
Безопасност: Винаги изключвайте захранването преди работа по каквото и да е електрическо оборудване.
Защита от претоварване: Уверете се, че термозащитата е правилно настроена, за да предотвратите претоварване, което може да повреди мотора.
Консултирайте се с документацията: Обърнете се към документацията на производителя за конкретни инструкции и електрически схеми.
Като следвате тези стъпки, можете да се уверите, че термичната защита на вашия двигател е инсталирана правилно и ефективно предпазва двигателя от прегряване.

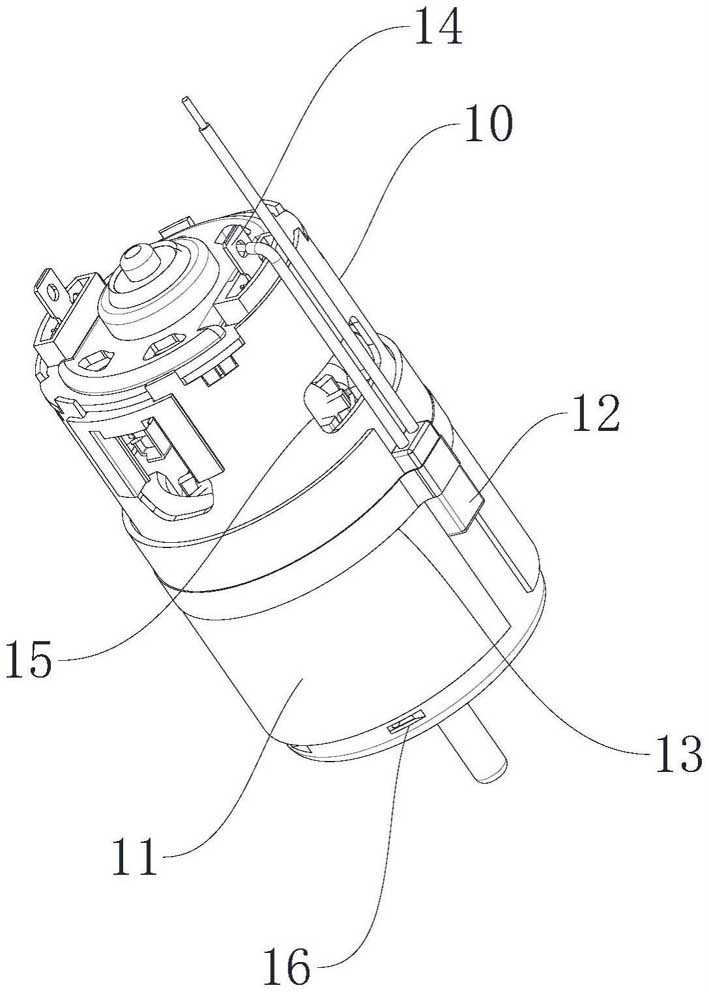

Начин на монтаж на вградена термична защита на двигателя
Операция на изключване
Преди монтаж, основното захранване трябва да бъде прекъснато и захранването трябва да бъде проверено, за да се предотвратят инциденти с токов удар.
Определете позицията на монтаж
Конвенционален мотор: Свържете последователно между изхода на контактора и входа на двигателя (главна верига);
Стартов двигател звезда-триъгълник: За предпочитане инсталирайте в горната част на главната верига, за да осигурите пълен мониторинг на тока.
Спецификация на окабеляването
Електрическа линия→Свържете към входа на протектора (маркиран “IN” или “Л”);
Моторна линия→Свържете към изхода (маркиран “ВЪН” или “Т1/Т2”);
Обработка на оловни проводници: Точката на огъване е ≥6 mm от основата, за да се избегне повреда на жицата.
Фиксиран метод
Необходими са шайби против разхлабване при фиксиране с винтове/нитове, за да се предотврати механичното пълзене да причини лош контакт.
Функционален тест
След възстановяване на захранването, използвайте мултиметър, за да откриете свързаността на входните и изходните клеми, за да симулирате прегряване, за да задействате реакция при изключване.
⚠️ II. Основно ръководство за избягване на клопка
| Грешна операция | Правилен метод | Предупреждение за риск |
| Принудително огъване в основата на повода | Внимателно огънете на 6 мм от корена | Неизправност на защитата, причинена от счупване на оловото |
| Термичен елемент от страната на биметала | Нагревателният елемент се поставя директно под биметала (ускорява топлопроводимостта) | Забавянето на действието изгаря двигателя |
| Не се охлажда след заваряване | Принудително охлаждане ≥30 секунди след заваряване | Дрейф на характеристиката на термистора |
| Не е избран според типа двигател | Делта моторът трябва да избере диференциален тип защита срещу загуба на фаза (като JR20) | Защитна сляпа зона при загуба на фаза |
🔌 III. Предпазни мерки за специални сценарии
Автомобилен мотор
Деактивирайте чистите механични протектори, и дайте приоритет на смарт модулите с интегрирана LIN шина (като TI DRV5013) за да избегнете смущения във функцията против прищипване.
Двигател с променлива честота
Защитникът трябва да бъде >50см от инвертора, и екранираният проводник е заземен, за да потисне електромагнитните смущения.
Микро мотор (като дрон)
Вградени PTC протектори (като Murata POSISTOR®) трябва да бъдат директно прикрепени към намотките, и трябва да се приложи термопаста за подобряване на ефективността на топлопроводимостта.
Приложение: Задаване на текущата спецификация
Стабилно работещ мотор: Ток на настройка = номинален ток на двигателя × (0.95~1,05)
Често стартиране и спиране на двигателя: Ток на настройка = номинален ток × 1.2 (трябва да си сътрудничат с реле за време)
✅ Стандарт за приемане
След ръчно задействане на протектора, контакторът трябва да се изключи в рамките на 0.5 секунди;
След продължителна работа за 72 часове, повишаването на крайната температура е ≤40K;
След теста за вибрации (ISO 16750), защитната функция е нормална.
Примерна инсталационна схема:
код за копиране на обикновен текст
[Мощност] → [Автоматичен прекъсвач] → [Контактор] → [Термо протектор] → [Мотор]
↑
[Контролна верига] ← [Протектор спомагателен контакт]
Забележка: Стрелката сочи текущата посока
Следването на този процес може да избегне 90% на инсталационни грешки. Препоръчително е да проверявате окисляването на контактите всеки месец след първия монтаж.
