Следва подробен анализ на структурните характеристики, принцип на работа и технически точки на основния температурен сензорен елемент на KSD301/KSD302 температурен превключвател – биметалната лента:
аз. Основни характеристики на биметален температурен чувствителен елемент
| Характеристики | Техническо описание |
| Структура на материала | Композит от две метални сплави с различни коефициенти на разширение (като никел желязо/манган мед), щампована в дисковидна тънка листова структура |
| Принцип на действие | Температурата се покачва → Биметалната лента се деформира поради топлина → Височината на арката внезапно се променя → Задвижва механичния механизъм да отскача незабавно и да отваря и затваря контактите |
| Скорост на реакция | Действие за внезапен скок на ниво милисекунда, за да се избегне повреда на контактите от дъга |
| Точност на температурата | Толерантност до ±2 ℃ (тип с висока точност), конвенционални модели ±3~10℃, определя се от процеса на термична обработка на металния лист |
| Механизъм за нулиране | След спадане на температурата, биметалната лента се връща в първоначалното си състояние и контактите автоматично се нулират (нормално затворен тип се затваря, когато температурата спадне, нормално отворен тип се отваря, когато температурата падне) |

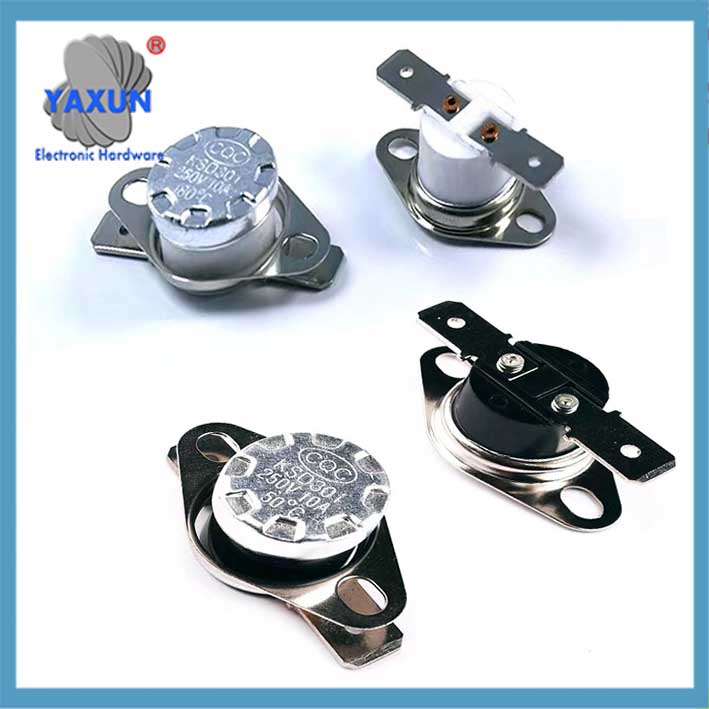

 Нормално отворен температурен превключвател KSD301 биметален температурен чувствителен елемент |

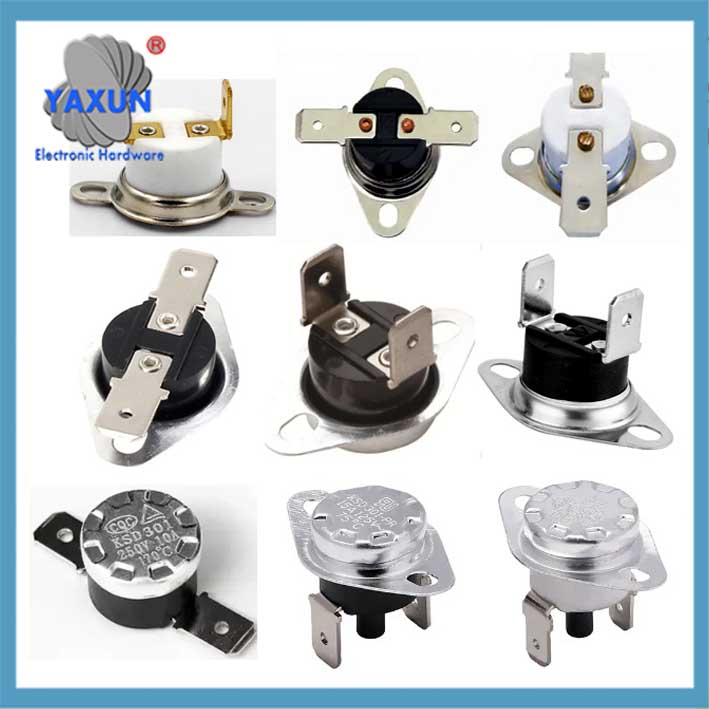

 Превключвател с висока температура KSD301 |

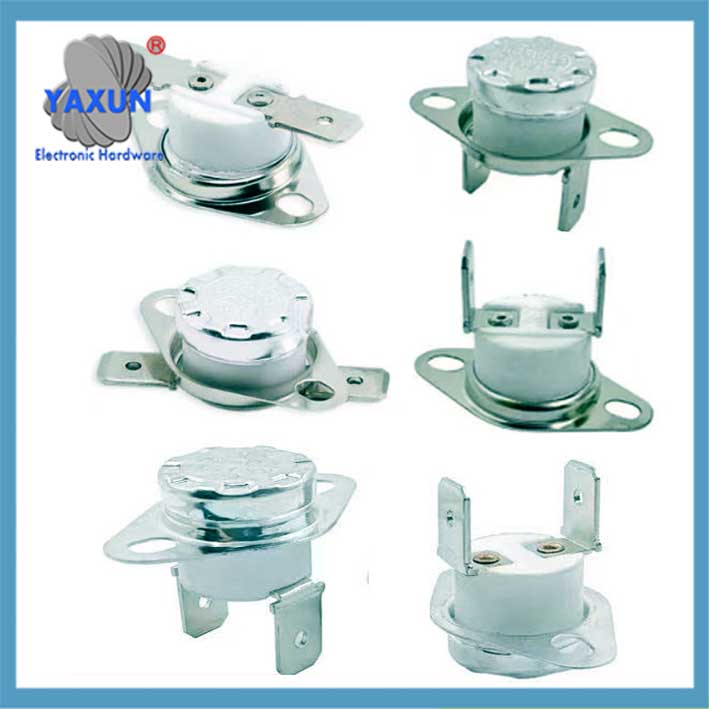

 Биметален температурен чувствителен елемент от KSD301 |
Параметри на температурен превключвател KSD301
II. Декомпозиция на работния процес
код за копиране на русалка
графика LR
А[нормално температурно състояние] –>|биметална лента свободна и права| Б[контакт затворен/отворен]
° С[температурата се повишава до стойността на действие] –>|внезапна промяна на височината на дъгата на биметалната лента| д[задвижващ механизъм за моментално отскачане]
д –>|нормално затворен тип| д[верига за изключване на контакта]
д –>|нормално отворен тип| Е[контактна верига за свързване]
G[температурата пада до нулиране на стойността] –>|биметалната лента се връща в права| Б
Ключов момент: Източникът на името е внезапната промяна на височината на арката на биметалната лента “превключвател тип щракване”, като се гарантира, че контактното действие е чисто и няма междинно състояние.
III. Ключови точки за използване и поддръжка
Избягвайте механични повреди
Забранено е притискането на биметалната лента с външна сила, тъй като деформацията ще доведе до отклонение или отказ на температурата на действие.
Изисквания за топлопроводимост
Монтажната повърхност трябва да е равна и чиста, и трябва да се нанесе термопаста, за да се гарантира, че топлината се прехвърля навреме към металната лента.
Температурни ограничения
Граница на толерантност на биметалната лента: краткосрочно ≤300 ℃, дългосрочно ≤240 ℃ (прегряването е склонно към умора на метала).
Съвпадение на натоварването
Строго е забранено превишаването на номиналния ток (като 10A модел, свързан към 15A товар), тъй като високата температура на дъгата ще синтерова биметалната лента.
IV. Справка за диагностика на неизправност
Контактна адхезия : Прекомерният ток на натоварване причинява електродъгово заваряване, и съвпадението на натоварването трябва да се провери и моделът трябва да бъде заменен.
Забавяне на действието : Монтажната повърхност е с лоша топлопроводимост или биметалната лента старее, така че нанесете отново силиконова грес или сменете компонента.
Неуспешно нулиране : Биметалната лента се деформира и залепва, и термостата трябва да се смени като цяло.
▶️ Резюме: Биметалната лента е “температурен датчик + задвижващ механизъм” интегриран компонент на KSD301. Дизайнът на неговата дисковидна структура и съотношението на сплавта директно определят точността и надеждността на температурния контрол.
