Sự khác biệt và ứng dụng của cầu chì thổi nhanh và thổi chậm

Sự khác biệt cốt lõi giữa cầu chì tác dụng nhanh và tác dụng chậm. Sự khác biệt chính của chúng nằm ở tốc độ nóng chảy và khả năng chịu được dòng xung. Cầu chì tác dụng nhanh phản ứng nhanh và thích hợp để bảo vệ các mạch nhạy cảm; cầu chì hoạt động chậm có thể chịu được dòng điện tăng vọt tức thời và tránh kích hoạt sai.

Liên quan đến kịch bản ứng dụng, người ta đề cập rằng cầu chì tác động nhanh phù hợp với tải điện trở và bảo vệ IC, trong khi cầu chì tác dụng chậm phù hợp với tải điện dung/cảm ứng. Thông tin này rất quan trọng vì kịch bản ứng dụng sai sẽ khiến thiết bị không khởi động được hoặc không bảo vệ được. Điều đặc biệt nhấn mạnh là phải sử dụng cầu chì tác động chậm trong những trường hợp có dòng điện tăng vọt như chuyển mạch nguồn điện..

Về nguyên tắc kỹ thuật, cái “đặc điểm độ trễ” cầu chì tác dụng chậm có nguồn gốc từ cấu trúc và thiết kế vật liệu đặc biệt, cho phép chúng hấp thụ năng lượng và chống lại các xung. Lời giải thích về nguyên tắc này rất có giá trị và có thể giúp người dùng hiểu tại sao cầu chì tác động nhanh không thể thay thế cầu chì tác động chậm một cách đơn giản..

Những gợi ý thiết thực cho việc lựa chọn tham số: Dòng điện định mức là 1.5-2 lần dòng điện làm việc. Tuy nhiên, điều quan trọng cần lưu ý là sự hiểu lầm rằng hành động càng nhanh, càng tốt. các “sự chậm chạp” cầu chì hoạt động chậm thực chất là sự phản ánh khả năng phán đoán thông minh của họ.

Sẽ rõ ràng hơn nếu xem xét việc tổ chức nó thành một bảng để hiển thị sự so sánh. Bảng nên bao gồm bốn chiều: Đặc điểm hợp nhất, tải áp dụng, ứng dụng điển hình, và nguyên tắc thay thế, để người dùng có thể nhìn thấy nó trong nháy mắt. Ví dụ, cái “khả năng chống đột biến” của cầu chì nổ chậm tương ứng với tải điện dung/cảm ứng, và các ứng dụng điển hình là chuyển đổi nguồn điện và khởi động động cơ.

Sự khác biệt chính giữa tác dụng nhanh (đòn nhanh) và tác dụng chậm (đòn chậm) cầu chì nằm ở đặc điểm nung chảy, kịch bản ứng dụng và khả năng chống đột biến. Sự so sánh cụ thể như sau:

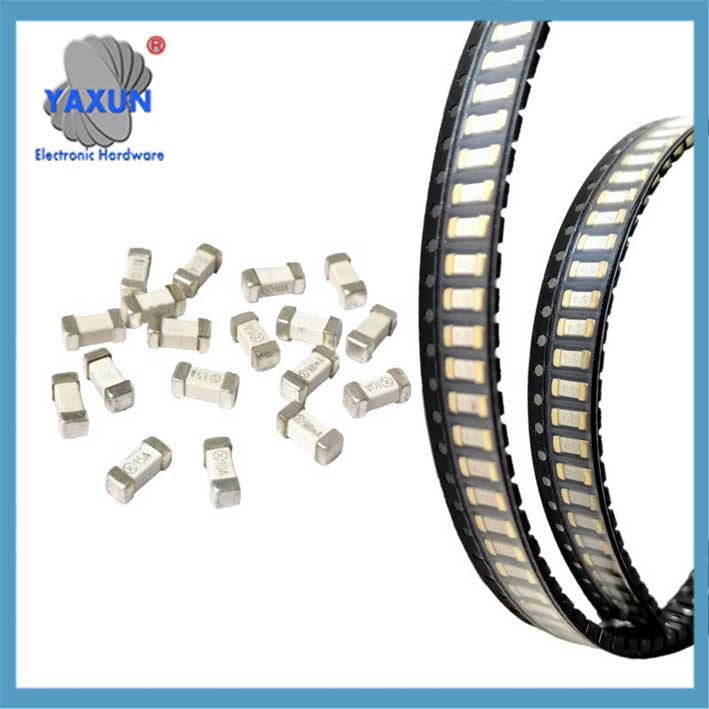

Nhanh-chậm, nghỉ nhanh 6125 cầu chì chip 20A, 30MỘT, 40MỘT, để bảo vệ mạch pin năng lượng mới

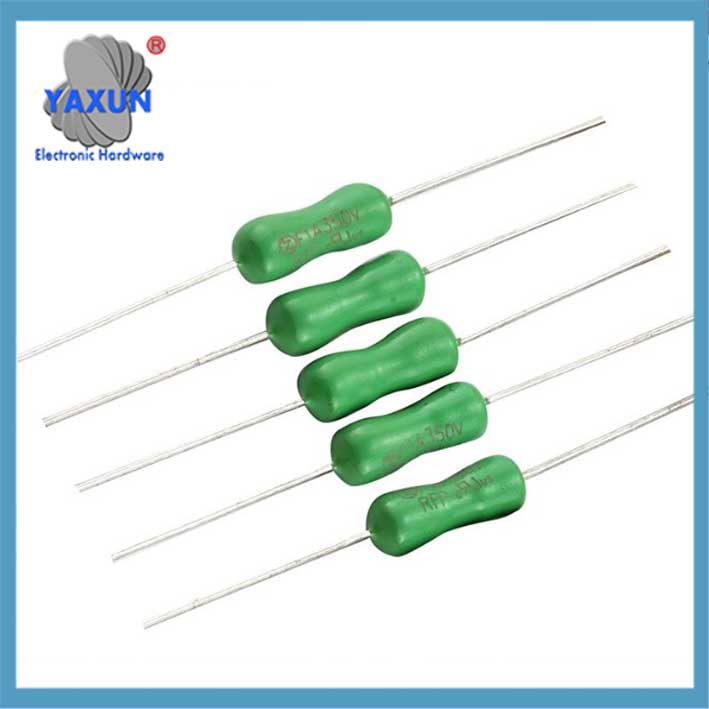

Loại điện trở siêu nhỏ Pico Hộp mực thu nhỏ Cầu chì 250v với trục chì màu xanh lá cây hoạt động nhanh Thổi nhanh

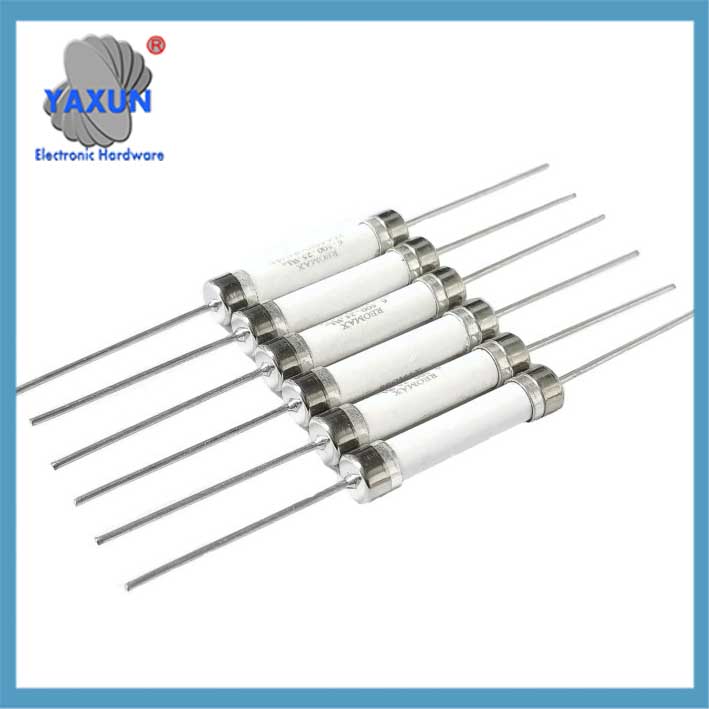

6×30, 6.3×32 cầu chì tác động nhanh Ống 200mA-50A 500V, 600V., 750, 1000V.

TÔI. Sự khác biệt cốt lõi

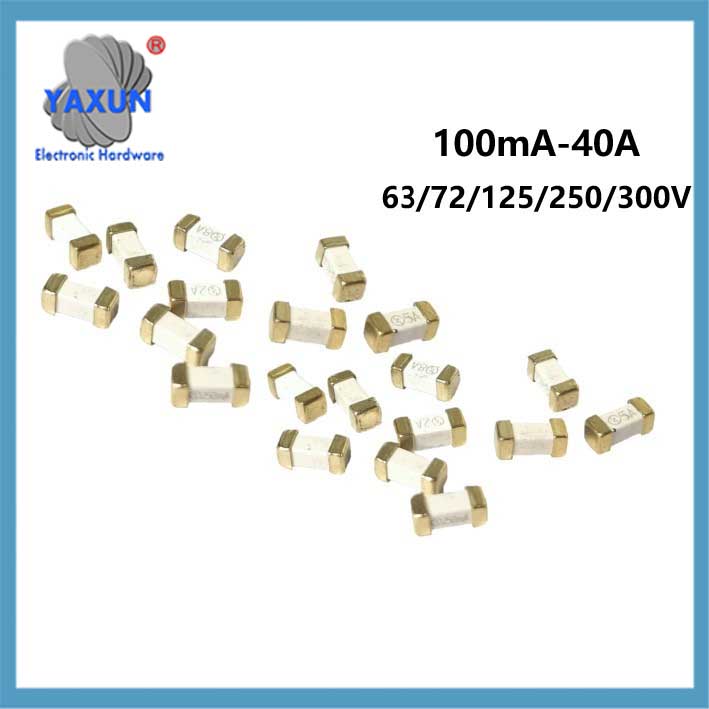

Tác dụng nhanh, chip tác dụng chậm cầu chì 63V 72V 125V 250V 300V cho pin năng lượng mới

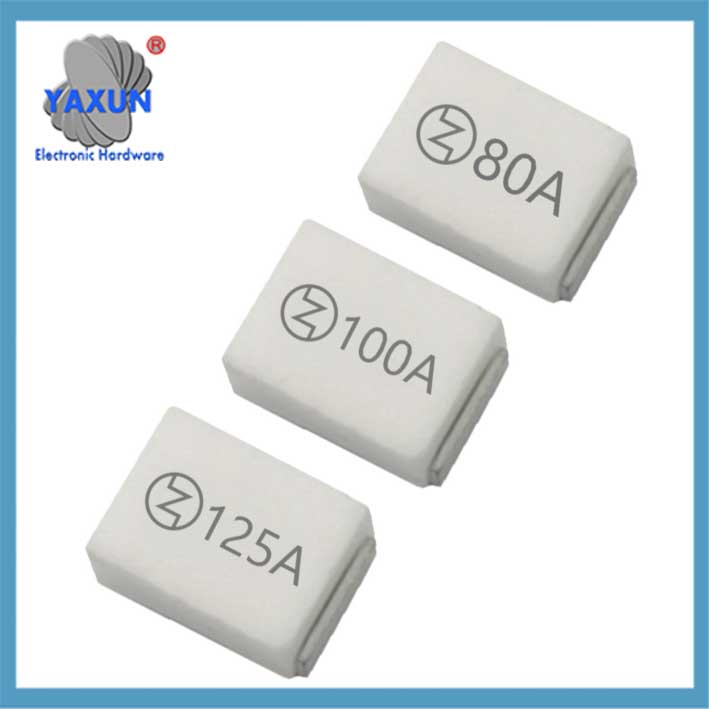

8810 cầu chì chip dòng cao 20A-125A cầu chì gốm vuông thổi chậm 32V ~ 125V

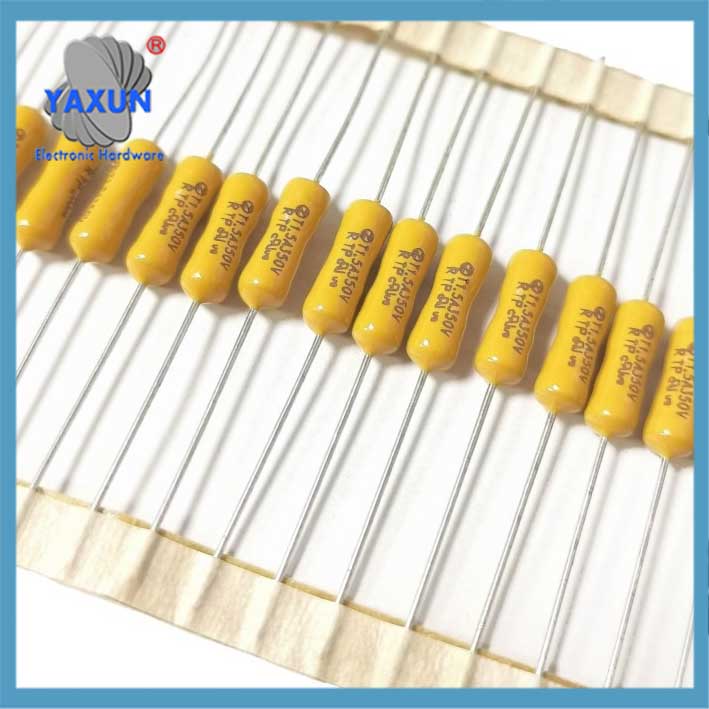

2.4-7mm trục Cầu chì màu xanh lá cây/vàng 125-250V 630mA 1A ~ 15A Cầu chì kháng PICO thổi nhanh-chậm

Ii. Kịch bản ứng dụng‌
‌Trường hợp áp dụng cầu chì tác dụng nhanh‌
Mạch điện trở có dòng điện làm việc ổn định (ấm đun nước điện, lò sưởi);
Mạch cần bảo vệ nhanh chóng các thiết bị có giá trị (Ic, ống MOS);
Thiết bị điện tử nhạy cảm không có dòng điện đột biến.

‌Các tình huống ứng dụng cầu chì thổi chậm‌
Mạch điện dung có xung khởi động (sạc tụ điện điện phân chuyển mạch cung cấp điện);
Tải cảm ứng với dòng khởi động lớn (động cơ, máy nén);
Các đầu nối nguồn vào/ra và các liên kết khác dễ bị nhiễu xung.

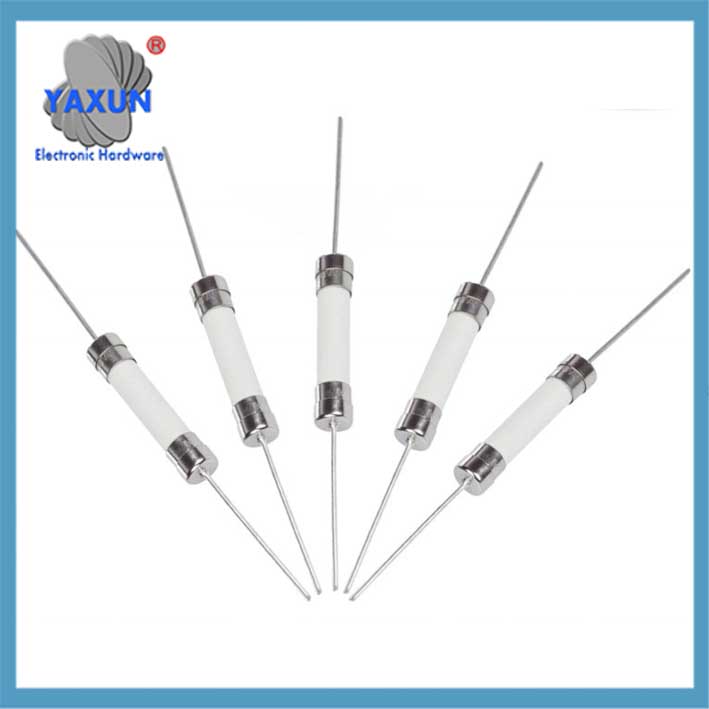

6×30 cầu chì gốm 500V/250V/125V 200mA-50A thổi chậm thổi nhanh

6×30, 6.35×32 ống cầu chì gốm cao áp 200mA-50A 500V, 600V., 750V., 1000V.

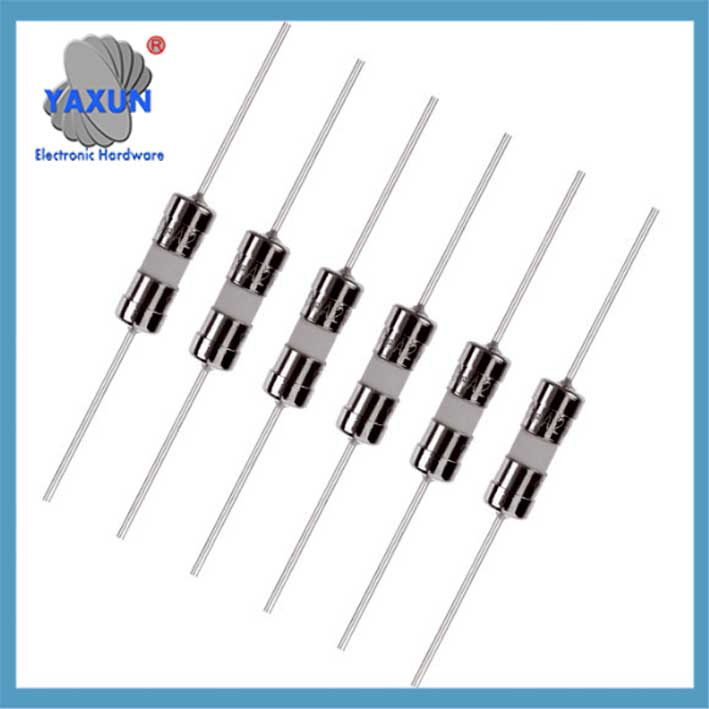

Cầu chì gốm 3×10, 3.6×10, 4Ống cầu chì gốm x11mm Thân đơn 200mA-15A & bằng dây dẫn

‌III. Cân nhắc lựa chọn‌
‌Dòng điện định mức‌: Thường xuyên 1.5-2 lần dòng điện hoạt động tối đa của thiết bị để tương thích với các xung đột biến.
‌Nguyên tắc thay thế‌:
Ngắt nhanh có thể được thay thế bằng ngắt chậm để cải thiện khả năng chống nhiễu (ngoại trừ các mạch nhạy cảm);
‌Không bao giờ thay thế ngắt chậm bằng ngắt nhanh, nếu không nó sẽ gây ra cầu chì khởi động (chẳng hạn như khi động cơ khởi động).
‌Đánh dấu sự khác biệt‌:
Fast break thường được đánh dấu bằng chữ ‌F‌ (Tác dụng nhanh), và ngắt chậm được đánh dấu bằng ‌T‌ (Thời gian trễ).

‌IV. Nguyên tắc kỹ thuật‌
‌Cơ chế trì hoãn ngắt chậm‌: Hấp thụ năng lượng thông qua các cấu trúc đặc biệt (chẳng hạn như hợp kim tan chảy), tạm thời chịu được dòng xung (chẳng hạn như dòng sạc tụ điện), và chỉ cầu chì khi quá tải liên tục.
‌Cơ chế ngắt nhanh‌: Cầu chì có cấu trúc tốt và nhạy cảm với những thay đổi hiện tại, phá vỡ ngay lập tức khi xảy ra quá dòng.

⚠️ ‌Sửa chữa hiểu lầm‌: Nghỉ chậm không có nghĩa là “phản ứng chậm”, Nhưng nó có thể phân biệt giữa dòng lỗi và dòng xung để tránh bảo vệ sai.
