Surface Mount SMD Chip Fuse Nhà cung cấp Trung Quốc

Một số công ty có trụ sở tại Trung Quốc chuyên sản xuất thiết bị gắn trên bề mặt (SMD) cầu chì chip hiện tại, với Dongguan YAXUN Electronics và FBelec là những ví dụ nổi bật. Các công ty này cung cấp nhiều loại cầu chì SMD, bao gồm các tùy chọn tác dụng nhanh và tác dụng chậm, và phục vụ cho các mức điện áp và dòng điện khác nhau, với một số ứng dụng chuyên dụng như bộ sạc xe hơi.
Dưới đây là cái nhìn chi tiết hơn về một số nhà cung cấp chính:
Công ty TNHH Điện tử Đông Quan YAXUN, Ltd.:
Công ty này là nhà sản xuất lớn các linh kiện bảo vệ mạch, bao gồm cả cầu chì SMD, và tập trung mạnh vào ngành công nghiệp thiết bị gia dụng và ô tô. Họ cung cấp nhiều kích cỡ khác nhau (ví dụ., 0603, 1032, 1206, 2410, 6125) và các loại (đòn nhanh, đòn chậm).

2410/1808/6125 Cầu chì điện SMD 0,5a ~ 30a

Cầu chì điện Eaton Bussmann SMD 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 Cầu chì một lần SMD 1~30A 32V, 63V.

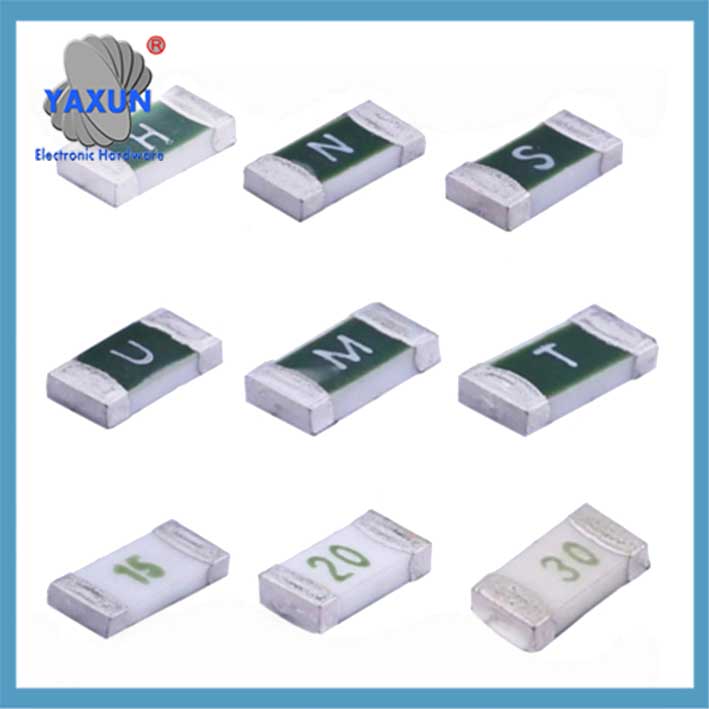

Cầu chì chip là các thành phần bảo vệ mạch thu nhỏ sử dụng công nghệ gắn trên bề mặt (SMT). Chúng chủ yếu được chia thành hai loại: Loại cầu chì một lần và loại tự phục hồi. Sau đây là phần giới thiệu chi tiết từ các khía cạnh của phân loại, nguyên tắc làm việc, và ứng dụng:
1. Phân loại cốt lõi
‌Cầu chì chip dùng một lần‌
Theo kích thước: Các gói tiêu chuẩn EIA như 0402 (1.0×0,5mm), 0603 (1.6×0,8mm), Và 1206 (3.2×1.6mm).
Theo đặc điểm cầu chì:
Loại cầu chì chậm (dấu T/TT): thích hợp cho các mạch có dòng điện tăng đột biến như động cơ và máy biến áp;
Loại cầu chì nhanh (Dấu F/FF): được sử dụng cho các mạch chính xác mà không bị đột biến;
Cấu trúc điển hình: gói ống vuông gốm, chứa đầy môi trường chữa cháy hồ quang cát thạch anh, và thiết kế điện cực hai lớp để cải thiện độ ổn định dẫn điện.

‌Cầu chì chip có thể đặt lại (PPTC)‌
Vật liệu cốt lõi: nhựa polymer và các hạt dẫn điện được kết hợp, và thiết lập lại tự động đạt được thông qua độ nhạy nhiệt độ;
Quá trình làm việc: khi xảy ra quá dòng, nhựa nở ra để chặn đường dẫn điện, và sau khi lỗi được loại bỏ, sự dẫn truyền được phục hồi sau khi làm mát;
Kích thước phổ biến: 0805, 1812, 2920, vân vân., duy trì dòng điện 0,05-3,0A.

2. Đặc điểm kỹ thuật chính
‌Cơ chế kết hợp‌: tuân theo định luật Joule (Q=I2Rt), cầu chì nóng lên và tan chảy khi xảy ra quá dòng;
‌Quy trình bảo vệ môi trường‌: Công nghệ hàn không chì, tuân thủ RoHS 2.0 tiêu chuẩn, nội dung chính <1000trang/phút;
‌Tối ưu hóa hiệu suất‌:
Đổ cát thạch anh rút ngắn thời gian phá vỡ 0.1 giây (Tại 20 lần dòng định mức);
Tốc độ phản hồi tự phục hồi tỷ lệ nghịch với cường độ dòng điện sự cố.

3. Kịch bản ứng dụng điển hình
‌Điện tử tiêu dùng‌: pin điện thoại di động, Bảo vệ giao diện USB (thường được sử dụng 0603 bao bì);
Thiết bị công nghiệp‌: công tắc điều khiển theo chương trình, đơn vị bảo mật bảng vá lỗi;
‌Điện tử ô tô‌: mạch sạc xe bảo vệ quá dòng.

SST1300 3A300V 2410 1808 6125 Cầu chì SMD

Chip cầu chì 1808 KOAC hiện tại 2410 SMD CCF1N Thổi bình thường 1A 1.6A 2.5A 3.15A 4A 5A 6.3A 8A 10A 125V MOUN

0603 Cầu chì chip gốm T1A-8A

4. Cân nhắc lựa chọn
Dòng điện định mức phải lớn hơn 1.25 lần dòng điện làm việc;
Điện trở xung yếu hơn so với cầu chì ống thủy tinh, và tác động của dòng điện tăng vọt cần được đánh giá;
Loại tự phục hồi không phù hợp với các tình huống yêu cầu bảo vệ tắt nguồn hoàn toàn.

Các nhà sản xuất chính thống hiện nay như Oxis Electronics đã tung ra cầu chì chip vuông cải tiến, giúp tối ưu hóa độ tin cậy của kết nối thông qua nắp vuông bằng đồng và cầu chì hợp kim.
