Cầu chì có thể đặt lại (PPTC) là thành phần bảo vệ quá dòng có chức năng đặt lại tự động. Được làm từ hỗn hợp polyme phân tử cao và các hạt dẫn điện, nó nhanh chóng cắt dòng điện khi xảy ra sự cố bất thường trong mạch và tự động khôi phục khả năng dẫn điện sau khi lỗi được giải quyết. Sau đây là các tính năng cốt lõi và nguyên tắc hoạt động của nó:

Cầu chì PTC có thể tái định cư 72V 0.3A 300MA RXEF030 SERIES 10A , 32Trong DC 16V

Cầu chì nhỏ 10A , 32Cầu chì có thể đặt lại V dc PTC 16V 4A

FUSE có thể tái định cư 30V PTC Polymer PPTC DIP JK30 0,5A 0,75A 0,9A 1,1A ~ 10A

TÔI. Nguyên lý làm việc của cầu chì có thể đặt lại
Một cầu chì có thể tái định cư được làm bằng hệ số nhiệt độ dương tính polymer (PTC) vật liệu. Nó tự động cắt mạch trong trường hợp quá dòng hoặc ngắn mạch. Khi lỗi mạch được giải quyết, nó tự động khôi phục dẫn truyền, loại bỏ sự cần thiết phải thay thế cầu chì thủ công.

Cầu chì có thể đặt lại hoạt động như thế nào: Sử dụng các đặc tính PTC của vật liệu, nó duy trì điện trở tương đối thấp ở nhiệt độ phòng (25°C), thường ít hơn 1 om. Khi dòng điện chạy qua nó tăng và vượt quá dòng định mức của vật liệu, làm cho nhiệt độ tăng lên, sức đề kháng của nó tăng nhanh đến mức megohm. Tại thời điểm này, dòng điện chạy qua nó rất thấp, tương tự như mạch hở, do đó bảo vệ các mạch tiếp theo. Khi tải mạch trở lại bình thường, điện trở của vật liệu PTC giảm xuống dưới giá trị bình thường, và cầu chì có thể đặt lại sẽ trở lại dẫn điện, cho phép mạch tiếp tục hoạt động bình thường. Trạng thái bình thường: Các hạt dẫn điện tạo thành một đường dẫn có điện trở thấp (tiêu biểu <1Ồ) trong polyme, cho phép dòng điện ổn định.
Kích hoạt quá dòng/quá nhiệt: Dòng điện bất thường làm tăng nhiệt độ, làm cho polyme giãn nở và phá vỡ mạng dẫn điện, dẫn đến sự gia tăng đột ngột điện trở ở phạm vi megaohm và giới hạn dòng điện.
Phục hồi tự động: Sau khi lỗi được giải quyết, polyme nguội đi và co lại, cho phép các hạt dẫn điện kết nối lại và trở về trạng thái điện trở thấp.

Ii. Các tính năng chính
Phục hồi tự động: Cung cấp hàng ngàn chu kỳ bảo vệ lặp lại mà không cần thay thế thủ công.
Bảo vệ kép: Đáp ứng cả quá dòng và quá nhiệt (nhiệt độ môi trường ảnh hưởng đến ngưỡng chuyến đi).
Phản hồi nhanh: Thời gian ngắt ở mức mili giây, tỷ lệ nghịch với cường độ dòng điện sự cố.
Độ tin cậy: Đáng tin cậy hơn cầu chì sử dụng một lần và có thể được sử dụng nhiều lần.

Iii. Các loại và thông số
Các loại gói:

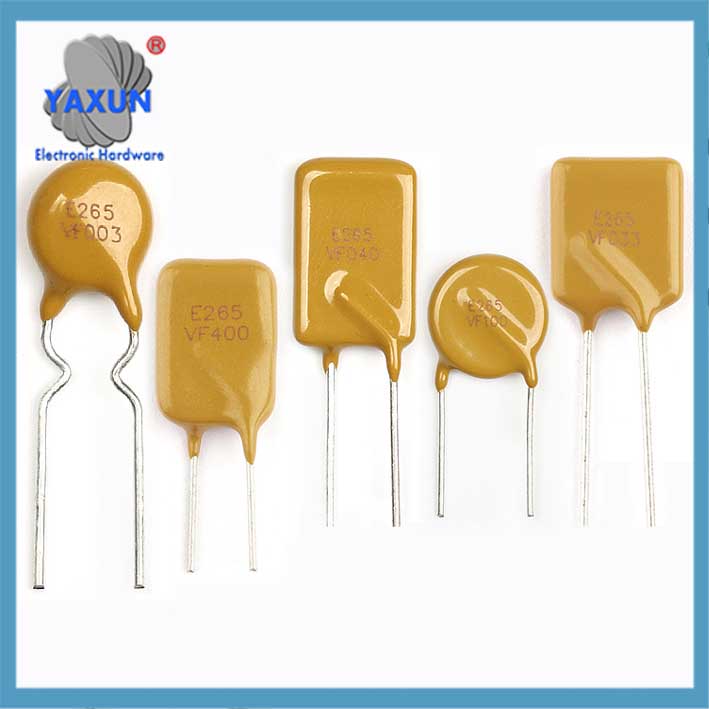

Xuyên lỗ (đạo trình xuyên tâm) và các thiết bị gắn trên bề mặt (SMD, chẳng hạn như 0805 Và 1206). Thông số cốt lõi:

Giữ hiện tại (tôi giữ): Dòng điện tối đa có thể chạy liên tục ở 25°C.

Chuyến đi hiện tại (Itrip): Dòng điện tối thiểu kích hoạt bảo vệ.

Chịu được điện áp (Vmax): Điện áp tối đa mà cầu chì có thể đặt lại có thể chịu được khi ở chế độ bảo vệ.

tôi giữ: Còn được gọi là dòng điện định mức, đây là dòng điện hoạt động tối đa mà cầu chì có thể đặt lại có thể chạy liên tục ở 25°C. Dưới dòng điện này, cầu chì duy trì điện trở thấp. (Cũng, cần xem xét ảnh hưởng của nhiệt độ vận hành đến Ihold.)

Khi nhiệt độ giảm xuống dưới 25°C, Ihold tăng, trong khi khi nhiệt độ hoạt động tăng lên, Tôi giữ giảm. Khi thiết kế mạch sử dụng cầu chì có thể cài đặt lại, nhiệt độ hoạt động phải được xem xét.

Khi chọn cầu chì có thể đặt lại, đảm bảo rằng dòng điện Ihold lớn hơn dòng tải tối đa trong mạch, nhưng không vượt quá tải định mức của mạch hoặc thiết bị.

Itrip: Còn được gọi là dòng điện chuyến đi, đây là dòng điện tối thiểu mà tại đó điện trở của cầu chì có thể đặt lại bắt đầu tăng ở 25°C. Đây là ngưỡng hiện tại mà cầu chì có thể đặt lại bắt đầu hoạt động. Khi dòng điện vượt quá dòng điện I cắt, cầu chì chuyển sang trạng thái điện trở cao, ngắt kết nối mạch. Điểm I này là điểm chuyển tiếp nơi điện trở PPTC thay đổi từ thấp đến cao.
3. Vmax: Còn được gọi là điện áp định mức, đây là điện áp tối đa mà cầu chì có thể chịu được ở 25°C. Đảm bảo điện áp định mức lớn hơn hoặc bằng điện áp tối đa trong mạch, vì điện áp rơi trên nguồn điện sẽ tác dụng lên cầu chì khi mạch hạ lưu bị đoản mạch.

4. Thời gian vận hành: Đây là thời gian để điện trở của cầu chì đạt giá trị cực đại khi dòng điện 5 lần tôi giữ ở 25°C. các “Thời gian” trong bảng 1 là thời gian hoạt động, thể hiện bằng giây.

Iv. Các ứng dụng điển hình
Bảo vệ quá dòng: Thiết bị truyền thông, Gói pin, Trình điều khiển LED.
Bảo vệ phân cực ngược: Cổng đầu vào nguồn.
Bảo vệ chống sét: Đường tín hiệu hoặc mạch nhạy cảm.

V.. Mạch chung cho cầu chì có thể đặt lại

1. Mạch bảo vệ quá dòng điện

Nối nối tiếp cầu chì có thể đặt lại với đầu vào đường dây điện. Nếu dòng điện định mức vượt quá, cầu chì sẽ ngắt. (Xem hình 3.)

2. Giao diện đầu ra PCB

Ví dụ, cho một cổng USB, kết nối PPTC nối tiếp với chân nguồn để bảo vệ nguồn điện đầu ra.

3. Mạch bảo vệ phân cực ngược nguồn

Khi mạch phân cực ngược, dòng điện chạy qua cầu chì có thể đặt lại cao, tăng điện trở và ngắt mạch, bảo vệ các mạch tiếp theo.

4. Mạch bảo vệ IO

Kết nối cầu chì có thể đặt lại nối tiếp với đường tín hiệu IO và, kết hợp với diode TVS, ngăn ngừa hư hỏng do đột biến đối với chip điều khiển.

VI. Lựa chọn những điểm chính

Chọn mạch dựa trên điện áp hoạt động của mạch, nhiệt độ môi trường xung quanh, dòng điện định mức, và đường cong thời gian hoạt động. Ví dụ, mạch 48V yêu cầu model có điện áp chịu được từ 60V trở lên. Việc giảm dòng điện nên được xem xét đối với môi trường nhiệt độ cao. Nguồn điện yêu cầu bảo vệ quá dòng. Điện áp hoạt động của nó là 24V, Dòng hoạt động tối đa của nó là 450mA, và nhiệt độ hoạt động tối đa của nó là 50°C. Yêu cầu bảo vệ ở mức 1,4A, và mạch phải được bảo vệ trong vòng 1 giây ở 5A.
Đầu tiên, vì nguồn điện là 24V, Vmax của nguồn điện phải lớn hơn 24V, với một số lợi nhuận. Vì thế, năm thành phần đáp ứng yêu cầu này.

Thứ hai, vì mạch có nhiệt độ hoạt động tối đa là 50°C, giá trị tôi giữ phải xấp xỉ 80% của giá trị danh nghĩa thực tế. Vì thế, SMD2920P075TF và SMD2920P100TF đáp ứng yêu cầu này, vượt quá yêu cầu tôi giữ = 0.45/0.8 = 0,56A. thứ ba, thời gian hoạt động: Khi dòng điện là 5A, SMD2920P075TF và SMD2920P100TF hoạt động trong vòng chưa đầy 1 giây. Tuy nhiên, để bảo vệ quá dòng nhanh hơn, chúng tôi thường khuyên dùng SMD2920P075TF do thời gian hoạt động ngắn hơn.

Yaxun Electronics cung cấp các PPTC plug-in và SMD độc quyền toàn cầu.
Các sản phẩm của SMD bao gồm SMD0603P, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, và dòng SMD2920P.

Các sản phẩm plug-in bao gồm HL06, HL16, HL30, HL60, HL130, HL250, và dòng HL600.
Yaxun Electronics chuyên về các dịch vụ thiết kế cầu chì có thể đặt lại tuân thủ EMC và cung cấp thử nghiệm miễn phí trong phòng thí nghiệm.
