5×20 mm nhanh (Chậm) Ống dẫn ống có chì

các 520 Cầu chì là một ống cầu chì bằng thủy tinh hoặc gốm hình trụ có đường kính 5 mm và chiều dài 20 mm. Điện áp định mức thường là 250V, và phạm vi hiện tại từ 0,1A đến 30A.

Có hai loại chính 5*20 cầu chì: kiểu thổi nhanh (Loại f) và kiểu thổi chậm (Loại t). Loại thổi nhanh phù hợp với các thiết bị điện tử thông dụng, trong khi loại thổi chậm phù hợp với các thiết bị có dòng khởi động lớn như động cơ. Các thông số kỹ thuật hiện tại rất rộng, từ 0,1A nhỏ nhất đến 30A lớn nhất.

Cầu chì thổi nhanh F5AL Cầu chì thủy tinh 5A 250V 0.2 x 0.79 inch, 5 x 20 mm (5amp)

2Một cầu chì ống thủy tinh hoạt động nhanh 250V 5 mm x 20 mm

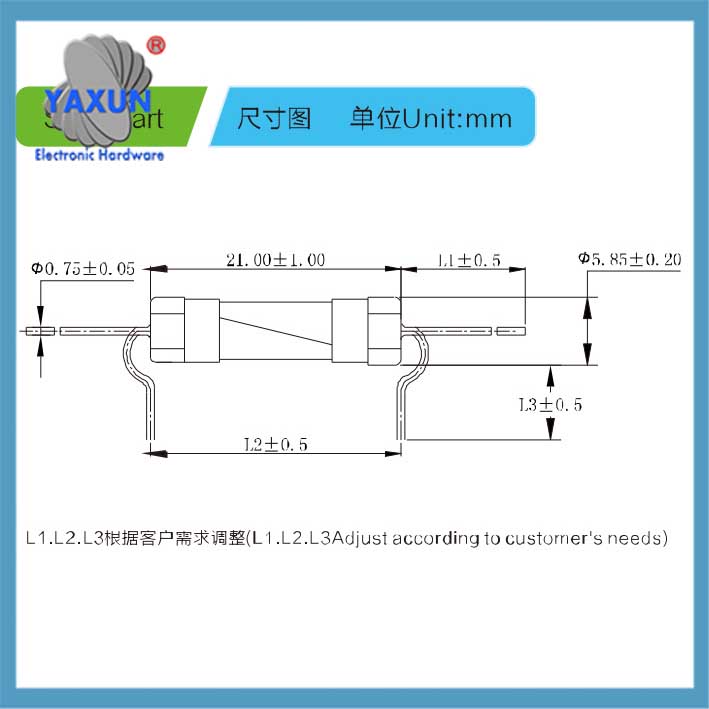

5 * 20mm Ống cầu chì thủy tinh hướng trục có hình ảnh kích thước dây chì

Liên quan đến kịch bản ứng dụng, Loại cầu chì này được sử dụng rộng rãi trong các thiết bị gia dụng, Thiết bị công nghiệp, điện tử ô tô và các lĩnh vực khác. Các tham số cần được chú ý khi mua bao gồm hiện tại được xếp hạng, Điện áp định mức, Đặc điểm hợp nhất (nhanh hay chậm), và tiêu chuẩn chứng nhận (chẳng hạn như UL, CSA, VDE, vân vân.).

Ngoài ra còn có nhiều loại khác nhau 5*20 người giữ cầu chì, chẳng hạn như loại trình cắm trực tiếp, loại không thấm nước với dây dẫn, và loại gắn PCB. Giá đỡ cầu chì chống nước phù hợp với môi trường khắc nghiệt như chiếu sáng ngoài trời. Khả năng mang dòng điện của giá đỡ cầu chì thường là 6-10A, và có thể đạt tới 30A.

5*20 cầu chì là kích thước tiêu chuẩn (5đường kính mm, 20chiều dài mm) thành phần bảo vệ mạch hình trụ, chủ yếu được sử dụng để bảo vệ quá dòng. Sau đây là đặc điểm cốt lõi và thông tin ứng dụng của nó:

TÔI. Thông số kỹ thuật cơ bản và các loại
‌Kích thước tiêu chuẩn‌
Thiết kế hình trụ thống nhất với đường kính 5 mm × chiều dài 20 mm, gói thủy tinh hoặc gốm, và điện cực nắp kim loại ở cả hai đầu. ‌
‌ GLASS TUBE‌: trong suốt và có thể nhìn thấy, dễ dàng quan sát trạng thái cầu chì (phổ biến trong các thiết bị gia dụng điện áp thấp).
‌Ceramic ống‌: chịu nhiệt độ cao mạnh mẽ, phù hợp với môi trường công nghiệp. ‌

‌Dải dòng điện và điện áp‌
Điện áp được điều chỉnh: điện áp chính là 250V, và một số model hỗ trợ 125V. ‌
Phạm vi dòng điện: Bao phủ ‌0,1A ~ 30A‌, các phân đoạn chung bao gồm:
‌Dòng điện nhỏ‌ (1A): 0.1MỘT, 0.2MỘT, 0.25MỘT, 0.5MỘT, 1MỘT (dụng cụ chính xác, Ánh sáng LED);
‌Dòng điện trung bình và cao‌ (>1MỘT): 2MỘT, 3MỘT, 5MỘT, 10MỘT, 15MỘT, 20MỘT, 30MỘT (thiết bị cung cấp điện, động cơ);

‌Đặc điểm kết hợp‌ ‌Loại ngắt nhanh (Loại f): Phản hồi nhanh, thích hợp cho các thiết bị điện tử nhạy cảm (được đánh dấu như F1A, F5A). ‌
‌Loại ngắt chậm (Loại t): Chống sốc dòng điện tức thời, thích hợp cho động cơ và máy biến áp (được đánh dấu như T2A, T10A). ‌

5 * 20mm Ống cầu chì thủy tinh hướng trục Thổi nhanh 250V Có dây chì 0,5A/1A/2A/3A/3.15A/4A/5A/6.3A/8A/10A/12A/15A

5 * 20Cầu chì kính hướng trục mm Ngắt nhanh nhanh 250V với dây chì 0,5A-25A

520S-250MA .25A 250V Slow Blow 5 x 20 Cầu chì hộp mực

Ii. Các thông số và chứng nhận chính

Hiệu suất điện‌ ‌Khả năng ngắt‌: 35A@250V (mô hình hiện tại thấp) đến 200A@250V (mô hình hiện tại cao), đảm bảo ngắt kết nối an toàn trong trường hợp ngắn mạch. ‌
‌Khả năng thích ứng nhiệt độ‌: Nhiệt độ làm việc ‌-55oC~125oC‌, đã vượt qua bài kiểm tra sốc nóng và lạnh (-40Chu kỳ oC ~ 90oC). ‌

‌Chứng nhận an toàn‌
Các sản phẩm chủ đạo đã vượt qua ‌UL, CSA, CCC, VDE, Chứng nhận RoHS‌ và đáp ứng các tiêu chuẩn an toàn quốc tế. ‌

🛠️III. Kịch bản ứng dụng và phụ kiện
‌Housekeep thiết bị‌: bộ đổi nguồn, bảng mạch thiết bị nhỏ (thường được sử dụng 1A ~ 5A). ‌
Thiết bị công nghiệp‌: ổ đĩa servo, Mô -đun nguồn (thường được sử dụng 10A ~ 30A). ‌
‌Thiết bị ngoài trời‌: Giá đỡ cầu chì không thấm nước (Lớp IP67) cho đèn đường và thiết bị gắn trên xe. ‌

‌Matching Fuse Holder‌
Loại cài đặt PCB: thiết kế chân thẳng/chân cong (chẳng hạn như PTF-77), hỗ trợ dòng điện 10A ~ 20A. ‌
‌Loại chì chống nước‌: với vỏ bọc PVC và thiết bị đầu cuối bằng đồng mạ niken (chẳng hạn như H3-520E), thích hợp với môi trường khắc nghiệt. ‌

💡 IV. Đề xuất mua hàng ‌Kết hợp hiện tại‌
Chọn theo 1.5 lần cường độ dòng điện cực đại của mạch (Ví dụ: dòng điện cực đại của mạch là 2A → chọn cầu chì 3A). ‌
‌Loại động cơ‌: Thích kiểu nghỉ chậm (T) để tránh cầu chì sai khi khởi động. ‌Mạch kỹ thuật số‌: Chọn kiểu ngắt nhanh (F) để tăng cường phản ứng quá dòng. ‌
‌Chứng nhận và độ tin cậy‌
Xác nhận sản phẩm có nhãn ‌UL/CCC‌ để tránh các nhãn hiệu không được chứng nhận (rủi ro an toàn cao). ‌

‌Kênh mua hàng‌
Mua số lượng lớn: Điện tử Yaxun’ 1688 nền tảng ($0.02/cái, 100 mảnh tối thiểu) ‌
Thay thế bán lẻ: Điện tử Yaxun’ JD/Tmall (Về $0.5 vì 10 miếng). ‌

Tóm tắt
5*20 cầu chì là thành phần bảo vệ cơ bản của mạch điện tử. Việc lựa chọn cần phải căn cứ vào nhu cầu hiện tại, đặc điểm nung chảy và điều kiện môi trường. Ưu tiên sản phẩm có thương hiệu có chứng nhận đầy đủ (như Litte và Huade), và ghép chúng với giá đỡ cầu chì tương ứng để đảm bảo lắp đặt ổn định. ‌ Dành cho cảnh công nghiệp hoặc ngoài trời, Hãy chắc chắn chọn các mô hình chống thấm nước và chịu nhiệt độ cao để đảm bảo độ tin cậy lâu dài.
