Công tắc bảo vệ quá nóng động cơ vi mô & Bộ bảo vệ quá tải

So sánh sự khác biệt giữa công tắc bảo vệ quá nhiệt động cơ vi mô & bảo vệ quá tải. Khi nói đến bộ bảo vệ nhiệt động cơ vi mô, phạm vi giá là giữa $0.1 nhân dân tệ và $0.4 nhân dân tệ. Các mô hình bao gồm 5ap, TB02-BB8D, 17là, KSD9700, ST01, S06, vân vân., chủ yếu được sử dụng cho động cơ gạt nước cửa sổ trời và có đặc tính bịt kín và chống thấm nước. Các thông số của mô hình 17AM: thường đóng, nhiệt độ hoạt động 120 độ, dòng điện tối đa 10A ~ 35A. Chức năng thiết lập lại tự động, thích hợp cho quân sự, y tế và các lĩnh vực khác. Ở đây chúng ta cần nhấn mạnh đến phạm vi nhiệt độ và các thông số hiện tại, cũng như các đặc điểm của thiết lập lại tự động.

Động cơ TB05, BB8DTB02, ST-22 35oC- 160oC bảo vệ nhiệt mini

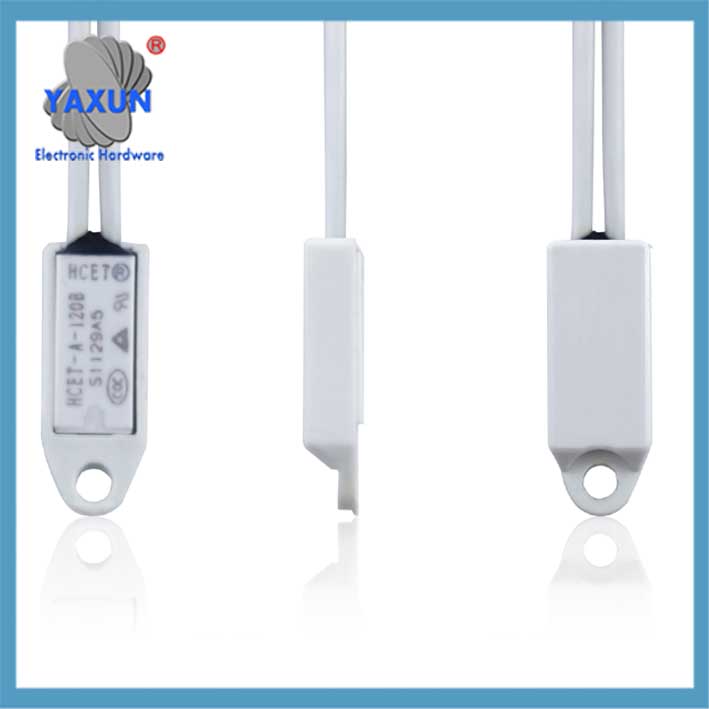

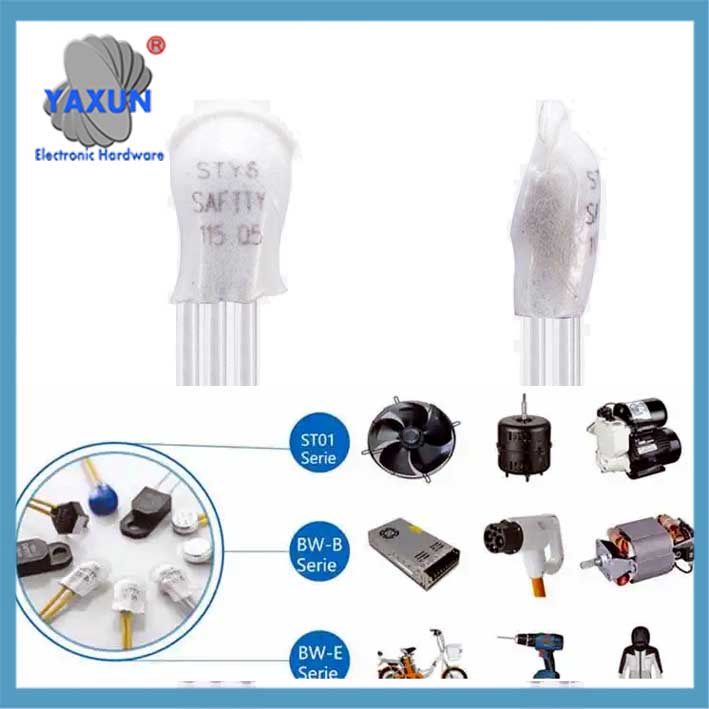

Công tắc điều khiển nhiệt độ bảo vệ nhiệt siêu nhỏ S01, S06, ST-22

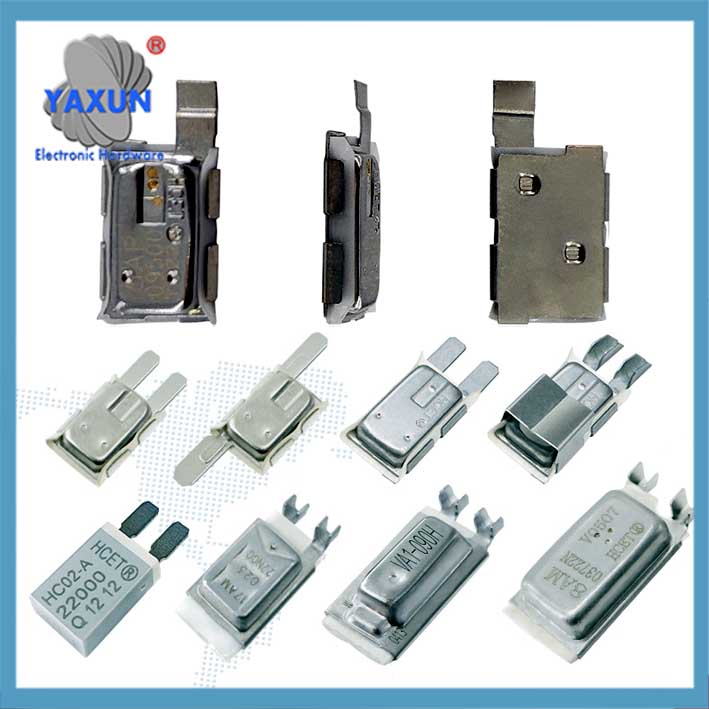

2nghị sĩ, 6AP, 17AM+PTC, 5AP, 8LÀ, Công tắc bảo vệ quá nóng động cơ KSD9700

Về thiết bị bảo vệ quá tải động cơ, bảo vệ động cơ động cơ (M-B) sử dụng công nghệ vi xử lý. Nó có nhiều biện pháp bảo vệ như quá dòng, lỗi pha, và trì hoãn, và thời gian chuyến đi có thể điều chỉnh (0.2-30 giây), và hỗ trợ thiết lập lại bằng tay hoặc bằng điện. Phương pháp cài đặt tham số được bổ sung, chẳng hạn như cài đặt bảo vệ quá dòng thành 1.5-2 lần dòng định mức và quá tải 1.1-1.3 lần. Những cài đặt này rất quan trọng đối với các ứng dụng thực tế.

Chức năng bảo vệ ngừng hoạt động của bộ bảo vệ quá tải động cơ có hiệu lực sau khi khởi động xong. Khi dòng điện vượt quá giá trị cài đặt, nó sẽ hành động ngay lập tức. Bảo vệ ngắt nhanh dành cho các lỗi ngắn mạch, và được chia thành hai trạng thái: khởi động và vận hành. Việc bảo vệ nghịch đảo thời gian quá nhiệt dựa trên mô hình tích tụ nhiệt, kết hợp các hiệu ứng nhiệt của dòng điện thứ tự dương và âm. Các cơ chế bảo vệ này cần được giải thích cụ thể để đảm bảo người dùng hiểu cách xử lý các lỗi khác nhau.

Về cài đặt và khả năng tương thích, người ta chỉ ra rằng bộ bảo vệ có thể được lắp ở đầu trước của biến tần, nhưng cần chú ý đến các yêu cầu nối đất và nối đất hiện tại định mức (đường kính dây ≥3,5mm2, sức chống cự <10Ồ). Sự khác biệt giữa rơle nhiệt và rơle nhiệt độ là rơle nhiệt dựa trên hiệu ứng nhiệt của dòng điện., và cái sau được lắp bên trong động cơ để đo nhiệt độ. Cần phân biệt ở đây để tránh nhầm lẫn.

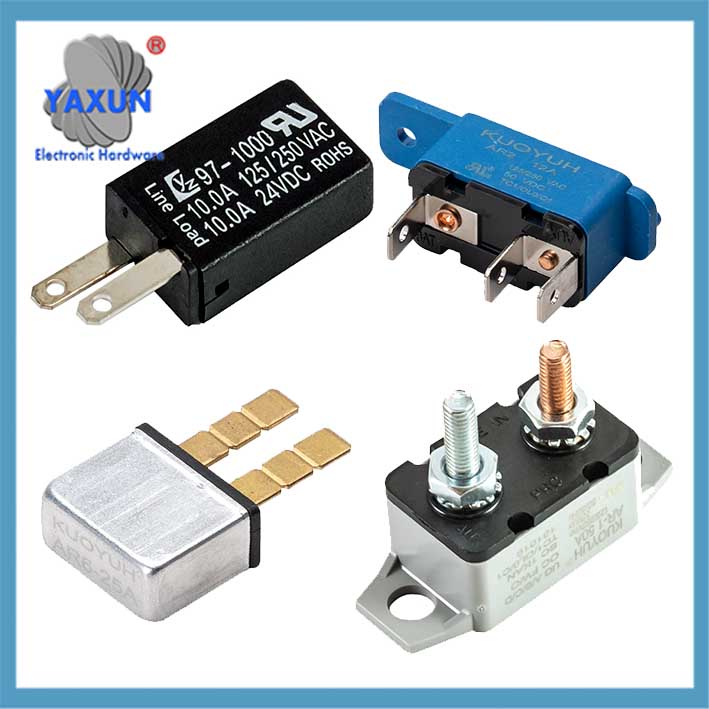

Bộ ngắt mạch động cơ ô tô AR, AR2, 24, 97, 18, 17 Loạt

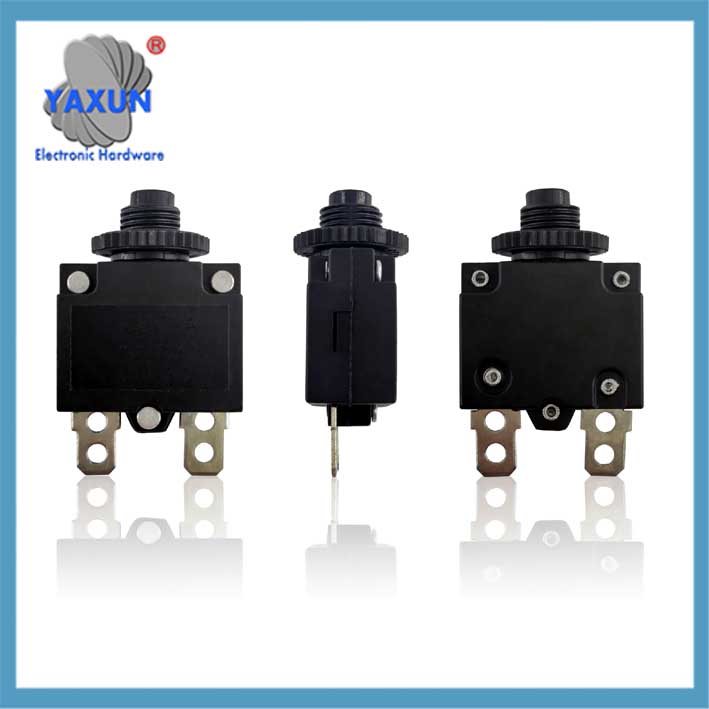

98 Hướng dẫn sử dụng hàng loạt, Tự động thiết lập lại bộ bảo vệ quá tải động cơ

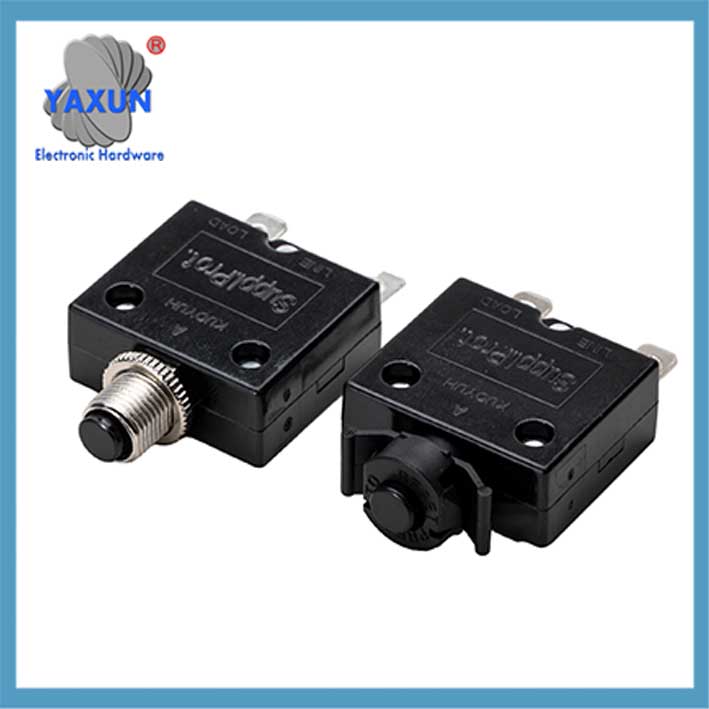

KUOYUH 88 Bộ bảo vệ quá tải động cơ Series

TÔI. Công tắc bảo vệ quá nhiệt (bảo vệ nhiệt độ)
‌Nguyên tắc và đặc điểm làm việc‌
Sử dụng các yếu tố cảm biến nhiệt độ lưỡng kim, khi nhiệt độ đạt đến ngưỡng cài đặt, các tiếp điểm tự động đóng/mở và cắt mạch; khi nhiệt độ giảm, nó tự động reset và tiếp tục công việc.
‌Mẫu điển hình‌: chẳng hạn như 17 giờ sáng, 17AM+PTCT, Dòng TB02-BB8D, nhiệt độ hoạt động 40oC ~ 160oC, dòng điện tối đa 10A ~ 60A, điện áp định mức 250V, thiết kế thường đóng, với chức năng niêm phong chống thấm nước.
‌Khối lượng và cài đặt‌: Thiết kế thu nhỏ (chẳng hạn như lắp đặt phẳng), thích hợp cho những cảnh bị hạn chế về không gian, nhúng trực tiếp vào cuộn dây động cơ hoặc bề mặt của bộ phận làm nóng.

‌Kịch bản ứng dụng cốt lõi‌
Động cơ vi mô ô tô: động cơ cửa sổ trời, động cơ gạt nước, động cơ điều chỉnh ghế, vân vân.
Thiết bị gia dụng: các thiết bị tiêu thụ điện năng thấp như quạt làm mát, động cơ máy bơm nước, và các dụng cụ điện cần tránh quá nhiệt.
Trong hệ thống đánh lửa, nó có thể tắt động cơ để tránh hư hỏng do quá nóng.

Ii. Bảo vệ quá tải (Bảo vệ động cơ KUOYUH)
‌Cơ chế bảo vệ đa chức năng‌
‌Bảo vệ quá tải‌: Giám sát dòng điện và ngắt khi vượt quá giá trị định mức (thường được đặt thành 1.1-1.3 lần).
‌Bảo vệ ngắn mạch‌: Ngắt mạch ngay lập tức khi dòng điện tăng bất thường (thời gian hành động <0.1 thứ hai).
‌Bảo vệ chống đâm‌: Nếu dòng điện tiếp tục ≥200% giá trị định mức sau khi khởi động, nó sẽ hành động ngay lập tức.
‌Bảo vệ mất pha/mất cân bằng‌: Khi có sự mất pha hoặc mất cân bằng ba pha, nó sẽ phản hồi trong vòng 3 giây.
Theo dõi dòng điện chạy qua mạch động cơ và ngắt mạch khi dòng điện vượt quá giới hạn định trước.
Cơ chế:
Có thể nhiệt (sử dụng dải lưỡng kim) hoặc điện tử, và ngắt sau một khoảng thời gian trễ nhất định để cho phép khởi động đột biến.
Trường hợp sử dụng:
Bảo vệ động cơ khỏi hư hỏng do tình trạng quá dòng kéo dài, chẳng hạn như những nguyên nhân do bánh công tác bị kẹt hoặc tải mô-men xoắn cao.
Ví dụ:
Bộ bảo vệ quá tải máy nén tủ lạnh sẽ tắt máy nén nếu nó quá nóng hoặc nếu nó không khởi động được.

‌Tính năng nâng cấp công nghệ‌
Bộ vi xử lý tích hợp, hỗ trợ giám sát dòng điện với độ chính xác cao theo thời gian thực, điện áp, nhiệt độ, và hiển thị nguyên nhân lỗi thông qua đèn LED.
Nó có cả chức năng giao tiếp (chẳng hạn như giao diện RS485) và hỗ trợ thiết lập lại và tải lên dữ liệu từ xa.
Tương thích với lắp đặt đường ray 35mm, có thể thay thế trực tiếp rơle nhiệt truyền thống.

Iii. Điểm lựa chọn và cài đặt
‌Nguyên tắc cài đặt tham số‌
Dòng bảo vệ quá dòng: đặt thành 1.5-2 lần dòng điện định mức của động cơ.
Bảo vệ nhiệt độ: Dòng điện định mức là 0.8 lần giá trị định mức của động cơ.
Bảo vệ gian hàng: Ngưỡng được đặt thành 200% của dòng điện định mức, và hành động không có độ trễ.

‌Cân nhắc về khả năng tương thích‌
Khi lắp đặt mặt trước của biến tần, công suất đầu ra của biến tần phải phù hợp, và dòng điện định mức được điều chỉnh ở mức tối đa để tránh kích hoạt sai.
Yêu cầu nối đất: Bộ bảo vệ và động cơ phải được nối đất chắc chắn (đường kính dây ≥ 3,5 mm2 dây đồng, điện trở nối đất <10Ồ).

Iv. So sánh các sản phẩm tiêu biểu

Mẹo: Đối với động cơ vi mô, công tắc nhiệt độ tích hợp (chẳng hạn như 17 giờ sáng) được ưu tiên để bảo vệ nhỏ gọn; trong các kịch bản công nghiệp, bảo vệ thông minh (chẳng hạn như ARD2) cần phải xử lý các lỗi phức tạp.
