Cách cài đặt chính xác bộ bảo vệ nhiệt động cơ?

Cách cài đặt bộ bảo vệ nhiệt trên cuộn dây động cơ

Để đảm bảo rằng bộ bảo vệ nhiệt động cơ được cài đặt chính xác và vận hành một cách đáng tin cậy, Sau đây là các bước cài đặt chính và các biện pháp phòng ngừa dựa trên loại động cơ và kịch bản ứng dụng:

Cách cài đặt bộ bảo vệ nhiệt trên cuộn dây động cơ

Cách cài đặt bộ bảo vệ nhiệt trên cuộn dây động cơ

🔧 ‌i. Các bước cài đặt cốt lõi

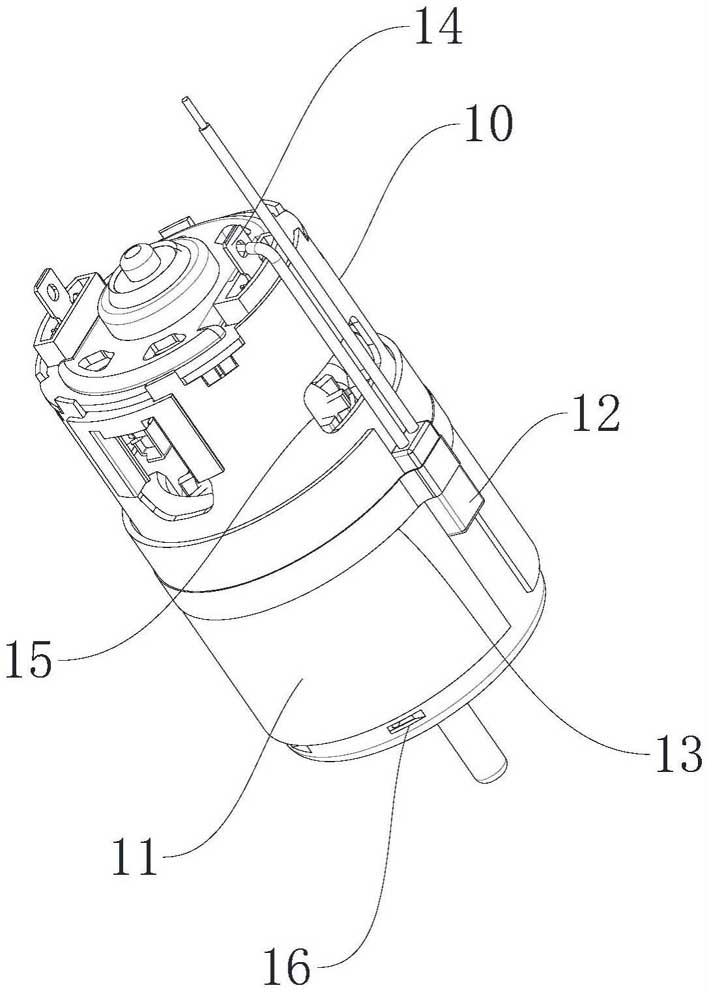

Xác định vị trí người bảo vệ:

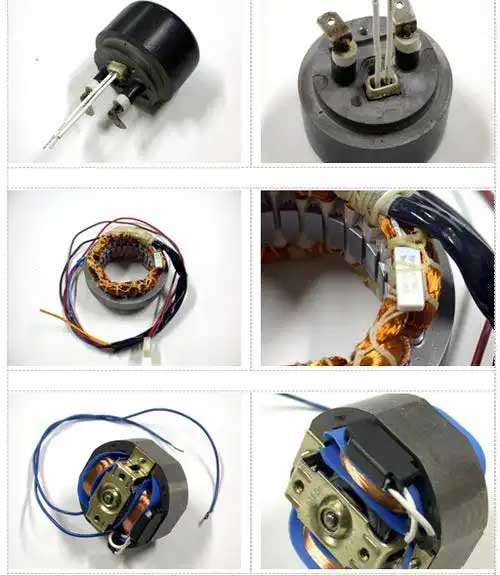

Xác định vị trí tốt nhất cho bộ bảo vệ nhiệt dựa trên thiết kế động cơ và môi trường hoạt động. Nó nên được định vị để giám sát chính xác sự phát nhiệt.

Dây:
Cẩn thận theo các sơ đồ nối dây của nhà sản xuất để đảm bảo các kết nối chính xác và an toàn. Dây không chính xác có thể dẫn đến sự cố hoặc đọc sai.
Cài đặt bảo vệ:
Điều chỉnh giới hạn nhiệt độ trên bộ bảo vệ theo thiết kế động cơ và môi trường vận hành. Điều này đảm bảo rằng bộ bảo vệ tắt động cơ trước khi nó quá nóng.

Cài đặt an toàn:
Đảm bảo người bảo vệ được gắn an toàn và không có dây nào bị lộ hoặc hư hỏng.

Kiểm tra:
Sau khi cài đặt, Kiểm tra bộ bảo vệ nhiệt để xác minh rằng nó đi theo đúng nhiệt độ.
Cân nhắc quan trọng:
Sự an toàn: Luôn ngắt kết nối điện trước khi làm việc trên bất kỳ thiết bị điện nào.
Bảo vệ quá tải: Đảm bảo bộ bảo vệ nhiệt được đặt đúng cách để ngăn chặn quá tải, có thể làm hỏng động cơ.
Tham khảo tài liệu: Tham khảo tài liệu của nhà sản xuất để biết hướng dẫn cụ thể và sơ đồ nối dây.
Bằng cách làm theo các bước này, Bạn có thể đảm bảo rằng bộ bảo vệ nhiệt động cơ của bạn được cài đặt chính xác và bảo vệ động cơ một cách hiệu quả.

Phương pháp cài đặt của bộ bảo vệ nhiệt động cơ tích hợp

Phương pháp cài đặt của bộ bảo vệ nhiệt động cơ tích hợp

Hoạt động-tắt hoạt động‌
Trước khi cài đặt, Sức mạnh chính phải được cắt đứt và điện.

‌Determine vị trí cài đặt‌
Động cơ thông thường: Kết nối nối tiếp giữa đầu ra tiếp xúc và đầu vào động cơ (Mạch chính);
‌Star-delta khởi động động cơ‌: Cài đặt ưu tiên ở đầu mạch chính để đảm bảo giám sát hiện tại đầy đủ.

Đặc tả hệ thống dây điện
‌ -Power Line‌ → Kết nối với đầu vào bảo vệ (đánh dấu “TRONG” hoặc “L”);
‌Motor Line‌ → Kết nối với đầu ra (đánh dấu “NGOÀI” hoặc “T1 / T2”);
Xử lý dây lơ lửng‌: Điểm uốn là ≥6mm từ gốc để tránh hư hỏng dây.

Phương thức cố định‌
Cần có vòng đệm chống lo lắng khi sửa bằng ốc vít/đinh tán để ngăn chặn creep cơ học gây ra tiếp xúc kém.
Thử nghiệm chức năng‌
Sau khi điện được khôi phục, Sử dụng một đồng hồ vạn năng để phát hiện kết nối của các đầu vào đầu vào và đầu ra để mô phỏng quá nhiệt để kích hoạt phản hồi tắt nguồn.

⚠ ‌ii. Hướng dẫn tránh cạm bẫy quan trọng‌

Hoạt động sai Phương pháp chính xác‌ Cảnh báo rủi ro‌
Buộc uốn cong ở gốc của chì Nhẹ nhàng uốn cong 6 mm so với gốc Thất bại bảo vệ do sự phá vỡ chì
Phần tử nhiệt ở phía bên của hai người Phần tử gia nhiệt được đặt ngay bên dưới hai lần (tăng tốc dẫn nhiệt) Hành động chậm trễ đốt cháy động cơ
Không được làm mát sau khi hàn Làm mát cưỡng bức ≥30 giây sau khi hàn Nhiệt đặc tính trôi dạt
Không được chọn theo loại động cơ Động cơ Delta phải chọn loại bảo vệ mất pha vi sai (chẳng hạn như JR20) Vùng mù bảo vệ khi bị mất pha

🔌iii. Biện pháp phòng ngừa cho các kịch bản đặc biệt
Động cơ ‌Automobile
Tắt các chất bảo vệ cơ học thuần túy, và ưu tiên cho các mô -đun thông minh với Bus Lin tích hợp (chẳng hạn như TI DRV5013) Để tránh can thiệp vào chức năng chống pinch.
Động cơ tần số có thể điều chỉnh
Người bảo vệ cần phải là >50cm cách xa biến tần, và dây được che chắn được nối đất để ức chế nhiễu điện từ.
Động cơ micro (chẳng hạn như máy bay không người lái)‌
Bảo vệ PTC tích hợp (chẳng hạn như Murata Posistor®) cần được gắn trực tiếp vào cuộn dây, và dầu mỡ nên được áp dụng để cải thiện hiệu quả dẫn nhiệt.

‌APPENDIX: Đặt thông số kỹ thuật hiện tại‌

Động cơ chạy ổn định: Cài đặt dòng điện = hiện tại định mức động cơ × (0.95~ 1,05)
Khởi động và dừng động cơ thường xuyên: Cài đặt dòng điện = hiện tại định mức × 1.2 (Cần hợp tác với Relay thời gian)

Tiêu chuẩn ‌CECTANCE‌
Sau khi kích hoạt thủ công người bảo vệ, người tiếp xúc sẽ đi trong 0.5 giây;
Sau khi hoạt động liên tục cho 72 giờ, Tăng nhiệt độ đầu cuối là ≤40k;
Sau khi kiểm tra độ rung (ISO 16750), Chức năng bảo vệ là bình thường.

Ví dụ sơ đồ cài đặt:
Mã bản sao plaintext
[Quyền lực] → [Bộ ngắt mạch] → [Người tiếp xúc] → [Bảo vệ nhiệt] → [Động cơ]

[Mạch điều khiển] ← [Người bảo vệ liên hệ phụ trợ]
Ghi chú: Mũi tên chỉ vào hướng hiện tại

Thực hiện theo quá trình này có thể tránh 90% lỗi cài đặt. Nên kiểm tra quá trình oxy hóa các liên hệ mỗi tháng sau lần cài đặt đầu tiên.
