Sự khác biệt giữa cầu chì tác dụng nhanh và hoạt động chậm

Sự khác biệt cốt lõi giữa cầu chì tác dụng nhanh và hoạt động chậm nằm ở tốc độ phản hồi và kịch bản ứng dụng của chúng: Các cầu chì tác dụng nhanh thổi ngay lập tức để bảo vệ các thành phần nhạy cảm, Trong khi các cầu chì tác dụng chậm trễ thổi để chịu được dòng điện.

Phân tích sự khác biệt chính

Đặc điểm thổi và tốc độ phản hồi.

Cầu chì tác dụng nhanh:

Họ có thời gian phản hồi cực nhanh, thổi trong vòng một phần nghìn giây (thường là 0,1ms-5s) khi xảy ra quá dòng. Chúng thích hợp để bảo vệ các linh kiện điện tử chính xác như chip IC và thiết bị bán dẫn. (tiêu chuẩn UL).

Họ tuân theo hiệu ứng nhiệt Joule (Q = I2Rt), có thiết kế cầu chì đơn giản, và sử dụng dây kim loại có tiết diện hẹp để dẫn nhiệt nhanh.

Chúng nhạy cảm với dòng điện tức thời và không thể chịu được dòng điện tăng vọt khi bật/tắt nguồn hoặc khởi động động cơ.

Sự khác biệt giữa cầu chì tác dụng nhanh và hoạt động chậm

Lựa chọn và ứng dụng cầu chì thổi nhanh và thổi chậm

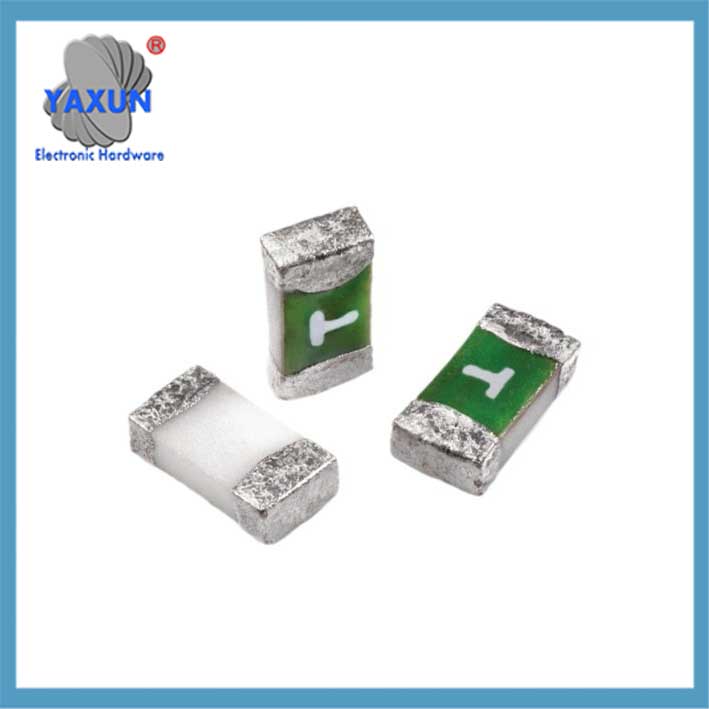

Ứng dụng của cầu chì chip tác dụng nhanh và tác dụng chậm

Cầu chì tác dụng chậm:

Chúng chịu được dòng điện quá dòng ngắn hạn (ví dụ., 7 lần dòng điện định mức 0.5-3 giây trong khi khởi động động cơ). ‌‌
Nó có chức năng trì hoãn thời gian, lấy 5 ĐẾN 10 giây để hợp nhất tại 2 lần dòng định mức, và có thể chịu được dòng điện cao trong thời gian ngắn (chẳng hạn như dòng khởi động động cơ lên ​​đến 7 lần dòng định mức).
Nó có giá trị nhiệt nóng chảy cao, đạt được độ trễ mở cầu chì thông qua sự hấp thụ nhiệt trong cát thạch anh hoặc thiết kế xoắn ốc.

Ứng dụng thổi nhanh:
Mạch tải điện trở (Thiết bị sưởi ấm điện, Ánh sáng LED);
Bảo vệ các thiết bị bán dẫn nhạy cảm (chẳng hạn như MOSFET và bộ pin lithium để bảo vệ ngắn mạch);
Tải điện trở (ấm điện, nồi cơm điện);
Bảo vệ các mạch nhạy cảm như bộ pin lithium và bảng mạch;
Các ứng dụng yêu cầu ngắt dòng điện ngắn mạch nhanh chóng.

Ứng dụng thổi chậm:
Tải cảm ứng/điện dung (động cơ, chuyển đổi nguồn cung cấp);
Các ứng dụng yêu cầu bảo vệ đột biến (như bảo vệ chống sét từ hóa cho máy biến áp trên 100kVA);
Mạch cảm ứng/điện dung như động cơ, nguồn điện, và biến tần;
Thiết bị chịu dòng khởi động (chẳng hạn như chuyển đổi nguồn điện và máy biến áp);
Môi trường môi trường yêu cầu dung sai dòng xung.

Sự khác biệt về chức năng bảo vệ Cầu chì đứt nhanh: Chỉ cung cấp bảo vệ ngắn mạch và không thể phân biệt giữa xung quá tải và xung nhất thời. ‌‌
Cầu chì thổi chậm: Cung cấp cả bảo vệ quá tải và ngắn mạch, sử dụng giá trị I²t (tích phân của bình phương cường độ dòng điện và thời gian) để xác định năng lượng. ‌‌

Các thông số chính và lựa chọn các điểm chính
‌Sự khác biệt của đường cong I-T‌
Cầu chì thổi nhanh có đường cong dốc hơn, với thời gian nóng chảy .10,1 giây ở mức gấp đôi dòng định mức; cầu chì thổi chậm có đường cong phẳng hơn, với thời gian chịu đựng ≥10 giây ở mức gấp đôi dòng điện định mức.
‌Rủi ro trao đổi‌
Việc thay cầu chì thổi chậm bằng cầu chì thổi nhanh có thể khiến thiết bị không khởi động được; thay cầu chì thổi nhanh bằng cầu chì thổi chậm có thể làm tăng nguy cơ hư hỏng các bộ phận nhạy cảm.
‌Chi phí và cấu trúc‌
Cầu chì thổi chậm đắt hơn do hợp kim đặc biệt hoặc cấu trúc phức tạp.

‌Cân nhắc lựa chọn‌
‌Ưu tiên tính toán tham số‌:
Xác minh rằng giá trị I2t của mức tăng tối đa của mạch nhỏ hơn giá trị chịu đựng của cầu chì (Ví dụ, nguồn điện phải vượt qua bài kiểm tra đột biến 15A/150ms). ‌‌
Công suất cắt phải cao hơn dòng ngắn mạch tối đa của hệ thống (ví dụ., đối với trường hợp ngắn mạch 35kA, chọn công suất ngắt 50kA). ‌‌

Những quan niệm sai lầm phổ biến‌:
Nhiệt độ cao có thể làm giảm dòng điện định mức của cầu chì đứt chậm 30%. ‌‌
Lạm dụng cầu chì đứt nhanh trong UPS có thể gây ra hiện tượng cắt nhầm (một trường hợp dẫn đến tổn thất 1.8 triệu nhân dân tệ). ‌‌
Các thí nghiệm cho thấy rằng khi pin lithium bị đoản mạch, xác suất thoát nhiệt do cầu chì thổi chậm cao gấp 8 lần so với cầu chì thổi nhanh.
Trong thử nghiệm biến tần, sử dụng sai cầu chì nổ chậm có thể làm tăng tỷ lệ hư hỏng mô-đun từ 1% ĐẾN 37%.
