Sau đây là phân tích chi tiết về đặc điểm cấu trúc, nguyên lý làm việc và các điểm kỹ thuật của bộ phận cảm biến nhiệt độ lõi của công tắc nhiệt độ KSD301/KSD302 – dải lưỡng kim:
TÔI. Đặc điểm cốt lõi của phần tử cảm biến nhiệt độ lưỡng kim
| Đặc trưng | Mô tả kỹ thuật |
| Cấu trúc vật liệu | Hỗn hợp của hai hợp kim kim loại có hệ số giãn nở khác nhau (chẳng hạn như sắt niken/đồng mangan), đóng dấu vào một cấu trúc tấm mỏng hình đĩa |
| Nguyên lý hoạt động | Nhiệt độ tăng → Dải lưỡng kim biến dạng do nhiệt → Chiều cao vòm thay đổi đột ngột → Điều khiển cơ chế cơ học nảy lên và đóng mở các tiếp điểm ngay lập tức |
| Tốc độ phản hồi | Hành động nhảy đột ngột ở cấp độ mili giây để tránh làm hỏng hồ quang ở các điểm tiếp xúc |
| Độ chính xác nhiệt độ | Dung sai thấp đến ± 2oC (loại có độ chính xác cao), mô hình thông thường ± 3 ~ 10oC, được xác định bởi quá trình xử lý nhiệt của tấm kim loại |
| Cơ chế reset | Sau khi nhiệt độ giảm, dải lưỡng kim trở về trạng thái ban đầu và các điểm tiếp xúc sẽ tự động đặt lại (loại thường đóng đóng khi nhiệt độ giảm, loại thường mở mở khi nhiệt độ giảm) |

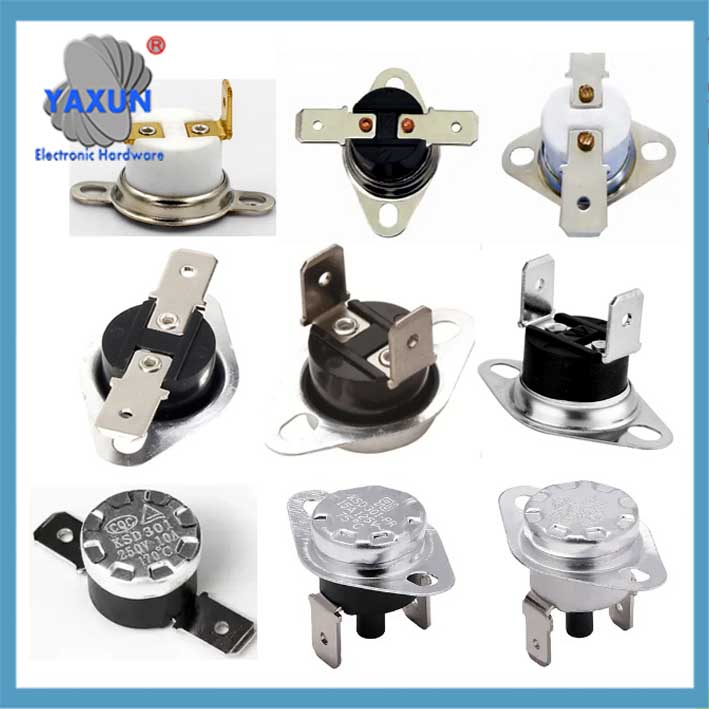

 Phần tử cảm biến nhiệt độ lưỡng kim mở bình thường KSD301 |

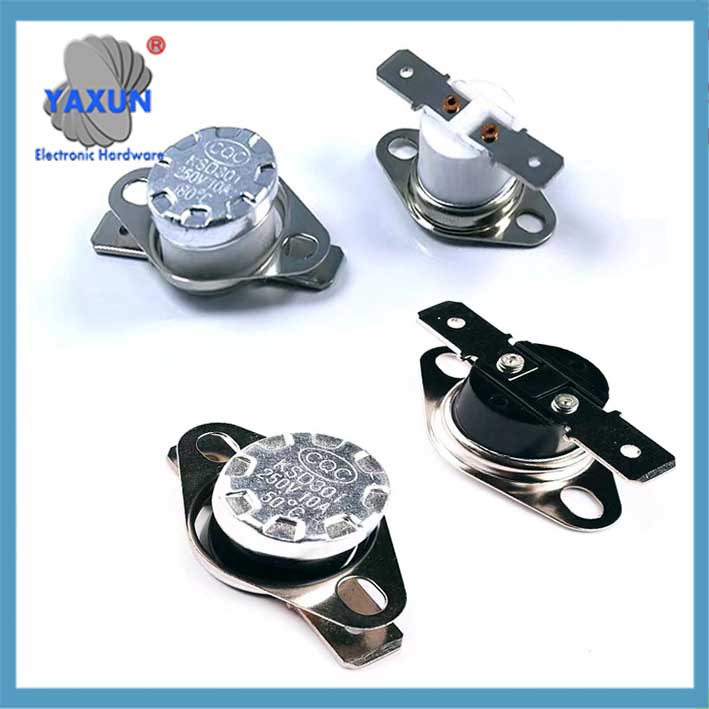

 Công tắc giới hạn nhiệt độ cao KSD301 |

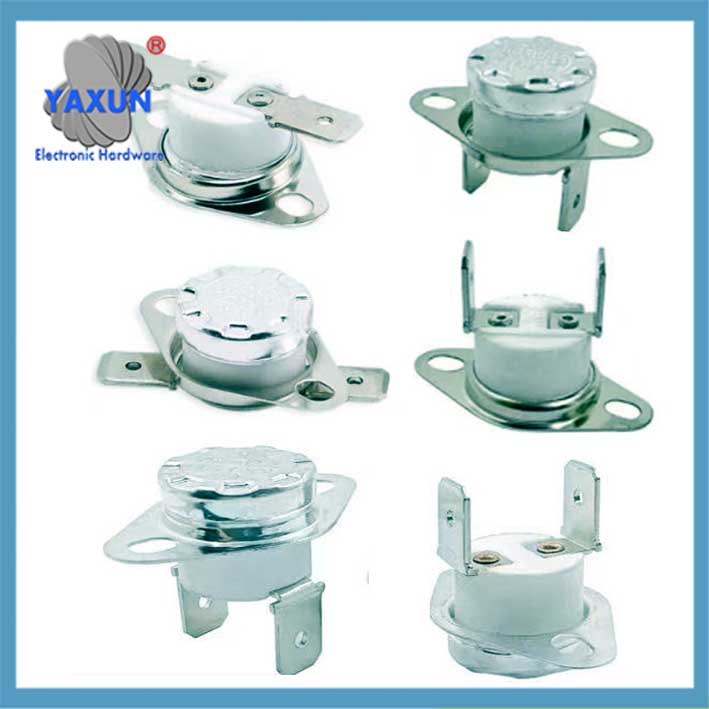

 Phần tử cảm biến nhiệt độ lưỡng kim của KSD301 |
Thông số chuyển đổi nhiệt độ KSD301
Ii. Phân hủy quá trình làm việc
nàng tiên cá Sao chép mã
đồ thị LR
MỘT[trạng thái nhiệt độ bình thường] –>|dải lưỡng kim miễn phí và thẳng| B[liên hệ đóng/mở]
C[nhiệt độ tăng đến giá trị hành động] –>|chiều cao vòm dải lưỡng kim thay đổi đột ngột| D[cơ chế truyền động tức thời]
D –>|loại thường đóng| E[mạch ngắt kết nối]
D –>|loại thường mở| F[mạch kết nối tiếp điểm]
G[nhiệt độ giảm xuống giá trị đặt lại] –>|dải lưỡng kim trở lại thẳng| B
Điểm mấu chốt: Chiều cao vòm dải lưỡng kim thay đổi đột ngột là nguồn gốc của tên gọi “công tắc ngắt kiểu snap”, đảm bảo rằng hành động tiếp xúc sạch sẽ và không có trạng thái trung gian.
III. Những điểm chính để sử dụng và bảo trì
Tránh hư hỏng cơ học
Cấm ép dải lưỡng kim bằng ngoại lực, vì biến dạng sẽ làm cho nhiệt độ hoạt động bị lệch hoặc không hoạt động.
Yêu cầu dẫn nhiệt
Bề mặt lắp đặt cần bằng phẳng và sạch sẽ, và bôi mỡ tản nhiệt để đảm bảo nhiệt được truyền đến dải kim loại kịp thời.
Giới hạn nhiệt độ
Giới hạn dung sai dải lưỡng kim: ngắn hạn 300oC, dài hạn 240oC (quá nóng dễ bị mỏi kim loại).
Kết hợp tải
Nghiêm cấm vượt quá dòng định mức (chẳng hạn như mô hình 10A được kết nối với tải 15A), vì nhiệt độ cao của hồ quang sẽ thiêu kết dải lưỡng kim.
Iv. Tham khảo chẩn đoán lỗi
Tiếp xúc bám dính : Dòng tải quá lớn gây hàn hồ quang, và cần kiểm tra sự phù hợp tải và mô hình cần được thay thế.
Hành động trì hoãn : Bề mặt lắp đặt dẫn nhiệt kém hoặc dải lưỡng kim bị lão hóa, vì vậy hãy bôi lại mỡ silicon hoặc thay thế linh kiện.
Đặt lại thất bại : Dải lưỡng kim bị biến dạng và kẹt, và bộ điều chỉnh nhiệt cần được thay thế toàn bộ.
▶ ️ summary: Dải bimetallic là “cảm biến nhiệt độ + người điều khiển” Thành phần tích hợp của KSD301. Thiết kế cấu trúc hình đĩa của nó và tỷ lệ hợp kim xác định trực tiếp độ chính xác và độ tin cậy kiểm soát nhiệt độ.
