مستقل درجہ حرارت حرارت کے لئے پی ٹی سی تھرمسٹرس

مصنوعات کا جائزہ
The constant temperature heating characteristics of PTC thermistors for constant temperature heating are determined by the material properties. The principle is that when power is applied to the PTC thermistor, self-heating causes the component’s temperature to rise, causing the resistance value to enter the transition region and the current to drop rapidly. Consequently, the surface temperature of the PTC thermistor remains constant. This temperature is dependent solely on the PTC thermistor’s Curie temperature and the applied voltage, and is largely independent of the ambient temperature.

پی ٹی سی مستقل درجہ حرارت ہیٹر ہیٹنگ ڈیوائسز ہیں جو پی ٹی سی تھرمسٹروں کی مستقل درجہ حرارت حرارت کی خصوصیات کو بروئے کار لانے کے لئے ڈیزائن کیے گئے ہیں. کم میں- اور درمیانے پاور ہیٹنگ ایپلی کیشنز, پی ٹی سی ہیٹر روایتی حرارتی عناصر سے زیادہ فوائد پیش کرتے ہیں, جیسے مستقل درجہ حرارت حرارت, کوئی کھلی شعلوں نہیں, اعلی گرمی کے تبادلوں کی کارکردگی, بجلی کی فراہمی وولٹیج سے کم سے کم اثر و رسوخ, اور ایک لمبی عمر. الیکٹرک ہیٹنگ ایپلائینسز میں ان کے استعمال کو تیزی سے آر کی طرف سے پسند کیا جاتا ہے&ڈی انجینئرز.

PTC thermistors for constant temperature heating can be manufactured in a variety of shapes and specifications. Common shapes include discs, rectangles, strips, rings, and honeycomb pores. Combining the above-mentioned PTC heating elements with metal components can create various high-power PTC heaters.

Application Design
Utilizing the constant-temperature heating principle of PTC thermistors, these devices can be designed for applications such as hair straighteners, hair clips, hair clips, perms, perms, ceramic perms, بال ٹونگس, curling irons, electric combs, negative ion hair curlers, مساج کرنے والے, mosquito repellents, mosquito repellents, mosquito coil dispensers, fragrance dispensers, perfume dispensers, hot melt glue guns, heated foot baths, laminating machines, thermos cups, water boilers, کافی مشینیں, coffee warmers, coffee heaters, واٹر ڈسپینسر, hot and cold water dispensers, milk heaters, واٹر ہیٹر, shower heaters, electric mosquito repellents, hand warmers, ڈرائر, electric hot plates, الیکٹرک آئرون, الیکٹرک سولڈرنگ آئرن, electric thermal adhesives, curling irons, showers, fan heaters, drying rooms, الیکٹرک ہیٹر, الیکٹرک ہیٹر, air conditioning systems, air conditioning heating systems, space heaters, air heating systems, hot water kettles, جوتا ڈرائر, shoe drying devices, پاؤں گرم کرنے والے, الیکٹرک ہیٹنگ پلیٹیں, سپیکٹرم تجزیہ کار, سپیکٹرم تھراپی, جسمانی تھراپی کے آلات, اورکت حرارتی, کپڑے ڈرائر, موٹرسائیکل کاربوریٹرز, الیکٹرک ہیمیڈیفائر, بجلی کے آلات کے لئے نمی کا ثبوت حرارتی, small crystal device constant temperature baths, مستقل درجہ حرارت انکیوبیٹرز, الیکٹرانک تھرموس بوتلیں, insulated boxes, insulated cups, insulated trays, insulated cabinets, insulated tables, الیکٹرک ہیٹنگ پلیٹیں, تھرمل تھراپی کے آلات, گرم کافی مشینیں, بھاپ خوبصورتی کے علاج, موم پگھلنے والا, بھاپ جنریٹر, humidifiers, humidifiers, چاکلیٹ ایکسٹروڈر, hot packs, الیکٹرک سولڈرنگ آئرن, ایکیوپنکچر, urinary catheters, پاؤں گرم کرنے والے, ہینڈ ڈرائر, روئی کینڈی مشینیں, مساج کرنے والے, liquefied gas cylinder heating, چھوٹے گرم ہوا کے ہیٹر, ہیئر ڈرائر, کمرے کے ہیٹر, ڈرائر, خشک کابینہ, کپڑے ڈرائر, صنعتی خشک کرنے کا سامان, Electric dust collector hopper heater, train locomotive electric heater, سڑنا حرارتی, کنٹرول کابینہ حرارتی نمی کا ثبوت, نمی پروف کی نگرانی کریں, الیکٹرک تندور, الیکٹرک ٹوسٹر, infusion box, طبی سامان, گھریلو آلات, روزانہ کے آلات, چھوٹے آلات…وغیرہ.

PTC heater Chinese manufacturer

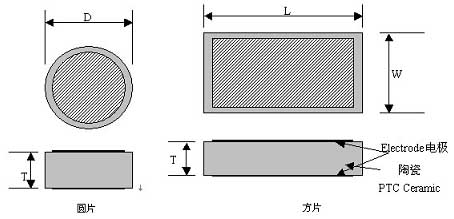

The structure and size of PTC heating plate

ماڈل پیرامیٹرز

Ring Temperature Resistance 25℃/ω	Surface Temperature /℃	زیادہ سے زیادہ وولٹیج /وی	قطر ڈی/ایم ایم	لمبائی L/ملی میٹر	چوڑائی ڈبلیو/ایم ایم	موٹائی ٹی/ایم ایم
500~ 1500	50	270	8			3
300~ 800	85	140		16	11	2.5
150~ 400	90	140		16	11	2.5
600~ 1500	100	270	20			2.5
500~ 1500	110	270		16	11	2.2
500~ 1500	130	270	20			2.2
200~ 800	150	140	10.8			2.2
200~ 800	155	270	10.8			2.2
500~ 1500	155	270	10.8			2.2
1.5~ 5K	170	140		5	4	1.6
150~ 500	175	140	10.8			2.2
500~ 1500	180	270	10.8			2.2
200~ 800	185	270	10.8			2.2
1~ 3K	195	270	8			2.5
800~ 2K	230	270		19	12	2.2
800~ 2K	250	270	13			2.5
2~ 5K	250	270	20			2.5
300~ 1K	250	140		23.5	10	2.2
800~ 2K	255	270		23.5	10	2.2
500~ 2K	275	270		35	10	2.1
300~ 800	280	140		24	15	2.5
0.8~ 3.5K	280	270		24	15	2.5

استعمال نوٹ
1) The PTC heater features automatic constant temperature control, eliminating the need for a temperature control system. It is the core component of all PTC heaters.
2) Four electrode types are available: electroless nickel + silver, melt-blown aluminum, printed aluminum + silver, and printed aluminum.
3) The operating voltage range is very wide. Even with a 2x increase in operating voltage, the surface temperature changes minimally.
4) When multiple PTC heaters are used together, انہیں متوازی طور پر جڑنا چاہئے, سیریز میں نہیں.
5) This product does not have lead wires or insulation. If this is not feasible, please select a model with an external insulation film or a metal housing.

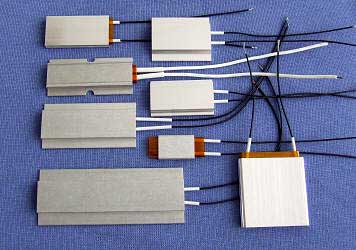

میٹل شیل پی ٹی سی ہیٹر

Dimensions and structure of metal shell PTC heater

Dimensions and Structure of Externally Insulated Film PTC Heaters

ماڈل پیرامیٹرز

لمبائی/ملی میٹر	چوڑائی/ملی میٹر	موٹائی/ملی میٹر	Surface Temperature/℃	Insulation Withstand Voltage/V	Operating Voltage/V
30~ 120	20	5.0	60~ 280	3750	100~ 240
30~ 120	30	6.0	60~ 280	3750	100~ 240
30~ 120	33	7.0	60~ 280	3750	100~ 240
30~ 120	35	7.0	60~ 280	3750	100~ 240
30~ 120	40	7.0	60~ 280	3750	100~ 240
30~ 120	43	7.0	60~ 280	3750	100~ 240
30~ 120	46	7.0	60~ 280	3750	100~ 240
30~ 120	56	7.0	60~ 280	3750	100~ 240

Temperatures can be designed between 60°C and 280°C, and operating voltages can be designed between 12V and 240V, depending on customer requirements.

Usage Precautions
1) After power is applied, the heating power decreases gradually and then stabilizes. Stable power depends on operating conditions. The power of the same PTC heater can vary several times depending on operating conditions. گرمی کی کھپت تیزی سے, مستحکم طاقت جتنی زیادہ; the higher the PTC surface temperature, طاقت جتنی زیادہ ہے.
2) The surface temperature of the PTC heater is controlled by the PTC itself and can be controlled by disconnecting the circuit, but not by adjusting the voltage.
3) While PTCs are inherently highly reliable and have a long lifespan, improper assembly can result in unstable power and temperature.
4) When using multiple PTCs, انہیں متوازی طور پر جڑنا چاہئے, سیریز میں نہیں.

Externally Insulated Film PTC Heaters

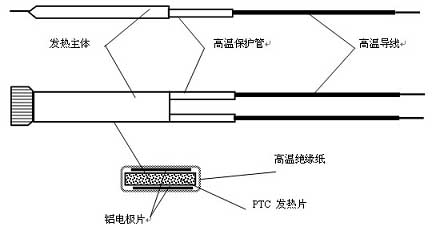

Dimensions and Structure of Externally Insulated Film PTC Heaters

ماڈل پیرامیٹرز

لمبائی (ملی میٹر)	چوڑائی (ملی میٹر)	موٹائی (ملی میٹر)	Surface Temperature (° C)	Insulation Withstand Voltage (وی)	Operating Voltage (وی)
24	10	3.0~ 3.5	85~ 280	3750	100~ 240
24	15	3.0~ 3.5	85~ 280	3750	100~ 240
35	8	3.0~ 3.5	85~ 280	3750	100~ 240
35	10	3.0~ 3.5	85~ 280	3750	100~ 240
35	13	3.0~ 3.5	85~ 280	3750	100~ 240
35	15	3.0~ 3.5	85~ 280	3750	100~ 240
48	8	3.0~ 3.5	85~ 280	3750	100~ 240
48	10	3.0~ 3.5	85~ 280	3750	100~ 240
48	13	3.0~ 3.5	85~ 280	3750	100~ 240
48	15	3.0~ 3.5	85~ 280	3750	100~ 240
60	8	3.0~ 3.5	85~ 280	3750	100~ 240
60	10	3.0~ 3.5	85~ 280	3750	100~ 240
60	13	3.0~ 3.5	85~ 280	3750	100~ 240
60	15	3.0~ 3.5	85~ 280	3750	100~ 240
70	8	3.0~ 3.5	85~ 280	3750	100~ 240
70	10	3.0~ 3.5	85~ 280	3750	100~ 240
70	13	3.0~ 3.5	85~ 280	3750	100~ 240
70	15	3.0~ 3.5	85~ 280	3750	100~ 240
70 above	15	3.0~ 3.5	85~ 280	3750	100~ 240
