ایک ری سیٹ ایبل چپ فیوز کیا ہے؟?

ایک دوبارہ ترتیب دینے والا چپ فیوز, PTC کے نام سے بھی جانا جاتا ہے۔ (مثبت درجہ حرارت کا قابلیت) ری سیٹ ایبل فیوز, سطح ماؤنٹ ڈیوائس کی ایک قسم ہے۔ (smd) جو الیکٹرانک سرکٹس کو زیادہ کرنٹ اور زیادہ گرمی سے بچاتا ہے۔. یہ ایک روایتی فیوز کی طرح کام کرتا ہے لیکن خرابی صاف ہونے کے بعد خود بخود خود کو دوبارہ ترتیب دے سکتا ہے۔. جب اوور کرنٹ یا شارٹ سرکٹ جیسی خرابی ہوتی ہے۔, فیوز کی مزاحمت بڑھ جاتی ہے۔, موجودہ بہاؤ کو محدود کرنا. ایک بار جب فالٹ ہٹا دیا جائے اور فیوز ٹھنڈا ہو جائے۔, اس کی مزاحمت معمول پر آجاتی ہے۔, کرنٹ کو دوبارہ بہنے کی اجازت دیتا ہے۔.

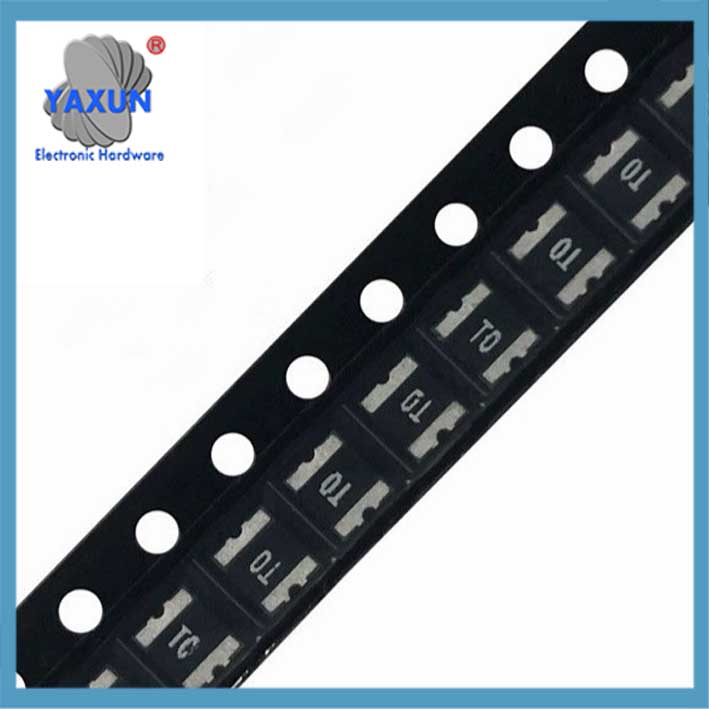

پی پی ٹی سی چپ سیلف ریکوری فیوز 1210 2A 2.5A 3A 6V 30V 33V 60V SMD

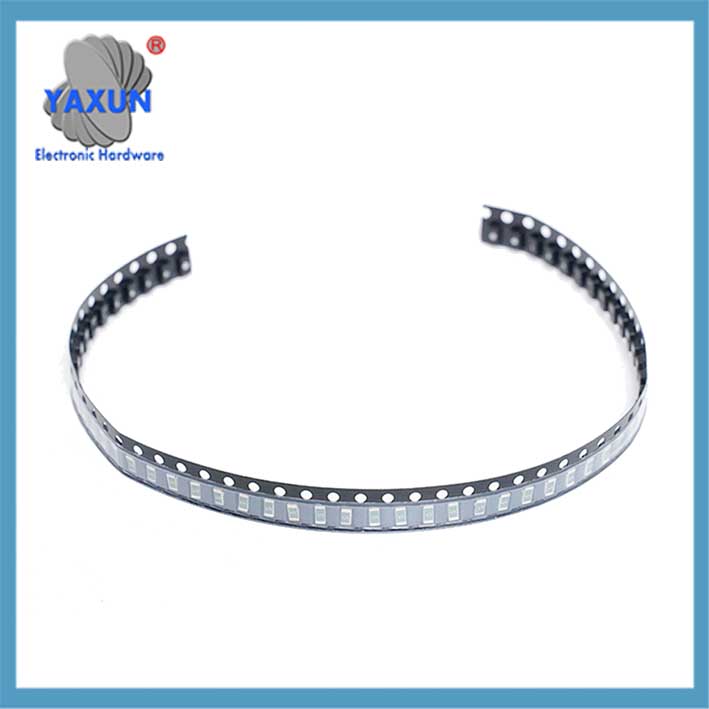

ری سیٹ ایبل ایس ایم ڈی فیوز 1206 SMD چپ 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

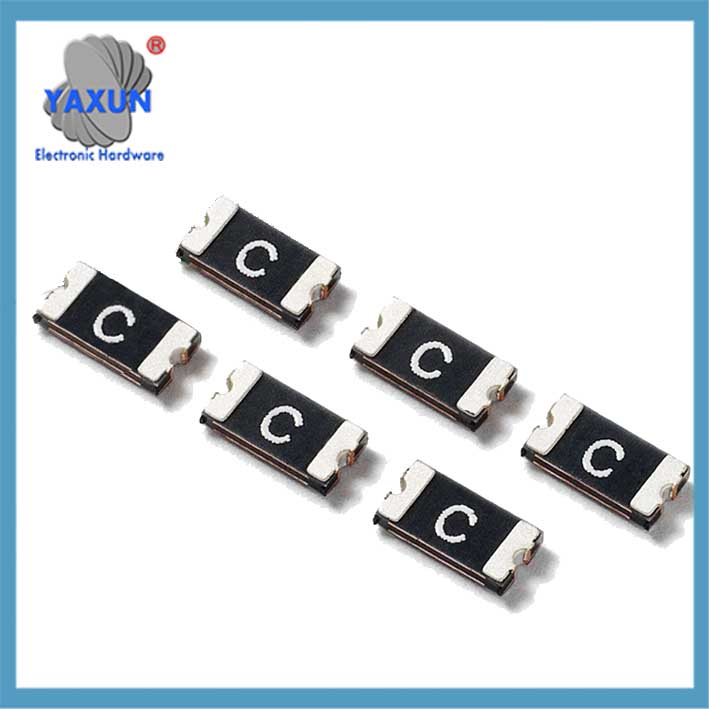

ایس ایم ڈی فیوز ری سیٹیبل 1812 16کام کمیونیکیشنز سے زیادہ تحفظ کے ل V V 2A سطح ماؤنٹ چپ

ری سیٹ ایبل چپ فیوز (پی پی ٹی سی) پولیمر کی مثبت درجہ حرارت کے گتانک خصوصیات پر مبنی ایک حد سے زیادہ تحفظ عنصر ہے. اس میں خودکار ری سیٹ فنکشن ہے اور یہ الیکٹرانک آلات کے سرکٹ تحفظ میں وسیع پیمانے پر استعمال ہوتا ہے. مندرجہ ذیل اس کے بنیادی نکات ہیں:

1. ساخت اور کام کرنے کا اصول
مواد کی ترکیب
یہ خاص طور پر علاج شدہ پولیمر رال پر مشتمل ہے۔ (جیسے PE پولیمر) اور conductive ذرات (کاربن سیاہ یا دھاتی ذرات). عام حالات میں, ترسیلی ذرات کم مزاحمتی راستہ بناتے ہیں۔ (0.1-کئی اوہم)‌.
تحفظ کا طریقہ کار
جب اوورکورنٹ ہوتا ہے۔, کرنٹ کا تھرمل اثر رال کے پگھلنے اور پھیلنے کا سبب بنتا ہے۔, conductive نیٹ ورک ٹوٹ جاتا ہے, اور مزاحمت اچانک ایک اعلی مزاحمتی حالت میں بڑھ جاتی ہے۔ (میگوہم کی سطح تک), کرنٹ کو مائیکرو ایمپیئر لیول تک محدود کرنا.
غلطی حل ہونے کے بعد, ترسیلی ذرات ٹھنڈے اور سکڑ جاتے ہیں۔, دوبارہ جڑیں, اور کم مزاحمتی حالت میں واپس آجائیں۔, دستی متبادل کی ضرورت کے بغیر.
پی ٹی سی رویہ:
ری سیٹ ایبل فیوز پولیمرک پازیٹو ٹمپریچر گتانک کا استعمال کرتے ہیں۔ (پی پی ٹی سی) مواد. درجہ حرارت بڑھنے کے ساتھ ہی یہ مواد مزاحمت میں نمایاں اضافہ ظاہر کرتا ہے۔.

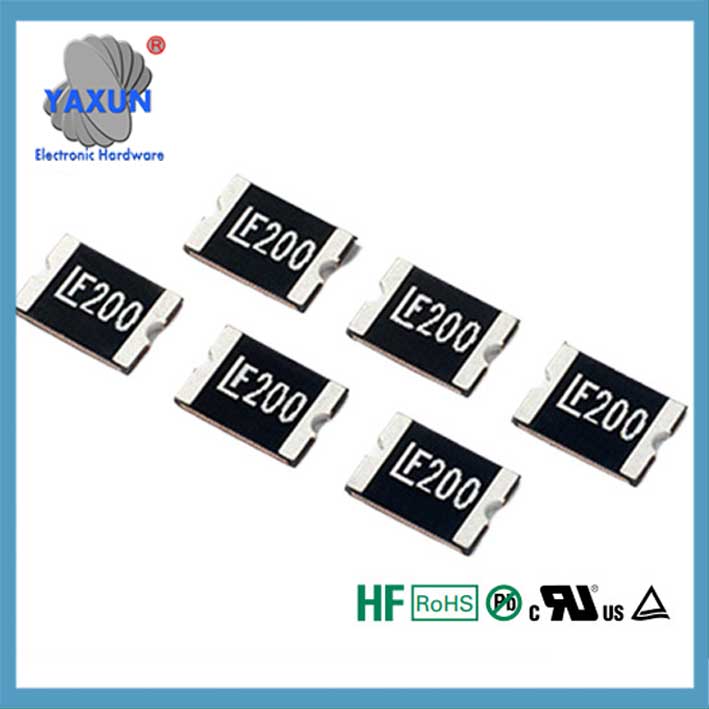

لٹل فیوز سرفیس ماؤنٹ ری سیٹ ایبل فیوز چین سپلائر

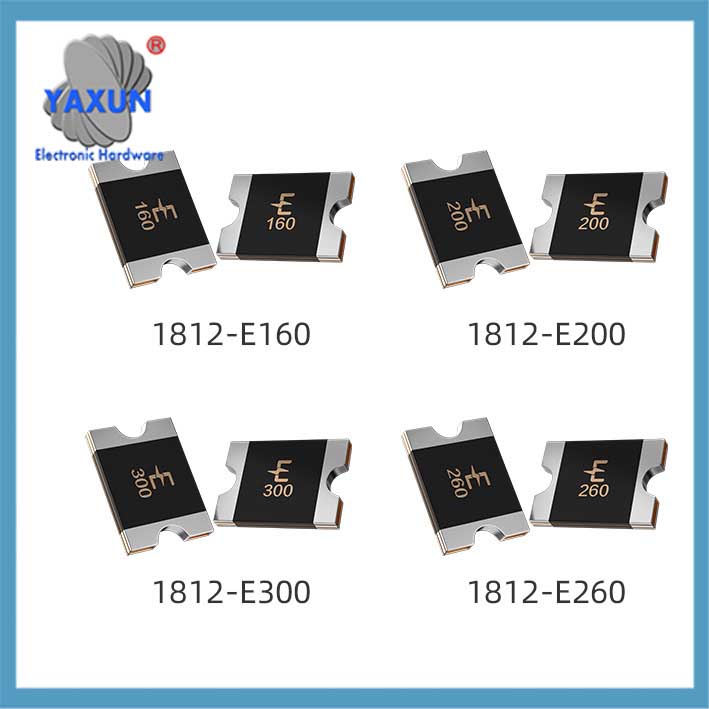

ایل ایف 1812 ری سیٹ ایبل فیوز PPTC 1812L SMD Self-Recovery 0.2A 0.5A 500mA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

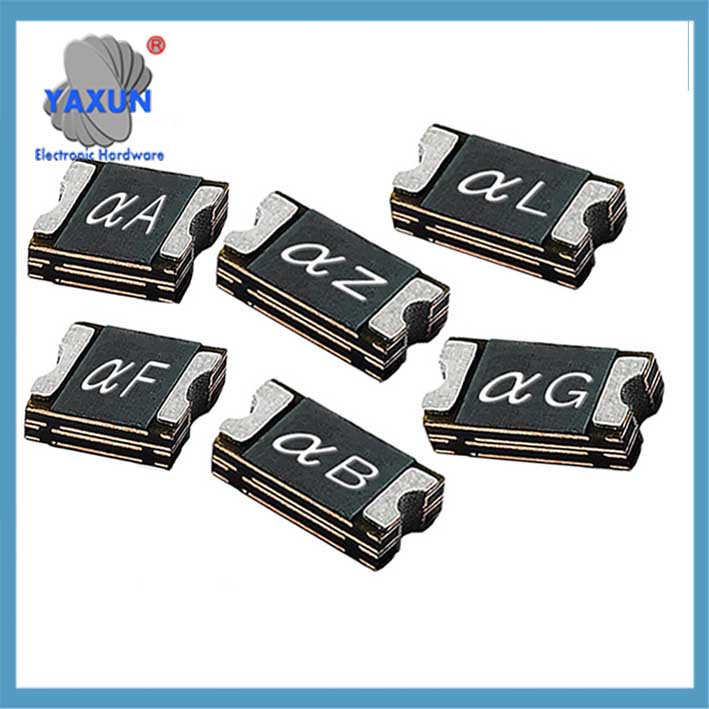

اوورکرنٹ پروٹیکشن سرفیس ماؤنٹ پی پی ٹی سی ری سیٹ ایبل فیوز 6V 30V 33V 60V SMD

زیادہ سے زیادہ تحفظ:
جب کرنٹ فیوز کی ریٹیڈ ویلیو سے زیادہ ہو جاتا ہے۔, PPTC مواد گرم ہو جاتا ہے۔, جس کی وجہ سے اس کی مزاحمت بڑھ جاتی ہے۔. مزاحمت میں یہ اضافہ موجودہ بہاؤ کو کم کرتا ہے۔, سرکٹ کو پہنچنے والے نقصان کو روکنا.

خودکار ری سیٹ:
ایک بار جب فالٹ ہٹا دیا جائے اور فیوز ٹھنڈا ہو جائے۔, مزاحمت کم ہو جاتی ہے, عام کرنٹ کو دوبارہ شروع کرنے کی اجازت دیتا ہے۔.

اہم خصوصیات اور فوائد:
خود بحالی:
غلطی کے واقعے کے بعد خود بخود دوبارہ ترتیب دینے کی صلاحیت اسے روایتی فیوز کا دوبارہ قابل استعمال متبادل بناتی ہے۔.

زیادہ سے زیادہ تحفظ:
سرکٹس کو ضرورت سے زیادہ کرنٹ کی وجہ سے ہونے والے نقصان سے بچاتا ہے۔, شارٹ سرکٹس, یا زیادہ گرمی.

خلائی بچت:
ایس ایم ڈی پیکیجنگ کمپیکٹ الیکٹرانک آلات میں انضمام کی اجازت دیتی ہے۔.
ایپلی کیشنز کی وسیع رینج:
مختلف آلات میں پایا جاتا ہے۔, کمپیوٹر سمیت, موبائل فونز, طبی سامان, اور آٹوموٹو الیکٹرانکس.

مثال:
ایسی صورت حال کا تصور کریں جہاں لیپ ٹاپ پر موجود USB پورٹ غلطی سے شارٹ سرکٹ ہو جائے۔. USB پاور لائن پر دوبارہ سیٹ ہونے والا فیوز اوور کرنٹ کا پتہ لگائے گا اور اس کی مزاحمت کو بڑھا دے گا۔, کرنٹ کو محدود کرنا اور لیپ ٹاپ کی پاور سپلائی اور دیگر اجزاء کو پہنچنے والے نقصان کو روکنا. ایک بار جب شارٹ ہٹا دیا جائے۔, فیوز ری سیٹ ہو جائے گا, اور USB پورٹ دوبارہ استعمال کرنے کے لیے تیار ہو جائے گا۔.
