اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹر

اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹر

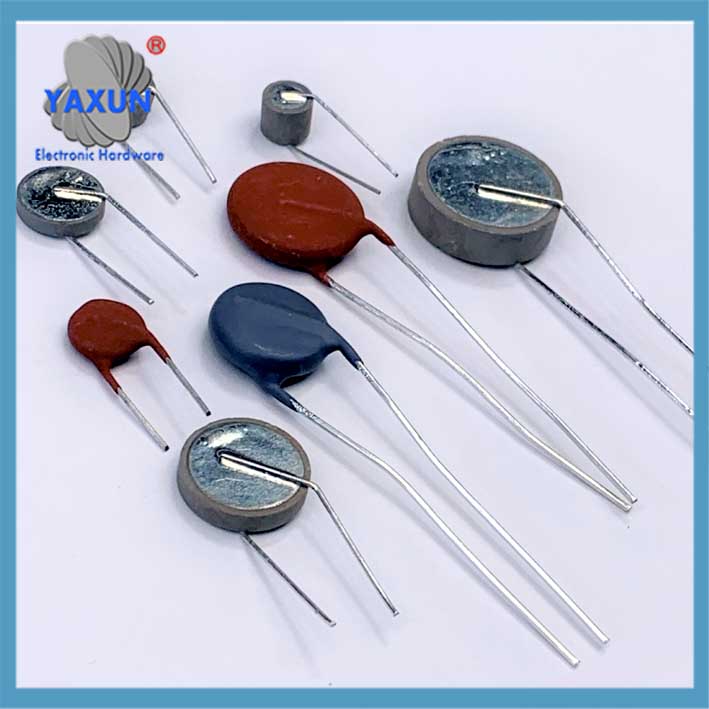

مصنوعات کا جائزہ
اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹرس حفاظتی اجزاء ہیں جو خود بخود غیر معمولی درجہ حرارت اور دھاروں سے حفاظت کرتے ہیں, اور عام طور پر جانا جاتا ہے “دوبارہ ترتیب دینے والے فیوز” یا “10,000-وقت فیوز” وہ روایتی فیوز کی جگہ لیتے ہیں اور موٹروں میں زیادہ سے زیادہ گرمی اور زیادہ گرمی کے تحفظ کے لئے بڑے پیمانے پر استعمال ہوتے ہیں, ٹرانسفارمر, بجلی کی فراہمی کو تبدیل کرنا, الیکٹرانک سرکٹس, اور دیگر درخواستیں. اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹرس مزاحمت میں اچانک تبدیلی کے ذریعے پورے سرکٹ میں بجلی کی کھپت کو محدود کرکے بقایا کرنٹ کو کم کرتے ہیں۔. جبکہ روایتی فیوز سرکٹ کے چلنے کے بعد خود بخود دوبارہ سیٹ نہیں ہوسکتے ہیں, ایک بار غلطی ختم ہونے کے بعد اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹرز اپنی پری پروٹیکشن اسٹیٹ میں واپس آجاتے ہیں. اگر کوئی غلطی دوبارہ کام کرتی ہے, وہ اپنی حد سے زیادہ اور زیادہ گرمی سے متعلق تحفظ کا کام دوبارہ شروع کرسکتے ہیں.

جب اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹر کو اوورکورینٹ اور اوور ہیٹ پروٹیکشن جزو کے طور پر منتخب کرتے ہو, پہلے سرکٹ کے زیادہ سے زیادہ عام آپریٹنگ موجودہ کا تعین کریں (پی ٹی سی تھرمسٹر کا غیر آپریٹنگ موجودہ) اور پی ٹی سی تھرمسٹر کی تنصیب کے مقام پر زیادہ سے زیادہ محیط درجہ حرارت (عام آپریشن کے دوران). اگلا, تحفظ کے موجودہ پر غور کریں (یعنی, اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹر کا ٹرپنگ موجودہ), زیادہ سے زیادہ آپریٹنگ وولٹیج, اور درجہ بندی شدہ صفر پاور مزاحمت. جزو کے طول و عرض جیسے عوامل پر بھی غور کیا جانا چاہئے. مندرجہ ذیل اعداد و شمار محیط آپریٹنگ درجہ حرارت کے مابین تعلقات کو ظاہر کرتا ہے, غیر ٹرپنگ موجودہ, اور موجودہ ٹرپنگ.

زیادہ سے زیادہ تحفظ کے لئے پی ٹی سی تھرمسٹر

پی ٹی سی تھرمسٹر اوورکورینٹ پروٹیکشن ڈسک 0R30 24V 1.8A 120C نے سیمنز کی جگہ لی

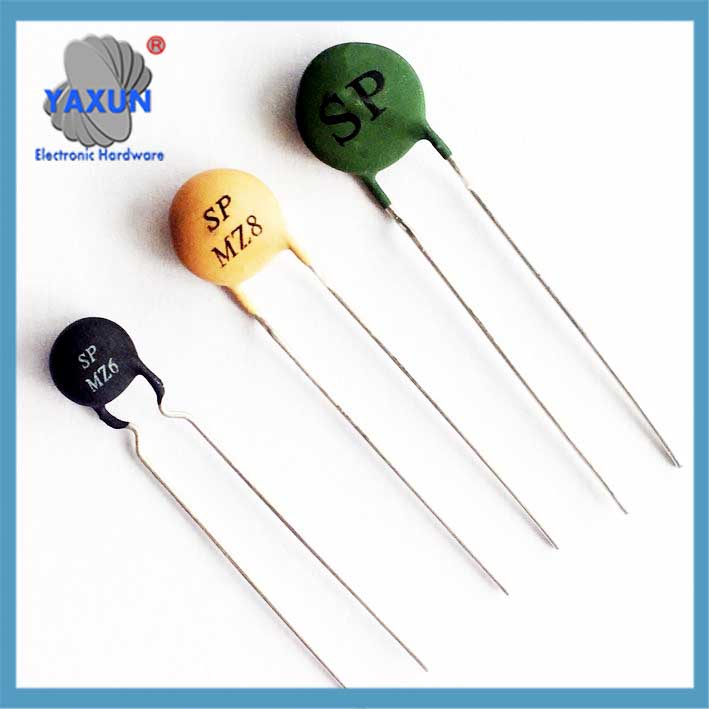

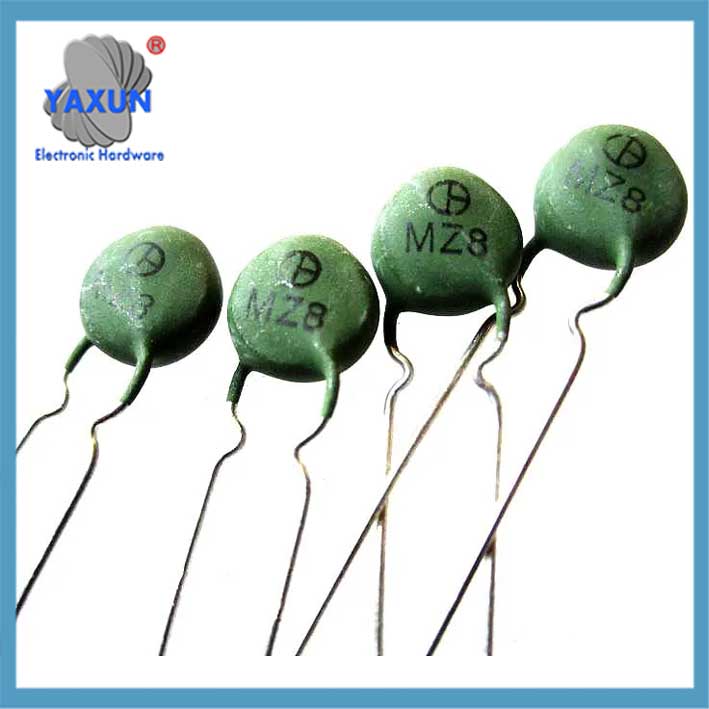

1000وی پی ٹی سی تھرمسٹر ایم زیڈ 8, 100 200r 75 ڈگری, 1کے وی, زیادہ سے زیادہ تحفظ, پائیدار سیرامک

درخواست کا اصول
جب سرکٹ عام طور پر چل رہا ہے, اوورکورینٹ پروٹیکشن پی ٹی سی تھرمسٹر کے ذریعے بہہ جانے والا موجودہ ریٹیڈ کرنٹ سے کم ہے. پی ٹی سی تھرمسٹر کم مزاحمت کو برقرار رکھتا ہے اور محفوظ سرکٹ کے معمول کے عمل کو متاثر نہیں کرتا ہے. جب ایک سرکٹ کی غلطی ہوتی ہے اور موجودہ ریٹیڈ کرنٹ سے نمایاں حد سے تجاوز کرتا ہے, پی ٹی سی تھرمسٹر اچانک گرم ہوجاتا ہے, ایک اعلی مزاحم ریاست کو فرض کرتے ہوئے, نسبتا in سرکٹ رکھنا “آف” بیان کریں اور اس طرح اسے نقصان سے بچائیں. ایک بار غلطی حل ہوجاتی ہے, پی ٹی سی تھرمسٹر خود بخود کم مزاحم حالت میں واپس آجاتا ہے, اور سرکٹ عام آپریشن دوبارہ شروع کرتا ہے.

اعداد و شمار 2 عام آپریشن کے دوران سرکٹ کے لئے وولٹ-امپیر خصوصیت وکر اور بوجھ وکر دکھاتا ہے. نقطہ A سے نقطہ b, پی ٹی سی تھرمسٹر پر لاگو وولٹیج آہستہ آہستہ بڑھتا ہے, اور اس کے ذریعے بہہ جانے والا حالیہ بھی خطی طور پر بڑھتا ہے, اس بات کا اشارہ ہے کہ پی ٹی سی تھرمسٹر کی مزاحمت بنیادی طور پر کوئی تبدیلی نہیں ہے, کم مزاحم حالت میں باقی ہے. نقطہ B سے نقطہ E تک, وولٹیج آہستہ آہستہ بڑھتی ہے, اور گرمی پیدا کرنے کی وجہ سے پی ٹی سی تھرمسٹر کی مزاحمت تیزی سے بڑھتی ہے. اس کے ذریعے بہہ جانے والا موجودہ بھی تیزی سے کم ہوتا ہے, اس بات کی نشاندہی کرتے ہوئے کہ پی ٹی سی تھرمسٹر اپنی حفاظت کی حالت میں داخل ہوچکا ہے. اگر عام بوجھ وکر نقطہ B سے نیچے ہے, پی ٹی سی تھرمسٹر اس کی حفاظت کی حالت میں داخل نہیں ہوگا.

عام طور پر, اوورکورینٹ اور اوورٹیمپریٹریچر کے تحفظ کی تین اقسام ہیں:

1. موجودہ حد سے زیادہ (اعداد و شمار 3): عام آپریشن کے دوران RL1 بوجھ وکر ہے. جب بوجھ کے خلاف مزاحمت کم ہوجاتی ہے, جیسے جب ایک ٹرانسفارمر لائن شارٹ سرکٹس, بوجھ وکر RL1 سے RL2 میں تبدیل ہوتا ہے, حد سے زیادہ نقطہ b, اور پی ٹی سی تھرمسٹر اس کی حفاظت کی حالت میں داخل ہوتا ہے.

2. وولٹیج اوورکورینٹ (اعداد و شمار 4): جب بجلی کی فراہمی وولٹیج میں اضافہ ہوتا ہے, جیسے جب 220V پاور لائن اچانک 380V تک بڑھ جاتی ہے, بوجھ وکر RL1 سے RL2 میں تبدیل ہوتا ہے, حد سے زیادہ نقطہ b, اور پی ٹی سی تھرمسٹر اس کی حفاظت کی حالت میں داخل ہوتا ہے.

3. زیادہ گرمی (اعداد و شمار 5): جب محیطی درجہ حرارت ایک خاص حد سے اوپر بڑھ جاتا ہے, پی ٹی سی تھرمسٹر کا وولٹ-امپیر خصوصیت وکر A-B-E سے A-B1-F میں تبدیل ہوتا ہے. جب بوجھ وکر RL نقطہ B1 سے زیادہ ہوجاتا ہے, پی ٹی سی تھرمسٹر پروٹیکشن موڈ میں داخل ہوتا ہے.

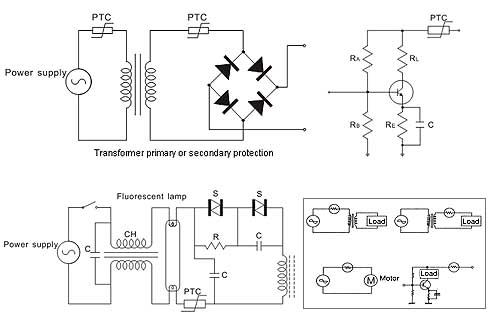

اوورکورینٹ پروٹیکشن سرکٹ ڈایاگرام

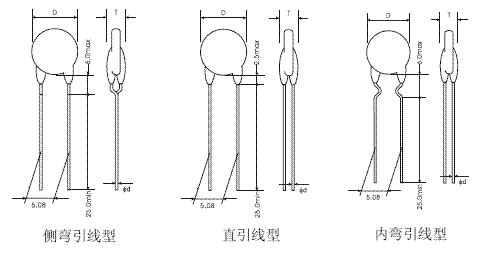

ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	غیر آپریٹنگ موجودہ انٹ(ایم اے)		آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	طول و عرض (ملی میٹر)
ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	@25 ℃	@60 ℃	آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	dmax	tmax	fd
MZ11-20P3R7H265	3.7	530	430	1050	265	4.3	120(پی)	22.0	5.0	0.6
MZ11-16P6R0H265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
MZ11-16P7R0H265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
MZ11-13P10RH265	10	260	200	520	265	1.8		14.0	5.0	0.6
MZ11-13P12RH265	12	225	180	450	265	1.8		14.0	5.0	0.6
MZ11-12P10RH265	10	250	200	500	265	1.8		13.5	5.0	0.6
MZ11-10P15RH265	15	180	140	350	265	1.2		11.0	5.0	0.6
MZ11-10P39RH265	39	130	100	250	265	1.2		11.0	5.0	0.6
MZ11-08P15RH265	15	150	120	300	265	0.8		9.0	5.0	0.6
MZ11-08P25RH265	25	130	100	250	265	0.8		9.0	5.0	0.6
MZ11-08P35RH265	35	115	90	225	265	0.8		9.0	5.0	0.6
MZ11-08P45RH265	45	105	80	220	265	0.8		9.0	5.0	0.6
MZ11-08P55RH265	55	90	70	180	265	0.8		9.0	5.0	0.6
MZ11-07P82RH265	82	70	50	140	265	0.6		8.0	5.0	0.6
MZ11-07P56RH265	56	90	60	175	265	0.6		8.0	5.0	0.6
MZ11-06P33RH265	33	110	85	220	265	0.4		7.0	5.0	0.6
MZ11-05P70RH265	70	65	50	130	265	0.3		6.5	5.0	0.6
MZ11-05P85RH265	85	60	45	120	265	0.3		6.5	5.0	0.6
MZ11-05P39RH265	39	80	65	160	265	0.2		6.5	5.0	0.6
MZ11-05P121H265	120	45	35	90	265	0.3		6.5	5.0	0.6
MZ11-05P181H265	180	40	30	80	265	0.3		6.5	5.0	0.6
MZ11-04P70RH265	70	50	40	100	265	0.2		5.5	5.0	0.6
MZ11-04P121H265	120	40	30	80	265	0.2		5.5	5.0	0.6
MZ11-03P151H265	150	40	30	75	265	0.2		4.5	5.0	0.5
MZ11-10N12RH265	12	170	130	340	265	1.2	100(n)	11.0	5.0	0.6
MZ11-10N18RH265	18	145	110	290	265	1.2		11.0	5.0	0.6
MZ11-10N22RH265	22	125	90	250	265	1.2		11.0	5.0	0.6
MZ11-07N22RH265	22	120	90	225	265	0.5		8.0	5.0	0.6
MZ11-05N151H265	150	38	30	80	265	0.3		6.5	5.0	0.6
MZ11-05N301H265	300	27	20	55	265	0.3		6.5	5.0	0.6
MZ11-05N601H265	600	20	15	40	265	0.2		6.5	5.0	0.6
MZ11-05N102H265	1000	15	12	30	265	0.2		6.5	5.0	0.6
MZ11-04N151H265	150	36	28	80	265	0.3		5.5	5.0	0.6
MZ11-03N151H265	150	33	25	65	265	0.2		4.5	5.0	0.5
MZ11-03N101H265	100	40	30	80	265	0.2		4.5	5.0	0.5
MZ11-03N70RH265	70	45	35	90	265	0.1		4.5	5.0	0.5
MZ11-08M12RH265	12	120	70	220	265	0.8	80(م)	9.0	5.0	0.6
MZ11-08M25RH265	25	85	50	170	265	0.8		9.0	5.0	0.6
MZ11-08M35RH265	35	80	50	150	265	0.8		9.0	5.0	0.6
MZ11-08M50RH265	50	60	40	120	265	1.0		9.0	5.0	0.6
MZ11-07M101H265	100	50	30	100	265	0.6		8.0	5.0	0.6
MZ11-05M70RH265	70	50	30	100	265	0.3		6.5	5.0	0.6
MZ11-05M121H265	120	30	20	60	265	0.3		6.5	5.0	0.6
MZ11-03M101H265	100	25	18	55	265	0.2		4.5	5.0	0.5
MZ11-03M151H265	150	22	15	45	265	0.2		4.5	5.0	0.5

ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	غیر آپریٹنگ موجودہ انٹ(ایم اے)		آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	طول و عرض (ملی میٹر)
ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	@25 ℃	@60 ℃	آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	dmax	tmax	fd
MZ12-20P2R6H140	2.6	650	500	1300	140	4.3	120(پی)	22.0	5.0	0.6
MZ12-16P4R7H140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
MZ12-16P5R6H140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
MZ12-13P6R8H140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
MZ12-12P5R6H140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
MZ12-12P6R8H140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
MZ12-10P10RH140	10	225	170	450	140	1.2		11.0	5.0	0.6
MZ12-10P6R8H140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
MZ12-08P22RH140	22	135	110	270	140	0.8		9.0	5.0	0.6
MZ12-06P25RH140	25	125	90	250	140	0.5		7.0	5.0	0.6
MZ12-05P333RH140	33	90	70	175	140	0.3		6.5	5.0	0.6
MZ12-16R2R1H140	2.1	710	570	1420	140	3.1	140(r)	17.5	5.0	0.6
MZ12-13R3R8H140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
MZ12-10R15RH140	15	210	170	420	140	1.2		11.0	5.0	0.6
MZ12-10R6R7H140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
MZ12-10R10RH140	10	250	200	500	140	1.2		11.0	5.0	0.6

ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	غیر آپریٹنگ موجودہ انٹ(ایم اے)		آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	طول و عرض (ملی میٹر)
ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	@25 ℃	@60 ℃	آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	dmax	tmax	fd
MZ13-10R1R8H30	1.8	650	550	1300	30	4.3	140(r)	11.0	4.0	0.6
MZ13-08R1R8H30	1.8	600	500	1100	30	3.0	140(r)	9.0	4.0	0.6
MZ13-12P1R2H30	1.2	750	600	1500	30	5.5	120(پی)	13.5	4.0	0.6
MZ13-12P1R8H30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
MZ13-10P2R7H30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
MZ13-08P1R8H30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
MZ13-08P4R2H30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
MZ13-05P10RH30	10	170	140	340	30	1.0		6.5	4.0	0.6
MZ14-16P2R3H60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
MZ14-12P3R7H60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
MZ14-10P5R6H60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
MZ14-08P9R4H60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
MZ14-05P25RH60	25	100	85	200	60	1.0		6.5	4.0	0.6
MZ14-03P55RH60	55	60	50	120	60	0.7		4.5	4.0	0.5
MZ14-08M4R7H60	4.7	180	120	360	60	3.0	80(م)	9.0	4.0	0.6

ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	غیر آپریٹنگ موجودہ انٹ(ایم اے)		آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	طول و عرض (ملی میٹر)
ماڈل	درجہ بندی کی مزاحمت R25(اوہ) ± 25 ٪	@25 ℃	@60 ℃	آپریٹنگ کرنٹ @25 ℃ یہ(ایم اے)	زیادہ سے زیادہ آپریٹنگ وولٹیج vmax(a)	زیادہ سے زیادہ موجودہ imax(a)	کیوری درجہ حرارت ٹی سی(℃)	dmax	tmax	fd
MZ15-10R1R2H15	1.2	850	700	1550	15	4.3	140(r)	11.0	4.0	0.6
MZ15-08R1R0H15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
MZ15-08R1R8H15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
MZ15-07R1R0H15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
MZ15-07R1R2H15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
MZ15-05R4R6H15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
MZ15-03R13RH15	13	180	150	350	15	0.7		4.5	4.0	0.5
MZ15-10P1R2H18	1.2	700	600	1400	18	4.3	120(پی)	11.0	4.0	0.6
MZ15-08P1R0H18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
MZ15-08P1R8H18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
MZ15-05P4R6H18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
MZ15-03P13RH18	13	145	120	280	18	0.7

ماڈل پیرامیٹرز

زیادہ سے زیادہ تحفظ کے لئے جنرل مقصد پی ٹی سی تھرمسٹر

پی ٹی سی اوورکورینٹ پروٹیکشن سرکٹ ڈایاگرام

زیادہ سے زیادہ تحفظ کے لئے پی ٹی سی تھرمسٹروں کے لئے سلیکشن گائیڈ

پی ٹی سی کے اوورکورینٹ پروٹیکشن تھرمسٹر کے ماڈل پیرامیٹرز

1. زیادہ سے زیادہ آپریٹنگ وولٹیج
جب ایک پی ٹی سی تھرمسٹر سیریز میں سرکٹ میں جڑا ہوا ہے, عام آپریشن کے دوران وولٹیج کا صرف ایک چھوٹا سا حصہ اس کے پار رہتا ہے. جب پی ٹی سی تھرمسٹر ایک اعلی مزاحم ریاست کو متحرک اور فرض کرتا ہے, اسے بجلی کی فراہمی کے تقریبا وولٹیج کا مقابلہ کرنا ہوگا. لہذا, جب پی ٹی سی تھرمسٹر کا انتخاب کرتے ہو, اس بات کو یقینی بنائیں کہ اس میں کافی حد تک زیادہ سے زیادہ آپریٹنگ وولٹیج موجود ہے, جبکہ بجلی کی فراہمی کے وولٹیج کے اتار چڑھاو کو بھی مدنظر رکھتے ہوئے.

2. غیر آپریٹنگ موجودہ اور آپریٹ کرنٹ
قابل اعتماد سوئچنگ کو یقینی بنانے کے لئے, آپریٹ کرنٹ غیر آپریٹنگ موجودہ کم از کم دوگنا ہونا چاہئے.
کیونکہ محیطی درجہ حرارت غیر آپریٹنگ اور آپریٹنگ دھاروں دونوں کو نمایاں طور پر متاثر کرتا ہے (ذیل میں اعداد و شمار دیکھیں), بدترین صورتحال پر غور کرنا چاہئے. غیر آپریٹنگ موجودہ کا انتخاب زیادہ سے زیادہ قابل اجازت محیطی درجہ حرارت پر کیا جانا چاہئے, جبکہ آپریٹ کرنٹ کو کم محیطی درجہ حرارت پر منتخب کیا جانا چاہئے.

3. زیادہ سے زیادہ آپریٹنگ وولٹیج پر زیادہ سے زیادہ قابل اجازت موجودہ
جب پی ٹی سی تھرمسٹر کو حفاظتی فنکشن انجام دینے کی ضرورت ہوتی ہے, ان شرائط کے لئے سرکٹ چیک کریں جو زیادہ سے زیادہ قابل اجازت قیمت سے زیادہ دھارے پیدا کرسکیں. اس سے عام طور پر ان حالات سے مراد ہوتا ہے جہاں شارٹ سرکٹ کا خطرہ ہوتا ہے. ڈیٹا شیٹ زیادہ سے زیادہ موجودہ قیمت کی وضاحت کرتی ہے. اس قدر سے تجاوز کرنے سے پی ٹی سی تھرمسٹر کو نقصان پہنچا یا وقت سے پہلے ناکام ہوسکتا ہے.

4. درجہ حرارت کو تبدیل کرنا (کیوری درجہ حرارت)
ہم 80 ° C کے کیوری درجہ حرارت کے ساتھ زیادہ سے زیادہ تحفظ کے اجزاء پیش کرتے ہیں, 100° C, 120° C, اور 140 ° C. غیر آپریٹنگ موجودہ کا انحصار PTC تھرمسٹر چپ کے کیوری درجہ حرارت اور قطر پر ہے. اخراجات کو کم کرنے کے لئے, اعلی کیوری درجہ حرارت اور چھوٹے طول و عرض والے اجزاء کو منتخب کیا جانا چاہئے. مزید برآں, اس پر غور کیا جانا چاہئے کہ آیا اس طرح کے پی ٹی سی تھرمسٹر کا اعلی سطح کا درجہ حرارت سرکٹ میں ناپسندیدہ ضمنی اثرات کا سبب بن سکتا ہے. عام طور پر, کیوری کا درجہ حرارت زیادہ سے زیادہ محیط آپریٹنگ درجہ حرارت سے تجاوز کرنا چاہئے 20 سے 40 ° C.

5. ماحولیاتی اثر

جب کیمیکلز کے سامنے یا جب برتنوں کے مرکبات یا فلرز کا استعمال کرتے ہو, انتہائی احتیاط کا استعمال کرنا ضروری ہے. اس سے بیریم ٹائٹینیٹ سیرامک میں کمی کی وجہ سے پی ٹی سی تھرمسٹر کی تاثیر کو کم کیا جاسکتا ہے. پوٹنگ کی وجہ سے تھرمل چالکتا میں ہونے والی تبدیلیوں سے بھی مقامی حد سے زیادہ گرمی اور نقصان ہوسکتا ہے.

ضمیمہ: پاور ٹرانسفارمر اوورکورینٹ پروٹیکشن کے لئے پی ٹی سی تھرمسٹر کو منتخب کرنے کی مثال

ایک پاور ٹرانسفارمر کا بنیادی وولٹیج 220V ہے, 16V کا ثانوی وولٹیج, اور 1.5A کا ثانوی موجودہ. ثانوی حد سے زیادہ حالت کے دوران, پرائمری کرنٹ تقریبا 350ma ہے, اور تحفظ کو اندر چالو کیا جانا چاہئے 10 منٹ. ٹرانسفارمر کا آپریٹنگ درجہ حرارت -10 ° C سے 40 ° C تک ہے, عام آپریشن کے دوران درجہ حرارت میں 15 ° C سے 20 ° C تک اضافہ ہوتا ہے. پی ٹی سی تھرمسٹر ٹرانسفارمر کے قریب نصب ہے. براہ کرم بنیادی تحفظ کے لئے پی ٹی سی تھرمسٹر منتخب کریں.

1. زیادہ سے زیادہ آپریٹنگ وولٹیج کا تعین کریں

ٹرانسفارمر کا آپریٹنگ وولٹیج 220V ہے. بجلی کی فراہمی کے اتار چڑھاو پر غور کرنا, زیادہ سے زیادہ آپریٹنگ وولٹیج 220V x ہونا چاہئے (1 + 20%) = 264V.

پی ٹی سی تھرمسٹر کا زیادہ سے زیادہ آپریٹنگ وولٹیج 265V ہے.

2. غیر آپریٹنگ موجودہ کا تعین کریں

حساب اور پیمائش سے پتہ چلتا ہے کہ عام آپریشن کے دوران ٹرانسفارمر کا بنیادی موجودہ 125MA ہے. اس بات پر غور کرتے ہوئے کہ پی ٹی سی تھرمسٹر کی تنصیب کے مقام پر محیطی درجہ حرارت 60 ° C تک پہنچ سکتا ہے, 60 ° C پر غیر آپریٹنگ موجودہ 130-140ma ہونا چاہئے.

3. موجودہ موجودہ کا تعین کرنا

اس بات پر غور کرتے ہوئے کہ پی ٹی سی تھرمسٹر کی تنصیب کے مقام پر محیطی درجہ حرارت -10 ° C یا 25 ° C تک کم ہوسکتا ہے۔, آپریٹنگ کرنٹ 340-350mA -10 ° C یا 25 ° C پر ہونا چاہئے, تقریبا operating آپریٹنگ وقت کے ساتھ 5 منٹ.

4. درجہ بندی شدہ زیرو پاور ریزٹر R25 کا تعین کرنا

جب ایک پی ٹی سی تھرمسٹر پرائمری کے ساتھ سیریز میں جڑا ہوا ہے, پیدا ہونے والے وولٹیج ڈراپ کو کم سے کم کیا جانا چاہئے. پی ٹی سی تھرمسٹر کی اپنی گرمی کی پیداوار کو بھی کم سے کم کیا جانا چاہئے. عام طور پر, پی ٹی سی تھرمسٹر کا وولٹیج ڈراپ اس سے کم ہونا چاہئے 1% بجلی کی کل فراہمی کا. R25 کا حساب کتاب مندرجہ ذیل ہے:

220v × 1% ÷ 0.125a = 17.6ω

5. زیادہ سے زیادہ موجودہ کا تعین کرنا

اصل پیمائش کے مطابق, جب ٹرانسفارمر کا سیکنڈری شارٹ سرکیٹ ہوتا ہے, پرائمری کرنٹ 500ma تک پہنچ سکتا ہے. جب جزوی شارٹ سرکٹ ہوتا ہے تو پرائمری کنڈلی کے ذریعے بڑھتے ہوئے موجودہ بہاؤ پر غور کریں, پی ٹی سی تھرمسٹر کا زیادہ سے زیادہ موجودہ 1A سے اوپر ہونا چاہئے.

6. کیوری درجہ حرارت اور طول و عرض کا تعین کریں
اس بات پر غور کرتے ہوئے کہ پی ٹی سی تھرمسٹر کی تنصیب کے مقام پر محیطی درجہ حرارت 60 ° C تک پہنچ سکتا ہے, کیوری درجہ حرارت کا انتخاب کرتے وقت اس قدر میں 40 ° C شامل کریں, 100 ° C کے کیوری درجہ حرارت کے نتیجے میں. تاہم, لاگت اور اس حقیقت پر غور کریں کہ پی ٹی سی تھرمسٹر ٹرانسفارمر سمیٹ میں انسٹال نہیں ہے, اس کا اعلی سطح کا درجہ حرارت ٹرانسفارمر کو بری طرح متاثر نہیں کرے گا, لہذا 120 ° C کا کیوری درجہ حرارت منتخب کیا جاسکتا ہے. اس سے پی ٹی سی تھرمسٹر کے قطر کو کم کرنے کی اجازت ملتی ہے, اخراجات کو کم کرنا.

7. پی ٹی سی تھرمسٹر ماڈل کا تعین کریں
مذکورہ بالا ضروریات کی بنیاد پر, ہماری کمپنی کی وضاحتیں شیٹ سے مشورہ کرنے کے بعد, ہم نے MZ11-10P15RH265 کا انتخاب کیا. وہ ہے: زیادہ سے زیادہ آپریٹنگ وولٹیج 265V, درجہ بندی شدہ صفر پاور مزاحمت 15ω ± 25%, غیر آپریٹنگ موجودہ 140 ایم اے, آپریٹنگ کرنٹ 350 ایم اے, زیادہ سے زیادہ موجودہ 1.2a, کیوری درجہ حرارت 120 ° C, اور زیادہ سے زیادہ سائز Ø11.0 ملی میٹر.

پی ٹی سی کی ناکامی کے طریقوں
پی ٹی سی تھرمسٹرس کی وشوسنییتا کی پیمائش کے لئے دو اہم اشارے ہیں:

a. وولٹیج صلاحیت کا مقابلہ کریں: مخصوص وولٹیج سے تجاوز کرنے سے پی ٹی سی تھرمسٹر شارٹ سرکٹ اور ٹوٹ پھوٹ کا سبب بن سکتا ہے. ہائی وولٹیج کا اطلاق کم وولٹیج کے ساتھ مصنوعات کو ختم کرتا ہے, اس بات کو یقینی بنانا کہ پی ٹی سی تھرمسٹر زیادہ سے زیادہ آپریٹنگ وولٹیج سے نیچے محفوظ ہیں (vmax).
بی. موجودہ صلاحیت کا مقابلہ کریں: مخصوص موجودہ یا سوئچنگ سائیکلوں کی تعداد سے تجاوز کرنے سے پی ٹی سی تھرمسٹر کو ناقابل واپسی اعلی مزاحم ریاست کی نمائش اور ناکام ہونے کا سبب بن سکتا ہے۔. چکرو آن آف ٹیسٹنگ قبل از وقت ناکامیوں کو مکمل طور پر ختم نہیں کرسکتی ہے.

مخصوص آپریٹنگ شرائط کے تحت, ایک پی ٹی سی تھرمسٹر ناکامی کے بعد ایک اعلی مزاحم ریاست کی نمائش کرتا ہے. پی ٹی سی تھرمسٹر کو طویل مدتی وولٹیج کی درخواست (عام طور پر سے زیادہ 1000 گھنٹے) کمرے کے درجہ حرارت پر اس کی مزاحمت میں کم سے کم اضافہ ہوتا ہے. یہ اضافہ پی ٹی سی حرارتی عناصر میں زیادہ واضح ہے جس میں 200 ° C سے زیادہ کیوری درجہ حرارت ہے. پی ٹی سی حرارتی عناصر کے علاوہ, پی ٹی سی کی ناکامی کی بنیادی وجہ سوئچنگ کے دوران سیرامک کے وسط میں تناؤ کا شکار ہے. پی ٹی سی تھرمسٹر کے آپریشن کے دوران, درجہ حرارت کی ناہموار تقسیم, مزاحمیت, الیکٹرک فیلڈ, اور پی ٹی سی سیرامک کے اندر بجلی کی کثافت مرکز میں اعلی تناؤ کا باعث بنتی ہے, نتیجہ اخذ کرنے اور کریکنگ کے نتیجے میں.
