بیٹری کے انتظام کے لیے این ٹی سی درجہ حرارت کے سینسر

بیٹری مینجمنٹ سسٹمز میں (بی ایم ایس), این ٹی سی (منفی درجہ حرارت کے گتانک) درجہ حرارت کے سینسر درست درجہ حرارت کی نگرانی اور تھرمل مینجمنٹ کو حاصل کرنے کے لیے بنیادی اجزاء کے طور پر کام کرتے ہیں. ان کی اعلی حساسیت کی طرف سے خصوصیات, کم لاگت, اور کمپیکٹ سائز, وہ بیٹری کی حفاظت کی حفاظت کے لیے دفاع کی ایک اہم لائن تشکیل دیتے ہیں۔, کارکردگی, اور لمبی عمر.

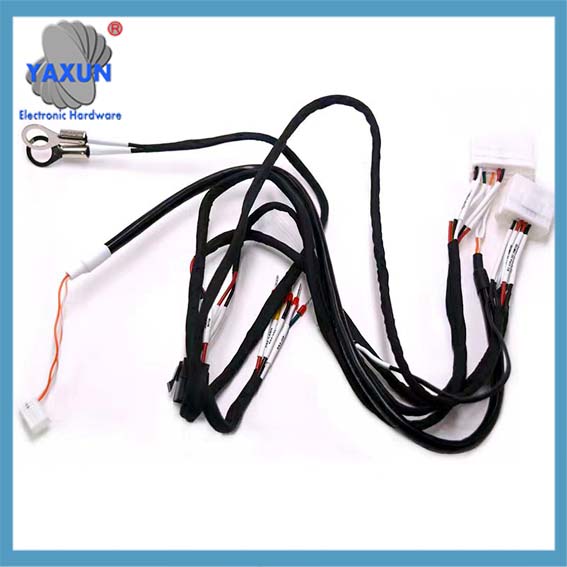

نئی انرجی سی سی ایس انرجی سٹوریج بیٹری این ٹی سی ٹمپریچر سینسر

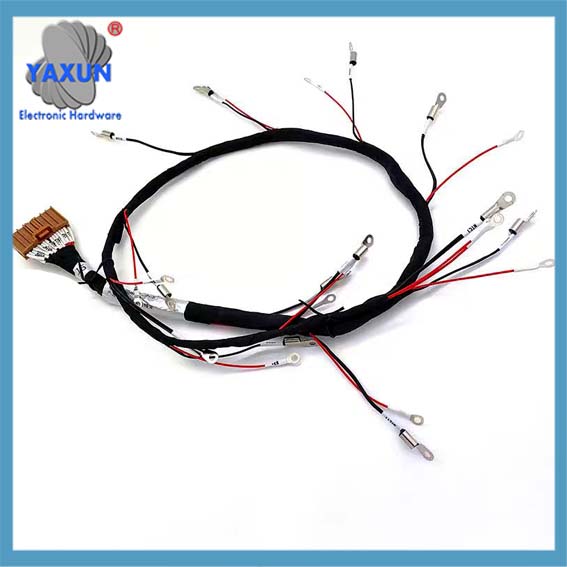

بیٹری وولٹیج & ٹمپریچر سینسنگ ہارنس ٹرمینلز - ٹمپریچر سینسر

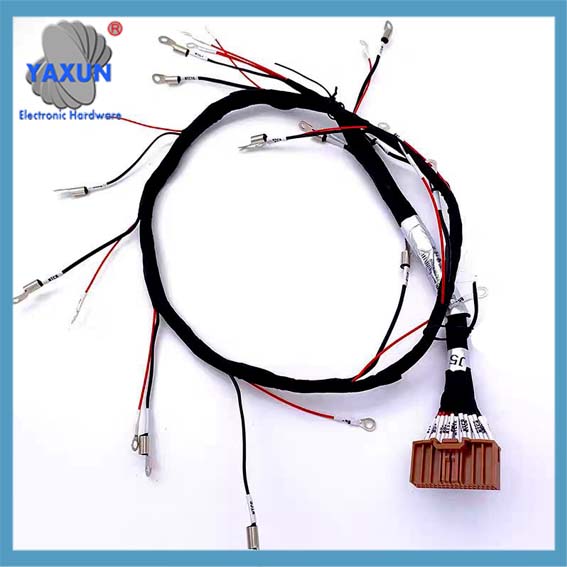

این ٹی سی اور پی ٹی 100 ٹمپریچر سینسرز - بیٹری ٹمپریچر سینسنگ ہارنس ٹرمینلز

نیچے دیا گیا خاکہ BMS کے اندر NTC سینسر کے اہم کردار اور آپریشنل ورک فلو کی وضاحت کرتا ہے۔:
فلو چارٹ TD
ذیلی گراف اے [درجہ حرارت کی نگرانی کی تہہ]
A1[NTC سینسر کی تعیناتی۔<بی آر>(سیلز/ماڈیولز/بس بارز)]
اختتام

ذیلی گراف بی [BMS کنٹرول پرت]
B1[بی ایم ایس مین کنٹرولر]
اختتام

ذیلی گراف سی [تھرمل مینجمنٹ ایگزیکیوشن لیئر]
C1[مائع/ایئر کولنگ سسٹم]
c2[چارج / ڈسچارج کنٹرول]
C3[ہائی وولٹیج ریلے]
اختتام

A1 — “ریئل ٹائم درجہ حرارت کا ڈیٹا” –> B1

B1 — “کنٹرول کمانڈز” –> C1
B1 — “کنٹرول کمانڈز” –> c2
B1 — “کنٹرول کمانڈز” –> C3

C1 — “کولنگ/ہیٹنگ پر عمل کریں۔” –> A1

🎯 بنیادی فنکشن: BMS کے ساتھ انٹرآپریبلٹی منطق
این ٹی سی سینسر درجہ حرارت کا ڈیٹا اکٹھا کرنے کے ذمہ دار ہیں۔, جبکہ BMS اس ڈیٹا کو ذہین فیصلے کرنے کے لیے استعمال کرتا ہے۔, اس طرح ایک بند لوپ کنٹرول سسٹم قائم کرنا:

بہترین آپریٹنگ حالات کو برقرار رکھنا (25-35 ڈگری سینٹی گریڈ): BMS کولنگ/ہیٹنگ سسٹم کو کم پاور پر کام کرنے کی ہدایت کرتا ہے۔, بیٹری کے افعال کو اس کے زیادہ سے زیادہ درجہ حرارت کی حد میں یقینی بنانا تاکہ اس کی چارجنگ/ڈسچارجنگ کی کارکردگی اور سائیکل کی زندگی کو محفوظ رکھا جا سکے۔.

معتدل درجہ حرارت کا ضابطہ (35-45 °C): جیسے جیسے درجہ حرارت بڑھتا ہے۔, BMS گرمی کی کھپت کی طاقت کو فعال طور پر بڑھاتا ہے اور چارجنگ کی شرح کو کم کرتا ہے تاکہ بلند درجہ حرارت کو بیٹری کے انحطاط کو تیز کرنے سے روکا جا سکے۔.

اعلی درجہ حرارت کا تحفظ (45-65 ° C اور اس سے اوپر): اگر درجہ حرارت حفاظتی حد سے زیادہ ہے۔ (جیسے, 60° C), BMS الارم کو متحرک کرتا ہے اور خارج ہونے والی طاقت کو محدود کرتا ہے۔; اگر یہ ایک اہم حد سے تجاوز کرتا ہے۔ (جیسے, 65° C), یہ تھرمل بھاگنے سے بچنے کے لیے فوری طور پر ہائی وولٹیج سرکٹ کو کاٹ دیتا ہے۔.

کم درجہ حرارت پری ہیٹنگ (≤10°C): BMS ہیٹنگ سسٹم کو چالو کرتا ہے۔; عام چارجنگ اور ڈسچارجنگ آپریشن صرف بیٹری کے درجہ حرارت کے محفوظ رینج میں واپس آنے کے بعد دوبارہ شروع کیے جاتے ہیں۔ (جیسے, 15 ° C سے اوپر), اس طرح کم درجہ حرارت کی چارجنگ کی وجہ سے لتیم چڑھانا کو روکتا ہے۔, جو بیٹری کے خلیات کو نقصان پہنچا سکتا ہے۔.

📍 ** کلیدی تعیناتی مقامات اور انتخاب کا معیار**
این ٹی سی سینسرز کو بیٹری پیک کے اندر متعدد اہم مقامات پر اسٹریٹجک طور پر تعینات کیا گیا ہے تاکہ درجہ حرارت کی جامع نگرانی کو ممکن بنایا جا سکے۔.

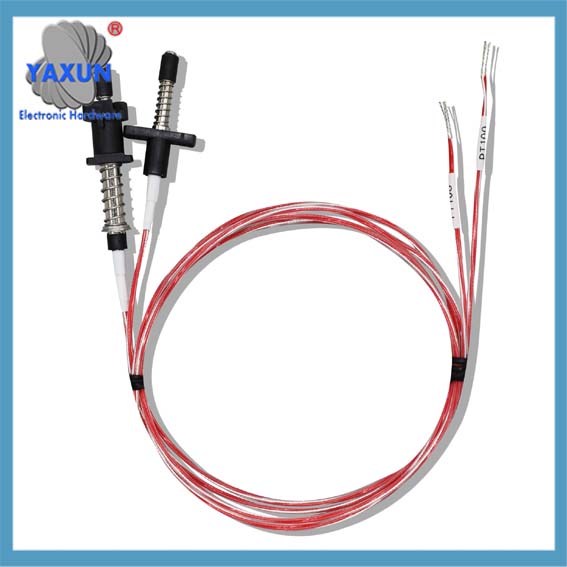

لتیم بیٹریوں کے لیے PT1000 اور PT100 درجہ حرارت سینسر کی تحقیقات

💡 ** اصلاح کی حکمت عملی اور نئی ٹیکنالوجیز**
جیسے جیسے ٹیکنالوجی تیار ہوتی ہے۔, بیٹری مینجمنٹ سسٹمز کے اندر NTC سینسر کا اطلاق (بی ایم ایس) مسلسل اصلاح سے گزر رہا ہے۔:

**سینسر پلیسمنٹ کی اصلاح:** مطالعات نے یہ ثابت کیا ہے کہ سی ایف ڈی سمولیشنز اور الگورتھمک آپٹیمائزیشن کا استعمال کرکے سینسر کی تعداد اور جگہ کو ٹھیک کرنے کے لیے, مثال کے طور پر سینسر کی تعداد کو کم کرنا ممکن ہے۔, سے 40 حفاظت سے سمجھوتہ کیے بغیر 20 تک. یہ نقطہ نظر مؤثر طریقے سے لاگت کو کم کرتا ہے اور وائرنگ ہارنس لے آؤٹ کو آسان بناتا ہے۔. مزید برآں, اس طرح کی مرضی کے مطابق جگہ کا تعین تیزی سے چارج ہونے کے اوقات کو کم کر سکتا ہے۔ 15% اور بیٹری پیک کی دستیاب توانائی کو تقریباً بڑھاتا ہے۔ 20% کم درجہ حرارت والے ماحول میں, اس طرح حتمی طور پر a کی برتری کی توثیق کرنا “دبلی پتلی ابھی تک عین مطابق” تعیناتی کی حکمت عملی.

**انٹیگریٹڈ ڈیزائن:** NTC سینسر تیزی سے سیل کنیکٹنگ سسٹم میں براہ راست سرایت کر رہے ہیں۔ (سی سی ایس) مربوط بس بار, جہاں وہ وولٹیج اور کرنٹ سینسنگ لائنوں کے ساتھ مربوط ہیں۔. یہ ڈیزائن نہ صرف بیٹری پیک کے مجموعی انضمام کی کثافت کو بڑھاتا ہے اور جگہ کا تحفظ کرتا ہے بلکہ گرمی کے ذرائع کی زیادہ درست نگرانی کو بھی قابل بناتا ہے۔.

**اعلی وشوسنییتا اور چھوٹے پن:** آٹوموٹو گریڈ کی ضروریات کو پورا کرنے کے لیے, مینوفیکچررز نے انتہائی قابل اعتماد NTC سینسرز متعارف کرائے ہیں — جیسے کہ Murata’s NCU سیریز — جو تقریباً ایک فٹ پرنٹ کی خصوصیت رکھتے ہیں۔ 80% پچھلے ماڈلز سے چھوٹا, انہیں اعلی کثافت کے مربوط سرکٹ بورڈز کے لیے مثالی طور پر موزوں بنانا. ساتھ ساتھ, TE کنیکٹیویٹی جیسے مینوفیکچررز کے فراہم کردہ سینسر تیل سے بچنے والے اور اعلی درجہ حرارت سے بچنے والی فلورو پلاسٹک پیکیجنگ کا استعمال کرتے ہیں, انہیں برقی موٹروں اور بیٹری پیک کے اندر پائے جانے والے سخت آپریٹنگ ماحول کا مقابلہ کرنے کے قابل بنانا.

**فنکشنل سیفٹی کے تحفظات:** اعلی درجے کے BMS ڈیزائنوں میں, بے کار اور آزاد پیمائش کے طریقے استعمال کیے جاتے ہیں۔. مثال کے طور پر, این ٹی سی وولٹیج ڈیوائیڈر سرکٹ سے حاصل کردہ درجہ حرارت کی ریڈنگز کا ایک آزاد راستے سے موازنہ کرکے (جیسے خون بہنے والا ریزسٹر), درجہ حرارت کے اعداد و شمار کی درستگی کراس توثیق کی جا سکتی ہے۔, اس طرح ASIL-D کے تقاضوں کو پورا کرتا ہے - فعال حفاظتی سالمیت کی اعلیٰ ترین سطح.

خلاصہ میں, NTC درجہ حرارت سینسر کے طور پر کام کرتے ہیں “اعصاب کے خاتمے” جس کے ذریعے بی ایم ایس بیٹری کو محسوس کرتا ہے۔ “جسم کا درجہ حرارت.” ان کے درست پیمائش کے اعداد و شمار اور مسلسل بہتر تعیناتی کی حکمت عملی موثر تھرمل مینجمنٹ کو حاصل کرنے کے لیے اہم ہیں۔, بیٹری کی عمر میں توسیع, اور تھرمل رن وے کو روکنا.

اگر آپ مخصوص سیل اقسام پر NTC سینسر کے لیے مخصوص بڑھتے ہوئے طریقوں میں دلچسپی رکھتے ہیں۔ (جیسے, بیلناکار, پرزمیٹک, یا پاؤچ سیل), یا اگر آپ متعلقہ سرکٹ ڈیزائنز کی تفصیلات جاننا چاہتے ہیں۔, براہ کرم مجھے بلا جھجک بتائیں.
