5×20 ایم ایم تیز (سست) لیڈز کے ساتھ ٹیوب فیوز

The 520 فیوز ایک بیلناکار گلاس یا سیرامک ​​فیوز ٹیوب ہے جس کا قطر 5 ملی میٹر اور 20 ملی میٹر کی لمبائی ہے. ریٹیڈ وولٹیج عام طور پر 250V ہوتا ہے, اور موجودہ حدود 0.1A سے 30A تک ہے.

دو اہم اقسام ہیں 5*20 فیوز: فاسٹ بلو قسم (F قسم) اور آہستہ آہستہ قسم (ٹی قسم). عام الیکٹرانک آلات کے لئے فاسٹ بلو قسم موزوں ہے, جبکہ آہستہ آہستہ قسم کی بڑی قسم کے سامان کے ل suitable موزوں ہے جیسے بڑے شروع ہونے والے موجودہ جیسے موٹرز. موجودہ وضاحتیں بہت وسیع ہیں, سب سے چھوٹے 0.1A سے لے کر سب سے بڑے 30A تک.

F5AL فاسٹ-اولی فیوز 5A 250V گلاس فیوز 0.2 x 0.79 انچ, 5 x 20 ملی میٹر (5AMP)

2ایک 250V 5 ملی میٹر x 20 ملی میٹر فاسٹ ایکٹنگ گلاس ٹیوب کارتوس فیوز

5 * 20لیڈ تار سائز کی تصویر کے ساتھ ملی میٹر محوری گلاس فیوز ٹیوب

درخواست کے منظرناموں کے بارے میں, اس قسم کا فیوز گھریلو ایپلائینسز میں بڑے پیمانے پر استعمال ہوتا ہے, صنعتی سامان, آٹوموٹو الیکٹرانکس اور دیگر فیلڈز. پیرامیٹرز جن پر خریداری کرنے کی ضرورت ہے جب خریداری میں ریٹیڈ کرنٹ شامل ہوتا ہے, ریٹیڈ وولٹیج, فیوزنگ خصوصیات (تیز یا سست), اور سرٹیفیکیشن کے معیارات (جیسے UL, CSA, vde, وغیرہ۔).

مختلف قسم کی بھی ہیں 5*20 فیوز ہولڈرز, جیسے براہ راست پلگ ان قسم, لیڈز کے ساتھ واٹر پروف قسم, اور پی سی بی بڑھتے ہوئے قسم. واٹر پروف فیوز ہولڈر سخت ماحول جیسے بیرونی لائٹنگ کے لئے موزوں ہیں. فیوز ہولڈر کی موجودہ لے جانے کی گنجائش عام طور پر 6-10a ہوتی ہے, اور 30a تک پہنچ سکتا ہے.

5*20 فیوز ایک معیاری سائز ہے (5ملی میٹر قطر, 20ملی میٹر لمبائی) بیلناکار سرکٹ پروٹیکشن جزو, بنیادی طور پر زیادہ سے زیادہ تحفظ کے لئے استعمال کیا جاتا ہے. مندرجہ ذیل اس کی بنیادی خصوصیات اور درخواست کی معلومات ہے:

میں. بنیادی وضاحتیں اور اقسام
standard معیار کا سائز
5 ملی میٹر × لمبائی 20 ملی میٹر کے قطر کے ساتھ متحد بیلناکار ڈیزائن, گلاس یا سیرامک ​​پیکیج, اور دونوں سروں پر دھاتی کیپ الیکٹروڈ. ‌
glas گلاس ٹیوب ‌: شفاف اور مرئی, فیوز کی حیثیت کا مشاہدہ کرنا آسان ہے (کم وولٹیج گھریلو آلات میں عام ہے).
creacramic ٹیوب ‌: اعلی درجہ حرارت کی مضبوط مزاحمت, صنعتی ماحول کے لئے موزوں ہے. ‌

rentcorctcrit اور وولٹیج کی حد ‌
‌ ریٹیڈ وولٹیج ‌: مین اسٹریم 250V ہے, اور کچھ ماڈل 125V کی حمایت کرتے ہیں. ‌
rentcritcrint رینج ‌: ‌0.1a ~ 30a‌ کا احاطہ کرنا, عام طبقات میں شامل ہیں:
spech سمل کرنٹ‌ (≤1a): 0.1a, 0.2a, 0.25a, 0.5a, 1a (صحت سے متعلق آلات, ایل ای ڈی لائٹنگ);
medium اور اعلی موجودہ (>1a): 2a, 3a, 5a, 10a, 15a, 20a, 30a (بجلی کی فراہمی کا سامان, موٹر);

festities خصوصیات کا استعمال ‌ فاسٹ بریک قسم (F قسم): فوری جواب, حساس الیکٹرانک آلات کے لئے موزوں ہے (F1A جیسے نشان زد, f5a). ‌
sl سلو-بریک ٹائپ (ٹی قسم): فوری موجودہ جھٹکے سے مزاحم, موٹرز اور ٹرانسفارمرز کے لئے موزوں ہے (T2A جیسے نشان زد, T10A). ‌

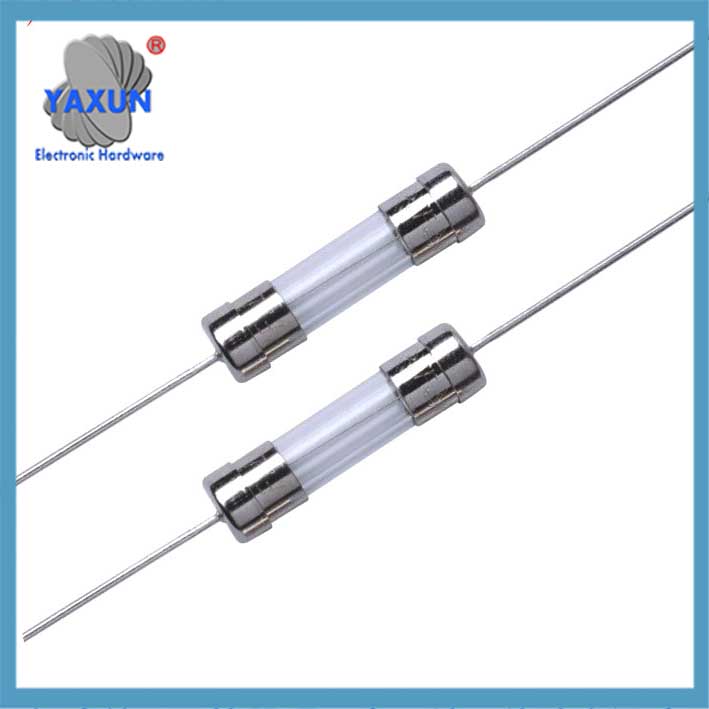

5 * 20ملی میٹر محوری گلاس فیوز ٹیوب تیز رفتار بلو 250V کے ساتھ لیڈ تار

5 * 20ملی میٹر محوری گلاس فیوز فوری بریک 250V کے ساتھ لیڈ تار 0.5A-25A کے ساتھ

520S-2550ma .25a 250V سست دھچکا 5 x 20 کارتوس فیوز

ii. کلیدی پیرامیٹرز اور سرٹیفیکیشن ‌

بجلی کی کارکردگی ‌ ‌ بریکنگ صلاحیت: 35a@250V (کم موجودہ ماڈل) سے 200a@250V (اعلی موجودہ ماڈل), شارٹ سرکٹ کی صورت میں محفوظ منقطع کو یقینی بنانا. ‌
te تیمپریٹری موافقت ‌: کام کا درجہ حرارت ‌-55 ℃ ~ 125 ℃‌, گرم اور سرد جھٹکا ٹیسٹ پاس کیا (-40℃ ~ 90 ℃ سائیکل). ‌

ss safety سرٹیفیکیشن ‌
مرکزی دھارے میں شامل مصنوعات ‌ul گزر چکے ہیں, CSA, سی سی سی, vde, RoHS‌ سرٹیفیکیشن اور بین الاقوامی حفاظت کے معیارات کو پورا کریں. ‌

iiii. درخواست کے منظرنامے اور لوازمات ‌ ٹائپیکل ایپلی کیشنز
‌ ہاؤس ہولڈ ایپلائینسز: پاور اڈاپٹر, چھوٹے آلات سرکٹ بورڈ (عام طور پر 1A ~ 5A استعمال کیا جاتا ہے). ‌
indust انڈسٹریل آلات: امدادی ڈرائیو, پاور ماڈیول (عام طور پر 10A ~ 30A استعمال کیا جاتا ہے). ‌
‌ آؤٹ ڈور آلات: واٹر پروف فیوز ہولڈر (IP67 گریڈ) اسٹریٹ لائٹس اور گاڑیوں سے لگے ہوئے سامان کے ل .۔. ‌

fused فیوز ہولڈر کو مماثل کرنا
‌ پی سی بی انسٹالیشن کی قسم: سیدھی ٹانگ/جھکا ہوا ٹانگ ڈیزائن (جیسے PTF-77), 10A ~ 20A موجودہ کی حمایت کرنا. ‌
‌ واٹر پروف لیڈ ٹائپ: پیویسی میان اور نکل چڑھایا پیتل کے ٹرمینلز کے ساتھ (جیسے H3-520E), سخت ماحول کے لئے موزوں ہے. ‌

💡 iv. خریداری کی سفارشات ‌ کرینٹ مماثل
کے مطابق منتخب کریں 1.5 سرکٹ کے زیادہ سے زیادہ آپریٹنگ موجودہ کے اوقات (مثال کے طور پر: سرکٹ کا زیادہ سے زیادہ موجودہ 2A ہے → 3A فیوز منتخب کریں). ‌
‌ موٹر کی قسم: آہستہ بریک قسم کو ترجیح دیں (t) اسٹارٹ اپ میں غلط فیوز سے بچنے کے ل. dig ڈیجیٹل سرکٹ: فاسٹ بریک ٹائپ کو منتخب کریں (f) حد سے زیادہ ردعمل کو بڑھانا. ‌
tivert سٹرائیکیشن اور وشوسنییتا ‌
اس بات کی تصدیق کریں کہ غیر مصدقہ برانڈز سے بچنے کے ل the مصنوع میں ‌UL/CCC‌ نشان موجود ہے (حفاظت کے اعلی خطرات). ‌

changes خریداری چینلز
بلک خریداری: YAXUN الیکٹرانکس’ 1688 پلیٹ فارم ($0.02/ٹکڑا, 100 ٹکڑے کم سے کم) ‌
خوردہ تبدیلی: YAXUN الیکٹرانکس’ جے ڈی/ٹمال (کے بارے میں $0.5 کے لئے 10 ٹکڑے ٹکڑے). ‌

💎 خلاصہ
5*20 فیوز الیکٹرانک سرکٹس کا بنیادی تحفظ کا جزو ہے. انتخاب کو موجودہ مطالبہ پر مبنی ہونے کی ضرورت ہے, فیوزنگ خصوصیات اور ماحولیاتی حالات. مکمل سرٹیفیکیشن کے ساتھ برانڈ مصنوعات کو ترجیح دیں (جیسے لِٹ اور ہوڈے), اور مستحکم تنصیب کو یقینی بنانے کے لئے ان سے متعلق فیوز ہولڈرز کے ساتھ ملیں. صنعتی یا بیرونی مناظر کے لئے, طویل مدتی وشوسنییتا کو یقینی بنانے کے لئے واٹر پروف اور اعلی درجہ حرارت کے خلاف مزاحم ماڈل کا انتخاب یقینی بنائیں.
