Що таке переплетений запобіжник чіпу?

Запобіжник мікросхеми, що перезавантажується, також відомий як PTC (Позитивний температурний коефіцієнт) плавкий запобіжник, це тип пристрою для поверхневого монтажу (SMD) що захищає електронні схеми від надмірного струму та перегріву. Він діє як звичайний запобіжник, але може автоматично перезапускатися після усунення несправності. Коли виникає така несправність, як перевантаження по струму або коротке замикання, опір запобіжника збільшується, обмеження струму. Після усунення несправності запобіжник охолоне, його опір приходить в норму, дозволяючи струму текти знову.

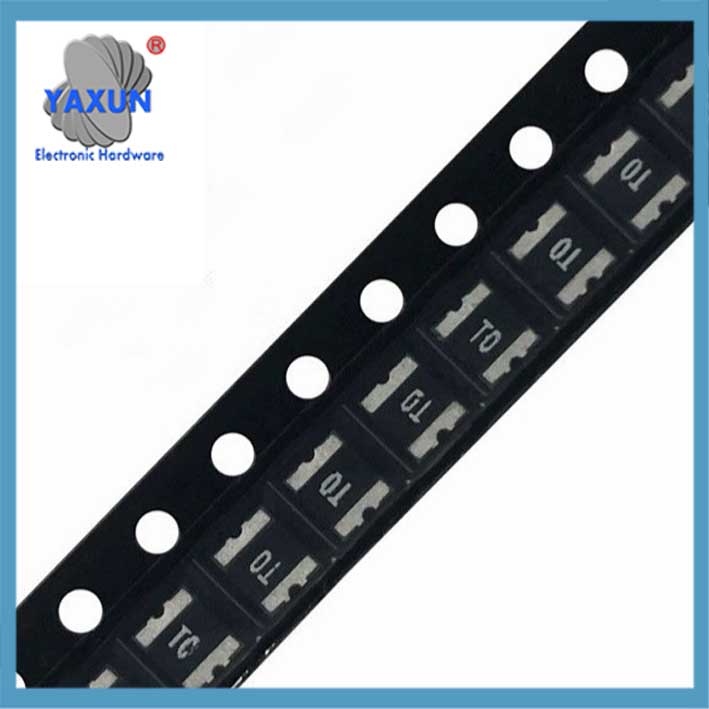

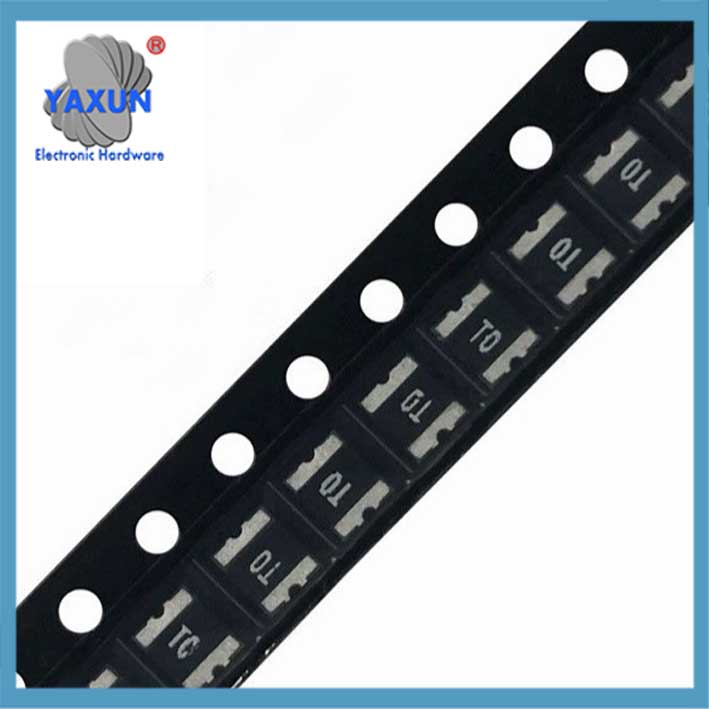

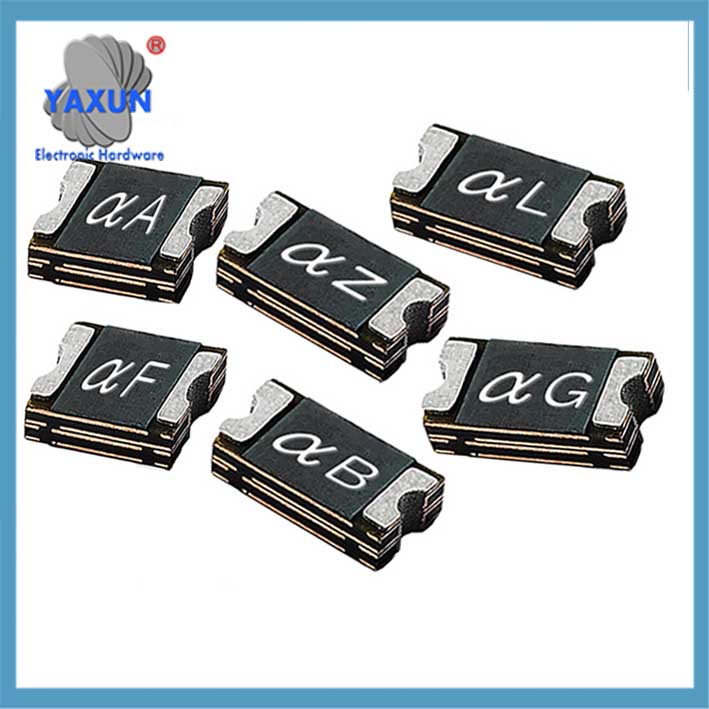

Самовідновлювальний запобіжник мікросхеми PPTC 1210 2A 2.5A 3A 6V 30V 33V 60V SMD

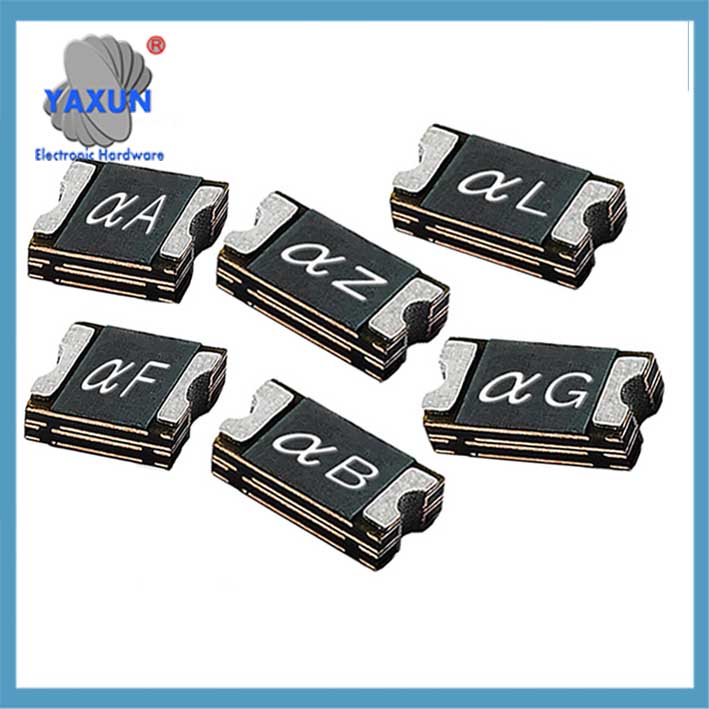

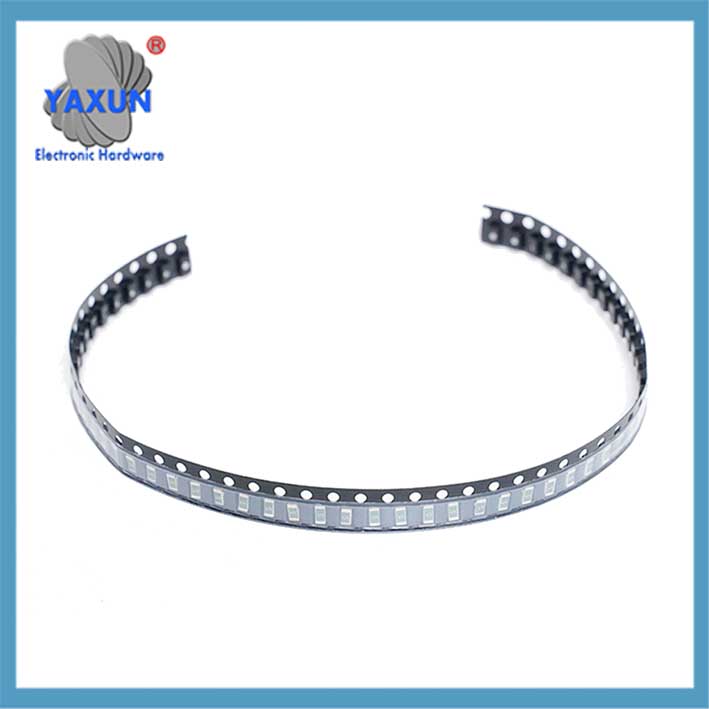

Відновлюваний запобіжник SMD 1206 Мікросхема SMD 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

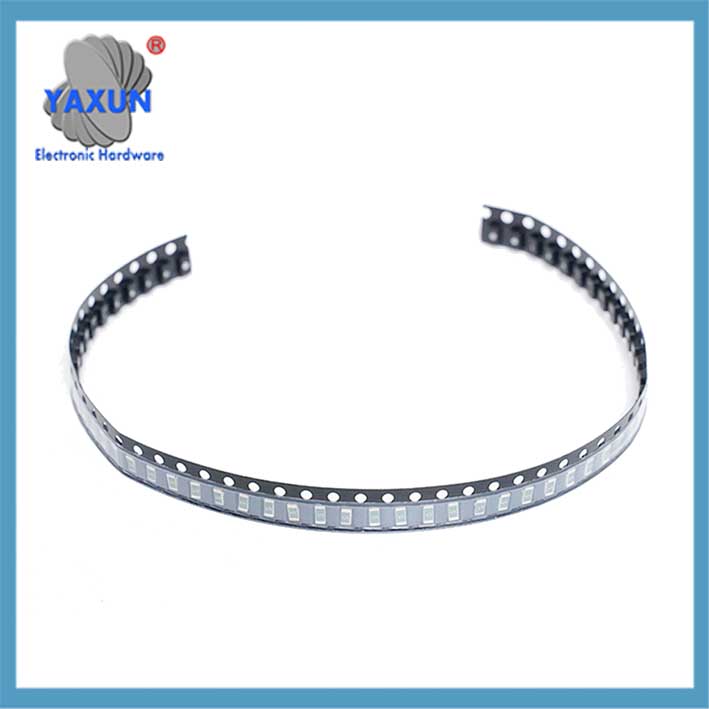

Smd fuse resetbable 1812 16V 2a мікросхема поверхневого кріплення для захисту від перенапруження коміксу

Запобіжник мікросхеми, що перезавантажується (PPTC) є елементом захисту від надструму, заснованим на позитивних характеристиках температурного коефіцієнта полімеру. Він має функцію автоматичного скидання та широко використовується для захисту схем електронного обладнання. Нижче наведено його ключові моменти:

1. Будова і принцип роботи
Матеріальний склад
Він складається зі спеціально обробленої полімерної смоли (наприклад ПЕ полімер) і провідні частинки (частинки сажі або металу). У нормальних умовах, провідні частинки утворюють шлях із низьким опором (0.1-кілька Ом)‌.
Механізм захисту
При виникненні надструму, тепловий вплив струму викликає плавлення і розширення смоли, струмопровідна мережа розривається, і опір раптово зростає до стану високого опору (до рівня мегом), обмеження струму до мікроамперного рівня‌.
Після усунення несправності, провідні частинки охолоджуються і стискаються, повторно підключитися, і повернутися до стану низького опору, без необхідності ручної заміни‌.
Поведінка PTC:
Запобіжники, що перезавантажуються, використовують полімерний позитивний температурний коефіцієнт (PPTC) матеріал. Цей матеріал демонструє значне збільшення стійкості при підвищенні температури.

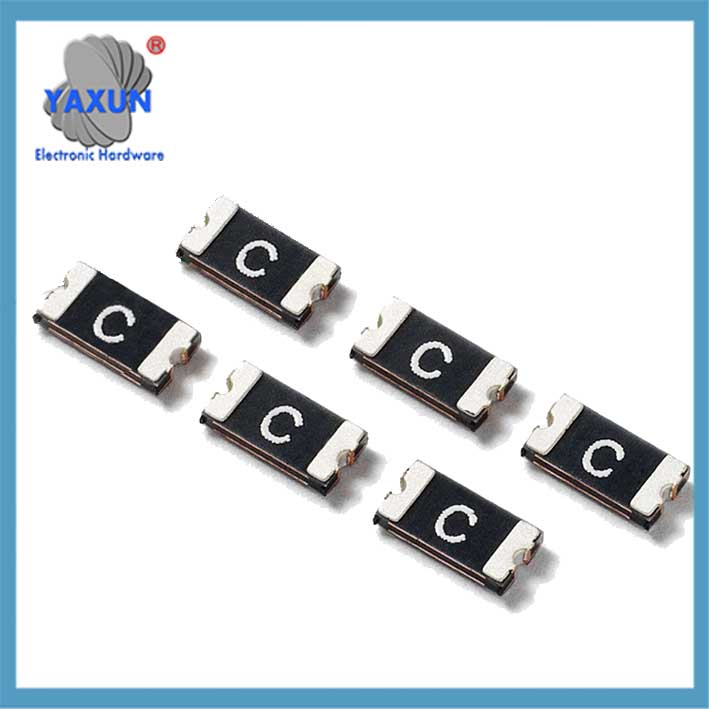

Запобіжник Littelfuse для поверхневого монтажу, що перезавантажується, китайський постачальник

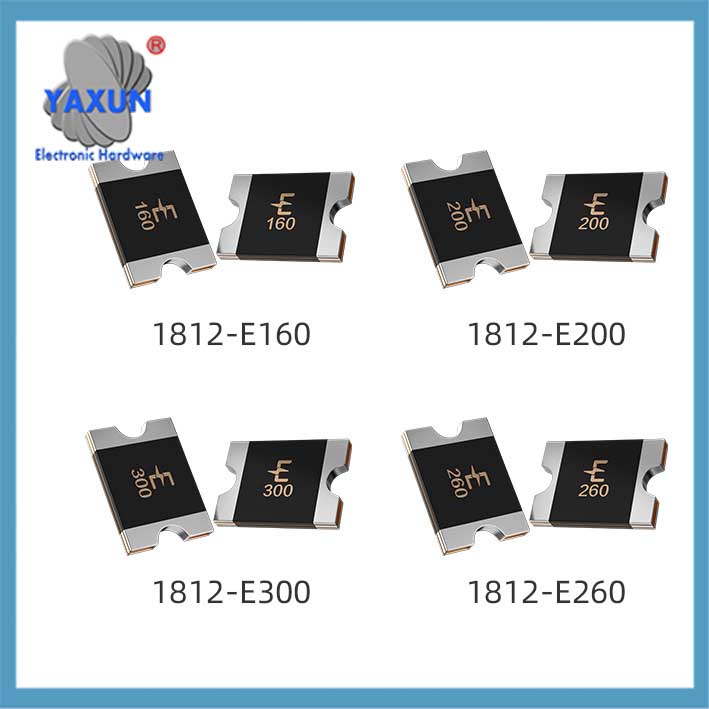

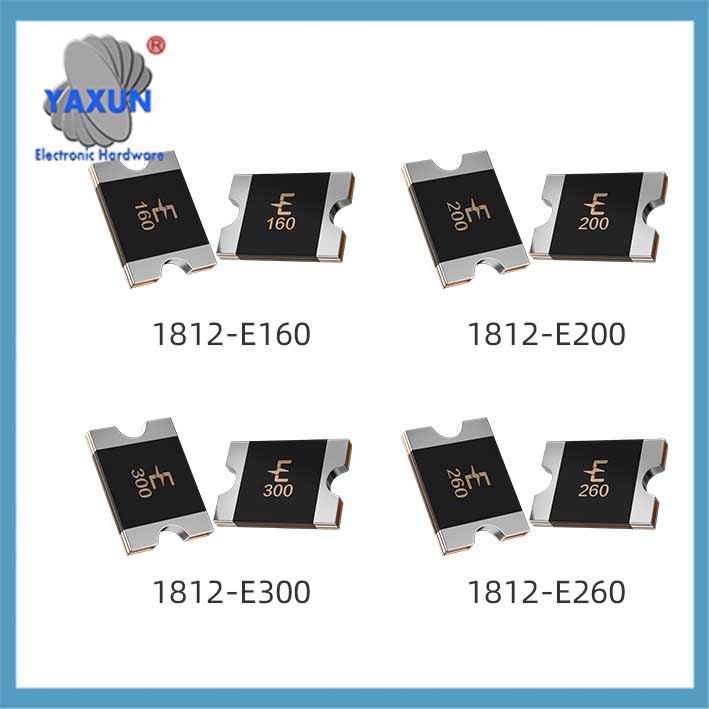

LF 1812 Запобіжник із можливістю відновлення PPTC 1812L SMD Self-Recovery 0,2 A 0,5 A 500 мA 0,75 A 1,1 A 1,5 A 2 A 2,6 A 3 A 6 В 8 В 13,2 В 15 В 24 В 30 В

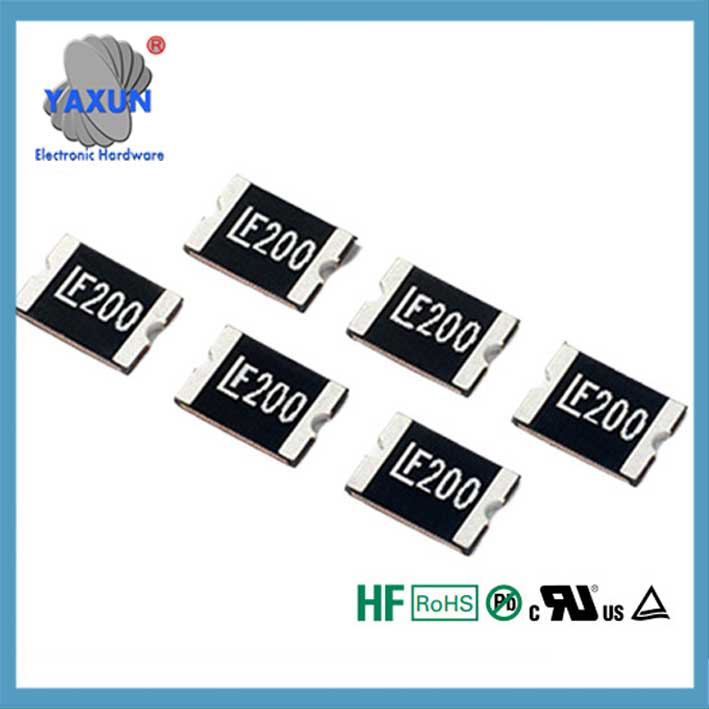

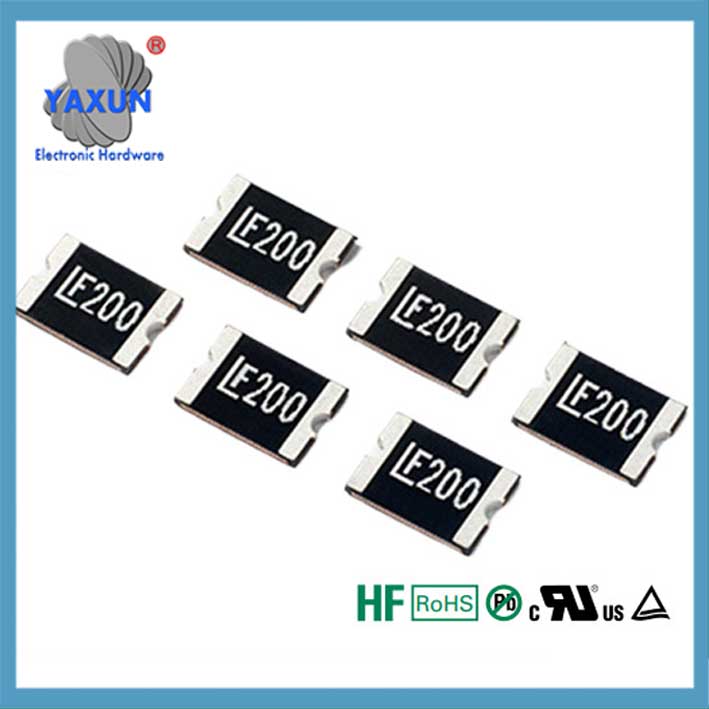

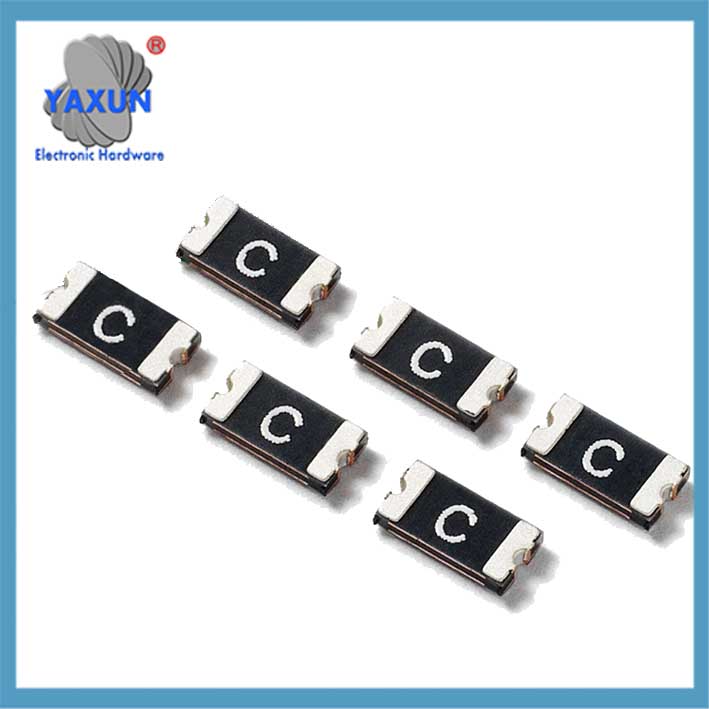

Захист від перевантаження по струму, поверхневий монтаж, PPTC, запобіжник, що перезавантажується, 6 В 30 В 33 В 60 В SMD

Захист від надструму:
Коли струм перевищує номінальне значення запобіжника, тече, матеріал PPTC нагрівається, викликаючи підвищення його опору. Це збільшення опору зменшує струм, запобігання пошкодженню ланцюга.

Автоматичне скидання:
Після усунення несправності запобіжник охолоне, опір зменшується, дозволяє відновити нормальний струм.

Основні характеристики та переваги:
Самовідновлення:
Можливість автоматичного скидання після несправності робить його багаторазовою альтернативою традиційним запобіжникам.

Захист від надструму:
Захищає ланцюги від пошкоджень, спричинених надмірним струмом, короткі замикання, або перегрів.

Економія місця:
Пакування SMD дозволяє інтегрувати його в компактні електронні пристрої.
Широкий спектр застосування:
Зустрічається в різних пристроях, включаючи комп'ютери, мобільні телефони, медичне обладнання, і автомобільна електроніка.

приклад:
Уявіть собі ситуацію, коли USB-порт ноутбука випадково замикається. Перезапобіжник на лінії живлення USB, який можна перезапустити, виявить перевищення струму та збільшить його опір, обмеження струму та запобігання пошкодженню блоку живлення ноутбука та інших компонентів. Після видалення короткого замикання, запобіжник скинеться, і USB-порт знову буде готовий до використання.
