Різниця та застосування запобіжників швидкого та повільного дії

Основна різниця між запобіжниками швидкої та повільної дії. Основні їх відмінності полягають у швидкості плавлення і здатності витримувати імпульсні струми. Швидко діючі запобіжники швидко реагують і підходять для захисту чутливих ланцюгів; запобіжники повільної дії можуть витримувати миттєві стрибки струму та уникати помилкового спрацьовування.

Щодо сценаріїв застосування, згадується, що швидкодіючі запобіжники підходять для резистивних навантажень і захисту IC, тоді як запобіжники повільної дії підходять для ємнісних/індуктивних навантажень. Ця інформація дуже важлива, оскільки неправильний сценарій застосування призведе до збою запуску пристрою або збою захисту. Особливо наголошується на тому, що запобіжники повільної дії слід використовувати у випадках стрибків струму, таких як імпульсні джерела живлення.

З точки зору технічних принципів, в “характеристики затримки” плавких запобіжників повільної дії походять із спеціальних конструкцій і матеріалів, які дозволяють їм поглинати енергію та протистояти імпульсам. Це принципове пояснення є дуже цінним і може допомогти користувачам зрозуміти, чому швидкодіючі запобіжники не можуть просто замінити повільно діючі запобіжники.

Практичні поради щодо вибору параметрів: Номінальний струм становить 1.5-2 разів більше робочого струму. Проте, важливо відзначити непорозуміння, що чим швидше дія, тим краще. The “млявість” запобіжників повільної дії насправді є відображенням їхньої здатності розумного судження.

Було б зрозуміліше організувати його в таблицю, щоб показати порівняння. Таблиця повинна містити чотири виміри: характеристики заплавлення, застосовні навантаження, типові програми, і принципи заміни, щоб користувачі могли побачити це з першого погляду. Наприклад, в “стійкість до перенапруги” повільного запобіжника відповідає ємнісним/індуктивним навантаженням, і типовими застосуваннями є імпульсні джерела живлення та запуск двигуна.

Основна відмінність швидкодіючих (швидкий удар) і повільної дії (повільний удар) запобіжників полягає в характеристиках запобіжників, сценарії застосування та стійкість до перенапруги. Конкретне порівняння полягає в наступному:

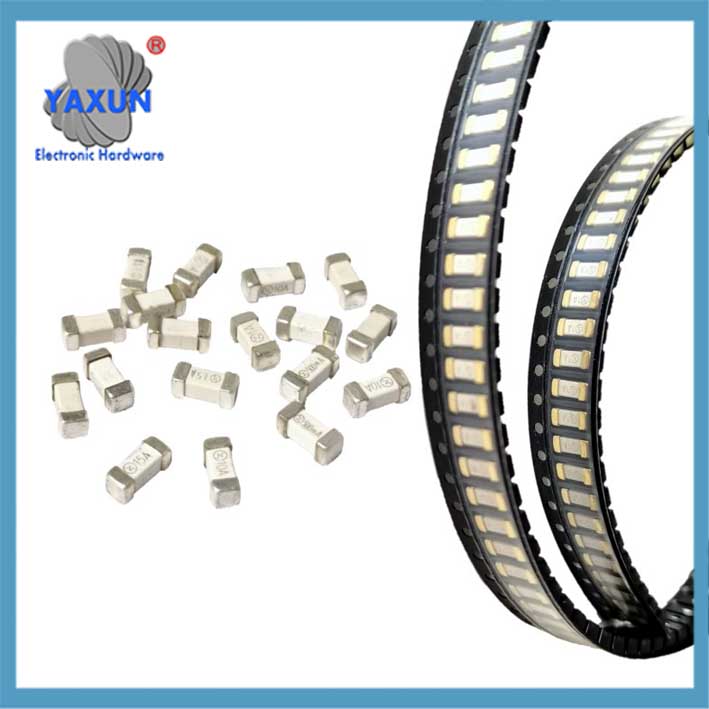

Швидко-повільно, фаст-брейк 6125 запобіжник мікросхеми 20А, 30A, 40A, для захисту ланцюга нової батареї

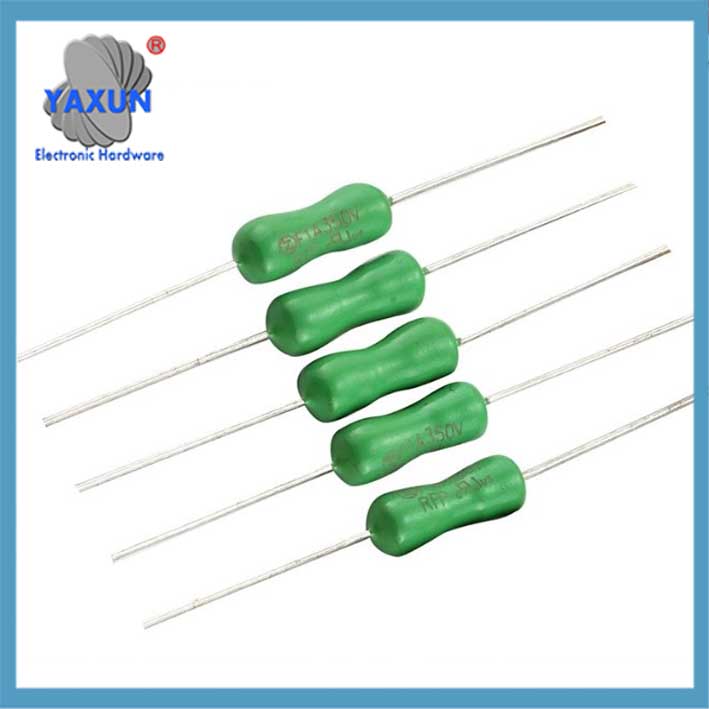

Мікрорезистор типу Pico Мініатюрний патронний запобіжник 250 В з осьовим проводом Зелений Швидко діючий Швидкий удар

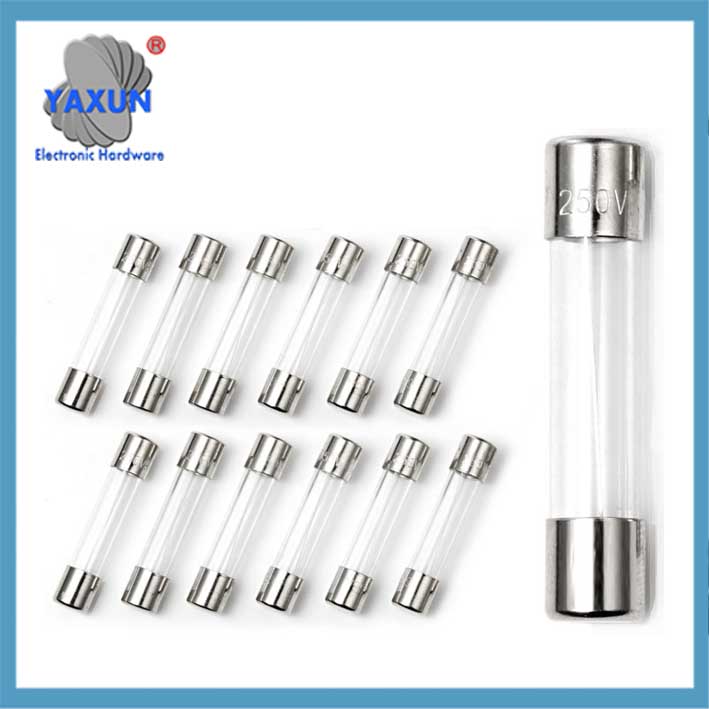

6×30, 6.3×32 швидкодіючий запобіжник Трубка 200mA-50A 500V, 600V, 750, 1000V

я. Основна різниця‌

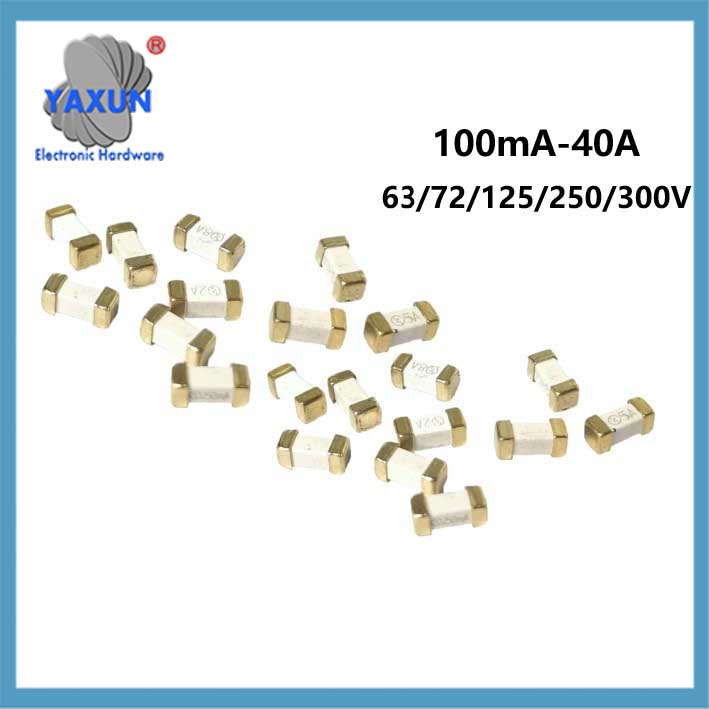

Швидкодіючий, повільно діючі чіпові запобіжники 63 В 72 В 125 В 250 В 300 В для акумуляторів нової енергії

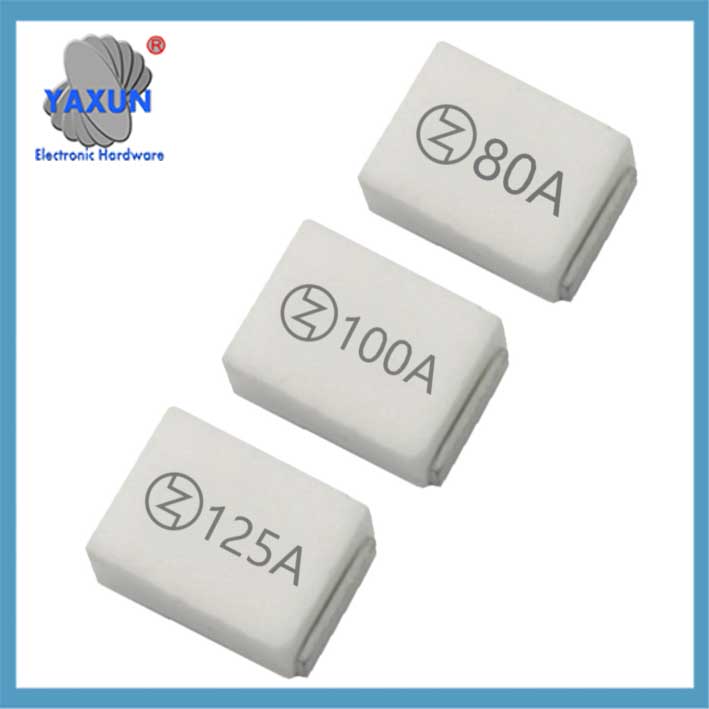

8810 сильнострумовий мікросхемний запобіжник 20A-125A квадратний керамічний запобіжник повільного перегорання 32V~125V

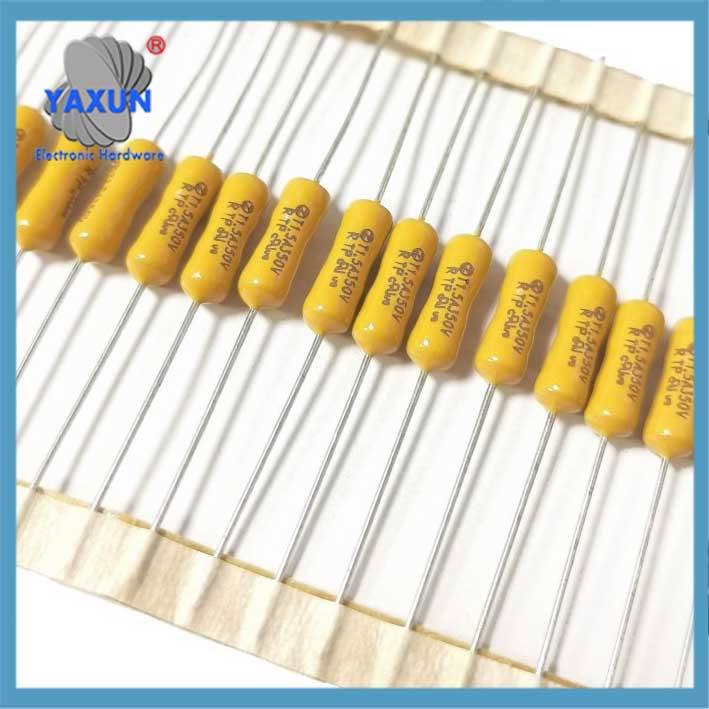

2.4-7мм осьовий кабель Зелений/жовтий запобіжник 125-250 В 630 мА 1 A ~ 15 A Швидко-повільний запобіжник PICO

II. Сценарій застосування
‌Сценарій застосування швидкодіючого запобіжника‌
Резистивна схема зі стабільним робочим струмом (електричний чайник, обігрівач);
Схема, яка потребує швидкого захисту цінних пристроїв (IC, MOS трубка);
Чутливе електронне обладнання без імпульсного струму.

‌Сценарії застосування повільного запобіжника‌
Ємнісні схеми з пусковими імпульсами (зарядка електролітичних конденсаторів імпульсних джерел живлення);
Індуктивні навантаження з великими пусковими струмами (двигуни, компресори);
Вхідні/вихідні клеми живлення та інші з’єднання, чутливі до імпульсних перешкод.

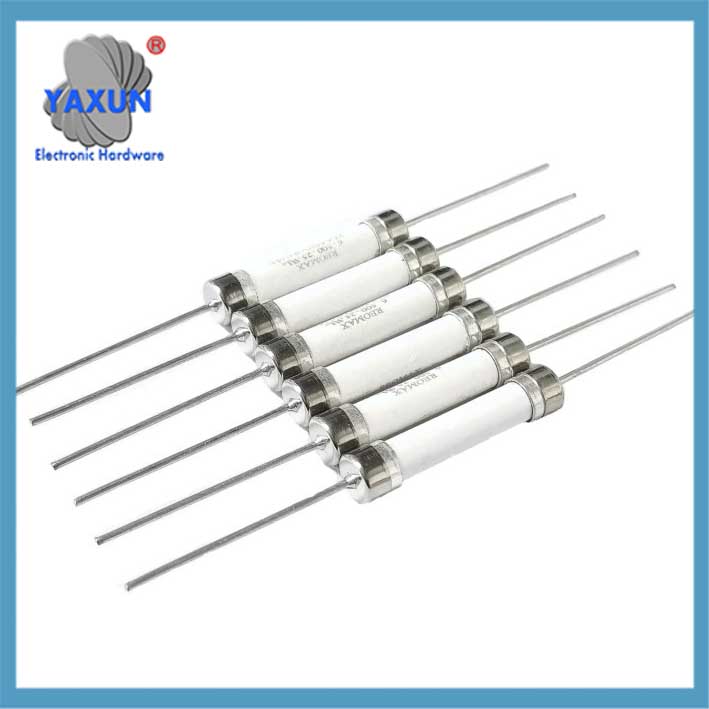

6×30 керамічний запобіжник 500В/250В/125В 200мА-50А повільний швидкоігорний

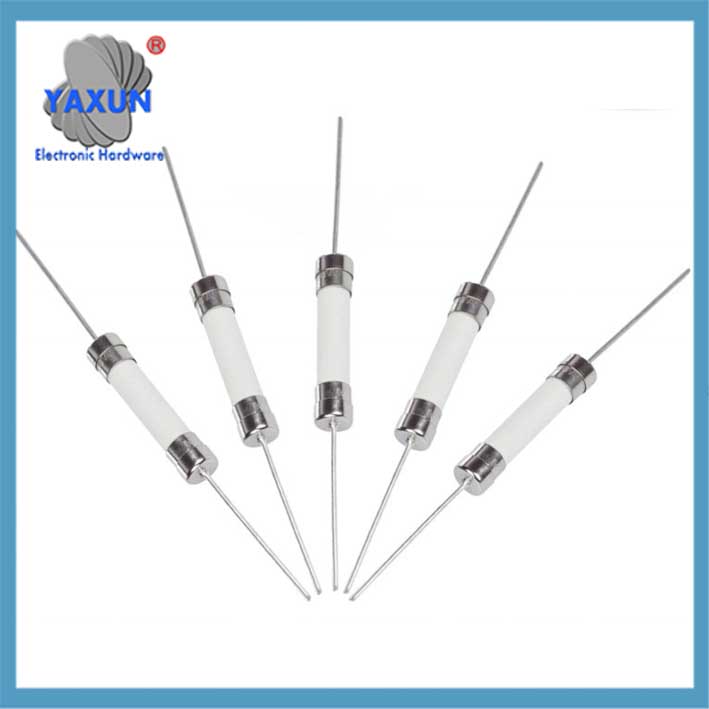

6×30, 6.35×32 високовольтна керамічна плавка трубка 200mA-50A 500V, 600V, 750V, 1000V

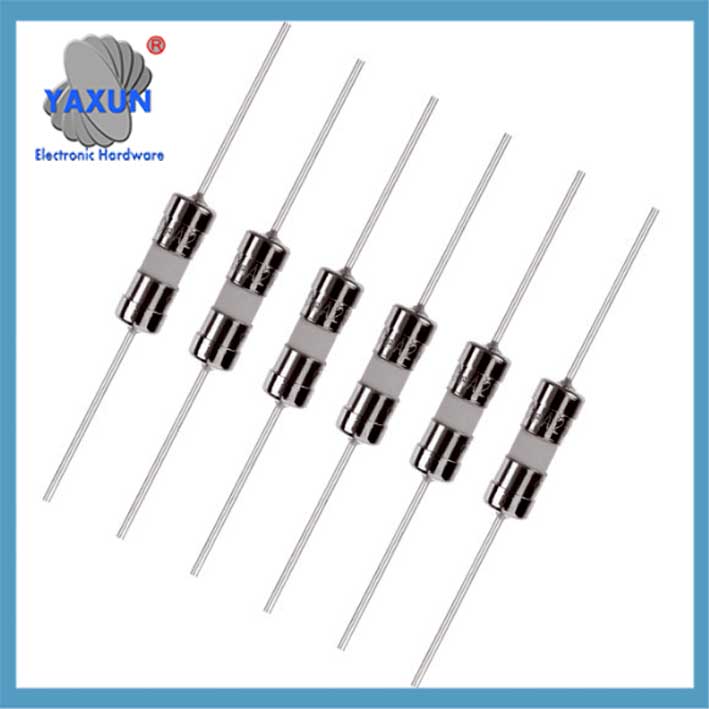

Керамічний запобіжник 3×10, 3.6×10, 4Керамічна трубка запобіжника x11 мм 200 мА-15 А, один корпус & зі свинцевим дротом

ІІІ. Міркування щодо вибору‌
Номінальний струм: Зазвичай 1.5-2 максимальний робочий струм обладнання, щоб бути сумісним із стрибками.
Принцип заміни:
Швидку перерву можна замінити повільною, щоб покращити захист від перешкод (крім чутливих ланцюгів);
‌Ніколи не замінюйте повільну перерву на швидку, інакше це призведе до запуску запобіжника (наприклад, коли двигун запускається).
Позначення відзнаки:
Фаст-брейк зазвичай позначається літерою ‌F‌ (Швидкодіючий), а повільна перерва позначена ‌T‌ (Час затримки).

IV. Технічний принцип
Механізм затримки повільного розриву‌: Поглинають енергію за допомогою спеціальних структур (наприклад розплави сплавів), тимчасово витримувати імпульсні струми (наприклад струми зарядки конденсатора), і запобіжник лише при постійному перевантаженні.
Механізм швидкого розриву: Запобіжник має тонку структуру і чутливий до змін струму, миттєве відключення при виникненні перевантаження по струму.

⚠️ ‌Виправлення непорозумінь‌: Повільна перерва не означає “повільна реакція”, але він може розрізняти струм несправності та імпульсний струм, щоб уникнути помилкового захисту.
