Функції та застосування електронних запобіжників (eFuse)

Вибух (також називається efuse link) це електронний компонент, який використовується для захисту ланцюга від надмірного струму або перегріву. Його основною функцією є автоматичне дуття в ненормальних ситуаціях, щоб відключити ланцюг. Нижче наведені його ключові моменти:
я. Основний принцип і структура

Принцип роботи

Коли струм аномально зростає, провідник нагрівається через опір (за формулою Q=I2RTQ=I2RT), і коли він досягає точки плавлення розплавленого матеріалу, він тане автоматично, тим самим розриваючи ланцюг.

Основна структура

Розплавити матеріал: Свинцево-сурмяний сплав (низька температура плавлення, високий питомий опір) використовувався в перші дні, і срібло, мідь або спеціальні сплави в основному використовуються в наш час.

Форма упаковки: У тому числі скляні трубчасті (наприклад 5 × 20 мм, 6×32 мм, 3.6×10 мм), керамічні трубчасті, лист (для автомобілів), Тип накладки SMD, тощо.

Захист від надструму:
Запобіжники eFuse переривають потік струму, коли він перевищує заздалегідь визначений поріг, запобігання пошкодженню чутливих електронних компонентів.

Захист від короткого замикання:
Вони швидко виявляють і переривають короткі замикання, це шляхи з низьким опором, які спричиняють надмірний струм.

Захист від перевантаження:
Запобіжники eFuse захищають від тривалих перевантажень по струму, наприклад, викликані невідповідним навантаженням.

Виявлення та усунення несправностей:
Вони можуть бути розроблені для виявлення та ізоляції різних несправностей, включаючи пускові струми, перенапруга, зворотний струм, і зворотної полярності.

Самовідновлення:
Багато eFuse можна скинути електронним способом, дозволяючи їм повернутися до нормальної роботи після усунення несправності, усунення необхідності фізичної заміни.

Регульована швидкість наростання:
Деякі eFuse пропонують регульовану швидкість наростання, дозволяє контролювати швидкість, з якою зростає струм, що може бути корисним для запобігання пошкодженню від пускових струмів.

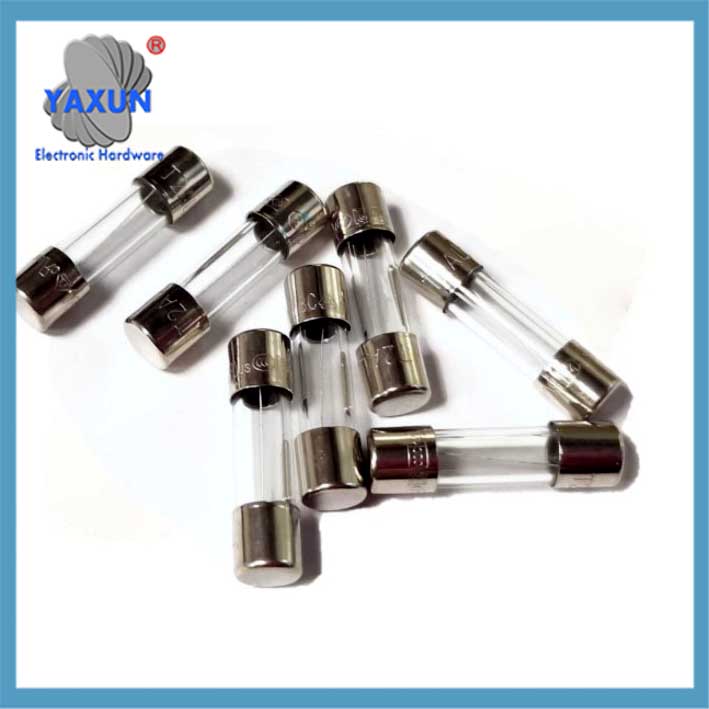

Скляний запобіжник 5×20 одинарний 250/125 В швидкий і повільний розрив 32 мА-20 А

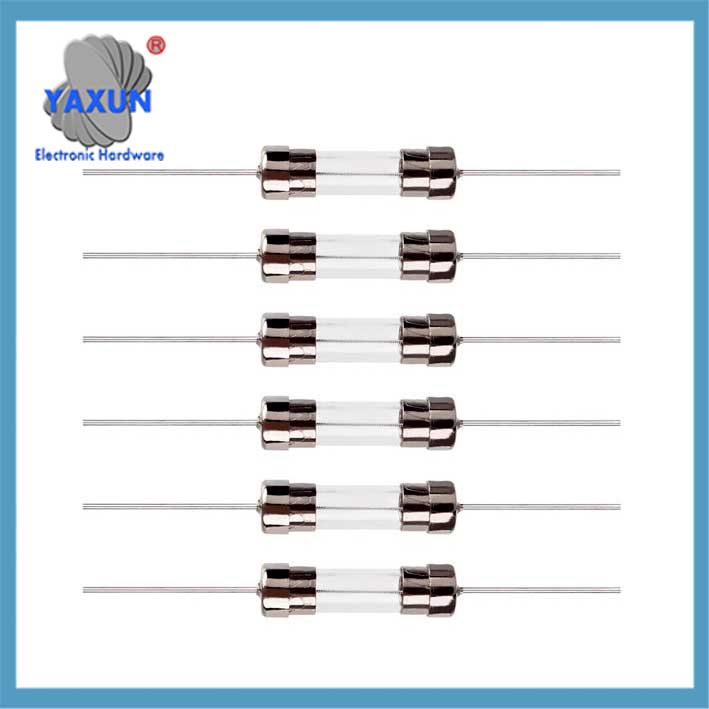

Вбудований запобіжник 5×20 мм А 1 X 1-4 Дюймовий швидкий швидкий скляний запобіжник

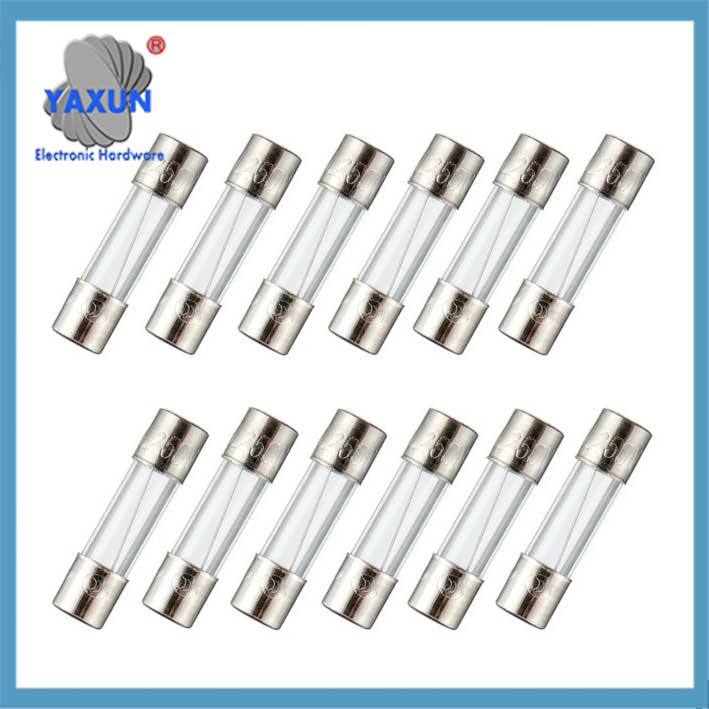

5×20 мм 3 A 3 підсилювач 125 Вольт 0,2×0.78 Дюймові F3AL125V швидкодіючі скляні запобіжники

III. ‌Сценарії класифікації та застосування‌

Тип	Особливості	Типові додатки
Швидкоздувний тип	Надзвичайно швидка реакція (<0.001 секунд), використовується в чутливих ланцюгах	Напівпровідникова апаратура, прецизійні електронні вироби
Сповільнений вид	Допускає короткочасне перевантаження (0.01–0,1 секунди до удару), стійкість до імпульсного струму	Схема запуску двигуна, адаптер живлення
Температурний запобіжник	Індукційний перегрів, одноразового використання	Нагрівальні прилади, такі як фени та рисоварки
Запобіжник високої напруги	Включає монтажні компоненти (наприклад затискні пружини) для спрощення підключення труб	Система живлення високої напруги

Застосування електронних запобіжників:
Автомобільна електроніка:
Запобіжники eFuse використовуються в різних автомобільних системах, включаючи блоки керування двигуном, інформаційно-розважальні системи, і системи безпеки.

Промислова автоматизація:
Вони використовуються в програмованих логічних контролерах (ПЛК), системи управління двигуном, та інше обладнання промислової автоматизації.

Побутова електроніка:
eFuse є в смартфонах, ноутбуки, таблетки, та інші портативні пристрої.

Центри обробки даних:
Вони використовуються в блоках розподілу електроенергії та серверних стійках для захисту критичної інфраструктури.

Системи гарячої заміни:
eFuses забезпечують захист у системах, де компоненти можна додавати або видаляти під час роботи системи.

Системи керування акумулятором:
Вони використовуються в ланцюгах заряджання та розряджання акумулятора, щоб запобігти перевищенню струму та перенапрузі.

Розподіл потужності:
Запобіжники eFuse використовуються в блоках розподілу електроенергії та джерелах живлення для захисту від надструмів і коротких замикань.

Загальний захист ланцюга:
Запобіжники eFuse можна використовувати в будь-якій електронній схемі, де потрібен захист від надструму.

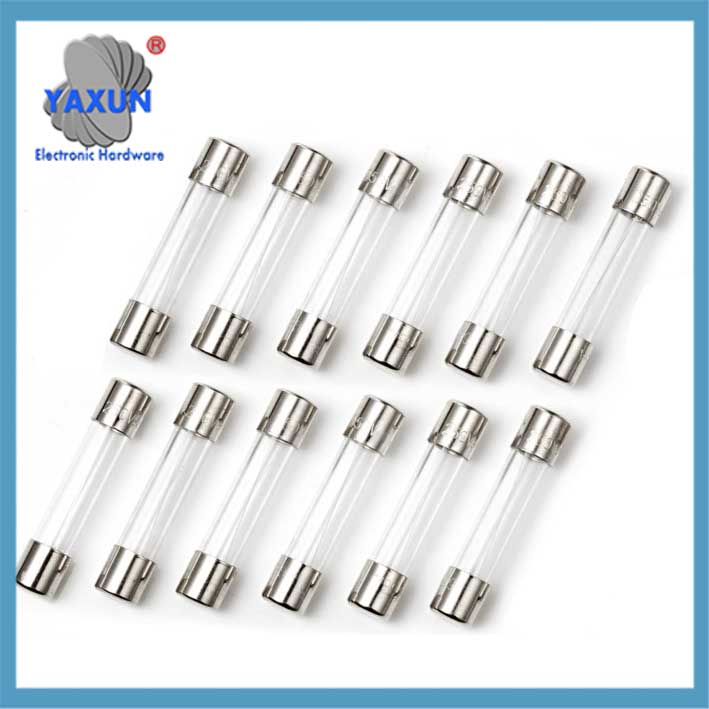

6×30, 6.3×32 скляна запобіжна трубка швидкий і повільний розрив 250В/125В 250мА-20А

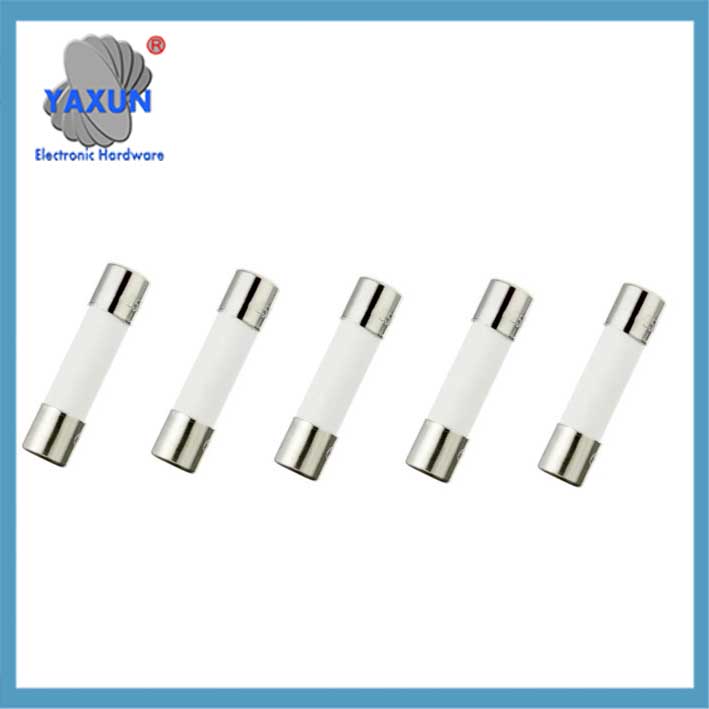

5×20 керамічний запобіжник eFuse 00mA 1A 2A 3A 4A 5A 6,3A 8A 10A 12A 15A 16A 20A 25A 30A

Керамічний запобіжник швидкого перегорання 630 мА (0.63A) 250V, 5х20 мм (3/16 дюйм х 3/4 дюйм)

III. Основні характеристики використання
‌Заборонена заміна матеріалів‌
Мідний або залізний дріт не можна замінити (низький питомий опір, висока температура плавлення), що може спричинити аварію через несвоєчасне продування.
Фактори відбору
Номінальний струм: Він повинен бути трохи вище максимального робочого струму ланцюга (наприклад запобіжник 6A для ланцюга 5A).
Розривна здатність: Він повинен бути більше максимального струму короткого замикання ланцюга (наприклад, коротке замикання на 100 А, Розривна здатність ≥100A).
Температура навколишнього середовища: Для середовища з високою температурою потрібне зниження номінальних характеристик.

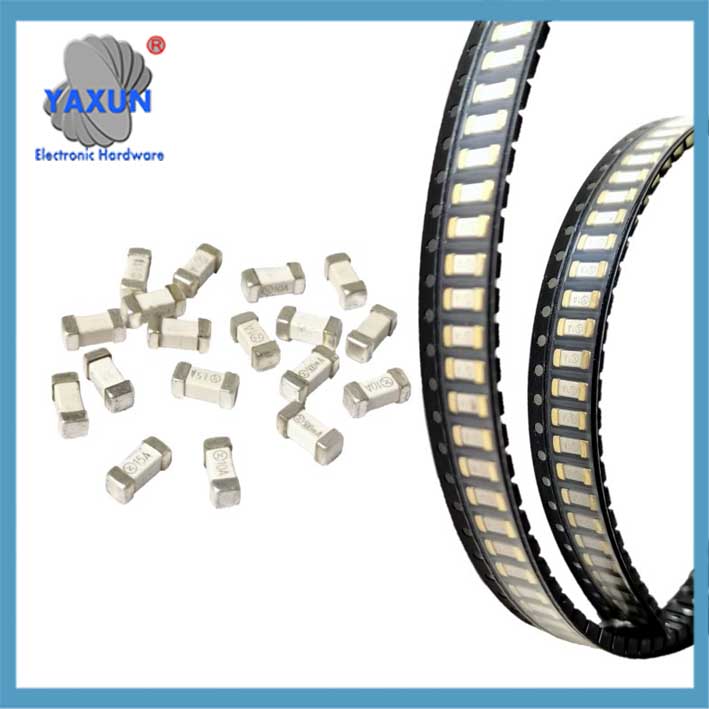

Швидко-повільно, фаст-брейк 6125 запобіжник мікросхеми 20А, 30A, 40A, для захисту ланцюга нової батареї

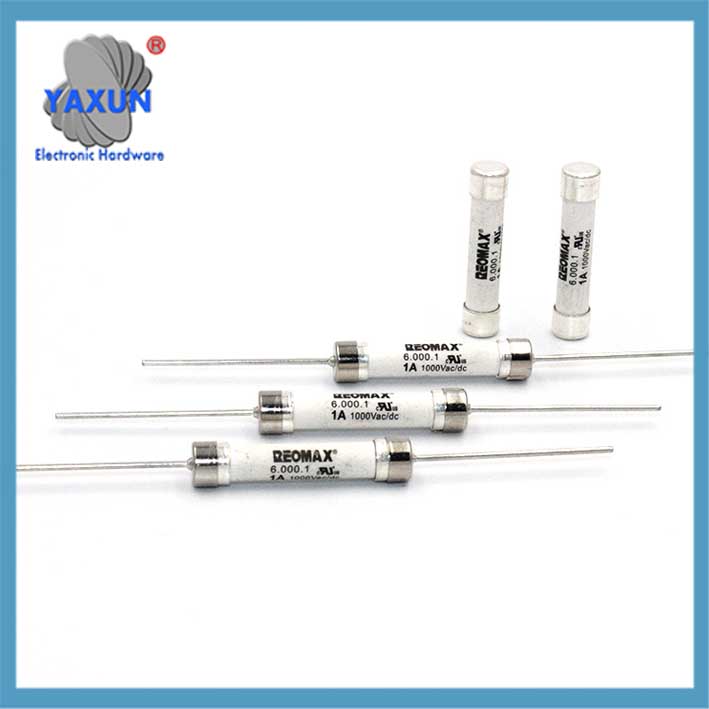

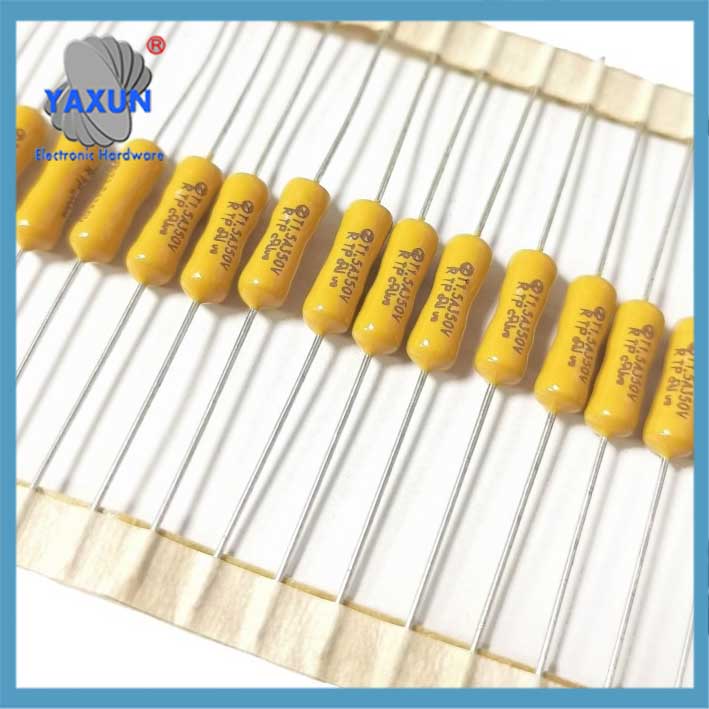

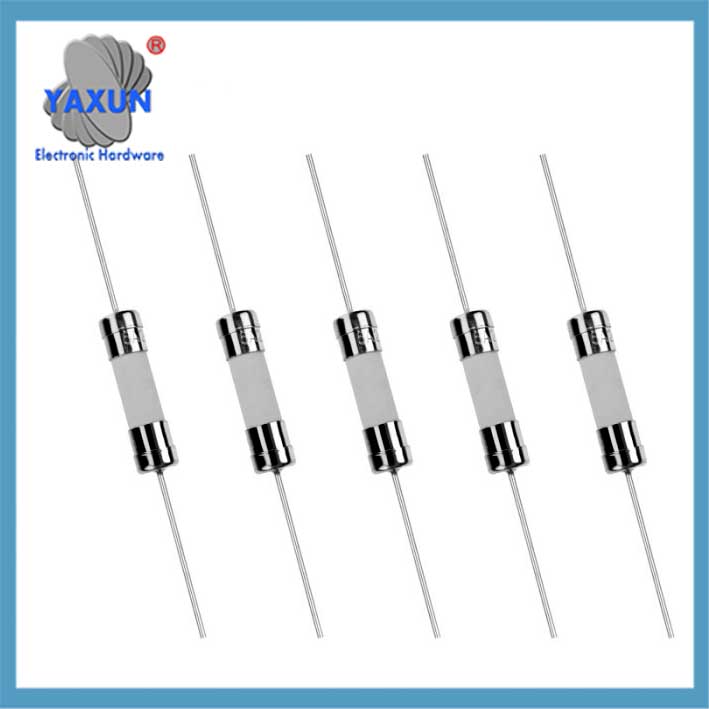

Мікрорезистор типу Pico Мініатюрний патронний запобіжник 250 В з осьовим проводом Зелений Швидко діючий Швидкий удар

6×30 6.35×32 Високовольтна керамічна запобіжна трубка 200mA-50A 500V/600V/750/1000V

IV. Технічний прогрес
Автоматизоване виявлення: Наприклад, компоненти передачі матеріалу + пристрій виявлення машинного зору, підвищити ефективність виробництва та сортування плавких матеріалів.
‌Структурна оптимізація‌: Високовольтні запобіжники мають конструкцію затискної пружини для спрощення процесу встановлення.

Примітка: Після перегорання запобіжника, його потрібно замінити новим продуктом з тією ж специфікацією. Для моделей зі скляною трубкою, стан запобіжника можна перевірити візуально, щоб визначити, чи він несправний.
