เทอร์มิสเตอร์ PTC สำหรับหลอดประหยัดไฟและบัลลาสต์

เทอร์มิสเตอร์ PTC ส่วนใหญ่จะใช้ในหลอดประหยัดพลังงานและบัลลาสต์อิเล็กทรอนิกส์สำหรับ “อุ่นเครื่องสตาร์ทอย่างนุ่มนวล” การทำงาน, ปรับปรุงอายุหลอดไฟและประสิทธิภาพการใช้พลังงานอย่างมีนัยสำคัญ. ต่อไปนี้คือแอปพลิเคชันหลักและไฮไลท์ทางเทคนิค:
ฉัน. หลักการทำงาน

เย็น, เฟสความต้านทานต่ำ
เมื่อวงจรเริ่มทำงาน, PTC อยู่ที่อุณหภูมิห้องและมีความต้านทานต่ำ (เช่น, 30-60โอ้). กระแสไฟฟ้าไหลผ่าน PTC เพื่ออุ่นไส้หลอด (โดยทั่วไปแล้วจะใช้เวลา 0.4-2 วินาทีเพื่อให้ได้อุณหภูมิในการทำงานที่ 1160K), ป้องกันการช็อตไฟฟ้าแรงสูงโดยตรงจากการทำให้เกิดการสปัตเตอร์และการสูญเสียเส้นใย.

ร้อน, เฟสความต้านทานสูง
เมื่ออุณหภูมิ PTC ไปถึงจุดกูรี (เช่น, 75°C-105°C), ความต้านทานของมันเพิ่มขึ้นทันที (ถึงหลายพันโอห์ม). กระแสไฟฟ้าจะถูกโอนไปยังวงจรเรโซแนนซ์, ทำให้เกิดไฟฟ้าแรงสูงเพื่อจุดไฟ, เสร็จสิ้นกระบวนการซอฟต์สตาร์ท.

การออกแบบวงจรเทอร์มิสเตอร์ PTC สำหรับหลอดประหยัดไฟและบัลลาสต์

II. ข้อดีหลัก
ยืดอายุหลอดไฟ: การอุ่นเครื่องจะช่วยยืดอายุหลอดไฟโดย 4-5 ครั้ง.
ลดความเครียดทางไฟฟ้า: ลดผลกระทบของไฟฟ้าแรงสูงกะทันหันต่อชิ้นส่วนอิเล็กทรอนิกส์.
การกู้คืนตนเอง: รีเซ็ตโดยอัตโนมัติหลังจากแก้ไขข้อบกพร่องแล้ว, ไม่จำเป็นต้องเปลี่ยนใหม่.

III. พารามิเตอร์การเลือกและตัวอย่างโมเดล

พารามิเตอร์	ค่าทั่วไป/ช่วง	สถานการณ์ที่เกี่ยวข้อง
การต่อต้านในสภาวะคงตัว	30-300โอ้	ความต้านทานต่ำช่วยลดความล่าช้าในการอุ่นเครื่อง
อุณหภูมิกูรี	75℃-105 ℃	ใช้ได้กับโคมไฟที่มีกำลังวัตต์ต่างกัน
เส้นผ่าศูนย์กลาง	4มม.-12มม	เลือกตามพื้นที่วงจร

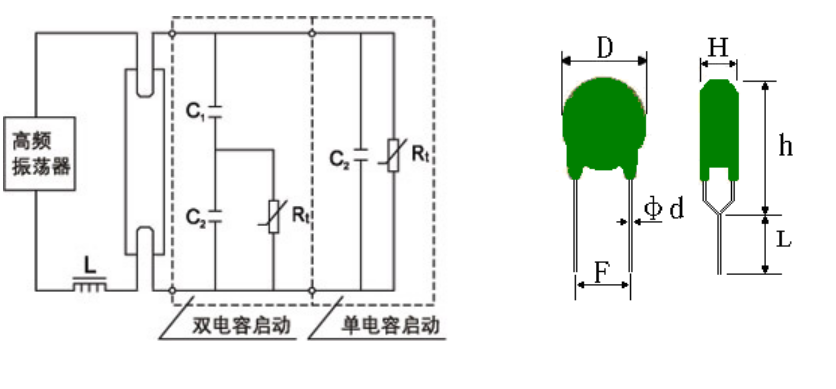

แผนผังการใช้งาน

ดังแสดงในรูป: เมื่อต่อวงจรเบื้องต้นแล้ว, Rt อยู่ที่อุณหภูมิห้อง, ความต้านทานต่ำกว่า C2 มาก. กระแสไหลผ่าน C1, และ Rt สร้างวงจรเพื่ออุ่นไส้หลอด. หลังจากนั้นประมาณ 0.4-2 วินาที, อุณหภูมิของ Rt เกินอุณหภูมิสวิตช์, กลิ่น, และเข้าสู่สภาวะที่มีความต้านทานสูง. ความต้านทานของมันสูงกว่าความต้านทานของ C2 มาก. กระแสที่ไหลผ่าน C1 และ C2 ก่อตัวเป็นวง, ทำให้เกิดเสียงสะท้อน LC และสร้างไฟฟ้าแรงสูง, ซึ่งให้แสงสว่างแก่ตะเกียง.

โมเดลทั่วไป:
MZ4/MZ5: เหมาะสำหรับ CFL ขนาดเล็กและขนาดกลาง (18W-72W).
WMZ11A: เฉพาะสำหรับบัลลาสต์กำลังสูง, ทนแรงดันไฟฟ้า ≥220V.

IV. วงจรการใช้งานทั่วไป
ข้อความคัดลอกรหัส
+พาวเวอร์ซัพพลาย → C1 → PTC (รต) → เส้นใย → C2 → วงจรเรโซแนนซ์ → เอาต์พุตไฟฟ้าแรงสูง

ค1/ซี2: ตัวเก็บประจุแบบข้อต่อ, ทำงานร่วมกับ PTC เพื่อควบคุมเวลาอุ่นเครื่อง.

วี. ต้นทุนและการตลาด
ช่วงราคา: 0.06-1.5 หยวน/หน่วย (ขึ้นอยู่กับรุ่นและปริมาณการซื้อ).
แบรนด์กระแสหลัก: หมินเจิง, ซันเปา, ฯลฯ, จัดหาผู้ผลิตต่างประเทศเช่น Philips และ GE.

ผ่านการคัดสรรอย่างเหมาะสม, เทอร์มิสเตอร์ PTC สามารถแก้ปัญหาความน่าเชื่อถือในการเริ่มต้นของ CFL/บัลลาสต์ได้อย่างมีประสิทธิภาพ และเป็นส่วนประกอบสำคัญในอุตสาหกรรมแสงสว่างที่ประหยัดพลังงาน.

รายการรุ่น

ข้อมูลจำเพาะของแบบจำลอง	อุณหภูมิกูรี	ความต้านทานเป็นศูนย์	แรงดันไฟฟ้าสูงสุด	ขนาด
				ขนาด
	ทีซี (℃)	R25 ℃ (Ω)	Vmax(วี)	ดีแม็กซ์	สูงสุด
เอสพีเอ็มซ่า-4H151RN500	75±7	150±30%	500	4.5	5.0
เอสพีเอ็มซ่า-4H221RN600		220±30%	600	4.5	5.0
เอสพีเอ็มซ่า-4H331RM650		330±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H401RN650		400±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H501RN650		500±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H651RN650		650±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H102RN650		1000±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H152RN650		1500±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H202RN650		2000±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H302RN650		3000±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4H502RN650		5000±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4M151RN500	105±7	150±30%	500	4.5	5.0
เอสพีเอ็มซ่า-4M221RN600		220±30%	600	4.5	5.0
เอสพีเอ็มซ่า-4M331RM650		330±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4M401RN650		400±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4M501RN650		500±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4M651RN650		650±30%	600	4.5	5.0
เอสพีเอ็มซ่า-4M102RN650		1000±30%	650	4.5	5.0
เอสพีเอ็มซ่า-4M152RN650		1500±30%	650	4.5	5.0
เอสพีเอ็มซ่า-5I151M500	85±7	150±30%	500	5.5	5.0
เอสพีเอ็มซ่า-5I221M650		220±30%	650	5.5	5.0
เอสพีเอ็มซ่า-5I331M650		330±30%	650	5.5	5.0
เอสพีเอ็มซ่า-5I401M650		400±30%	650	5.5	5.0
เอสพีเอ็มซ่า-5I651M650		650±30%	650	5.5	5.0
เอสพีเอ็มซ่า-5I102M650		1000±30%	650	5.5	5.0
เอสพีเอ็มซ่า-6H151RN600	75±7	150±30%	600	6.5	5.0
เอสพีเอ็มซ่า-6H221RN650		220±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6H331RN650		330±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6H401RN650		400±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6H501RN650		500±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6H651RN650		650±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6H102RN650		1000±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6H152RN650		1500±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6M151RN600	105±7	150±30%	600	6.5	5.0
เอสพีเอ็มซ่า-6M221RN650		220±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6M331RN650		330±30%	650	6.5	5.0
เอสพีเอ็มซ่า-6M401RN650		400±30%	650	6.5	5.0
เอสพีเอ็มซ่า-8H151RN650	75±7	150±30%	650	8.0	5.0
เอสพีเอ็มซ่า-8H221RN650		220±30%	650	8.0	5.0
เอสพีเอ็มซ่า-8H331RN800		330±30%	800	8.0	5.0
เอสพีเอ็มซ่า-8H401RN900		400±30%	900	8.0	5.0
เอสพีเอ็มซ่า-9H151RN650	75±7	150±30%	650	9.0	5.0
เอสพีเอ็มซ่า-9H221RN650		220±30%	650	9.0	5.0
เอสพีเอ็มซ่า-9H331RN800		330±30%	800	9.0	5.0
เอสพีเอ็มซ่า-9H401RN900		400±30%	900	9.0	5.0
