ఓవర్ కరెంట్ ప్రొటెక్షన్ PTC థర్మిస్టర్

ఉత్పత్తి అవలోకనం
ఓవర్‌కరెంట్ రక్షణ PTC థర్మిస్టర్‌లు అసాధారణ ఉష్ణోగ్రతలు మరియు ప్రవాహాల నుండి స్వయంచాలకంగా రక్షించే రక్షణ భాగాలు, మరియు సాధారణంగా అంటారు “రీసెట్ చేయగల ఫ్యూజులు” లేదా “10,000-సమయం ఫ్యూజులు.” అవి సాంప్రదాయిక ఫ్యూజ్‌లను భర్తీ చేస్తాయి మరియు మోటారులలో ఓవర్‌కరెంట్ మరియు ఓవర్‌హీట్ రక్షణ కోసం విస్తృతంగా ఉపయోగించబడతాయి, ట్రాన్స్ఫార్మర్లు, విద్యుత్ సరఫరాలను మార్చడం, ఎలక్ట్రానిక్ సర్క్యూట్లు, మరియు ఇతర అప్లికేషన్లు. ఓవర్‌కరెంట్ ప్రొటెక్షన్ PTC థర్మిస్టర్‌లు రెసిస్టెన్స్‌లో ఆకస్మిక మార్పు ద్వారా మొత్తం సర్క్యూట్‌లో విద్యుత్ వెదజల్లడాన్ని పరిమితం చేయడం ద్వారా అవశేష ప్రవాహాన్ని తగ్గిస్తాయి.. సాంప్రదాయ ఫ్యూజులు సర్క్యూట్ బ్లోస్ తర్వాత స్వయంచాలకంగా రీసెట్ చేయబడవు, ఓవర్‌కరెంట్ ప్రొటెక్షన్ PTC థర్మిస్టర్‌లు లోపం తొలగించబడిన తర్వాత వాటి పూర్వ రక్షణ స్థితికి తిరిగి వస్తారు. ఒక తప్పు మళ్లీ సంభవించినట్లయితే, వారు తమ ఓవర్‌కరెంట్ మరియు ఓవర్‌హీట్ ప్రొటెక్షన్ ఫంక్షన్‌ను తిరిగి ప్రారంభించగలరు.

ఓవర్‌కరెంట్ ప్రొటెక్షన్ PTC థర్మిస్టర్‌ను ఓవర్‌కరెంట్ మరియు ఓవర్‌హీట్ ప్రొటెక్షన్ కాంపోనెంట్‌గా ఎంచుకున్నప్పుడు, మొదట సర్క్యూట్ యొక్క గరిష్ట సాధారణ ఆపరేటింగ్ కరెంట్‌ని నిర్ణయించండి (PTC థర్మిస్టర్ యొక్క నాన్-ఆపరేటింగ్ కరెంట్) మరియు PTC థర్మిస్టర్ ఇన్‌స్టాలేషన్ లొకేషన్ వద్ద గరిష్ట పరిసర ఉష్ణోగ్రత (సాధారణ ఆపరేషన్ సమయంలో). తదుపరి, రక్షణ ప్రవాహాన్ని పరిగణించండి (అనగా., ఓవర్‌కరెంట్ ప్రొటెక్షన్ PTC థర్మిస్టర్ యొక్క ట్రిప్పింగ్ కరెంట్), గరిష్ట ఆపరేటింగ్ వోల్టేజ్, మరియు రేట్ చేయబడిన జీరో-పవర్ రెసిస్టెన్స్. భాగం యొక్క కొలతలు వంటి అంశాలను కూడా పరిగణించాలి. కింది బొమ్మ పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత మధ్య సంబంధాన్ని చూపుతుంది, నాన్-ట్రిప్పింగ్ కరెంట్, మరియు ట్రిప్పింగ్ కరెంట్.

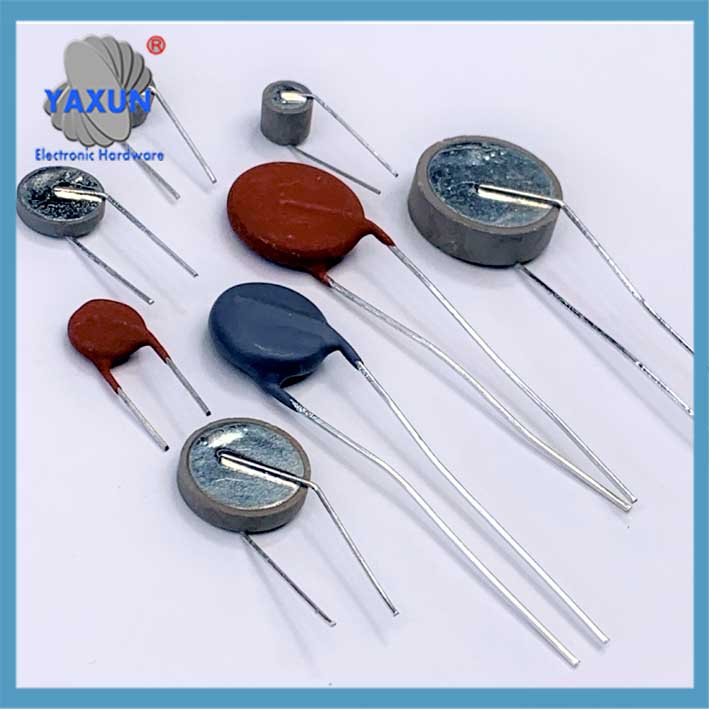

ఓవర్ కరెంట్ రక్షణ కోసం PTC థర్మిస్టర్

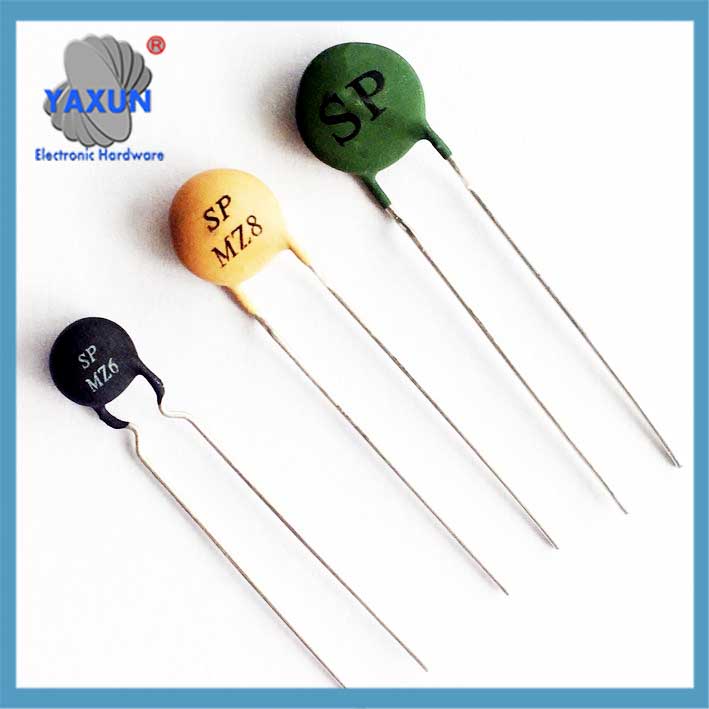

PTC థర్మిస్టర్ ఓవర్‌కరెంట్ ప్రొటెక్షన్ డిస్క్ 0R30 24V 1.8A 120C సిమెన్స్‌ను భర్తీ చేస్తుంది

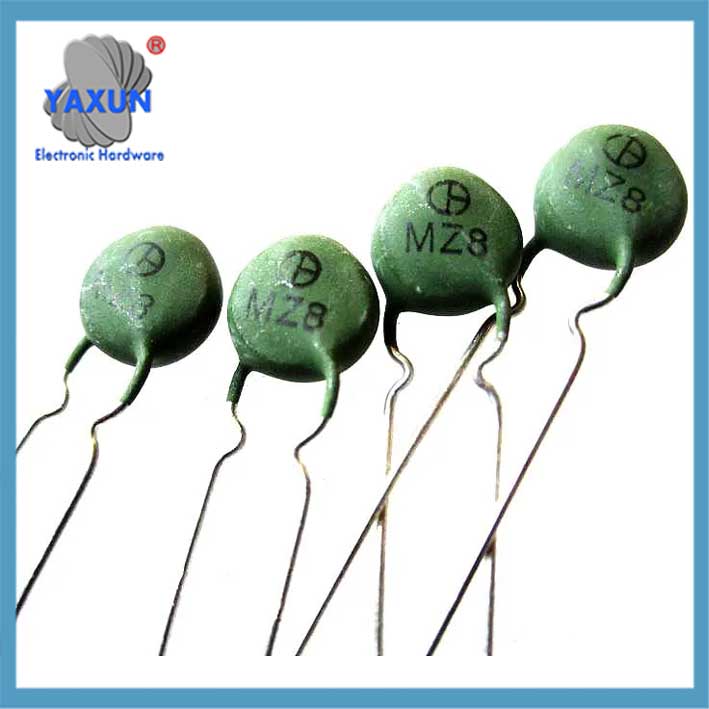

1000V PTC థర్మిస్టర్ MZ8, 100 200ఆర్ 75 డిగ్రీలు, 1కె.వి, ఓవర్‌కరెంట్ ప్రొటెక్షన్, మన్నికైన సిరామిక్

అప్లికేషన్ సూత్రం
సర్క్యూట్ సాధారణంగా పనిచేస్తున్నప్పుడు, ఓవర్‌కరెంట్ ప్రొటెక్షన్ PTC థర్మిస్టర్ ద్వారా ప్రవహించే కరెంట్ రేట్ చేయబడిన కరెంట్ కంటే తక్కువగా ఉంటుంది. PTC థర్మిస్టర్ తక్కువ ప్రతిఘటనను నిర్వహిస్తుంది మరియు రక్షిత సర్క్యూట్ యొక్క సాధారణ ఆపరేషన్ను ప్రభావితం చేయదు. సర్క్యూట్ లోపం సంభవించినప్పుడు మరియు కరెంట్ గణనీయంగా రేటెడ్ కరెంట్‌ను మించిపోయింది, PTC థర్మిస్టర్ అకస్మాత్తుగా వేడెక్కుతుంది, అధిక-నిరోధక స్థితిని ఊహించడం, సాపేక్షంగా సర్క్యూట్‌ను ఉంచడం “ఆఫ్” రాష్ట్ర మరియు అందువలన నష్టం నుండి రక్షించడం. లోపం పరిష్కరించబడిన తర్వాత, PTC థర్మిస్టర్ స్వయంచాలకంగా తక్కువ-నిరోధక స్థితికి తిరిగి వస్తుంది, మరియు సర్క్యూట్ సాధారణ ఆపరేషన్ను పునఃప్రారంభిస్తుంది.

మూర్తి 2 సాధారణ ఆపరేషన్ సమయంలో సర్క్యూట్ కోసం వోల్ట్-ఆంపియర్ లక్షణ వక్రరేఖ మరియు లోడ్ కర్వ్‌ను చూపుతుంది. పాయింట్ A నుండి పాయింట్ B వరకు, PTC థర్మిస్టర్‌కు వర్తించే వోల్టేజ్ క్రమంగా పెరుగుతుంది, మరియు దాని ద్వారా ప్రవహించే కరెంట్ కూడా సరళంగా పెరుగుతుంది, PTC థర్మిస్టర్ యొక్క ప్రతిఘటన తప్పనిసరిగా మారదు అని సూచిస్తుంది, తక్కువ-నిరోధక స్థితిలో మిగిలిపోయింది. పాయింట్ B నుండి పాయింట్ E వరకు, వోల్టేజ్ క్రమంగా పెరుగుతుంది, మరియు PTC థర్మిస్టర్ యొక్క నిరోధకత వేడి ఉత్పత్తి కారణంగా వేగంగా పెరుగుతుంది. దాని ద్వారా ప్రవహించే కరెంట్ కూడా వేగంగా తగ్గుతుంది, PTC థర్మిస్టర్ దాని రక్షణ స్థితిలోకి ప్రవేశించిందని సూచిస్తుంది. సాధారణ లోడ్ వక్రరేఖ పాయింట్ B కంటే తక్కువగా ఉంటే, PTC థర్మిస్టర్ దాని రక్షణ స్థితిలోకి ప్రవేశించదు.

సాధారణంగా, ఓవర్ కరెంట్ మరియు ఓవర్ టెంపరేచర్ రక్షణలో మూడు రకాలు ఉన్నాయి:

1. ప్రస్తుత ఓవర్ కరెంట్ (మూర్తి 3): RL1 అనేది సాధారణ ఆపరేషన్ సమయంలో లోడ్ కర్వ్. లోడ్ నిరోధకత తగ్గినప్పుడు, ట్రాన్స్‌ఫార్మర్ లైన్ షార్ట్ సర్క్యూట్ అయినప్పుడు, లోడ్ కర్వ్ RL1 నుండి RL2కి మారుతుంది, పాయింట్ బిని మించిపోయింది, మరియు PTC థర్మిస్టర్ దాని రక్షణ స్థితిలోకి ప్రవేశిస్తుంది.

2. వోల్టేజ్ ఓవర్ కరెంట్ (మూర్తి 4): విద్యుత్ సరఫరా వోల్టేజ్ పెరిగినప్పుడు, 220V పవర్ లైన్ అకస్మాత్తుగా 380Vకి పెరిగినప్పుడు, లోడ్ కర్వ్ RL1 నుండి RL2కి మారుతుంది, పాయింట్ బిని మించిపోయింది, మరియు PTC థర్మిస్టర్ దాని రక్షణ స్థితిలోకి ప్రవేశిస్తుంది.

3. అధిక వేడి (మూర్తి 5): పరిసర ఉష్ణోగ్రత నిర్దిష్ట పరిమితి కంటే పెరిగినప్పుడు, PTC థర్మిస్టర్ యొక్క వోల్ట్-ఆంపియర్ లక్షణ వక్రరేఖ A-B-E నుండి A-B1-Fకి మారుతుంది. లోడ్ కర్వ్ RL పాయింట్ B1ని మించిపోయినప్పుడు, PTC థర్మిస్టర్ రక్షణ మోడ్‌లోకి ప్రవేశిస్తుంది.

ఓవర్ కరెంట్ ప్రొటెక్షన్ సర్క్యూట్ రేఖాచిత్రం

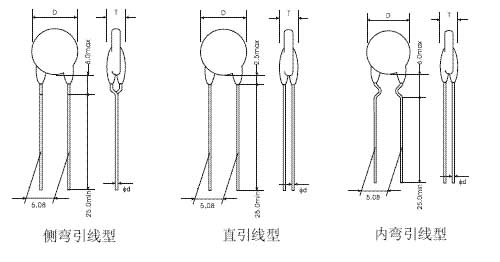

మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	నాన్-ఆపరేటింగ్ కరెంట్ Int(mA)		ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	కొలతలు (మి.మీ)
మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	@25℃	@60℃	ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	Dmax	Tmax	Fd
MZ11-20P3R7H265	3.7	530	430	1050	265	4.3	120(పి)	22.0	5.0	0.6
MZ11-16P6R0H265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
MZ11-16P7R0H265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
MZ11-13P10RH265	10	260	200	520	265	1.8		14.0	5.0	0.6
MZ11-13P12RH265	12	225	180	450	265	1.8		14.0	5.0	0.6
MZ11-12P10RH265	10	250	200	500	265	1.8		13.5	5.0	0.6
MZ11-10P15RH265	15	180	140	350	265	1.2		11.0	5.0	0.6
MZ11-10P39RH265	39	130	100	250	265	1.2		11.0	5.0	0.6
MZ11-08P15RH265	15	150	120	300	265	0.8		9.0	5.0	0.6
MZ11-08P25RH265	25	130	100	250	265	0.8		9.0	5.0	0.6
MZ11-08P35RH265	35	115	90	225	265	0.8		9.0	5.0	0.6
MZ11-08P45RH265	45	105	80	220	265	0.8		9.0	5.0	0.6
MZ11-08P55RH265	55	90	70	180	265	0.8		9.0	5.0	0.6
MZ11-07P82RH265	82	70	50	140	265	0.6		8.0	5.0	0.6
MZ11-07P56RH265	56	90	60	175	265	0.6		8.0	5.0	0.6
MZ11-06P33RH265	33	110	85	220	265	0.4		7.0	5.0	0.6
MZ11-05P70RH265	70	65	50	130	265	0.3		6.5	5.0	0.6
MZ11-05P85RH265	85	60	45	120	265	0.3		6.5	5.0	0.6
MZ11-05P39RH265	39	80	65	160	265	0.2		6.5	5.0	0.6
MZ11-05P121H265	120	45	35	90	265	0.3		6.5	5.0	0.6
MZ11-05P181H265	180	40	30	80	265	0.3		6.5	5.0	0.6
MZ11-04P70RH265	70	50	40	100	265	0.2		5.5	5.0	0.6
MZ11-04P121H265	120	40	30	80	265	0.2		5.5	5.0	0.6
MZ11-03P151H265	150	40	30	75	265	0.2		4.5	5.0	0.5
MZ11-10N12RH265	12	170	130	340	265	1.2	100(ఎన్)	11.0	5.0	0.6
MZ11-10N18RH265	18	145	110	290	265	1.2		11.0	5.0	0.6
MZ11-10N22RH265	22	125	90	250	265	1.2		11.0	5.0	0.6
MZ11-07N22RH265	22	120	90	225	265	0.5		8.0	5.0	0.6
MZ11-05N151H265	150	38	30	80	265	0.3		6.5	5.0	0.6
MZ11-05N301H265	300	27	20	55	265	0.3		6.5	5.0	0.6
MZ11-05N601H265	600	20	15	40	265	0.2		6.5	5.0	0.6
MZ11-05N102H265	1000	15	12	30	265	0.2		6.5	5.0	0.6
MZ11-04N151H265	150	36	28	80	265	0.3		5.5	5.0	0.6
MZ11-03N151H265	150	33	25	65	265	0.2		4.5	5.0	0.5
MZ11-03N101H265	100	40	30	80	265	0.2		4.5	5.0	0.5
MZ11-03N70RH265	70	45	35	90	265	0.1		4.5	5.0	0.5
MZ11-08M12RH265	12	120	70	220	265	0.8	80(ఎం)	9.0	5.0	0.6
MZ11-08M25RH265	25	85	50	170	265	0.8		9.0	5.0	0.6
MZ11-08M35RH265	35	80	50	150	265	0.8		9.0	5.0	0.6
MZ11-08M50RH265	50	60	40	120	265	1.0		9.0	5.0	0.6
MZ11-07M101H265	100	50	30	100	265	0.6		8.0	5.0	0.6
MZ11-05M70RH265	70	50	30	100	265	0.3		6.5	5.0	0.6
MZ11-05M121H265	120	30	20	60	265	0.3		6.5	5.0	0.6
MZ11-03M101H265	100	25	18	55	265	0.2		4.5	5.0	0.5
MZ11-03M151H265	150	22	15	45	265	0.2		4.5	5.0	0.5

మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	నాన్-ఆపరేటింగ్ కరెంట్ Int(mA)		ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	కొలతలు (మి.మీ)
మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	@25℃	@60℃	ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	Dmax	Tmax	Fd
MZ12-20P2R6H140	2.6	650	500	1300	140	4.3	120(పి)	22.0	5.0	0.6
MZ12-16P4R7H140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
MZ12-16P5R6H140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
MZ12-13P6R8H140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
MZ12-12P5R6H140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
MZ12-12P6R8H140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
MZ12-10P10RH140	10	225	170	450	140	1.2		11.0	5.0	0.6
MZ12-10P6R8H140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
MZ12-08P22RH140	22	135	110	270	140	0.8		9.0	5.0	0.6
MZ12-06P25RH140	25	125	90	250	140	0.5		7.0	5.0	0.6
MZ12-05P33RH140	33	90	70	175	140	0.3		6.5	5.0	0.6
MZ12-16R2R1H140	2.1	710	570	1420	140	3.1	140(ఆర్)	17.5	5.0	0.6
MZ12-13R3R8H140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
MZ12-10R15RH140	15	210	170	420	140	1.2		11.0	5.0	0.6
MZ12-10R6R7H140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
MZ12-10R10RH140	10	250	200	500	140	1.2		11.0	5.0	0.6

మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	నాన్-ఆపరేటింగ్ కరెంట్ Int(mA)		ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	కొలతలు (మి.మీ)
మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	@25℃	@60℃	ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	Dmax	Tmax	Fd
MZ13-10R1R8H30	1.8	650	550	1300	30	4.3	140(ఆర్)	11.0	4.0	0.6
MZ13-08R1R8H30	1.8	600	500	1100	30	3.0	140(ఆర్)	9.0	4.0	0.6
MZ13-12P1R2H30	1.2	750	600	1500	30	5.5	120(పి)	13.5	4.0	0.6
MZ13-12P1R8H30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
MZ13-10P2R7H30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
MZ13-08P1R8H30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
MZ13-08P4R2H30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
MZ13-05P10RH30	10	170	140	340	30	1.0		6.5	4.0	0.6
MZ14-16P2R3H60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
MZ14-12P3R7H60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
MZ14-10P5R6H60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
MZ14-08P9R4H60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
MZ14-05P25RH60	25	100	85	200	60	1.0		6.5	4.0	0.6
MZ14-03P55RH60	55	60	50	120	60	0.7		4.5	4.0	0.5
MZ14-08M4R7H60	4.7	180	120	360	60	3.0	80(ఎం)	9.0	4.0	0.6

మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	నాన్-ఆపరేటింగ్ కరెంట్ Int(mA)		ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	కొలతలు (మి.మీ)
మోడల్	రేట్ రెసిస్టెన్స్ R25(ఓహ్) ±25%	@25℃	@60℃	ఆపరేటింగ్ కరెంట్ @25℃ ఇది(mA)	గరిష్ట ఆపరేటింగ్ వోల్టేజ్ Vmax(ఎ)	గరిష్ట కరెంట్ ఐమాక్స్(ఎ)	క్యూరీ ఉష్ణోగ్రత Tc(℃)	Dmax	Tmax	Fd
MZ15-10R1R2H15	1.2	850	700	1550	15	4.3	140(ఆర్)	11.0	4.0	0.6
MZ15-08R1R0H15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
MZ15-08R1R8H15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
MZ15-07R1R0H15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
MZ15-07R1R2H15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
MZ15-05R4R6H15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
MZ15-03R13RH15	13	180	150	350	15	0.7		4.5	4.0	0.5
MZ15-10P1R2H18	1.2	700	600	1400	18	4.3	120(పి)	11.0	4.0	0.6
MZ15-08P1R0H18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
MZ15-08P1R8H18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
MZ15-05P4R6H18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
MZ15-03P13RH18	13	145	120	280	18	0.7

మోడల్ పారామితులు

ఓవర్‌కరెంట్ రక్షణ కోసం సాధారణ-ప్రయోజన PTC థర్మిస్టర్

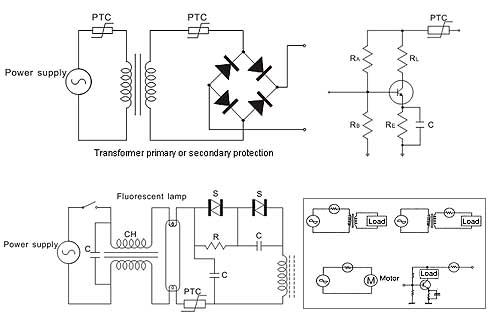

PTC ఓవర్‌కరెంట్ ప్రొటెక్షన్ సర్క్యూట్ రేఖాచిత్రం

ఓవర్‌కరెంట్ రక్షణ కోసం PTC థర్మిస్టర్‌ల కోసం ఎంపిక గైడ్

PTC ఓవర్‌కరెంట్ ప్రొటెక్షన్ థర్మిస్టర్ మోడల్ పారామితులు

1. గరిష్ట ఆపరేటింగ్ వోల్టేజ్
PTC థర్మిస్టర్‌ను సర్క్యూట్‌లో సిరీస్‌లో కనెక్ట్ చేసినప్పుడు, సాధారణ ఆపరేషన్ సమయంలో వోల్టేజ్ యొక్క చిన్న భాగం మాత్రమే దానిపై ఉంటుంది. PTC థర్మిస్టర్ సక్రియం చేయబడినప్పుడు మరియు అధిక-నిరోధక స్థితిని పొందినప్పుడు, ఇది దాదాపు మొత్తం విద్యుత్ సరఫరా వోల్టేజీని తట్టుకోవాలి. అందువల్ల, PTC థర్మిస్టర్‌ను ఎంచుకున్నప్పుడు, ఇది తగినంత అధిక గరిష్ట ఆపరేటింగ్ వోల్టేజీని కలిగి ఉందని నిర్ధారించుకోండి, సంభావ్య విద్యుత్ సరఫరా వోల్టేజ్ హెచ్చుతగ్గులను కూడా పరిగణనలోకి తీసుకుంటుంది.

2. నాన్-ఆపరేటింగ్ కరెంట్ మరియు ఆపరేట్ కరెంట్
విశ్వసనీయ మార్పిడిని నిర్ధారించడానికి, ఆపరేటింగ్ కరెంట్ నాన్-ఆపరేటింగ్ కరెంట్ కంటే కనీసం రెండింతలు ఉండాలి.
ఎందుకంటే పరిసర ఉష్ణోగ్రత నాన్-ఆపరేటింగ్ మరియు ఆపరేట్ కరెంట్‌లను గణనీయంగా ప్రభావితం చేస్తుంది (క్రింద ఉన్న బొమ్మను చూడండి), అధ్వాన్నమైన దృశ్యాలను పరిగణనలోకి తీసుకోవాలి. గరిష్టంగా అనుమతించదగిన పరిసర ఉష్ణోగ్రత వద్ద నాన్-ఆపరేటింగ్ కరెంట్ ఎంచుకోవాలి, అయితే ఆపరేట్ కరెంట్ తక్కువ పరిసర ఉష్ణోగ్రత వద్ద ఎంచుకోవాలి.

3. గరిష్ట ఆపరేటింగ్ వోల్టేజ్ వద్ద గరిష్టంగా అనుమతించదగిన కరెంట్
ఒక PTC థర్మిస్టర్ రక్షిత పనితీరును నిర్వహించడానికి అవసరమైనప్పుడు, గరిష్టంగా అనుమతించదగిన విలువను మించి ప్రవాహాలను ఉత్పత్తి చేయగల పరిస్థితుల కోసం సర్క్యూట్‌ను తనిఖీ చేయండి. ఇది సాధారణంగా షార్ట్ సర్క్యూట్ ప్రమాదం ఉన్న పరిస్థితులను సూచిస్తుంది. డేటా షీట్ గరిష్ట ప్రస్తుత విలువను నిర్దేశిస్తుంది. ఈ విలువను అధిగమించడం వలన PTC థర్మిస్టర్ దెబ్బతినవచ్చు లేదా అకాలంగా విఫలం కావచ్చు.

4. మారుతున్న ఉష్ణోగ్రత (క్యూరీ ఉష్ణోగ్రత)
మేము 80°C క్యూరీ ఉష్ణోగ్రతలతో ఓవర్‌కరెంట్ రక్షణ భాగాలను అందిస్తాము, 100° C., 120° C., మరియు 140°C. నాన్-ఆపరేటింగ్ కరెంట్ క్యూరీ ఉష్ణోగ్రత మరియు PTC థర్మిస్టర్ చిప్ యొక్క వ్యాసంపై ఆధారపడి ఉంటుంది. ఖర్చులు తగ్గించుకోవడానికి, అధిక క్యూరీ ఉష్ణోగ్రతలు మరియు చిన్న కొలతలు కలిగిన భాగాలను ఎంచుకోవాలి. ఇంకా, అటువంటి PTC థర్మిస్టర్ యొక్క అధిక ఉపరితల ఉష్ణోగ్రత సర్క్యూట్లో అవాంఛనీయ దుష్ప్రభావాలకు కారణమవుతుందా లేదా అనే విషయాన్ని పరిగణనలోకి తీసుకోవాలి. సాధారణంగా, క్యూరీ ఉష్ణోగ్రత గరిష్ట పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత కంటే ఎక్కువగా ఉండాలి 20 40°C వరకు.

5. పర్యావరణ ప్రభావం

రసాయనాలకు గురైనప్పుడు లేదా పాటింగ్ సమ్మేళనాలు లేదా పూరకాలను ఉపయోగించినప్పుడు, చాలా జాగ్రత్తగా ఉండాలి. ఇది బేరియం టైటనేట్ సిరామిక్‌ని తగ్గించడం వల్ల PTC థర్మిస్టర్ ప్రభావాన్ని తగ్గిస్తుంది. పాటింగ్ వల్ల ఉష్ణ వాహకతలో మార్పులు కూడా స్థానికీకరించబడిన వేడెక్కడం మరియు నష్టానికి దారితీయవచ్చు.

అనుబంధం: పవర్ ట్రాన్స్‌ఫార్మర్ ఓవర్‌కరెంట్ ప్రొటెక్షన్ కోసం PTC థర్మిస్టర్‌ని ఎంచుకునే ఉదాహరణ

పవర్ ట్రాన్స్ఫార్మర్ 220V యొక్క ప్రాధమిక వోల్టేజ్ని కలిగి ఉంటుంది, 16V యొక్క ద్వితీయ వోల్టేజ్, మరియు సెకండరీ కరెంట్ 1.5A. సెకండరీ ఓవర్‌కరెంట్ పరిస్థితి సమయంలో, ప్రాథమిక కరెంట్ సుమారు 350mA, మరియు రక్షణ లోపల సక్రియం చేయాలి 10 నిమిషాలు. ట్రాన్స్ఫార్మర్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రత -10 ° C నుండి 40 ° C వరకు ఉంటుంది, సాధారణ ఆపరేషన్ సమయంలో ఉష్ణోగ్రత 15 ° C నుండి 20 ° C వరకు పెరుగుతుంది. PTC థర్మిస్టర్ ట్రాన్స్‌ఫార్మర్‌కు దగ్గరగా ఇన్‌స్టాల్ చేయబడింది. దయచేసి ప్రాథమిక రక్షణ కోసం PTC థర్మిస్టర్‌ని ఎంచుకోండి.

1. గరిష్ట ఆపరేటింగ్ వోల్టేజీని నిర్ణయించండి

ట్రాన్స్ఫార్మర్ యొక్క ఆపరేటింగ్ వోల్టేజ్ 220V. విద్యుత్ సరఫరా హెచ్చుతగ్గులను పరిగణనలోకి తీసుకుంటుంది, గరిష్ట ఆపరేటింగ్ వోల్టేజ్ 220V x ఉండాలి (1 + 20%) = 264V.

PTC థర్మిస్టర్ యొక్క గరిష్ట ఆపరేటింగ్ వోల్టేజ్ 265V.

2. నాన్-ఆపరేటింగ్ కరెంట్‌ని నిర్ణయించండి

సాధారణ ఆపరేషన్ సమయంలో ట్రాన్స్ఫార్మర్ యొక్క ప్రాధమిక కరెంట్ 125mA అని లెక్కలు మరియు కొలతలు చూపిస్తున్నాయి. PTC థర్మిస్టర్ ఇన్‌స్టాలేషన్ లొకేషన్ వద్ద పరిసర ఉష్ణోగ్రత 60°C వరకు చేరుకోవచ్చని పరిగణనలోకి తీసుకుంటే, 60°C వద్ద నాన్-ఆపరేటింగ్ కరెంట్ 130-140mA ఉండాలి.

3. ఆపరేట్ కరెంట్‌ని నిర్ణయించడం

PTC థర్మిస్టర్ ఇన్‌స్టాలేషన్ లొకేషన్ వద్ద పరిసర ఉష్ణోగ్రత తక్కువ -10°C లేదా 25°Cకి చేరుకోవచ్చని పరిగణనలోకి తీసుకుంటే, ఆపరేటింగ్ కరెంట్ -10°C లేదా 25°C వద్ద 340-350mA ఉండాలి, సుమారుగా ఆపరేటింగ్ సమయంతో 5 నిమిషాలు.

4. రేటెడ్ జీరో-పవర్ రెసిస్టర్ R25ని నిర్ణయించడం

PTC థర్మిస్టర్‌ను ప్రైమరీతో సిరీస్‌లో కనెక్ట్ చేసినప్పుడు, ఉత్పత్తి చేయబడిన వోల్టేజ్ డ్రాప్‌ను తగ్గించాలి. PTC థర్మిస్టర్ యొక్క స్వంత ఉష్ణ ఉత్పత్తిని కూడా తగ్గించాలి. సాధారణంగా, PTC థర్మిస్టర్ యొక్క వోల్టేజ్ తగ్గుదల కంటే తక్కువగా ఉండాలి 1% మొత్తం విద్యుత్ సరఫరాలో. R25 ఈ క్రింది విధంగా లెక్కించబడుతుంది:

220V × 1% ÷ 0.125A = 17.6Ω

5. గరిష్ట కరెంట్‌ని నిర్ణయించడం

వాస్తవ కొలతల ప్రకారం, ట్రాన్స్‌ఫార్మర్ సెకండరీ షార్ట్ సర్క్యూట్ అయినప్పుడు, ప్రాథమిక కరెంట్ 500mAకి చేరుకుంటుంది. పాక్షిక షార్ట్ సర్క్యూట్ సంభవించినప్పుడు ప్రైమరీ కాయిల్ ద్వారా ప్రవహించే పెరిగిన కరెంట్‌ను పరిగణనలోకి తీసుకుంటే, PTC థర్మిస్టర్ గరిష్ట కరెంట్ 1A కంటే ఎక్కువగా ఉండాలి.

6. క్యూరీ ఉష్ణోగ్రత మరియు కొలతలు నిర్ణయించండి
PTC థర్మిస్టర్ ఇన్‌స్టాలేషన్ లొకేషన్ వద్ద పరిసర ఉష్ణోగ్రత 60°C వరకు చేరుకోవచ్చని పరిగణనలోకి తీసుకుంటే, క్యూరీ ఉష్ణోగ్రతను ఎంచుకున్నప్పుడు ఈ విలువకు 40°C జోడించండి, ఫలితంగా క్యూరీ ఉష్ణోగ్రత 100°C. అయితే, ఖర్చు మరియు PTC థర్మిస్టర్ ట్రాన్స్‌ఫార్మర్ వైండింగ్‌లో ఇన్‌స్టాల్ చేయబడలేదు అనే వాస్తవాన్ని పరిగణనలోకి తీసుకుంటుంది, దాని అధిక ఉపరితల ఉష్ణోగ్రత ట్రాన్స్‌ఫార్మర్‌ను ప్రతికూలంగా ప్రభావితం చేయదు, కాబట్టి క్యూరీ ఉష్ణోగ్రత 120°C ఎంచుకోవచ్చు. ఇది PTC థర్మిస్టర్ యొక్క వ్యాసాన్ని తగ్గించడానికి అనుమతిస్తుంది, ఖర్చులు తగ్గించడం.

7. PTC థర్మిస్టర్ మోడల్‌ను నిర్ణయించండి
పై అవసరాల ఆధారంగా, మా కంపెనీ స్పెసిఫికేషన్స్ షీట్‌ని సంప్రదించిన తర్వాత, మేము MZ11-10P15RH265ని ఎంచుకున్నాము. అంటే: గరిష్ట ఆపరేటింగ్ వోల్టేజ్ 265V, జీరో-పవర్ రెసిస్టెన్స్ 15Ω ± రేట్ చేయబడింది 25%, నాన్-ఆపరేటింగ్ కరెంట్ 140 mA, ఆపరేటింగ్ కరెంట్ 350 mA, గరిష్ట కరెంట్ 1.2A, క్యూరీ ఉష్ణోగ్రత 120°C, మరియు గరిష్ట పరిమాణం ø11.0mm.

PTC వైఫల్యం మోడ్‌లు
PTC థర్మిస్టర్ల విశ్వసనీయతను కొలవడానికి రెండు ప్రధాన సూచికలు ఉన్నాయి:

ఎ. వోల్టేజ్ తట్టుకునే సామర్థ్యం: పేర్కొన్న వోల్టేజ్‌ను అధిగమించడం వలన PTC థర్మిస్టర్ షార్ట్-సర్క్యూట్ మరియు విచ్ఛిన్నానికి కారణమవుతుంది. అధిక వోల్టేజీని వర్తింపజేయడం వలన తక్కువ వోల్టేజీని తట్టుకోగల సామర్థ్యం ఉన్న ఉత్పత్తులను తొలగిస్తుంది, PTC థర్మిస్టర్‌లు గరిష్ట ఆపరేటింగ్ వోల్టేజ్ కంటే తక్కువ సురక్షితంగా ఉన్నాయని నిర్ధారిస్తుంది (Vmax).
బి. ప్రస్తుత తట్టుకునే సామర్థ్యం: పేర్కొన్న కరెంట్ లేదా స్విచింగ్ సైకిల్స్ సంఖ్యను అధిగమించడం వలన PTC థర్మిస్టర్ తిరిగి మార్చలేని అధిక-నిరోధక స్థితిని ప్రదర్శించి విఫలమవుతుంది. సైక్లిక్ ఆన్-ఆఫ్ పరీక్ష అకాల వైఫల్యాలను పూర్తిగా తొలగించదు.

పేర్కొన్న ఆపరేటింగ్ పరిస్థితులలో, ఒక PTC థర్మిస్టర్ వైఫల్యం తర్వాత అధిక-నిరోధక స్థితిని ప్రదర్శిస్తుంది. PTC థర్మిస్టర్‌కు దీర్ఘకాలిక వోల్టేజ్ అప్లికేషన్ (కంటే సాధారణంగా ఎక్కువ 1000 గంటలు) గది ఉష్ణోగ్రత వద్ద దాని నిరోధకత కనిష్టంగా పెరుగుతుంది. క్యూరీ ఉష్ణోగ్రత 200°C కంటే ఎక్కువ ఉన్న PTC హీటింగ్ ఎలిమెంట్స్‌లో ఈ పెరుగుదల ఎక్కువగా కనిపిస్తుంది.. PTC హీటింగ్ ఎలిమెంట్స్‌తో పాటు, PTC వైఫల్యానికి ప్రధాన కారణం మారే సమయంలో సిరామిక్ మధ్యలో ఒత్తిడి పగుళ్లు. PTC థర్మిస్టర్ యొక్క ఆపరేషన్ సమయంలో, ఉష్ణోగ్రత యొక్క అసమాన పంపిణీ, రెసిస్టివిటీ, విద్యుత్ క్షేత్రం, మరియు PTC సిరామిక్‌లోని శక్తి సాంద్రత కేంద్రంలో అధిక ఒత్తిడికి దారి తీస్తుంది, డీలామినేషన్ మరియు క్రాకింగ్ ఫలితంగా.
